测风站构筑标准
通风设施砌筑标准及管理标准.
通风设施构筑标准为贯彻落实“安全第一、预防为主、综合治理”的安全生产方针，确保井下通风系统稳定可靠。
根据煤矿《“一通三防”管理规定》《煤矿安全规程》《安全标准化管理体系》要求，我矿特制定井下通风设施构筑标准。
一、永久密闭构筑标准（一）永久密闭构筑必须选择在巷道前后5m范围内支护良好，无片帮、无漏顶、无杂物、无积水、无淤泥的安全位置。
（二）永久密采用不然性材料进行构筑闭墙厚不小于2.0m，里外墙均用50cm砖或料石砌筑水泥砂浆勾缝，并用水泥砂浆抹面后，中间充填不小于100cm黄土，每加高10cm捣实一次。
（三）煤巷密闭的四周要掏槽，掏槽见实煤后，深度不小于30cm 宽度不小于构筑墙体宽度，掏槽过程中遇见裂缝必须先注浆填补裂缝。
墙体构筑后周边用水泥砂浆充填严实，保证严密不漏风。
（四）掏槽结束后，必须进行“四断”（断轨道、断管路、断铁丝网、断电缆），废旧材料及浮碴要及时清理。
（五）墙面进行勾缝或抹面处理，抹面要平整光滑压实，抹面的墙面每平方米凹凸深度不得大于10mm，做到无裂缝、无重缝、无空缝，确保墙体严密不漏风，达到耳听无声音结合手触无感觉的效果。
（六）密闭周边须掏槽见硬帮、硬底、硬顶，并接实，四周要有不小于10cm的裙边。
（七）密闭墙前顶部必须进行包顶。
（八）密闭墙上必须留设措施孔、观测孔和反水孔。
设置如下：措施孔：在距顶板300mm处安设直径不小于75mm的防灭火备用管。
观测孔：在距底板墙身高度的2/3处设置直径不小于25mm的观测孔，用于观察压差、气温和取气样。
反水孔：在离底板300mm处安设直径50mm的反水管，并带有阀门，用于观察水温、释放积水。
二、临时密闭构筑标准（一）采用不然性材料进行构筑，墙体厚度不得小于50cm。
（二）设施构筑必须选择在前后5m范围内支护良好，无片帮、无漏顶、无杂物、无积水、无淤泥的合适位置。
（三）墙体周边必须进行掏槽，实体煤掏槽深度不得小于30cm，岩石掏槽深度不得小于20cm，掏槽宽度均不得小于墙体宽度。
测风站构筑标准作业流程
1.1流程图
1.2流程概述
流程名称
测风站构筑标准作业流程
流程编号
流程说明
针对井工矿测风站构筑的标准作业流程
适用范围
井工矿
流程接口
1.3标准作业工单
序号
流程步骤
作业内容
作业标准
相关制度
作业表单
作业人员
安全提示
1
准备工器具、材料
1）准备脚手架、铁锹、大铲、挂线、卷尺、水平仪等；
2）准备砖（料石）、水泥、沙子等。
2-2
设置警标
通车巷道测风站前后50米设置警戒。
警示标志，醒目。
矿井通风工
3
构筑测风站
1）用细砂掺水泥、白灰或用白灰掺麻刀搅拌均匀将巷道顶帮平抹；
2）施工至一定高度时，安、无杂物；
2）测风站巷壁平滑，抹面长度不少于4米，高度不小于1.6米；
3）脚手架搭设稳固。
《煤矿安全质量标准化基本要求及评分办法》第2部分通风第三项
矿井通风工
脚手架下方严禁站人。
4
抹面标示
1）测风站进行抹面刷白；
2）测风站两侧设有醒目标志；
3）水沟上面安设盖板，两侧安设挡板。
1）粉刷均匀、光滑；
2）测风站两侧标志宽度不少于200毫米；
3）盖板牢固，挡板严密。
矿井通风工
5
收尾工作
1）拆除设施；
1）工器具齐全、完好；
2）材料充足。
矿井通风工
2-1
检查作业环境
1）检查作业地点通风及有毒、有害气体情况；
2）检查作业地点巷道支护情况。
1）通风良好；
2）有毒有害气体不超限，符合相关规定要求；
3）巷道支护良好，无漏顶、无片帮；

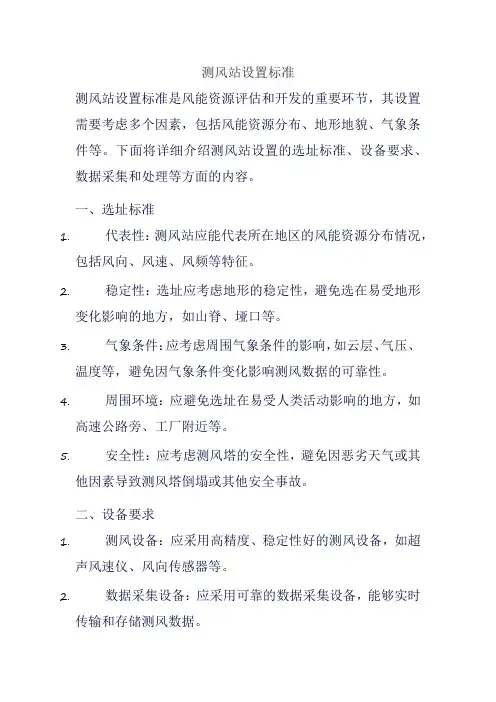

测风站设置标准
测风站设置标准测风站设置标准是风能资源评估和开发的重要环节，其设置需要考虑多个因素，包括风能资源分布、地形地貌、气象条件等。
下面将详细介绍测风站设置的选址标准、设备要求、数据采集和处理等方面的内容。
一、选址标准1.代表性：测风站应能代表所在地区的风能资源分布情况，包括风向、风速、风频等特征。
2.稳定性：选址应考虑地形的稳定性，避免选在易受地形变化影响的地方，如山脊、垭口等。
3.气象条件：应考虑周围气象条件的影响，如云层、气压、温度等，避免因气象条件变化影响测风数据的可靠性。
4.周围环境：应避免选址在易受人类活动影响的地方，如高速公路旁、工厂附近等。
5.安全性：应考虑测风塔的安全性，避免因恶劣天气或其他因素导致测风塔倒塌或其他安全事故。
二、设备要求1.测风设备：应采用高精度、稳定性好的测风设备，如超声风速仪、风向传感器等。
2.数据采集设备：应采用可靠的数据采集设备，能够实时传输和存储测风数据。
3.避雷设施：应设置避雷设施，确保测风设备和数据采集设备的正常运行。
4.设备安装：应按照设备要求正确安装测风设备和数据采集设备，确保数据的准确性。
三、数据采集和处理1.数据采集：应实时采集测风数据，包括风向、风速、风频等数据。
2.数据处理：应对采集到的数据进行处理和分析，提取有用的信息，如平均风速、最大风速、最小风速等。
3.数据存储：应将采集到的数据存储在可靠的存储设备中，以便后续分析和评估。
4.数据传输：应将采集到的数据实时传输到数据处理中心或相关机构，以便进行数据分析和评估。
四、其他要求1.维护管理：应对测风站进行定期维护和管理，包括设备的检查、清洗、维修等，确保设备的正常运行。
2.安全措施：应采取安全措施，保障测风站的安全运行，如设置警示标识、安装监控设备等。
3.环境影响：应考虑测风站对环境的影响，如视觉影响、噪声污染等，尽量减少对周围环境的影响。
总之，测风站的设置标准涉及到选址标准、设备要求、数据采集和处理等方面。
测风站设置标准
测风站设置标准测风站是用来收集风速风向、气温、大气压力等气象数据的设备，常用于气象观测、气象预报、风电场建设等领域。
为确保测风站的准确性和可靠性，需要按照一定的标准进行设置和布局。
下面是测风站设置的一些标准和要求。
1. 位置选择：测风站应选择远离干扰源的开阔地带，如高处的丘陵、山坡、农田等，避免建在建筑物或树木附近，以确保风速和风向的真实反映。
2. 站点高度：测风站的高度一般应在地面以上10米至30米之间，为了更准确地获取风速和风向的信息，站点的高度应根据实际要求进行选择。
3. 数据采集系统：测风站应配备可靠的数据采集系统，能够对风速风向、气温、大气压力等参数进行实时、准确的采集和记录。
最好使用多套独立的数据采集装置进行备份，以免数据丢失。
4. 遮挡物设置：测风站周围应远离高大建筑物、树木，避免因遮挡而影响风速和风向的测量。
特别是高大建筑物和树木会形成逆风和涡流，严重影响测风站数据的准确性。
5. 地面条件：测风站周围的地面应平整、坚实，不得有水logged水分。
如果有水logged水分，应采取相应的排水措施，并将推测风站设置在地面更高的位置以避免测量数据受到地面影响。
6. 安全措施：测风站设备应定期维护和检修，以确保其正常运行。
特别是在恶劣的天气条件下，应加强对测风站的巡检和维护工作，确保设备的安全性和稳定性。
7. 准确性检验：测风站应定期进行准确性检验和校准。
可以采用校准装置对测风站各个参数进行定期校准，以确保测量数据的准确性和可靠性。
8. 数据共享：测风站的数据应及时共享和传输，方便各个相关领域的专家和研究人员进行数据分析和利用。
可以通过建立数据共享平台或利用网络技术进行数据传输。
以上是测风站设置的一些标准和要求，这些标准和要求对于确保测风站数据的准确性和可靠性非常重要。
只有在符合这些要求的基础上，测风站才能够更好地发挥其作用，为气象观测、气象预报和风电场建设等领域提供准确的数据支持。
通风设施构筑施工标准校正版
通风设施构筑施工标准为进一步规范我矿通风设施构筑标准，确保通风系统安全可靠，提高矿井防灾抗灾能力，保障煤矿安全生产，依据《煤矿安全规程》(2016年版)、国家煤矿安全监察局《煤矿安全生产标准化》、《矿井密闭防灭火技术规范》( AQ 1044-2007)、《煤矿井工开采通风技术条件》(AQ-1028-2006)、《煤矿建设项目安全设施设计审查和竣工验收规范》(AQ 1055-2008)制定本标准：一、适应范围及定义1、本标准适用于山西忻州神达惠安煤业有限公司矿井通风设施构筑工作。
2、定义① 风桥：是为了解决两条巷道平交时通风风流不能混合时设置的桥形巷道，通俗的理解就是一个巷道在另一个巷道的上方或者下方跨过去，风流不混合。
②风门：用指不允许风流通过，但需要在行人或通车的巷道内设置的一种控制风流的设施。
③密闭：用于切断连通巷道中的空气流动，同时防止人员进入的隔离构筑物。
④调节风窗：就是在密闭上开一个面积大小可调节的窗口来调节通过的风量的装置。
⑤测风站：用以测量通过风量的、表面光滑、断面规整的一段平直巷道。
⑥引风硐：是联接主要通风机装置和风井的一段巷道。
⑦防爆门：是安设在装有主要通风机的排风门井口的特殊密闭井盖，在正常通风时它被用来隔离地面大气与井下气流。
当井下一旦发生爆炸事故时，防爆门被爆炸的气流冲击而打开，起到泄压作用以保护主要通风机。
⑧防火门：防止井下火灾蔓延和控制风流的安全设施。
二、通风设施用途、分类矿井通风设施的主要作用是控制井下风流，即为保证风流按拟定的路线定向、定量流动而设的构筑物。
通常把引导、隔断和控制风流的构筑物称作通风设施。
1、根据通风设施用途的不同，分为引导风流设施、隔断风流设施和控制风流设施。
2、根据通风设施构筑服务年限分类不同，又分为永久通风设施和临时通风设施两大类。
①永久通风设施包括：永久风门、永久调节风门、永久风桥、永久密闭等。
②临时通风设施包括：临时风门、临时调节风门、临时密闭等（服务期为3-6个月）。
通风构筑物设计规范
通风构筑物设计规范
一、测风站：
1、测风站长度：主要测风站长度≮5米，采区测风站长度≮4米。
2、测风站前后10米内无杂物堆积，巷道无拐弯分岔汇合。
3、测风站断面平整，无淤泥杂物，悬挂记录牌。
二、风门：
1、每组风门不少于两道，通车风门间距不小于一列车长度，行人风门间距不小于5m。
入排风巷道之间要需设风门处同时设反向风门，其数量不少于两道；
2、风门能自动关闭；通车风门实现自动化，矿井总回风和采区回风系统的风门要装有闭锁装置；风门不能同时敞开（包括反风门）；
3、门框要包边沿口，有垫衬，四周接触严密，门扇平整不漏风，门扇与门框不歪扭。
门轴与门框要向关门方向倾斜80°至85°；
4、风门墙垛要用不燃材料建筑，厚度不小于0.5m，严密不漏风；墙垛周边要掏槽，见硬顶、硬帮与煤岩接实。
墙垛平整，无裂缝、重缝和空缝；
5、风门水沟要设反水池或挡风帘，通车风门要设底坎，电管路孔要堵严；风门前后各5m内巷道支护良好，无杂物、积水、淤泥。
三、密闭：。
新元公司井下标准测风站建设情况说明
新元公司井下标准测风站建设情况说明
公司党、政领导：
煤矿安全质量标准化建设是煤矿的生命工程，是全面提高煤矿生产管理水平，夯实煤矿安全基础的关键，促进煤炭工业健康发展的重要途径。
为提高我公司矿井质量标准化与井下文化的建设，并确保实测风量数据的准确性，为回采工作面、掘进工作面提供合理有效的风量。
根据井下现状需在西辅助运输大巷建设井下标准测风站。
现将其情况上报公司，请党政联席会议审议：
一、风站要求
按照测风站标准规定要求：测风站必须用不燃性材料构筑；测风站长度不得小于4m，断面平整无凸凹(1平米范围内不大于1mm)，断面不得小于原巷道断面的95%；测风站必须抹面平整，墙耳呈流行性。
二、风站面积
西辅助运输大巷测风站宽为5.24m，高为3.82m，长度为4m。
装修面积为：
三、风站材质及费用
产品采用超高分子材料为主，表面不反光、耐腐蚀、易于打扫、表面光滑摩擦阻力小，并且具有阻燃性，受到温度、湿度等外界环境条件影响不变形。
费用为1280元/m2（其安装费用包含在内），经上述计算我公司西辅助运输大巷测风站面积为51.52m2。
其建设费用为65945元。
新元公司通风部
2011年11月12日。
通风设施构筑标准
通风设施构筑标准一、测风站及测风点要求1、矿井总进风巷、总回风巷、采区进风巷、采区回风巷需要建立标准测风站。
2、采煤工作面进风巷及回风巷，掘进工作面回风，独立通风硐室、爆炸材料库以及其它需要测风的巷道均需设立测风点。
3、测风站位臵必须选择在巷道断面一致、平直的巷道中，其前后10m范围无任何障碍物或巷道拐弯等局部阻力。
构建测风站采用水泥砂浆抹平巷道帮、顶壁，刷白处理表面，在测风站前后两端采用红色油漆沿巷道轮廓线进行标识，标识线宽度100mm～150mm，标识线宽度要一致。
测风站长度为4～5m。
4、测风点位臵应选在巷道断面规整、支护良好、无空帮空顶、无淋水、前后10m无障碍物和巷道拐弯的地点，尽可能避开胶带输送机机头架处。
测风点不要求按测风站规格构建。
5、所有测风站都必须编号、挂牌管理（在测风牌板上体现）。
二、测风牌板管理要求1、测风牌板须悬挂、固定在巷道行人侧巷道壁上，在有明确腰线的巷道，牌板下边缘距离腰线上边缘300mm，在无明确腰线的巷道，牌板下边缘距离巷道底板1200mm～1400mm。
2、测风站的测风牌板设臵在测风站下风侧距边缘2m范围内。
3、采煤工作面设臵2块测风牌板（存在并联进风、回风，相应增加），分别设在进风巷、回风巷对应测风点处。
4、掘进工作面设臵2块测风牌板（其中一块为局部通风管理牌板），局部通风管理牌板设在正常工作局部通风机附近5m范围内，回风处测风牌板设在对应测风点处。
炮掘工作面巷道长度（自巷道开口位臵）小于30m，综掘工作面巷道长度（自巷道开口位臵）小于50m，回风处测风牌板悬挂在距巷道开口5m范围内。
5、带有调节风窗的风墙、风门设臵1块调节风窗说明牌，相应测风数据填入风窗说明牌，风窗说明牌设在进风侧第一道正向风门前1～2m范围内，并固定于巷道壁。
如第一道风门前巷道长度不够，可设在两道风门之间。
安装带有调节风窗风墙或风门的车场、联巷不设测风牌。
6、爆炸材料库、独立通风硐室内设臵1块测风牌板，设在进风侧5～10m范围内对应测风点处；如进风侧没有测风条件可在回风侧测风，测风牌悬挂在对应测风点处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测风站构筑标准
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
山西垚志达煤业有限公司
测
风
站
构
筑
安
全
技
术
措
施
通风科
2013年11月30日
测风站构筑安全技术措施审批表
测风站构筑安全技术措施及标准
由于二采区运输上山、二采区回风上山是临时测风站、总回风测风站断面小，需要重新构筑测风站。
根据《煤矿安全规程》相关规定要求，特制定本安全技术措施及标准。
一、测风站的构筑安全技术措施：
1、矩形断面测风站的构筑要求，在不改变原断面的情况下，用水泥砂浆抹面，抹面包括巷帮、顶部。
2、构筑测风站时，构筑测风站的地点应符合《煤矿安全规程》的有关规定。
3、在构筑测风站时，应用清水冲洗巷帮，然后用水泥砂浆抹面，一次抹面不宜过厚，待初次抹面凝固后，再抹第二次，最少三次，以确保进风侧巷壁平滑，达到设计要求。
4、在抹巷道顶部时，高度超过2m时，要搭脚手架，脚手架要牢固，做到施工安全。
5、巷道凹凸变化大的，两帮应掏槽扩帮，深度在200mm，由砖砌筑，然后抹平。
顶部凹凸变化大的应先将凹处补平，然后再分层抹平，达到设计要求。
6、抹面长度不小于4m。
二、构筑测风站的管理规定：
1、测风站构筑标准
⑴井下设置测风站具体地点见现场标记。
⑵测风站应设在平直的巷道中，其长度不得小于4m，前后10m内无风流分支、无拐弯、无杂物，断面无变化。
⑶测风站设在巷道支护完好处，要有鲜明的标志。
断面必须规整光滑。
支架巷道应用木板或其他材料补帮并用灰砂抹光。
⑷测风站应涂为白色，两端沿巷道周边涂成宽度为的红色条带。
⑸测风站应设置测风记录牌板，牌板应四角固定在测风站中间，上沿距底板，牌板上应标明测风站的断面积、平均风速、风量、空气温度、瓦斯和二氧化碳等参数，并填写测风日期、测风员姓名。
通风科
2013年11月30日。
