电线电缆载流量表大全

电线电缆载流量表大全

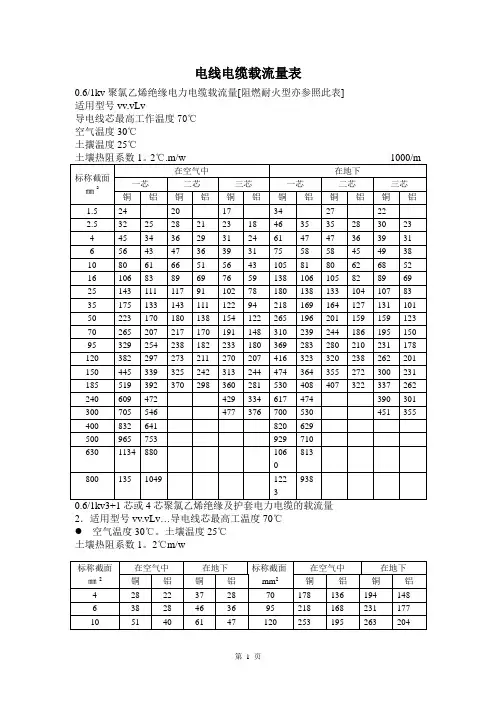

电线电缆载流量表0.6/1kv聚氯乙烯绝缘电力电缆载流量[阻燃耐火型亦参照此表] 适用型号vv.vLv导电线芯最高工作温度70℃空气温度30℃土攘温度25℃2.适用型号vv.vLv…导电线芯最高工温度70℃空气温度30℃。

土壤温度25℃土壤热阻系数1。

2℃m/w二0.6/1kv 聚氯乙烯绝缘及护套电力电缆载流量 适用型号vv 22…VLV22…导导电线芯最高准许工作温度70℃。

空气温30℃。

土壤温度25℃ 土壤热阻系数;1.2℃适用型号vv 22,,vlv 22导电线芯最高准许工作温度70℃ 空气温度30℃,,土壤温度25℃ 土壤热阻系数;1。

2℃三0.6/1kv3+2芯4+1芯5芯聚氯乙烯绝缘电力电缆载流量1,,适用型号VV,,VLV,,VV22,,VLV22,,,导电线芯最高工作温度70℃2,空气温度30℃,土壤温度25℃土壤热阻系数;1。

2℃适用型号,YJV,,,YJV22,,,,YJY,,YjV32,,YJV33,,42,,,43五,0.6/1kv.-1.8/3kv硅烷交联聚乙烯绝缘电力电缆载流量,[该产品的阻燃,耐火产品的载流量参照此计算徝选择] 1,1-3芯电缆的载流量见表7适用型号;YJV,YJLV,YJY,,[包括钢带凯装]导体最高准许工作温度90℃空气温度30℃,,土壤温度25℃六,3+1,3+2,4+1,4芯,5芯电缆载流量,适用型号;yjv,,yjy,yjlv,yjly(包括钢带,铠装)导体最高准许工作温度;90℃空气温度;30℃土壤温度;25℃土壤热阻系数;1.2℃七,单芯铜导体交联聚氯乙烯绝缘电力电缆载流量,适用型号,YJV,YJY,YJV22,电压等级,6/6,,6/10kv适用型号,yjv,,yjy,,,yjv22,,适用型号,YJLV,YJL Y,JLV22,YJL Y22,适用型号,YJLV,,YJL Y,YJLV22,,YJL Y227 十一,单芯铝导体交联聚氯乙烯绝缘电力电缆栽流量,适用型号,YJLV,YJL Y,,YJLV22,,YJLY22,十二,三芯铜导体交联聚乙烯绝电力电缆载流量,适用型号,YJV,YJY,YJV22,YJY22电压等级,3。

电缆载流量对照表大全-ctlefr线缆载流表

电缆载流量对照表大全-ctlefr线缆载流表

电缆载流量对照表大全-ctlefr线缆载流

最新电缆载流量对照表大全9848
注:载流量计算条件
1.线芯长期工作温度:70°;
2.环境温度:25°;
3.埋地深度:1000mm;
4.土壤热阻系数:1.0m.°C/W;
5.线芯轴间距离:S=2D
二、常见BVVB型、BLVVB型、RVVB型电线载流量
三、通用橡套软电缆的载流量(450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流量)
注:1中性线截面面积同主线芯面积。

2.3芯电缆中一根线芯不载流时,其流量按2芯电缆数据。

四、阻燃电线电缆的载流量。

1)B、R系列阻燃电线电缆的载流量
更多看下载资料。

5、最常用的交联聚氯乙烯绝缘电力电缆的载流量,ZR-YJV电力电缆载流量表更多规格型号下载材料。

六、高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表,ZR-YJV、ZR-YJLV更多多芯载流量请下载资料。

电线电缆载流量表(全)

电线电缆载流量表(全)

电线电缆载流量表(全)本文介绍了8.7/10(8.7/15)KV和26/35KV交联聚乙烯绝缘电力电缆的允许持续载流量表。

其中,电缆型号包括YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32、YJLV32、YJV33和YJLV33.不同型号的电缆可敷设在空气中或土壤中,单芯或三芯排列,导体材质为铜或铝。

电缆的截面面积从25mm2到1200mm2不等,可适用于不同的环境温度和额定电压。

以下是详细的载流量表:8.7/10(8.7/15)KV电缆载流量表:26/35KV电缆载流量表:JYV32、YJLV32、YJV33、YJLV33是不同型号的电缆,可用于不同的敷设环境和电流承载能力。

这些电缆由铜或铝制成,可在空气中或土壤中使用。

其中,三芯电缆适用于空气中的敷设,而单芯电缆适用于土壤中的敷设。

此外,YJV、YJLV、YJY、YJLY是另一组电缆型号,适用于26/35KV的电压等级。

这些电缆的截面积不同,可用于不同的电流承载能力和环境温度。

在选择电缆时,需要考虑敷设环境和电流承载能力。

BVR电线可用于空气敷设长期允许的载流量A,而橡皮绝缘电线和聚氯乙烯绝缘电线则适用于不同的导线面积和电流承载能力。

BXF、BXFRBLXFBV、BVRBLV等型号的电线也可根据实际需求进行选择。

总之,选择适合的电缆和电线是非常重要的,需要根据实际需求和敷设环境进行选择。

标准文案和实用文档可作为参考,但最终的选择应该基于实际情况。

以下是YJV、YJLV电缆的载流量表。

表格中列出了不同铜电线型号的单心载流量、两心载流量、三心载流量和四心载流量。

同时,我们还提供了不同电线规格下的电压降。

这些数据可以帮助您选择合适的电缆规格,以满足您的需求。

单心载流量:根据表格,我们可以看出,YJV、YJLV电缆的单心载流量在不同电线型号下有所不同。

例如,VVYJV电线型号下的单心载流量为25A,而YJV电线型号下的单心载流量为16A。

最新电缆载流量表(有目录)

最新电缆载流量表(有目录)

300V/1000V电缆载流量300V/1000V电缆载流量本资料选自《电气工程》常用数据速查手册。

1)、8.3导线载流量。

450V/750V及以上橡胶绝缘、塑料绝缘电线的载流量。

BVVB型、BLVVB 型、RVVB型电线载流量见表8-24。

(2)、450V/750V及以下橡胶绝缘电力电缆的载流量。

通用橡套软电缆的载流量见表8-25。

(3)、0.6/1KV聚氯乙烯绝缘电力电缆的载流量。

0.6/1KV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量见表8-26。

(4)防火电缆的载流量。

1、阻燃电缆的载流量。

1)B、R系列阻燃电线、电缆的载流量见表8-27。

2)交联聚氯乙烯绝缘阻燃电力电缆的载流量见表8-28、表8-29,短路电流见表8-30。

3)聚氯乙烯绝缘阻燃电力电缆的载流量见表8-31。

(5)耐火电缆的载流量。

1)聚氯乙烯绝缘耐火电缆的载流量见表8-32。

2)8丫-105型耐热聚氯乙烯绝缘铜芯电线的载流量见表8-33。

3)BTTQ、BTTVQ系列耐火电缆技术数据见表8-34。

4)BTTZ、BTTVZ系列耐火电缆技术数据见表8-35。

5)NH-YYJV系列耐火电力电缆技术数据见表8-36——8-38。

(6)表8-39。

聚氯乙烯绝缘低烟低卤阻燃电力电缆的载流量。

(7)表8-40。

交联聚氯乙烯绝缘低烟无卤阻燃电力电缆的载流量。

表8-24BVVB型、BLVVB型、RVVB型电线载流量2450V/750V及以下橡胶绝缘电力电缆的载流量3通用橡套软电缆的载流量见表8-253YQ、YQW、YHQ、型/A3YZ、YZW、YHZ型/A3YCYCWYHC型/A30.6、1KV聚氯乙烯绝缘电力电缆的载流量4表8.26VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。

(4)VV22、VLV22单芯5VV225VV22、VLV223芯5VV22、VLV224芯6VV22、VLV223+1芯6VV225芯7VV224+1芯7VV2273+2芯7防火电缆的载流量7表8-27B、R系列阻燃电线电缆的载流量8ZR-BV300/500V8ZR-BV450/750V8ZR-BV450/7509ZRZR-BVVB300/500V9ZR-BVR450/750V9ZR-BVR450/750V9ZR-BV300/5009ZR-BVV300/500V10ZR-RVV300/300V10ZR-RVVB300/300V10ZR-RVV300/500V10ZR-RVVB300/500V11ZR-RVS11300/300V11ZR-RVS11300/300V112)交联聚氯乙烯绝缘电力电缆的载流量见表8-28、表8-29,短路电流见表8-3011 表8-28交联聚氯乙烯绝缘阻燃电力电缆的载流量11ZR-YJV0.6/1kv11ZR-YJV0.6/1kv14表8-29高压交联聚氯乙烯绝缘阻燃电力电缆的载流量18ZR-YJV、ZR-YJLV18ZR-YJV22、ZR-YJLV2219ZR-YJV、ZR-YJLV20表8-30交联电缆导体短路电流(短路时间为1S)21表8-24BVVB型、BLVVB型、RVVB型电线载流量450V/750V及以下橡胶绝缘电力电缆的载流量0.6、1KV聚氯乙烯绝缘电力电缆的载流量表8.26VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。

最新常用电缆电缆载流量表

最新常用电缆电缆载流量表

1.表8-24 BVVB型、BLVVB型、RVVB型电线载流量
2.、1KV聚氯乙烯绝缘电力电缆的载流量
铠装VV22、VLV22型电力电缆载流量
载流量计算条件
1. 线芯长期工作温度:70。


2. 环境温度:25°;
3. 埋地深度:1000mm;
4. 土壤热阻系数:1.0m.°C/W;
5. 线芯轴间距离:S=2D
注:单芯电缆铠装应采用非磁性材料或采用减少磁耗的结构
3.防火电缆的载流量
阻燃电线电缆的载流量
1B、R系列阻燃电线电缆的载流量
交联聚氯乙烯绝缘阻燃电力电缆的载流量
载流量计算条件
环境温度:25°C; 2、土壤热阻系数;P=1.0°C、m/W; 3.埋地敷设深度:1000mm; 4. 导体温度:导体长期运行温度为90°C; 5.电缆敷设轴间中心距S=2D
2ZR-YJV 1kV
高压交联聚氯乙烯绝缘阻燃电力电缆的载流量3ZR-YJV、ZR-YJLV
4ZR-YJV22、ZR-YJLV22
5ZR-YJV、ZR-YJLV
交联电缆导体短路电流(短路时间为1S)。

电线电缆规格选用参考表2

电线电缆规格选用参考表2

1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线.10平方铜电线家庭安全使用标准是:如果是暗装取5A/平方.明装7A/平方.那么10平方铜电线明装通过电流为70A在220V电压下可带功率为:15KW;暗装时也只有11KW了这是由于线路敷设在墙里影响了线路的散热工程上粗略计算方法是平方数的5倍,但是越细的越允许高一些,记得当年考电工的题目,不同的电缆允许最大电流为:4平方毫米36A、6平方毫米46A、10平方毫米64A、16平方毫米85A、25平方毫米113A、35平方毫米138A、50平方毫米173A、70平方毫米215A、给电缆截面的选取根据电流来选截面1.用途各种导线的截流量(安全用电)通常可以从手册中查找。

但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

导线的截流量与导线的截面有关,也与导线的材料(铝或铜)、型号(绝缘线或裸线等)、敷设方法(明敷或穿管等)以及环境温度(25℃左右或更大)等有关,影响的因素较多,计算也较复杂。

2.口诀铝心绝缘线截流量与截面的倍数关系: S(截面)=0.785*D(直径)的平方10下5,100上二,25、35,四三界,70、95,两倍半。

①穿管、温度,八九折。

②裸线加一半。

③铜线升级算。

④3.说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。

若条件不同,口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的截流量(电流,安)不是直接指出,而是用“截面乘上一定倍数”来表示。

电缆载流量对照表 (2)

电缆载流量对照表 (2)

电缆载流量对照表电缆类型最大载流量(A)1kV单芯铜芯电缆401kV三芯铜芯电缆321kV四芯铜芯电缆301kV五芯铜芯电缆251kV三芯铝芯电缆241kV四芯铝芯电缆201kV五芯铝芯电缆15 10kV单芯铜芯电缆110 10kV三芯铜芯电缆95 10kV四芯铜芯电缆85 10kV五芯铜芯电缆72 10kV三芯铝芯电缆68 10kV四芯铝芯电缆62 10kV五芯铝芯电缆55 35kV单芯铜芯电缆31535kV三芯铜芯电缆28035kV四芯铜芯电缆25035kV五芯铜芯电缆22535kV三芯铝芯电缆21535kV四芯铝芯电缆20035kV五芯铝芯电缆180以上是一份关于电缆载流量对照表的数据。

在设计和选择电缆时,了解电缆的最大载流量是非常重要的,以确保其不超过预定的负载。

本表提供了常见的1kV、10kV和35kV电缆的最大载流量数据,包括不同类型电缆在给定电压水平下的最大负载能力。

在表中,列出了各种电缆类型的最大载流量(以安培为单位)。

值得注意的是,载流量取决于电缆的结构、导体材料(铜或铝)以及电压等级。

此表作为一个参考,可用于电力系统设计、维护和安装中的决策过程。

•对于1kV电缆:最大载流量较低,适用于低电压传输和短距离应用。

不同芯数和导体材料的电缆负载能力有所差异。

例如,单芯铜芯电缆具有更高的最大载流量,适用于较长距离的电力传输。

•对于10kV电缆:具有较高的最大载流量,适用于中等电压传输和较长距离应用。

与1kV电缆相比,10kV 电缆更能承载更大的负载。

•对于35kV电缆:最大载流量较高,适用于高电压传输和长距离应用。

35kV电缆能够处理较大的负载,可应对更大规模的电力传输需求。

在实际使用中,还需要考虑电缆的环境条件、散热能力等因素以确保电缆正常运行,此表仅提供最大载流量的信息。

其他因素如电缆安装、敷设和维护等也需要综合考虑。

希望这份电缆载流量对照表能为你在电缆选择和设计过程中提供有用的信息。

最新电线电缆载流量表大全

最新电线电缆载流量表大全

最新电线电缆载流量表大全以下是格式正确的文章:0.6/1kV聚氯乙烯绝缘电力电缆载流量(阻燃耐火型亦参照此表)适用型号VV.VLV。

导电线芯最高工作温度70℃,空气温度30℃,土壤温度25℃,土壤热阻系数1.2℃·m/W。

1000m标称截面mm²。

在空气中:一芯铜:24、32、45、56、80、106、143、175、223、___、329、382、445、519、铝:-、25、34、43、61、83、111、133、170、207、254、297、339、392.___:-、21、29、36、51、69、91、111、138、170、182、211、242、298、17、23、31、39、56、76、102、122、154、191、233、270、313、360.___:-、18、24、31、43、59、78、94、122、148、180、207、244、281、34、46、61、75、105、138、180、218、___、310、369、416、474、530.在地下:___:-、35、47、58、81、106、138、169、196、239、283、323、364、408.___:-、27、35、47、58、80、105、133、164、201、244、280、320、355、407、铝:-、28、36、45、62、82、104、127、159、186、210、238、272、322、22、30、39、49、68、89、107、131、159、195、231、262、300、337.___:-、23、31、38、52、69、83、101、123、150、178、201、231、262、240、300、400、500、630、800、609、705、832、965、472、546、641、753、-、-、-、-、-、-、-、-、-、-、-、429、477、-、-、-、-、334、376、-、-、-、-、617、700、820、929、106、122、347、474、530、629、710、813、938、-、-、-、-、-、-、-、-、-、-、-、390、451、-、-、-、-、301.改写后的文章:本文介绍了0.6/1kV聚氯乙烯绝缘电力电缆的载流量,阻燃耐火型电缆也可参考此表。
