轮辋的种类和规格代号
轮辋
轮辋轮辋（wheel rim ）俗称轮圈，是在车轮上周边安装和支撑轮胎的部件，与轮辐组成车轮。
轮辋和轮辐可以是整体式的、永久连接式的或可拆卸式的。
中文名轮辋外文名wheel rim拼音lún wǎng俗称轮圈解释车轮周边安装轮胎的部件国家标准GB/T3487-2005目录1. 1轮辋的类型2. ▪深槽轮辋3. ▪平底轮辋4. ▪对开式轮辋5. 2轮辋规格的表示方法轮辋的类型轮辋的常见形式主要有两种：深槽轮辋和平底轮辋；此外还有对开式轮辋、半深槽轮辋、深槽宽轮辋、平底宽轮辋以及全斜底轮辋等。
深槽轮辋如图2所示，这种轮辋是整体的，其断面中部为一深凹槽。
主要用于轿车及轻型越野汽车。
它有带肩的凸缘，用以安放外胎的胎圈，其肩部通常略向中间倾斜，其倾斜角一般是4~6度，倾斜部分的最大直径即称为轮胎胎圈与轮辋的着合直径。
断面的中部制成深凹槽，以便于外胎的拆装。
深槽轮辆的结构简单、刚度大、质量较小，对于小尺寸弹性较大的轮胎最适宜。
但是尺寸较大又较硬的轮胎，则很难装进这样的整体轮辋内。
图2深槽轮辋平底轮辋这种轮辋的结构形式很多，图3所示是我国货车常用的一种形式。
挡圈1是整体的，而用一个开口弹性锁圈2来防止挡圈脱出。
在安装轮胎时，先将轮胎套在轮辋上，而后套上挡圈，并将它向内推，直至越过轮辋上的环形槽，再将开口的弹性锁圈嵌人环形槽中。
东风EQ1090E型和解放CA1091型汽车车轮，均采用这种形式的轮辋。
图3平底轮辋对开式轮辋这种轮辋由内外两部分组成，图4所示，其内、外轮辆的宽度可以相等，也可以不等，两者用螺栓联成一体。
拆装轮胎时，拆卸螺母即可。
图4所示挡圈3是可拆的。
有的无挡圈，而由与内轮辋制成一体的轮缘代替挡圈的作用，内轮辋与辐板焊接在一起。
东风EQ2080和延安SXZ15O型汽车车轮，即采用这种形式的轮辋。
图4对开式轮辋由于轮辋是轮胎的装配和固定基础，当轮胎装人不同轮辋时，其变形位置与大小也发生变化。
轮辋类型和表示方法
轮辋类型和表示方法（1）标准轮辋——在各种使用条件下，与轮胎具有最佳配用性能，充分发挥轮胎性质的轮辋（2）允许轮辋——在标准轮辋以外，允许与轮胎配合使用的轮辋。
轮辋类型按断面形状分：a.深槽式轮辋——代号DC，小客车用这种或深槽宽轮辋b.深槽宽轮辋——代号WDCc.平底式轮辋——代号FB，用于载重汽车，装卸方便平底宽轮辋——代号WFBd.半深槽轮辋——代号SDC，用于载重汽车，装卸方便e.全斜底轮辋——代号TB，重型矿山车辆用F.对开式轮辋代号DT轮辋规格表示法用轮辋底座断面宽度W，轮辋名义直径D和轮缘代号，E、G、H等表示。
例：解放车用6.00T×20轮辋名义直径轮辋结构型式代号轮缘代号轮辋对轮胎使用寿命的影响：轮辋是轮胎的固定基础，轮辋的型式和尺寸是轮胎与气门咀选型和设计的重要技术依据，也是影响轮胎使用寿命的一个重要因素。
（1）一定规格的轮胎只有装用于其标准轮辋上，才能发挥出轮胎的最佳效果。
例如：9.00-20（7英寸）轮辋轮胎便不可以装在6.00T轮辋上使用。
（2）汽车目前朝向高速高载荷方向发展，为了满足这种条件下，汽车行驶操纵的稳定性及抵抗高速下拐弯的离心力，汽车轮胎所用轮辋正逐渐加宽。
轮胎宽度的增加，使得设计轮胎的C/B值增大，这不仅较大程度地提高了轮胎的耐磨性能和行驶平稳性，而且还将减小轮胎对地面的单位压力，从而减小了轮胎的滚动阻力。
例如：9.00-20轮胎由6英寸加宽至7英寸。
8.25-20由5.5英寸加宽至6.5英寸，6.5-16由4.5英寸加至5.5英寸。
（3）轮胎与轮辋紧密配合可克服轮胎与地面的磨擦阻力，防止滑动，使汽车自如。
因此在轮胎的使用中，不能选用变形、锈蚀、失圆、裂纹、漏焊烧穿、焊缝不平或疏松，起刺锐边的轮辋。
轮辋的规格面代号

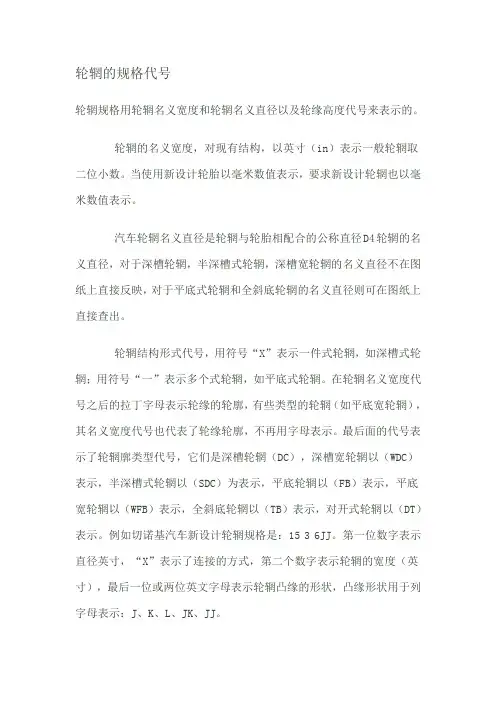

轮辋的规格代号轮辋规格用轮辋名义宽度和轮辋名义直径以及轮缘高度代号来表示的。
轮辋的名义宽度，对现有结构，以英寸（in）表示一般轮辋取二位小数。
当使用新设计轮胎以毫米数值表示，要求新设计轮辋也以毫米数值表示。
汽车轮辋名义直径是轮辋与轮胎相配合的公称直径D4轮辋的名义直径，对于深槽轮辋，半深槽式轮辋，深槽宽轮辋的名义直径不在图纸上直接反映，对于平底式轮辋和全斜底轮辋的名义直径则可在图纸上直接查出。
轮辋结构形式代号，用符号“X”表示一件式轮辋，如深槽式轮辋；用符号“一”表示多个式轮辋，如平底式轮辋。
在轮辋名义宽度代号之后的拉丁字母表示轮缘的轮廓，有些类型的轮辋（如平底宽轮辋），其名义宽度代号也代表了轮缘轮廓，不再用字母表示。
最后面的代号表示了轮辋廓类型代号，它们是深槽轮辋（DC），深槽宽轮辋以（WDC）表示，半深槽式轮辋以（SDC）为表示，平底轮辋以（FB）表示，平底宽轮辋以（WFB）表示，全斜底轮辋以（TB）表示，对开式轮辋以（DT）表示。
例如切诺基汽车新设计轮辋规格是：15 3 6JJ。
第一位数字表示直径英寸，“X”表示了连接的方式，第二个数字表示轮辋的宽度（英寸），最后一位或两位英文字母表示轮辋凸缘的形状，凸缘形状用于列字母表示：J、K、L、JK、JJ。
我国汽车轮辋规格表示方法是轮辋宽度，连接方式的符号，轮辋名义直径，表示轮缘形状符号。
国产汽车轮辋规格的表示方法1.国产轮辋轮廓类型及其代号目前轮辋轮廓类型有7种，深槽轮辋：代号DC，—深槽宽轮辋：代号WDC，半深槽轮辋：代号SDC，平底轮辋：代号FB，平底宽轮辋：代号WFB，全斜底轮辋：代号TB，对开式轮辋2代号DT。
轮辋的结构形式，根据其主要由几个零件组成分为：一件式轮辋二件式轮辋、三件式轮辋四件式轮辋和五件式轮辋。
一件式轮辋具有深槽的整体式结构。
二件式轮辋可以拆卸为轮辋体和弹性挡圈二个主要零件。
三件式轮辋可以拆卸为轮辋体、挡圈和锁圈三个主要零件。
轮辋

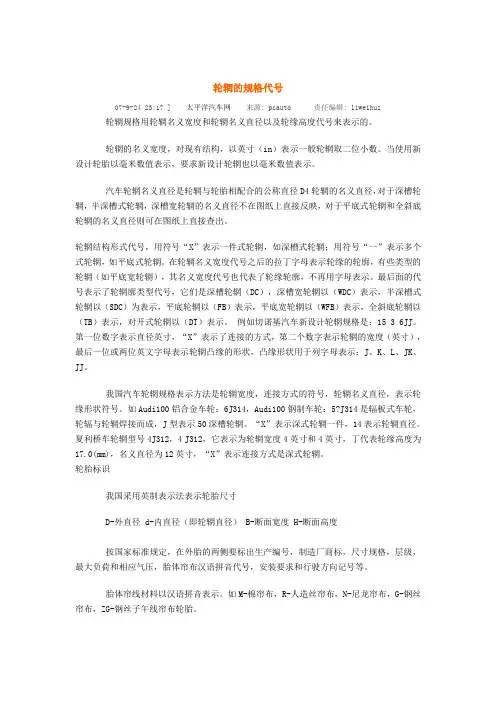

轮辋的规格代号07-9-24 23:17 ] 太平洋汽车网来源: pcauto 责任编辑: liweihui轮辋规格用轮辋名义宽度和轮辋名义直径以及轮缘高度代号来表示的。
轮辋的名义宽度，对现有结构，以英寸（in）表示一般轮辋取二位小数。
当使用新设计轮胎以毫米数值表示，要求新设计轮辋也以毫米数值表示。
汽车轮辋名义直径是轮辋与轮胎相配合的公称直径D4轮辋的名义直径，对于深槽轮辋，半深槽式轮辋，深槽宽轮辋的名义直径不在图纸上直接反映，对于平底式轮辋和全斜底轮辋的名义直径则可在图纸上直接查出。
轮辋结构形式代号，用符号“X”表示一件式轮辋，如深槽式轮辋；用符号“一”表示多个式轮辋，如平底式轮辋。
在轮辋名义宽度代号之后的拉丁字母表示轮缘的轮廓，有些类型的轮辋（如平底宽轮辋），其名义宽度代号也代表了轮缘轮廓，不再用字母表示。
最后面的代号表示了轮辋廓类型代号，它们是深槽轮辋（DC），深槽宽轮辋以（WDC）表示，半深槽式轮辋以（SDC）为表示，平底轮辋以（FB）表示，平底宽轮辋以（WFB）表示，全斜底轮辋以（TB）表示，对开式轮辋以（DT）表示。
例如切诺基汽车新设计轮辋规格是：15 3 6JJ。
第一位数字表示直径英寸，“X”表示了连接的方式，第二个数字表示轮辋的宽度（英寸），最后一位或两位英文字母表示轮辋凸缘的形状，凸缘形状用于列字母表示：J、K、L、JK、JJ。
我国汽车轮辋规格表示方法是轮辋宽度，连接方式的符号，轮辋名义直径，表示轮缘形状符号。
如Audi100铝合金车轮：6J314，Audi100钢制车轮：5?J314是辐板式车轮，轮辐与轮辋焊接而成，J型表示50深槽轮辋。
“X”表示深式轮辋一件，14表示轮辋直径。
夏利桥车轮辋型号4J312，4 J312，它表示为轮辋宽度4英寸和4英寸，丁代表轮缘高度为17.0(mm)，名义直径为12英寸，“X”表示连接方式是深式轮辋。
轮胎标识我国采用英制表示法表示轮胎尺寸D-外直径 d-内直径（即轮辋直径） B-断面宽度 H-断面高度按国家标准规定，在外胎的两侧要标出生产编号，制造厂商标，尺寸规格，层级，最大负荷和相应气压，胎体帘布汉语拼音代号，安装要求和行驶方向记号等。
jis d4102、d4202、d4215、d4218、h5202标准.doc
1121汽车轮辋轮廓尺寸D4218-19891.适用范围本规格对汽车轮辋(以下通称轮辋)与轮胎结合部分的轮廓尺寸作出规定。
但是,摩托车,专用车辆,工程车辆,农用车辆除外。
备注 1. ISO 4000-2(乘用车的轮胎和轮辋-第二部分)和ISO 4209-2(•卡车和大客车的轮胎和轮辋(公制系列)对轮辋法兰部分进行过修订,修订过的轮辋法兰带有记号 B 和J,其轮廓尺寸参见附件1。
2.少量生产的汽车轮辋和修配用的轮辋,其轮廓尺寸参见附件2。
2.轮辋轮廓的种类轮辋轮廓的种类参见下列表格。
表格轮辋轮廓种类注 (1) 根据JIS D 4102(车轮和轮辋的种类,名称,代号)中的图2,胎圈座轮廓部分的名称。
(2) 根据JIS D 4202(汽车轮胎种类)(3) 表示为乘用车T型应急轮胎专用轮辋。
(4) 参照JIS D 4230(汽车轮胎)3. 轮辋轮廓尺寸轮辋的名称及其对应的轮廓和尺寸参见图1～图10。
无公差的尺寸只标注基本尺寸。
轮辋槽的尺寸和形状主要是为保证轮胎装拆方便,留出必要的最小间隙。
•最小间隙(图中的H,L,R5和α)如果能够保证,轮辋槽的底部有倾斜也无妨。
备注轮辋的名称参见JIS D 4102。
1122图1 50深槽轮辋的轮廓(代号50 DC)法兰标记D, E单位 mm备注 1. 气门嘴孔的位置,设置在左右任意一侧均可。
如果用于无内胎轮胎,在保证功能前提下,设置在底部也可以。
2. 图中的双点划线表示容许的轮廓。
图2.1 50深槽轮辋的轮廓(代号50 DC)法兰标记B, J, JJ, K单位 mm图2.1 (续)单位 mm 注(5) 对于无内胎气门嘴孔,也可以取11.5。
单位 mm备注 1. 气门嘴孔的位置,设置在左右任意一侧均可。
如果用于无内胎轮胎,在保证功能前提下,设置在底部或者左侧P(胎圈座宽度)以外的位置也可以。
2. 图中的双点划线表示容许的轮廓。
3. 也可以使用图2.2的轮廓。
4. P(胎圈座宽度)•的大小已经考虑到50±10(胎圈座角度)的变化。
轮辋类型和表示方法
（1）标准轮辋——在各种使用条件下，与轮胎具有最佳配用性能，充分发挥轮胎性质的轮辋（2）允许轮辋——在标准轮辋以外，允许与轮胎配合使用的轮辋。
轮辋类型按断面形状分：a.深槽式轮辋——代号DC，小客车用这种或深槽宽轮辋b.深槽宽轮辋——代号WDC c.平底式轮辋——代号FB，用于载重汽车，装卸方便平底宽轮辋——代号WFB d.半深槽轮辋——代号SDC，用于载重汽车，装卸方便e.全斜底轮辋——代号TB，重型矿山车辆用F.对开式轮辋代号DT 轮辋规格表示法用轮辋底座断面宽度W，轮辋名义直径D和轮缘代号，E、G、H等表示。
例：解放车用×20 轮辋名义直径轮辋结构型式代号轮缘代号轮辋对轮胎使用寿命的影响：轮辋是轮胎的固定基础，轮辋的型式和尺寸是轮胎与气门咀选型和设计的重要技术依据，也是影响轮胎使用寿命的一个重要因素。
（1）一定规格的轮胎只有装用于其标准轮辋上，才能发挥出轮胎的最佳效果。
例如：（7英寸）轮辋轮胎便不可以装在轮辋上使用。
（2）汽车目前朝向高速高载荷方向发展，为了满足这种条件下，汽车行驶操纵的稳定性及抵抗高速下拐弯的离心力，汽车轮胎所用轮辋正逐渐加宽。
轮胎宽度的增加，使得设计轮胎的C/B值增大，这不仅较大程度地提高了轮胎的耐磨性能和行驶平稳性，而且还将减小轮胎对地面的单位压力，从而减小了轮胎的滚动阻力。
例如：轮胎由6英寸加宽至7英寸。
由英寸加宽至英寸，由英寸加至英寸。
（3）轮胎与轮辋紧密配合可克服轮胎与地面的磨擦阻力，防止滑动，使汽车自如。
因此在轮胎的使用中，不能选用变形、锈蚀、失圆、裂纹、漏焊烧穿、焊缝不平或疏松，起刺锐边的轮辋。
轮辋与轮胎
6、轮胎的选择方法及使用注意事项
a、选择方法：
（1）、计算叉车的垂直静反力：
方法一：通过桥负荷计算；
方法二：估算。
N1=0.9（G+W）/n1; N2=0.6G/n2
其中N1、N2为前、后轮每个轮胎分别承受的最大垂直静载荷；
G：叉车自重，W：最大载荷，n1、n2：前、后轮数。
（2）、初选轮胎并按以下公式校核：
V=32Km/h A=1.406；
P——轮胎的充气压力（Kg/cm2）；
B——装在理想轮辋上的充气轮胎断面宽度（cm）。
21
根据公式（1）演化出的校核公式（2）如下：
W′=A′W
（2）
其中：W′为单个轮胎实际负荷；A′为使用插入法求得的行使条件系数；
如果W′≥N，合格；W′＜N则一般要重选。
6
4.2 注意事项：
（1） 对于充气轮胎而言，轮胎标准中推荐的可以使用轮辋规格中， 有标准轮辋和与之相近的许用轮辋之分，轮胎装用于标准轮辋上， 轮胎发挥出来的使用效果最佳，因此，一种规格的轮胎，最好配 用标准轮辋。
（2）对于采用充气轮胎轮辋的实心轮胎，一般只能选用实心轮胎标 准中规定的标准轮辋型号，如想选择其他的相近轮辋型号，必须 通过轮胎和轮辋的配合测试后才能使用。
b.3、新旧搭配时，保证左右一定要一样，前后最好要一样，至少确保 前轮是好轮胎。
b.4、不超载、偏载。 b.5、合理驾驶，尽量减少急刹车等。 b.6妥善保管，防日晒、防高温炙烤，防酸碱或油类腐蚀，防受潮。
25
谢谢！
26
滚动阻力 侧滑阻力 行驶噪音 附着力
纵向型 ◎ ◎ ◎ △
横向型 △ △ △ ◎
混合型 ○ ○ ○ ○
重卡用轮胎轮辋参数
重卡用轮胎、轮辋相关参数 一、轮胎参数及适配轮辋规格层级负荷指数（S/D）速度级别充气直径（mm）充气宽度（mm）负荷（kg）胎压（kpa）适配轮辋标准允许10.00R20 16 146/143 K1054 278S3000D27258307.50V-20 8.00V-20 18 149/146 JS3250D300090011.00R20 16 150/147 K1085 293S3350D30758308.00V-20 8.5-20 18 152/149 JS3550D325090011R22.5 16 146/143 K1065 279S3000D272583022.5*8.25 22.5*7.50 18 148/145 LS3150D290085012.00R20 18 154/151 K1125 315S3750D34508308.5-20 9.00V-20 20 156/153 JS4000D365090012R22.5 16 150/147 M1088 300S3350D307583022.5*9.00 22.5*8.25 18 152/149 KS3550D325093013R22.5 18 154/151 K1118 320S3750D345083022.5*9.75 22.5*9.00 20 156/150 JS4000D3350875315/80R22.5 18 154/151 L1084 312S3750D345083022.5*9.00 22.5*9.75 20 156/150 KS4000D3650900备注：1、S—“single”的缩写，表单胎；D—“double”的缩写，表双胎。
