减水剂的作用机理
减水剂作用机理和功能
减水剂作用机理和功能
减水剂是一种常用的混凝土添加剂，它的作用是降低混凝土的水泥用量，从而达到减少混凝土裂缝、提高强度、耐久性和可加工性的效果。
减水剂的作用机理主要包括以下几个方面：
1.分散作用：减水剂能够改变混凝土内水泥颗粒的表面能力，使其互相分散并保持分散状态，从而有效地减少水泥和水的粘合作用，使混凝土易于流动。
2.扩散作用：减水剂能够使水泥颗粒增加表面活性，从而改善混凝土的流动性能，并能够扩大水泥颗粒之间的间隔，使得混凝土的质地更加均匀。
3.减少孔隙率：通过减水剂的作用，混凝土内的孔隙率可以得到有效地控制和减少，从而提高混凝土的密度和耐久性。
4.改善初始阶段强度：减水剂能够加速混凝土内的水泥水化过程，并使水泥颗粒得到更充分的反应，从而改善混凝土的初始阶段强度和稳定性。
总的来说，减水剂的主要功能是提高混凝土的工作性能、调节混凝土的物理和化学性质，并从根本上提高混凝土的质量和使用寿命。
建筑石膏减水剂与缓凝剂作用机理研究共3篇
建筑石膏减水剂与缓凝剂作用机理研究共3篇建筑石膏减水剂与缓凝剂作用机理研究1建筑石膏减水剂是一种广泛应用于建筑石膏制品生产和施工现场的特殊辅助剂。
它可以通过调整建筑石膏的流动性和工作性能，提高石膏制品的强度和耐久性。
其作用机理与缓凝剂有相似之处。
下文将就建筑石膏减水剂与缓凝剂的作用机理进行研究。
一、建筑石膏减水剂的作用机理1.物理作用建筑石膏减水剂可以通过物理作用使其分散作用在石膏颗粒表面上，提高其流体性，改善施工工艺性能。
同时与水泥、砂、骨料等物质形成离子亲和力，增大分散作用的灵敏度，改善运输性能，降低分散剂对人体和环境的污染。
2.化学作用建筑石膏减水剂可与带正电荷的石膏颗粒表面吸附，在石膏颗粒表面吸附形成物理吸附膜，并与水中的阴离子形成离子键相结合，改进石膏颗粒的分散作用并减轻颗粒间的粘着相互作用，提高石膏浆的流动性，改进施工可塑性，改善细观结构，提高强度和耐久性。
3.润滑作用建筑石膏减水剂可以通过其优良的润滑作用，减少颗粒之间的摩擦力和阻力，提高石膏浆体的流动性和可勾性。
在混凝土中，通过减少内部粘着作用，提高混凝土的流动性和易性，减少砂浆的扎实度等，从而提高混凝土的装运能力，减少内部的缩短。
二、建筑石膏缓凝剂的作用机理1. 延长凝结时间大多数建筑石膏缓凝剂的作用机理是通过延长石膏变硬时间，从而达到调整施工时间和固化时间两个目的。
其原理是在石膏的晶体生长过程中，由于草酸盐离子与石膏结晶有相似的晶体结构，因此草酸盐离子会进入石膏晶体结构中，使石膏晶体生长减缓，从而达到缓凝的目的。
2. 防止夜间冻结对于低温环境下施工的建筑石膏制品，缓凝剂的作用可以有效地防止石膏制品在夜间冻结前已经固化的现象。
缓凝剂可以促进石膏结晶表面水泡的稳定存在，从而减缓结晶速度，防止由于瞬时结晶带来的局部高温现象。
从而达到减缓石膏结晶速度的效果，防止建筑石膏在夜间冻结后出现不利的内部瓦解和外部破裂现象。
综上所述，建筑石膏减水剂和缓凝剂的作用机理主要有物理作用、化学作用和润滑作用。
减水剂的作用原理

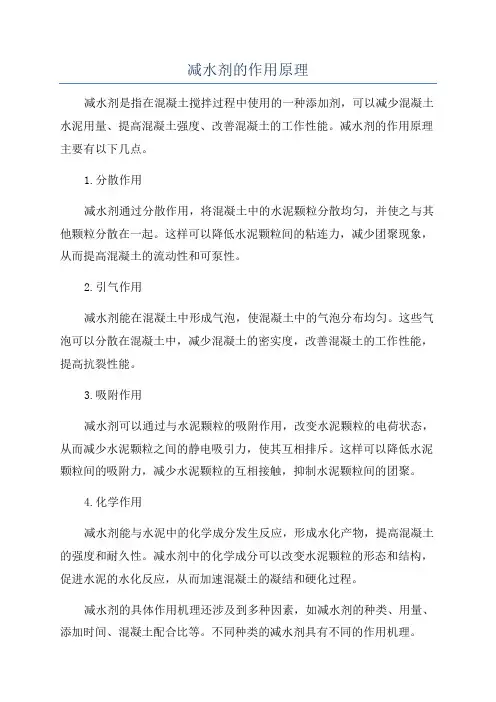

减水剂的作用原理减水剂是指在混凝土搅拌过程中使用的一种添加剂，可以减少混凝土水泥用量、提高混凝土强度、改善混凝土的工作性能。
减水剂的作用原理主要有以下几点。
1.分散作用减水剂通过分散作用，将混凝土中的水泥颗粒分散均匀，并使之与其他颗粒分散在一起。
这样可以降低水泥颗粒间的粘连力，减少团聚现象，从而提高混凝土的流动性和可泵性。
2.引气作用减水剂能在混凝土中形成气泡，使混凝土中的气泡分布均匀。
这些气泡可以分散在混凝土中，减少混凝土的密实度，改善混凝土的工作性能，提高抗裂性能。
3.吸附作用减水剂可以通过与水泥颗粒的吸附作用，改变水泥颗粒的电荷状态，从而减少水泥颗粒之间的静电吸引力，使其互相排斥。
这样可以降低水泥颗粒间的吸附力，减少水泥颗粒的互相接触，抑制水泥颗粒间的团聚。
4.化学作用减水剂能与水泥中的化学成分发生反应，形成水化产物，提高混凝土的强度和耐久性。
减水剂中的化学成分可以改变水泥颗粒的形态和结构，促进水泥的水化反应，从而加速混凝土的凝结和硬化过程。
减水剂的具体作用机理还涉及到多种因素，如减水剂的种类、用量、添加时间、混凝土配合比等。
不同种类的减水剂具有不同的作用机理。
例如，有机型减水剂主要通过在水泥颗粒表面形成胶体分散体，提供分散剂、吸附剂和润湿剂的作用，改善混凝土的流动性和可泵性。
无机型减水剂主要通过与水泥中的硫铝酸盐反应，形成水化产物，提高混凝土的强度和耐久性。
在实际应用中，减水剂的选择应根据混凝土的具体要求和工程条件来确定。
通过合理选择和使用减水剂，可以充分发挥减水剂的作用，提高混凝土的性能，降低混凝土的成本，促进混凝土工程的施工进度和质量。
简述减水剂的作用机理

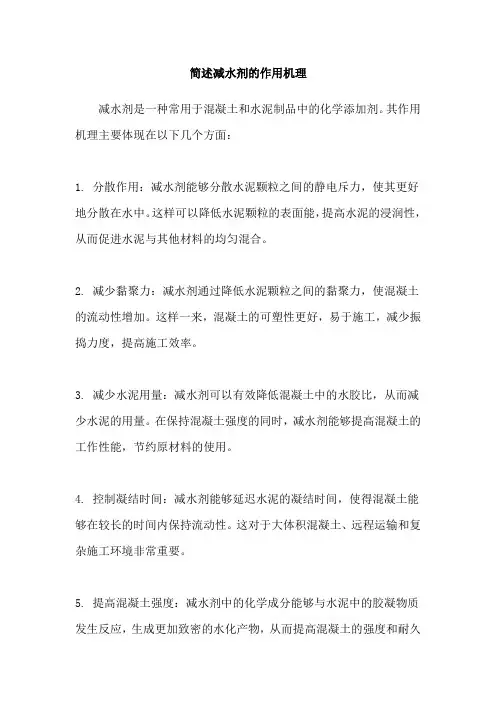

简述减水剂的作用机理
减水剂是一种常用于混凝土和水泥制品中的化学添加剂。
其作用机理主要体现在以下几个方面：
1. 分散作用：减水剂能够分散水泥颗粒之间的静电斥力，使其更好地分散在水中。
这样可以降低水泥颗粒的表面能，提高水泥的浸润性，从而促进水泥与其他材料的均匀混合。
2. 减少黏聚力：减水剂通过降低水泥颗粒之间的黏聚力，使混凝土的流动性增加。
这样一来，混凝土的可塑性更好，易于施工，减少振捣力度，提高施工效率。
3. 减少水泥用量：减水剂可以有效降低混凝土中的水胶比，从而减少水泥的用量。
在保持混凝土强度的同时，减水剂能够提高混凝土的工作性能，节约原材料的使用。
4. 控制凝结时间：减水剂能够延迟水泥的凝结时间，使得混凝土能够在较长的时间内保持流动性。
这对于大体积混凝土、远程运输和复杂施工环境非常重要。
5. 提高混凝土强度：减水剂中的化学成分能够与水泥中的胶凝物质发生反应，生成更加致密的水化产物，从而提高混凝土的强度和耐久
性。
总之，减水剂通过改善混凝土的流动性、降低黏聚力、减少水泥用量、控制凝结时间和提高混凝土强度等方面的作用，优化了混凝土的性能，提高了施工效率，并且节约了原材料的使用。
减水剂的作用机理简述
减水剂的作用机理简述
减水剂是混凝土施工中常用的一种添加剂，它能够有效地降低混凝土的水灰比，提高混凝土的流动性和可泵性，从而改善混凝土的性能。
减水剂主要通过以下几种作用机理来实现对混凝土的影响：
1.分散作用：减水剂中的活性成分能够与水泥颗粒表面形成一层电荷
互斥的保护膜，阻止水泥颗粒之间的互相粘连，从而使水泥颗粒保持分散状态。
这样可以有效地降低混凝土的内摩擦力，提高混凝土的流动性。
2.吸附作用：减水剂中的分子在混凝土中可以吸附水泥颗粒表面，改
变水泥颗粒表面能量，并与水泥颗粒形成一种物理或化学结合，从而降低水泥颗粒之间的粘附力，使其易于分散，提高混凝土的流动性。
3.水泥颗粒表面电荷控制作用：减水剂中的活性成分能够改变水泥颗
粒表面的电荷状态，使水泥颗粒表面带有相同的电荷，导致彼此之间发生相互排斥，从而降低水泥颗粒之间的凝聚力，提高混凝土的流动性。
4.流变作用：减水剂通过改变混凝土的内部结构，使混凝土具有更好
的变形性和可变性，从而提高混凝土的流动性和可泵性。
总的来说，减水剂通过改变水泥浆体系的物理和化学性质，增加浆体的流动性
和可变形性，减小混凝土内部摩擦力，改善混凝土的工作性能和耐久性。
在混凝土施工中，正确使用减水剂可以提高施工效率，降低成本，同时确保混凝土施工质量和工程可持续发展。
混凝土减水剂作用机理及使用注意事项
要有吸附-分散作用、润滑作用和湿润作用三
个方面。
1、吸附-分散作用
掺用减水剂的混凝土与不掺减水剂的混
凝土其水泥浆体的结构大不一样。在不掺减
水剂的混凝土中，水泥加水搅拌后，浆体中
有一些絮状结构，如图1-1所示。
图 1-1 絮凝状结构
产生这种絮状结构的原因很多，可能是由于水泥矿
物在水化过程中所带电荷的不同，产生异性电荷相吸而引
2．注意水泥品种的选择
在原材料中，水泥对外加剂的影响最大，水泥品种不
同，将影响减水剂的减水、增强效果，其中对减水效果影
响更明显。高效减水剂对水泥更有选择性，不同水泥其减
水率相差较大，水泥矿物组成、掺和料、调凝剂、碱含量、
细度等都将影响减水剂的使用效果，如掺有硬石膏的水泥，
对于某些掺减水剂的混凝土将产生速硬或使混凝土初凝时
5．注意掌握掺量 每种减水剂都有适宜的掺量，即使同一种外加
剂，不同的用途有不同的适宜的掺量。
掺量过大，不仅在经济上不合理，而且可能造 成质量事故。如对有引气、缓凝作用的减水剂，尤 其要注意不能超掺量。如木钙掺量大于水泥重量的 0.5%，会引入过量空气而使初凝缓慢，降低混凝土 强度。高效减水剂掺量过小，失去高效能作用，而 掺量过大（＞1.5%），则会由于泌水而影响质量。
总之，影响外加剂掺量的因素较多，如对减水 剂就有掺加方法、水泥品种、拌合物的初始流动性 及养护制度等。
6．采用适宜的掺加方法
在混凝土搅拌过程中，外加剂的掺加方法对外加剂的使
用效果影响较大。如减水剂掺加方法大体分为先掺法（在拌
合水之前掺入）、同掺法（与拌合水同时掺入）、滞水法
（在搅拌过程中减水剂滞后于水2～3min加入）、后掺法（在
减水剂作用机理及几种常用减水剂
减水剂的作用机理及几种常见减水剂1、作用机理分散作用水泥加水拌合后由于水泥颗粒分子引力的作用使水泥浆形成絮凝结构,使10%~30%的拌合水被包裹在水泥颗粒之中，不能参与自由流动和润滑作用，从而影响了混凝土拌合物的流动性。
当加入减水剂后，由于减水剂分子能定向吸附于水泥颗粒表面，使水泥颗粒表面带有同一种电荷（通常为负电荷），形成静电排斥作用，促使水泥颗粒相互分散，絮凝结构破坏，释放出被包裹部分水，参与流动从而有效地增加混凝土拌合物的流动性。
润滑作用减水剂中的亲水基极性很强，因此水泥颗粒表面的减水剂吸附膜能与水分子形成一层稳定的溶剂化水膜，这层水膜具有很好的润滑作用，能有效降低水泥颗粒间的滑动阻力，从而使混凝土流动性进一步提高。
空间位阻作用减水剂结构中具有亲水性的聚醚侧链，伸展于水溶液中，从而在所吸附的水泥颗粒表面形成有一定厚度的亲水性立体吸附层。
当水泥颗粒靠近时，吸附层开始重叠，即在水泥颗粒间产生空间位阻作用，重叠越多，空间位阻斥力越大，对水泥颗粒间凝聚作用的阻碍也越大，使得混凝土的坍落度保持良好。
接枝共聚支链的缓释作用新型的减水剂如聚羧酸减水剂在制备的过程中，在减水剂的分子上接枝上一些支链，该支链不仅可提供空间位阻效应，而且，在水泥水化的高碱度环境中，该支链还可慢慢被切断，从而释放出具有分散作用的多羧酸，这样就可提高水泥粒子的分散效果，并控制坍落度损失。
2、减水剂的功能使水泥颗粒分散，改善和易性，降低用水量，从而提高水泥基材料的致密性和硬度，增大其流动性。
减水剂的种类有木质素磺酸盐、萘系减水剂、密胺系减水剂、聚羧酸盐减水剂、干酪素减水剂、氨基磺酸盐减水剂、丙烯酸系减水剂等。
3、几种市场上用量较大的减水剂木质素磺酸盐：它属于普通的减水剂，它的原料是木质素，一般从针叶树材中提取，木质素是由对亘香醇、松柏醇、芥子醇这三种木质素单体聚合而成的，用于砂浆中可改进施工性、流动性，提高强度，减水率在5％－10％。
探讨混凝土中添加减水剂的作用机理
探讨混凝土中添加减水剂的作用机理一、混凝土减水剂作用机理（一）减水剂的静电斥力作用在水泥被水化后，水泥的中的主要矿物以及相关的水化矿物，在受到离子间范德华力里的作用下，在水化过程中，这些矿物会因为带有不同的电荷，例如有的矿物带正电荷，有的带负电荷，从而产生凝聚的现象，这就使得整个混凝土产生了絮凝结构，因而混凝土的流动性等变差。
而减水剂作为一种活性剂，其表面附有很多阴离子，将减水剂加入到混凝土中，减水剂中含有的负离子如co¯，so¯等就会由于受到混凝土中含有的正电荷，如ca2+的作用而被吸附在混凝土颗粒的表面，这样也就在混凝土表面形成了扩散双电层的离子分布即Zeta电位分布，因而混凝土中的表面颗粒会受到这个离子分布中静电斥力的作用而分散开来，从而把吸附于水泥土中的水状颗粒释放出来，从而提高了混凝土中自由水含量，混凝土的流动性也就提高了。
当然如果Zeta的电位值的绝度值越大，那么它产生的静电斥力也就越大，所起到的减水效果也就越好。
（二）减水剂的立体位阻效应当减水剂加入到水泥土中后，减水剂中含有的各种不同长度的有机分子链，会以不同的吸附状态呈现在水泥土颗粒表面，而不同有机分子链之所以会呈现出不同的吸附状态，这主要是因为各个有机分子链的结构是不一样的。
因此，化学作用原理也就不一样了。
然而这种不同的吸附状态却会直接影响减水剂对减少混凝土坍塌度的作用。
举个例子，三聚氰胺系和萘系的减水剂，其中的有机分子链是以棒状链的吸附状态，吸附于水泥土颗粒表面的，所以这种吸附是一种平直吸附，其具有的静电排斥作用相对比较低。
当这类减水剂的有机长链都吸附于混凝土表面时，如上面说提到的其形成的Zeta电位会因为这种吸附状态而快速降低，其产生的静电斥力也会相应的逐渐变弱，从而导致整个混凝土表面颗粒之间的范德华力成为主导作用力，因而使得混凝土坍落度提高，即混凝土在这种情况下容易发生坍落。
又例如氨基磺酸类的减水剂，其有机分子厂链以齿轮状，线状或者环状的方式吸附在水泥土颗粒表面的，这种吸附方式使得水泥上颗粒之间，呈现出立体交错的静电斥力，而在这种呈现立体交错的吸附状态的晴况下，其Zeta的静电斥力也具有立体的作用力，从而使得整个静电斥力的作用强调加大，因而混凝土的坍塌度减小，从而有效的保障了混凝土不容易出现坍落的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
减水剂的作用机理
高效减水剂有效地减少了混凝土的的塌落度损失，改善混凝土的工作度，提高流动性，在高性能混凝土中发挥重要的作用，只是至今为止仍旧没有一个完美的理论来解释高效减水剂的作用机理，但有几个理论为大家普遍认同。
静电斥力理论
水泥水化后，由于离子间的范德华力作用以及水泥水化矿物、水泥主要矿物在水化过程中带不同电荷而产生凝聚，导致了混凝土产生絮凝结构。
高效减水剂大多属阴离子型表面活性剂，掺入到混凝土中后，减水剂中的负离子-SO—、-COO—就会在水泥粒子的正电荷C a2+矿的作用下而吸附于水泥粒子上，形成扩散双电层(Zel。
a电位)的离子分布，在表面形成
扩散双电层的离子分布，使水泥粒子在静电斥力作用下分散，把水泥水化过程中形成的空间网架结构中的束缚水释放出来，使混凝土流动化。
Zeta电位的绝对值越大，减水效果就越好。
随着水泥的进一步水化，电性被中和，静电斥力随之降低，范德华力的作用变成主导，对于萘系、三聚氰胺系高效减水剂的混凝土，水泥浆又开始凝聚，塌落度经时损失比较大，所以掺入这两类减水剂的混凝土所形成的分散是不稳定的。
而对于氨基磺酸、多羧酸系高效减水剂，由于其与水泥的吸附模型不同，粒子间吸附层的作用力不同于前两类，其发挥分散作用的主导因素不是Zeta电位，而是一种稳定的分散。
立体位阻效应
掺有高效减水剂的水泥浆中，高效减水剂的有机分子长链实际上在水泥微粒表面是呈现各种吸附状态的。
不同的吸附态是因为高效减水剂分子链结构的不同所致，它直接影响到掺有该类减水剂混凝土的坍落度的经时变化。
有研究表明萘系和三聚氰胺系减水剂的吸附状态是棒状链，因而是平直的吸附，静电排斥作用较弱。
其结果是Z eta电位降低很快，静电衡容易随着水泥水化进程的发展受到破坏，使范德华引力占主导，坍落度经时变化大。
而氨基磺酸类高效减水剂分子在水泥微粒表面呈环状、引线状和齿轮状吸附，它使水泥颗粒之问的静电斥力呈现立体的交错纵横式，立体的静电斥力的Zeta电位经时变化小，宏观表现为分散性更好，坍落度经时变化小。
而多羧酸系接枝共聚物高效减水剂大分子在水泥颗粒表面的吸附状态多呈齿形。
这种减水剂不但具有对水泥微粒极好的分散性而且能保持坍落度经时变化很小。
原因有三：其一是由于接枝共聚物有大量羧基存在．具有一定的螫合能力，加之链的立体静电斥力构成对粒子问凝聚作用的阻碍；其二是因为在强碱性介质例如水泥浆体中，接枝共聚链逐渐断裂开，释放出羧酸分子，使上述第一个效应不断得以重视；其三是接枝共聚物Zeta电位绝对值比萘系和三聚氰胺系减水剂的低，因此要达到相同的分散状态时，所需要的电荷总量也不如萘系和三聚氰胺系减水剂那样多。
对于有侧链的聚羧酸减水剂和氨基磺酸盐系高效减水剂，通过这种立体排斥力，能保持分散系统的稳定性。
润滑作用
高效减水剂的极性亲水基团定向吸附于水泥颗粒表面，多以氢键形式与水分子缔合，再加上水分子之问的氢键缔合，构成了水泥微粒表面的一层稳定的水膜，阻止水泥颗粒问的直接接触，增加了水泥颗粒间的滑动能力，起到润滑作用，从而进一步提高浆体的流动性。
水泥浆巾的微小气泡，同样对减水剂分的定向吸附极性基团所包裹，使气泡与气泡及气泡
与水泥颗粒问也因同电性相斥而类似在水泥微粒间加入许多微珠，亦起到润滑作用，提高流动性。
与水泥的适应性问题
按照混凝土外加剂应用技术规范，将经检验符合有关标准的某种外加剂，掺加到按规定可以使用该品种外加剂的水泥所配制的混凝土(或砂浆)中，若能够产生应有的效果，就认为该水泥与这种外加剂是适应的；相反，如果不能产生应有的效果，则该水泥与这种外加剂之间存在不适应性。
高效减水剂与水泥产生不适应性的时候，能够直观快速地反应出来，如流动性差、减水率低、拌合物板结发热、塌落度损失过快等。
高效减水剂与水泥的适应性受诸多因素的影响，评价高效减水剂与水泥的适应性是十分复杂的。
水泥矿物成分的影响
水泥中C3A的含量越低，减水剂与水泥的适应性较好；当水泥中C3A的含量高时，减水剂的使用效果较差。
各种试验表明，C3 A含量高的水泥，将形成大量的钙矾石，须消耗大量的水，使混凝土
流动度降低，需增加减水剂的用量。
这是因为减水剂溶解后，优先选择性地吸附在C3A或其初期水化物表面，从而使对其它粒子产生分散作用的有效的减水剂量相应减少。
水泥碱性的影响
现代工程普遍采用纯硅或普硅水泥，而这类水泥的碱度是比较高的。
加上砂、石或外掺材料等也都带有一定数量的碱。
碱含量对减水剂与水泥的适应性有很大影响，试验表明，掺量一样的同种减水剂，采用碱含量高的水泥，其水泥净浆的流动性就较差，塑化效果亦差。
水泥细度的影响
当水泥细度增加时，水泥比表面积就增大。
因此，就需要有更多的分散剂的分子吸附覆盖在水泥颗粒表面，才能达到预期的使用效果。
水泥颗粒越细，其净浆流动稳定性越差，要有好的流动性，则所需的减水剂就要增多。
水泥中石膏的影响
石膏控制硅酸盐水泥的凝结时间与硬化速度，一般会以二水石膏、半水石膏、可溶性或不可溶性硬石膏(无水石膏)等几种形式存在。
由于它们的溶解度和溶解速度是不相同的，在混合物中C3A与S O4-2。
之之间的平衡将直接影响减水剂的使用效果。
以无水石膏作为调凝剂的水泥碰到木钙、糖钙减水剂时，会产生严重的不适应性，不仅得不到预期的效果，而且往往会引起流动损失过快甚至异常凝结。
因此，对于掺有硬石膏的水泥，在使用减水剂时要特别小心。
高效减水剂自身特性的影响
高效减水剂的分子结构对其塑化效果有很大的影响，这在前面已经论述过了。
此外，减水剂的掺量、形态等其他因素有影响。
当高效减水剂掺量过高时，其分散作用可能影响到水化产物，阻碍它们之间的粘结，从而推迟强度增长以及降低最终的强度。
三聚氰胺系高效减水剂、氨基磺酸盐系高效减水剂在施工中只有以水剂方式作用才能发挥良好的塑化效果。
