74系列芯片-名字对照表

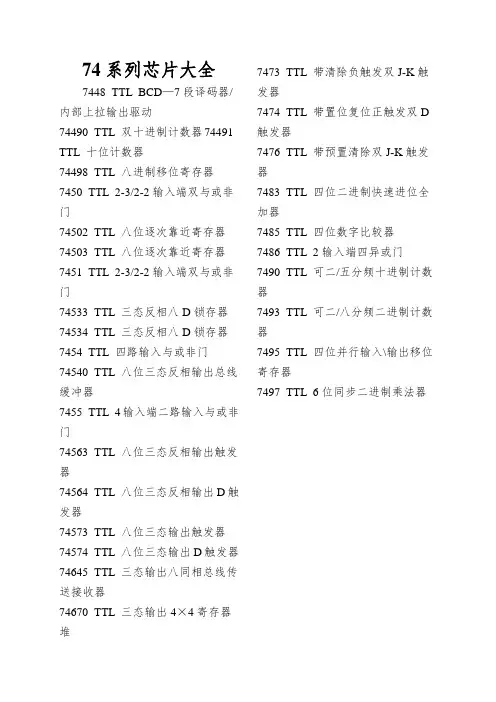

74系列芯片大全
74系列芯片大全7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次靠近寄存器74503 TTL 八位逐次靠近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D 触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位储备器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发)CD4044 四三态R-S锁存触发器("0"触发)CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器NSC/TI CD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟)CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/ N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 周密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。
74系列芯片大汇总(doc 7页)
输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发) CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K 触发器CD4096 三输入端J-K 触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D 型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。
74、74HC、74LS系列芯片对照表
74、74HC、74LS系列芯片资料系列 电平 典型传输延迟ns 最大驱动电流(-Ioh/Lol)mA AHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
74LSxx的使用说明如果找不到的话，可参阅74xx或74HCxx的使用说明。
有些资料里包含了几种芯片，如74HC161资料里包含了74HC160、74HC161、 74HC162、74HC163四种芯片的资料。
找不到某种芯片的资料时，可试着查看一下临近型号的芯片资料。
7400 QUAD 2-INPUT NAND GATES 与非门7401 QUAD 2-INPUT NAND GATES OC 与非门7402 QUAD 2-INPUT NOR GATES 或非门7403 QUAD 2-INPUT NAND GATES 与非门7404 HEX INVERTING GATES 反向器7406 HEX INVERTING GATES HV 高输出反向器7408 QUAD 2-INPUT AND GATE 与门7409 QUAD 2-INPUT AND GATES OC 与门7410 TRIPLE 3-INPUT NAND GATES 与非门7411 TRIPLE 3-INPUT AND GATES 与门 74121 ONE-SHOT WITH CLEAR 单稳态 74132 SCHMITT TRIGGER NAND GATES 触发器与非门7414 SCHMITT TRIGGER INVERTERS 触发器反向器 74153 4-LINE TO 1 LINE SELECTOR 四选一 74155 2-LINE TO 4-LINE DECODER 译码器 74180 PARITY GENERATOR/CHECKER 奇偶发生检验 74191 4-BIT BINARY COUNTER UP/DOWN 计数器7420 DUAL 4-INPUT NAND GATES 双四输入与非门7426 QUAD 2-INPUT NAND GATES 与非门7427 TRIPLE 3-INPUT NOR GATES 三输入或非门7430 8-INPUT NAND GATES 八输入端与非门7432 QUAD 2-INPUT OR GATES 二输入或门7438 2-INPUT NAND GATE BUFFER 与非门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES 双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR 四位比较器7486 2-INPUT EXCLUSIVE OR GATES 双端异或门74HC00 QUAD 2-INPUT NAND GATES 双输入与非门 74HC02 QUAD 2-INPUT NOR GATES 双输入或非门 74HC03 2-INPUT OPEN-DRAIN NAND GATES 与非门 74HC04 HEX INVERTERS 六路反向器 74HC05 HEX INVERTERS OPEN DRAIN 六路反向器 74HC08 2-INPUT AND GATES 双输入与门 74HC107 J-K FLIP-FLOP WITH CLEAR J-K触发器 74HC109A J-K FLIP-FLOP W/PRESET J-K触发器 74HC11 TRIPLE 3-INPUT AND GATES 三输入与门 74HC112 DUAL J-K FLIP-FLOP 双J-K触发器 74HC113 DUAL J-K FLIP-FLOP PRESET 双JK触发器 74HC123A RETRIGGERABLE MONOSTAB 可重触发单稳 74HC125 TRI-STATE QUAD BUFFERS 四个三态门 74HC126 TRI-STATE QUAD BUFFERS 六三态门 74HC132 2-INPUT TRIGGER NAND 施密特触发与非门 74HC133 13-INPUT NAND GATES 十三输入与非门 74HC137 3-TO-8 DECODERS W/LATCHES 3-8线译码器 74HC138 3-8 LINE DECODER 3线至8线译码器 74HC139 2-4 LINE DECODER 2线至4线译码器 74HC14 TRIGGERED HEX INVERTER 六触发反向器 74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器 74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器 74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器 74HC151 8-CHANNEL DIGITAL MUX 8通道多路器 74HC153 DUAL 4-INPUT MUX 双四输入多路器 74HC154 4-16 LINE DECODER 4线至16线译码器 74HC155 2-4 LINE DECODER 2线至4线译码器 74HC157 QUAD 2-INPUT MUX 四个双端多路器 74HC161 BINARY COUNTER 二进制计数器 74HC163 DECADE COUNTERS 十进制计数器 74HC164 SERIAL-PARALLEL SHIFT REG 串入并出 74HC165 PARALLEL-SERIAL SHIFT REG 并入串出 74HC166 SERIAL-PARALLEL SHIFT REG 串入并出 74HC173 TRI-STATE D FLIP-FLOP 三态D触发器 74HC174 HEX D FLIP-FLOP W/CLEAR 六D触发器 74HC175 HEX D FLIP-FLOP W/CLEAR 六D触发器 74HC181 ARITHMETIC LOGIC UNIT 算术逻辑单元 74HC182 LOOK AHEAD CARRYGENERATR 进位发生器 74HC190 BINARY UP/DN COUNTER 二进制加减计数器 74HC191 DECADE UP/DN COUNTER 十进制加减计数器 74HC192 DECADE UP/DN COUNTER 十进制加减计数器 74HC193 BINARY UP/DN COUNTER 二进制加减计数器 74HC194 4BIT BI-DIR SHIFT 4位双向移位寄存器 74HC195 4BIT PARALLEL SHIFT 4位并行移位寄存器 74HC20 QUAD 4-INPUT NAND GATE 四个四入与非门 74HC221A NON-RETRIG MONOSTAB 不可重触发单稳 74HC237 3-8 LINE DECODER 地址锁3线至8线译码器74HC242/243 TRI-STAT TRANSCEIVER 三态收发器 74HC244 OCTAL 3-STATE BUFFER 八个三态缓冲门 74HC245 OCTAL 3-STATE TRANSCEIVER 三态收发器 74HC251 8-CH 3-STATE MUX 8路3态多路器 74HC253 DUAL 4-CH 3-STATE MUX 4路3态多路器 74HC257 QUAD 2-CH 3-STATE MUX 4路3态多路器 74HC258 2-CH 3-STATE MUX 2路3态多路器 74HC259 3-8 LINE DECODER 8位地址锁存译码器 74HC266A 2-INPUT EXCLUSIVE NOR GATE 异或非 74HC27 TRIPLE 3-INPUT NOR GATE 三个3输入或非门 74HC273 OCTAL D FLIP-FLOP CLEAR 8路D触发器 74HC280 9BIT ODD/EVEN GENERATOR 奇偶发生器 74HC283 4BIT BINARY ADDER CARRY 四位加法器 74HC299 3-STATE UNIVERSAL SHIFT 三态移位寄存 74HC30 8-INPUT NAND GATE 8输入端与非门 74HC32 QUAD 2-INPUT OR GATE 四个双端或门 74HC34 NON-INVERTER 非反向器 74HC354 8-CH 3-STATE MUX 8路3态多路器 74HC356 8-CH 3-STATE MUX 8路3态多路器 74HC365 HEX 3-STATE BUFFER 六个三态缓冲门 74HC366 3-STATE BUFFER INVERTER 缓冲反向器 74HC367 3-STATE BUFFER INVERTER 缓冲反向器 74HC368 3-STATE BUFFER INVERTER 缓冲反向器 74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器 74HC374 3-STATE OCTAL D FLIPFLOP 三态D触发器 74HC393 4-BIT BINARY COUNTER 4位二进制计数器 74HC4016 QUAD ANALOG SWITCH 四路模拟量开关 74HC4020 14-Stage Binary Counter 14输出计数器 74HC4017 Decade Counter/Divider with 10 Decoded Outputs vvv十进制计数器带10个译码输出端 74HC4040 12 Stage Binary Counter 12出计数器 74HC4046 PHASE LOCK LOOP 相位监测输出器 74HC4049 LEVEL DOWN CONVERTER 电平变低器 74HC4050 LEVEL DOWN CONVERTER 电平变低器 74HC4051 8-CH ANALOG MUX 8通道多路器 74HC4052 4-CH ANALOG MUX 4通道多路器 74HC4053 2-CH ANALOG MUX 2通道多路器 74HC4060 14-STAGE BINARY COUNTER 14阶BIN计数 74HC4066 QUAD ANALOG MUX 四通道多路器 74HC4075 TRIPLE 3-INPUT OR GATE 3输入或门 74HC42 BCD TO DECIMAL BCD转十进制译码器 74HC423A RETRIGGERABLE MONOSTAB 可重触发单稳 74HC4511 BCD-7 SEG DRIVER/DECODER 7段译码器 74HC4514 4-16 LINE DECODER 4至16线译码器 74HC4538A RETRIGGERAB MONOSTAB 可重触发单稳 74HC4543 LCD BCD-7 SEG LCD用的BCD-7段译码驱动 74HC51 AND OR GATE INVERTER 与或非门74HC521 8BIT MAGNITUDE COMPARATOR 判决定路 74HC533 3-STATE D LATCH 三态D锁存器 74HC534 3-STATE D FLIP-FLOP 三态D型触发器 74HC540 3-STATE BUFFER 三态缓冲器 74HC541 3-STATE BUFFER INVERTER 三态缓冲反向器 74HC58 DUAL AND OR GATE 与或门 74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出 74HC594 8BIT SHIFT REG 8位移位寄存器 74HC595 8BIT SHIFT REG 8位移位寄存器出锁存 74HC597 8BIT SHIFT REG 8位移位寄存器入锁存 74HC620 3-STATE TRANSCEIVER 反向3态收发器 74HC623 3-STATE TRANSCEIVER 八路三态收发器 74HC640 3-STATE TRANSCEIVER 反向3态收发器 74HC643 3-STATE TRANSCEIVER 八路三态收发器 74HC646 NON-INVERT BUS TRANSCEIVER 总线收发器 74HC648 INVERT BUS TRANCIVER 反向总线收发器 74HC688 8BIT MAGNITUDE COMPARATOR 8位判决电路 74HC7266 2-INPUT EXCLUSIVE NOR GATE 异或非门 74HC73 DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器 74HC74A PRESET/CLEAR D FLIP-FLOP 双D触发器 74HC75 4BIT BISTABLE LATCH 4位双稳锁存器 74HC76 PRESET/CLEAR JK FLIP-FLOP 双JK触发器 74HC85 4BIT MAGNITUDE COMPARATOR 4位判决电路 74HC86 2INPUT EXCLUSIVE OR GATE 2输入异或门 74HC942 BAUD MODEM 300BPS低速调制解调器 74HC943 300 BAUD MODEM 300BPS低速调制解调器 74LS00 QUAD 2-INPUT NAND GATES 与非门 74LS02 QUAD 2-INPUT NOR GATES 或非门 74LS03 QUAD 2-INPUT NAND GATES 与非门 74LS04 HEX INVERTING GATES 反向器 74LS05 HEX INVERTERS OPEN DRAIN 六路反向器 74LS08 QUAD 2-INPUT AND GATE 与门 74LS09 QUAD 2-INPUT AND GATES OC 与门 74LS10 TRIPLE 3-INPUT NAND GATES 与非门 74LS109 QUAD 2-INPUT AND GATES OC 与门 74LS11 TRIPLE 3-INPUT AND GATES 与门 74LS112 DUAL J-K FLIP-FLOP 双J-K触发器 74LS113 DUAL J-K FLIP-FLOP PRESET 双JK触发器 74LS114 NEGATIVE J-K FLIP-FLOP 负沿J-K触发器 74LS122 Retriggerable Monostab 可重触发单稳 74LS123 Retriggerable Monostable 可重触发单稳 74LS125 TRI-STATE QUAD BUFFERS 四个三态门 74LS13 QUAL 4-in NAND TRIGGER 4输入与非触发器 74LS160 BCD DECADE 4BIT BIN COUNTERS 计数器 74LS136 QUADRUPLE 2-INPUT XOR GATE 异或门 74LS138 3-8 LINE DECODER 3线至8线译码器 74LS139 2-4 LINE DECODER 2线至4线译码器74LS14 TRIGGERED HEX INVERTER 六触发反向器 74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器 74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器 74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器 74LS151 8-CHANNEL DIGITAL MUX 8通道多路器 74LS153 DUAL 4-INPUT MUX 双四输入多路器 74LS155 2-4 LINE DECODER 2线至4线译码器 74LS156 2-4 LINE DECODER/DEMUX 2-4译码器 74LS157 QUAD 2-INPUT MUX 四个双端多路器 74LS158 2-1 LINE MUX 2-1线多路器 74LS160A BINARY COUNTER 二进制计数器 74LS161A BINARY COUNTER 二进制计数器 74LS162A BINARY COUNTER 二进制计数器 74LS163A DECADE COUNTERS 十进制计数器 74LS164 SERIAL-PARALLEL SHIFT REG 串入并出 74LS168 BI-DIRECT BCD TO DECADE 双向计数器 74LS169 4BIT UP/DN BIN COUNTER 四位加减计数器 74LS173 TRI-STATE D FLIP-FLOP 三态D触发器 74LS174 HEX D FLIP-FLOP W/CLEAR 六D触发器 74LS175 HEX D FLIP-FLOP W/CLEAR 六D触发器 74LS190 BINARY UP/DN COUNTER 二进制加减计数器 74LS191 DECADE UP/DN COUNTER 十进制加减计数器 74LS192 DECADE UP/DN COUNTER 十进制加减计数器 74LS193 BINARY UP/DN COUNTER 二进制加减计数器 74LS194A 4BIT BI-DIR SHIFT 4位双向移位寄存器 74LS195A 4BIT PARALLEL SHIFT 4位并行移位寄存器 74LS20 QUAD 4-INPUT NAND GATE 四个四入与非门 74LS21 4-INPUT AND GATE 四输入端与门 74LS240 OCTAL 3-STATE BUFFER 八个三态缓冲门 74LS244 OCTAL 3-STATE BUFFER 八个三态缓冲门 74LS245 OCTAL 3-STATE TRANSCEIVER 三态收发器 74LS253 DUAL 4-CH 3-STATE MUX 4路3态多路器 74LS256 4BIT ADDRESS LATCH 四位可锁存锁存器 74LS257 QUAD 2-CH 3-STATE MUX 4路3态多路器 74LS258 2-CH 3-STATE MUX 2路3态多路器 74LS27 TRIPLE 3-INPUT NOR GATES 三输入或非门 74LS279 QUAD R-S LATCHES 四个RS非锁存器 74LS28 QUAD 2-INPUT NOR BUFFER 四双端或非缓冲 74LS283 4BIT BINARY ADDER CARRY 四位加法器 74LS30 8-INPUT NAND GATES 八输入端与非门 74LS32 QUAD 2-INPUT OR GATES 二输入或门 74LS352 4-1 LINE SELECTOR/MUX 4-1线选择多路器 74LS365 HEX 3-STATE BUFFER 六个三态缓冲门 74LS367 3-STATE BUFFER INVERTER 缓冲反向器 74LS368A 3-STATE BUFFER INVERTER 缓冲反向器 74LS373 OCT LATCH W/3-STATE OUT 三态输出锁存器 74LS76 Dual JK Flip-Flop w/set 2个JK触发器74LS379 QUAD PARALLEL REG 四个并行寄存器74LS38 2-INPUT NAND GATE BUFFER 与非门缓冲器 74LS390 DUAL DECADE COUNTER 2个10进制计数器 74LS393 DUAL BINARY COUNTER 2个2进制计数器 74LS42 BCD TO DECIMAL BCD转十进制译码器 74LS48 BCD-7 SEG BCD-7段译码器 74LS49 BCD-7 SEG BCD-7段译码器 74LS51 AND OR GATE INVERTER 与或非门 74LS540 OCT Buffer/Line Driver 8路缓冲驱动器 74LS541 OCT Buffer/LineDriver 8路缓冲驱动器 74LS74 D-TYPE FLIP-FLOP D型触发器 74LS682 8BIT MAGNITUDE COMPARATOR 8路比较器 74LS684 8BIT MAGNITUDE COMPARATOR 8路比较器 74LS75 QUAD LATCHES 双锁存器 74LS83A 4BIT BINARY ADDER CARRY 四位加法器 74LS85 4BIT MAGNITUDE COMPARAT 4位判决电路 74LS86 2INPUT EXCLUSIVE OR GATE 2输入异或门 74LS90 DECADE/BINARY COUNTER 十/二进制计数器 74LS95B 4BIT RIGHT/LEFT SHIFT 4位左右移位寄存 74LS688 8BIT MAGNITUDE COMPARAT 8位判决电路 74LS136 2-INPUT XOR GATE 2输入异或门 74LS651 BUS TRANSCEIVERS 总线收发器 74LS653 BUS TRANSCEIVERS 总线收发器 74LS670 3-STATE 4-BY-4 REG 3态4-4寄存器 74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器 2011.01.28整理PASS。
74系列芯片一览表
反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门 LS02 LS32 LS51 LS64 LS65异或门比较器LS86译码器LS138 LS139寄存器LS74 LS175 LS373反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04┌┴—┴—┴—┴—┴—┴—┴┐六非门(OC门) 74LS05_ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06Y = A ）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│六驱动器(OC高压输出) 74LS07│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│四总线三态门 74LS125│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器 74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门 74LS08│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门 74LS10│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ 8输入与非门 74LS30│ 1 2 3 4 5 6 7│ ________└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGHA B C D E F GNDVcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器 74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │）│ __ _ _ __ _ __ _ __│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器 74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端) 74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出)74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)。
74门电路系列芯片资料图表

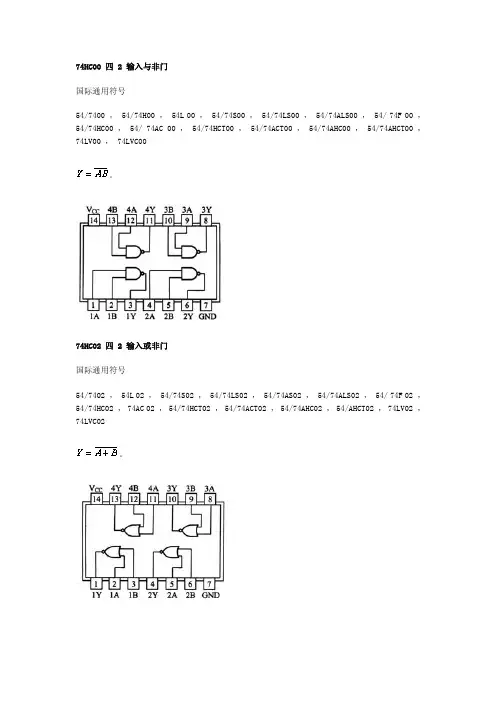

74HC00 四 2 输入与非门国际通用符号54/7400 ， 54/74H00 ， 54L 00 ， 54/74S00 ， 54/74LS00 ， 54/74ALS00 ， 54/ 74F 00 ，54/74HC00 ， 54/ 74AC 00 ， 54/74HCT00 ， 54/74ACT00 ， 54/74AHC00 ， 54/74AHCT00 ，74LV00 ， 74LVC00。
74HC02 四 2 输入或非门国际通用符号54/7402 ， 54L 02 ， 54/74S02 ， 54/74LS02 ， 54/74AS02 ， 54/74ALS02 ， 54/ 74F 02 ，54/74HC02 ， 74AC 02 ， 54/74HCT02 ， 54/74ACT02 ， 54/74AHC02 ， 54/AHCT02 ， 74LV02 ，74LVC02。
74HC04 六反相器国际通用符号54/7404 ， 54L 04 ， 54/74H04 ， 54/74S04 ， 54/74LS04 ， 54/74AS04 ， 54/74ALS04 ，54/ 74F 04 ， 54/74HCU04 ， 54/74HC04 ， 54/ 74AC 04 ， 54/74HCT04 ， 54/74ACT04 ，54/74AHC04 ， 54/74AHCT04 ， 74LV04 ， 74LVC04 ， 54/74AHCU04 ， 74LVU04 ， 74LVCU04。
74HC08 四 2 输入与门国际通用符号54/7408 ， 54/74S08 ， 54/74LS08 ， 54/74AS08 ， 54/74ALS08 ， 54/ 74F 08 ， 54/74HC08 ，54/74HCT08 ， 54/ 74AC 08 ， 54/74ACT08 ， 54/74AHC08 ， 54/74AHCT08 ， 74LV08 ， 74LVC08。
74系列芯片-名字对照表

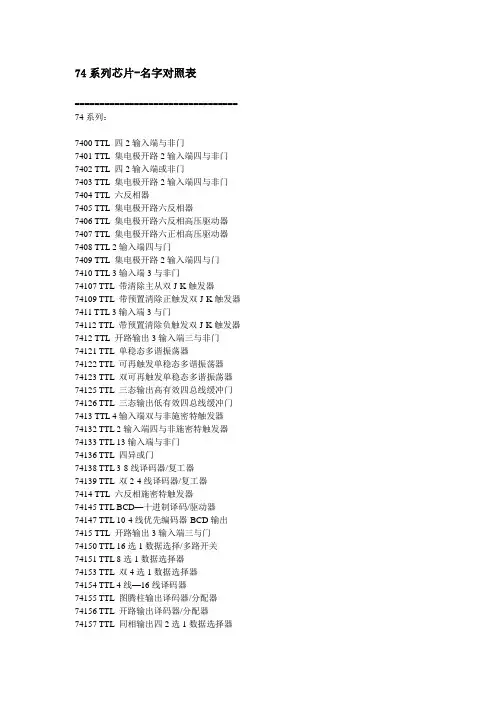

74系列芯片-名字对照表================================= 74系列：--------------------------------7400 TTL 四2输入端与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 四2输入端或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器74147 TTL 10-4线优先编码器-BCD输出7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器================================= 74LS系列：--------------------------------74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS04 TTL 六反相器74LS05 TTL 集电极开路六反相器74LS06 TTL 集电极开路六反相高压驱动器74LS07 TTL 集电极开路六正相高压驱动器74LS08 TTL 2输入端四与门74LS09 TTL 集电极开路2输入端四与门74LS10 TTL 3输入端3与非门74LS107 TTL 带清除主从双J-K触发器74LS109 TTL 带预置清除正触发双J-K触发器74LS11 TTL 3输入端3与门74LS112 TTL 带预置清除负触发双J-K触发器74LS12 TTL 开路输出3输入端三与非门74LS121 TTL 单稳态多谐振荡器74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器。
74系列中文资料+74HC、LS对照表
│ 1 2 3 4 5 6 7│
_______
└┬─┬─┬─┬─┬─┬─┬┘ 1Y = ABC+DEF
1Y 1A 1B 1C 1D 1E GND
Vcc D C B K J Y
┌┴─┴─┴─┴─┴─┴─┴┐ 4-2-3-2 与或非门 74S64 74S65(OC 门)
│14 13 12 11 10 9 8│
┌┴─┴─┴─┴─┴─┴─┴┐ 双 D 触发器 74LS74
│14 13 12 11 10 9 8 │
）
│
│ 1 2 3 4 5 6 7│
└┬─┬─┬─┬─┬─┬─┬┘
1Cr 1D 1Ck 1St 1Q -1Q GND
Vcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE
┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8 位锁存器 74LS373
双 4 选 1 数据选择器 4 线—16 线译码器 图腾柱输出译码器/分配器 开路输出译码器/分配器 同相输出四 2 选 1 数据选择器 反相输出四 2 选 1 数据选择器 开路输出六反相缓冲/驱动器 可预置 BCD 异步清除计数器 可予制四位二进制异步清除计数器 可预置 BCD 同步清除计数器 可予制四位二进制同步清除计数器 八位串行入/并行输出移位寄存器 八位并行入/串行输出移位寄存器 八位并入/串出移位寄存器 二进制四位加/减同步计数器 开路输出六同相缓冲/驱动器 开路输出 4×4 寄存器堆 三态输出四位 D 型寄存器 带公共时钟和复位六 D 触发器 带公共时钟和复位四 D 触发器 9 位奇数/偶数发生器/校验器 算术逻辑同步加/减计数器 二进制同步可逆计数器 可预置 BCD 双时钟可逆计数器 可预置四位二进制双时钟可逆计数
74LS15 TTL 开路输出 3 输入端三与门
74系列的主要芯片
你把74系列的主要芯片的功能都学习一遍，俺给你开一个清单~~~~~~ mcu基本功之一~~~~~~~~~~~~~~~~~74系列芯片很多，常用的需要掌握的TTL LS/HC芯片74LS00 2输入四与非门74LS04六倒相器74LS06六高压输出反相缓冲器/驱动器(oc,30v)74LS07六高压输出缓冲器/驱动器(oc,30v)74LS14六倒相器(斯密特触发)74LS32 2输入四或门74LS138 3-8线译码器/多路转换器74LS164 8位并行输出串行移位寄存器74LS165并行输入8位移位寄存器(补码输出)74LS240八缓冲器/线驱动器/线接收器(反码三态输出)74LS244八缓冲器/线驱动器/线接收器74LS245八双向总线收发器74LS273八d触发器74LS373八d锁存器74LS541八位三态总线缓冲器74LS573八D锁存器（这个芯片上面没有）74LS574八D锁存器（这个芯片上面没有）74LS595 8位输出锁存移位寄存器7400 2输入端四与非门7401集电极开路2输入端四与非门7402 2输入端四或非门7403集电极开路2输入端四与非门7404六反相器7405集电极开路六反相器7406集电极开路六反相高压驱动器7407集电极开路六正相高压驱动器7408 2输入端四与门7409集电极开路2输入端四与门7410 3输入端3与非门74107 带清除主从双J-K触发器74109 带预置清除正触发双J-K触发器7411 3输入端3与门74112 带预置清除负触发双J-K触发器7412开路输出3输入端三与非门74121 单稳态多谐振荡器74122 可再触发单稳态多谐振荡器74123 双可再触发单稳态多谐振荡器74125 三态输出高有效四总线缓冲门74126 三态输出低有效四总线缓冲门7413 4输入端双与非施密特触发器74132 2输入端四与非施密特触发器74133 13输入端与非门74136 四异或门74138 3-8线译码器/复工器74139 双2-4线译码器/复工器7414六反相施密特触发器74145 BCD—十进制译码/驱动器7415开路输出3输入端三与门74150 16选1数据选择/多路开关74151 8选1数据选择器74153 双4选1数据选择器74154 4线—16线译码器74155 图腾柱输出译码器/分配器74156 开路输出译码器/分配器74157 同相输出四2选1数据选择器74158 反相输出四2选1数据选择器7416开路输出六反相缓冲/驱动器74160 可预置BCD异步清除计数器74161 可予制四位二进制异步清除计数器74162 可预置BCD同步清除计数器74163 可予制四位二进制同步清除计数器74164 八位串行入/并行输出移位寄存器74165 八位并行入/串行输出移位寄存器74166 八位并入/串出移位寄存器74169 二进制四位加/减同步计数器7417开路输出六同相缓冲/驱动器74170 开路输出4×4寄存器堆74173 三态输出四位D型寄存器74174 带公共时钟和复位六D触发器74175 带公共时钟和复位四D触发器74180 9位奇数/偶数发生器/校验器74181算术逻辑单元/函数发生器74185二进制—BCD代码转换器74190 BCD同步加/减计数器74191二进制同步可逆计数器74192可预置BCD双时钟可逆计数器74193可预置四位二进制双时钟可逆计数器74194四位双向通用移位寄存器74195四位并行通道移位寄存器74196十进制/二-十进制可预置计数锁存器74197二进制可预置锁存器/计数器7420 4输入端双与非门7421 4输入端双与门7422开路输出4输入端双与非门74221 双/单稳态多谐振荡器74240 八反相三态缓冲器/线驱动器74241 八同相三态缓冲器/线驱动器74243 四同相三态总线收发器74244 八同相三态缓冲器/线驱动器74245 八同相三态总线收发器74247 BCD—7段15V输出译码/驱动器74248 BCD—7段译码/升压输出驱动器74249 BCD—7段译码/开路输出驱动器74251三态输出8选1数据选择器/复工器74253 三态输出双4选1数据选择器/复工器74256 双四位可寻址锁存器74257 三态原码四2选1数据选择器/复工器74258 三态反码四2选1数据选择器/复工器74259八位可寻址锁存器/3-8线译码器7426 2输入端高压接口四与非门74260 5输入端双或非门74266 2输入端四异或非门7427 3输入端三或非门74273 带公共时钟复位八D触发器74279 四图腾柱输出S-R锁存器7428 2输入端四或非门缓冲器74283 4位二进制全加器74290二/五分频十进制计数器74293 二/八分频四位二进制计数器74295 四位双向通用移位寄存器74298四2输入多路带存贮开关74299 三态输出八位通用移位寄存器7430 8输入端与非门7432 2输入端四或门74322 带符号扩展端八位移位寄存器74323 三态输出八位双向移位/存贮寄存器7433开路输出2输入端四或非缓冲器74347 BCD—7段译码器/驱动器74352 双4选1数据选择器/复工器74353 三态输出双4选1数据选择器/复工器74365门使能输入三态输出六同相线驱动器74365门使能输入三态输出六同相线驱动器74366门使能输入三态输出六反相线驱动器74367 4/2线使能输入三态六同相线驱动器74368 4/2线使能输入三态六反相线驱动器7437开路输出2输入端四与非缓冲器74373 三态同相八D锁存器74374 三态反相八D锁存器74375 4位双稳态锁存器74377 单边输出公共使能八D锁存器74378 单边输出公共使能六D锁存器74379 双边输出公共使能四D锁存器7438开路输出2输入端四与非缓冲器74380 多功能八进制寄存器7439开路输出2输入端四与非缓冲器74390 双十进制计数器74393 双四位二进制计数器7440 4输入端双与非缓冲器7442 BCD—十进制代码转换器74352 双4选1数据选择器/复工器74353 三态输出双4选1数据选择器/复工器74365门使能输入三态输出六同相线驱动器74366门使能输入三态输出六反相线驱动器74367 4/2线使能输入三态六同相线驱动器74368 4/2线使能输入三态六反相线驱动器7437开路输出2输入端四与非缓冲器74373 三态同相八D锁存器74374 三态反相八D锁存器74375 4位双稳态锁存器74377 单边输出公共使能八D锁存器74378 单边输出公共使能六D锁存器74379 双边输出公共使能四D锁存器7438开路输出2输入端四与非缓冲器74380 多功能八进制寄存器7439开路输出2输入端四与非缓冲器74390 双十进制计数器74393 双四位二进制计数器7440 4输入端双与非缓冲器7442 BCD—十进制代码转换器74447 BCD—7段译码器/驱动器7445 BCD—十进制代码转换/驱动器74450 16:1多路转接复用器多工器74451 双8:1多路转接复用器多工器74453 四4:1多路转接复用器多工器7446 BCD—7段低有效译码/驱动器74460 十位比较器74461 八进制计数器74465 三态同相2与使能端八总线缓冲器74466 三态反相2与使能八总线缓冲器74467 三态同相2使能端八总线缓冲器74468 三态反相2使能端八总线缓冲器74469 八位双向计数器7447 BCD—7段高有效译码/驱动器7448 BCD—7段译码器/内部上拉输出驱动74490双十进制计数器74491 十位计数器74498 八进制移位寄存器7450 2-3/2-2输入端双与或非门74502 八位逐次逼近寄存器74503 八位逐次逼近寄存器7451 2-3/2-2输入端双与或非门74533 三态反相八D锁存器74534 三态反相八D锁存器7454四路输入与或非门74540 八位三态反相输出总线缓冲器7455 4输入端二路输入与或非门74563 八位三态反相输出触发器74564八位三态反相输出D触发器74573 八位三态输出触发器74574八位三态输出D触发器74645 三态输出八同相总线传送接收器74670 三态输出4×4寄存器堆7473带清除负触发双J-K触发器7474带置位复位正触发双D触发器7476带预置清除双J-K触发器7483四位二进制快速进位全加器7485四位数字比较器7486 2输入端四异或门7490可二/五分频十进制计数器7493可二/八分频二进制计数器7495四位并行输入\输出移位寄存器7497 6位同步二进制乘法器终于找到光藕了部分光电藕合器型号及介绍,PS,PC,TLP系列请大家不要使用部分光电藕合器型号及介绍,PS,PC,TLP系列请大家不要使用本站即将推出光藕部分的详细资料，请大家关注光藕，光偶，是光电耦合器，光电偶合器的简称4N25TRANSISTOR 6 Pin DIP w/ Base LEAD4N26TRANSISTOR 6 Pin DIP w/ Base LEAD4N27TRANSISTOR 6 Pin DIP w/ Base LEAD4N28TRANSISTOR 6 Pin DIP w/ Base LEAD4N29 Darlington 6 Pin w/ Base LEAD4N30 Darlington 6 Pin w/ Base LEAD4N31 Darlington 6 Pin w/ Base LEAD4N32 Darlington 6 Pin w/ Base LEAD4N33 Darlington 6 Pin w/ Base LEAD4N35TRANSISTOR 6 Pin DIP w/ Base LEAD4N36TRANSISTOR 6 Pin DIP w/ Base LEAD4N37TRANSISTOR 6 Pin DIP w/ Base LEAD4N38TRANSISTOR 6 Pin DIP w/ Base LEAD4N38A TRANSISTOR 6 Pin DIP w/ Base LEAD4N39 SCR 6 Pin, SINGLE4N40 SCR 6 Pin, SINGLE6N135 High Speed TRANSISTOR High Speed, SINGLE6N136 High Speed TRANSISTOR6N135 w/ High C.M.R. 6N137 High Speed LOGIC LS / TTL Compatible6N138 High Speed, High Gain SINGLE Channel, High Gain 6N139 High Speed, High Gain 6N138 w/ High C.M.R. CNX62A TRANSISTOR 6 Pin DIP w/o Base LEADCNX72A TRANSISTOR 6 Pin DIP w/ Base LEADCNX82A TRANSISTOR 6 Pin DIP w/o Base LEADCNX83A TRANSISTOR 6 Pin DIP w/ Base LEADCNY17-1TRANSISTOR 6 Pin DIP w/ Base LEADCNY17-2TRANSISTOR 6 Pin DIP w/ Base LEADCNY17-3TRANSISTOR 6 Pin DIP w/ Base LEADCNY17-4TRANSISTOR 6 Pin DIP w/ Base LEADCNY17-5 TRANSISTOR 6 Pin DIP w/ Base LEADCNY17F-1TRANSISTOR 6 Pin DIP w/o Base LEADCNY17F-2TRANSISTOR 6 Pin DIP w/o Base LEADCNY17F-3TRANSISTOR 6 Pin DIP w/o Base LEADCNY17F-4TRANSISTOR 6 Pin DIP w/o Base LEADCNY30 SCR 6 Pin, SINGLECNY34 SCR 6 Pin, SINGLECNY35TRANSISTOR AC Input, 6 Pin SINGLECNY75A TRANSISTOR 6 Pin DIP w/ Base LEADCNY75B TRANSISTOR 6 Pin DIP w/ Base LEADCNY75C TRANSISTOR 6 Pin DIP w/ Base LEADCQY80TRANSISTOR 6 Pin DIP w/ Base LEADH11A1TRANSISTOR 6 Pin DIP w/ Base LEADH11A2TRANSISTOR 6 Pin DIP w/ Base LEADH11A3TRANSISTOR 6 Pin DIP w/ Base LEADh11a4TRANSISTOR 6 Pin DIP w/ Base LEADH11A5TRANSISTOR 6 Pin DIP w/ Base LEADH11AA1TRANSISTOR AC Input, 6 Pin SINGLEH11AA2TRANSISTOR AC Input, 6 Pin SINGLEH11AA3TRANSISTOR AC Input, 6 Pin SINGLEH11AA4TRANSISTOR AC Input, 6 Pin SINGLEH11A V1TRANSISTOR 6 Pin DIP w/ Base LEADH11A V2TRANSISTOR 6 Pin DIP w/ Base LEADH11A V3TRANSISTOR 6 Pin DIP w/ Base LEADH11B1 Darlington 6 Pin w/ Base LEADH11B2 Darlington 6 Pin w/ Base LEADH11B3 Darlington 6 Pin w/ Base LEADH11C1 SCR 6 Pin, SINGLEH11C2 SCR 6 Pin, SINGLEH11C3 SCR 6 Pin, SINGLEH11C4 SCR 6 Pin, SINGLEH11C5 SCR 6 Pin, SINGLEH11C6 SCR 6 Pin, SINGLEH11D1TRANSISTOR 6 Pin DIP, High V oltageH11D2TRANSISTOR 6 Pin DIP, High V oltageH11D3TRANSISTOR 6 Pin DIP, High V oltageH11D4TRANSISTOR 6 Pin DIP, High V oltageH11F1 FET 6 Pin DIP, Symmetrical Bilateral Photo Detector OUTPUTH11F2 FET 6 Pin DIP, Symmetrical Bilateral Photo Detector OUTPUTH11F3 FET 6 Pin DIP, Symmetrical Bilateral Photo Detector OUTPUTH11G1 Darlington 6 Pin w/ Base LEAD & High BVCEOH11G2 Darlington 6 Pin w/ Base LEADH11G3 Darlington 6 Pin w/ Base LEADH11J1 Triac 6 Pin, Non Zero CrossingH11J2 Triac 6 Pin, Non Zero CrossingH11J3 Triac 6 Pin, Non Zero CrossingH11J4 Triac 6 Pin, Non Zero CrossingH11J5 Triac 6 Pin, Non Zero CrossingH11L1 Schmitt Trigger SINGLE Channel DIP, Microprocessor Compatible H11L2 Schmitt Trigger SINGLE Channel DIP, Microprocessor Compatible H11L3 Schmitt Trigger SINGLE Channel DIP, Microprocessor Compatible H11L4 Schmitt Trigger SINGLE Channel DIP, Microprocessor Compatible H24A1TRANSISTOR 4 Pin PACKAGE No Base LEADH24A2TRANSISTOR 4 Pin PACKAGE No Base LEADH24A3 TRANSISTOR 4 Pin PACKAGE No Base LEADH24A4 TRANSISTOR 4 Pin PACKAGE No Base LEADH24B1 Darlington 6 Pin w/o Base LEADH24B2 Darlington 6 Pin w/o Base LEADH24B3 Darlington 6 Pin w/o Base LEADicpl2530 High Speed TRANSISTOR High Speed, DUALicpl2531 High Speed TRANSISTOR icpl2530 w/ High C.M.R.ICPL2533 High Speed TRANSISTOR High Speed, DUAL ICPL2601 High Speed LOGIC6N137 w/ High C.M.R.ICPL2611 High Speed LOGIC ICPL2601 W/ 5000V/us C.M.R. icpl2630 High Speed LOGIC DUAL ChannelICPL2631 High Speed LOGIC icpl2630 w/ High C.M.R. ICPL2730 Darlington DUAL Channel, High GainICPL2731 Darlington DUAL Channel, High GainICPL4502 TRANSISTOR High Speed / C.M.R., SINGLEIL1 TRANSISTOR 6 Pin DIP w/ Base LEADIL2 TRANSISTOR 6 Pin DIP w/ Base LEADIL5 TRANSISTOR 6 Pin w/ Base LEADIL74TRANSISTOR 6 Pin w/ Base LEADild1TRANSISTOR 8 Pin, DUALILD2TRANSISTOR 8 Pin, DUALILD5TRANSISTOR 8 Pin, DUALILD74TRANSISTOR 8 Pin, DUALILQ1TRANSISTOR 16 Pin, QuadILQ2TRANSISTOR 16 Pin, QuadILQ5TRANSISTOR 16 Pin, QuadILQ74TRANSISTOR 16 Pin, QuadIS1 TRANSISTOR 6 Pin w/ Base LEADIS121 Mini Flat PACKAGE TRANSISTORIS126 Mini Flat PACKAGE AC InputIS181 Mini Flat PACKAGE TRANSISTORIS201TRANSISTOR 6 Pin w/ Base LEADIS202TRANSISTOR 6 Pin w/ Base LEADIS203TRANSISTOR 6 Pin w/ Base LEADIS204 TRANSISTOR 6 Pin w/ Base LEADIS204-1 TRANSISTOR Low POWER, 6 Pin w/ Base LEADIS205TRANSISTOR 6 Pin w/o Base LEADIS205-1 TRANSISTOR Low POWER, 6 Pin w/o Base LEAD IS205-2 TRANSISTOR Low POWER, 6 Pin w/o Base LEAD IS206TRANSISTOR 6 Pin w/o Base LEADIS2701-1 Mini Flat PACKAGE TRANSISTORIS2702-1 Mini Flat PACKAGE DarlingtonIS2705-1 Mini Flat PACKAGE AC InputIS3020 Triac Non Zero Crossing, 6 PinIS3021 Triac Non Zero Crossing, 6 PinIS3052 Triac Non Zero Crossing, 6 PinIS354 Mini Flat PACKAGE AC InputIS355 Mini Flat PACKAGE DarlingtonIS357 Mini Flat PACKAGE TRANSISTORis4n45 Darlington High Gain, SINGLEis4n46 Darlington High Gain, SINGLEIS6003 Triac Non Zero Crossing, 6 PinIS6005 Triac Non Zero Crossing, 6 PinIS6010 Triac Non Zero Crossing, 6 PinIS6015 Triac Non Zero Crossing, 6 PinIS6030 Triac Non Zero Crossing, 6 PinIS604TRANSISTOR AC Input, 6 PinIS605 SCR 6 Pin, SINGLEIS606 SCR 6 Pin, SINGLEis607 Triac Non Zero Crossing, 6 Pinis608 Triac Non Zero Crossing, 6 PinIS609 Schmitt Trigger SINGLE Channel DIP, Microprocessor Compatible IS610 FET 6 Pin DIP, Symmetrical Bilateral Photo Detector OUTPUTIS611 FET 6 Pin DIP, Symmetrical Bilateral Photo Detector OUTPUTIS654A Discrete 3mm Dia. TI PkgIS655A Discrete 3mm Dia. TI PkgIS656A Discrete Side Emitter compatible w/ IS657 SeriesIS657A Discrete Buffer w/ RL between VCC & OUTPUTIS657B Discrete Buffer w/ Open Collector OUTPUTIS657C Discrete INVERTER w/ RL between VCC & OUTPUTIS657D Discrete INVERTER w/ Open Collector OUTPUTIS658A Discrete Side EmitterIS659A Discrete Side EmitterIS659D Discrete Side Emitter Photo DarlingtonIS660 Darlington High V oltage, 6 PinIS661 Darlington High V oltage, 6 PinIS662 Darlington High V oltage, 6 PinIS7000 Darlington 4 Pin DIP w/ High BVCEOIS725 Darlington High V oltage, 4 PinIS733TRANSISTOR AC Input, 6 Pinis74TRANSISTOR 6 Pin w/ Base LEADISD1TRANSISTOR 8 Pin, DUALISD201TRANSISTOR 8 Pin, DUALISD202TRANSISTOR 8 Pin, DUALISD203TRANSISTOR 8 Pin, DUALISD204 TRANSISTOR 8 Pin, DUALISD204-1 TRANSISTOR Low POWER, 8 Pin, DUALISD5TRANSISTOR 8 Pin, DUALISD74TRANSISTOR 8 Pin, DUALISP321-1TRANSISTOR 4 Pin, SINGLEISP321-2 TRANSISTOR 8 Pin, DUALISP321-4TRANSISTOR 16 Pin, QuadISP521-1TRANSISTOR 4 Pin, SINGLEISP521-2 TRANSISTOR 8 Pin, DUALISP620-1 TRANSISTOR AC Input, 4 Pin, SINGLE ISP620-2 TRANSISTOR AC Input, 8 Pin, DUAL ISP620-4 TRANSISTOR AC Input, 16 Pin, Quad ISP621-1TRANSISTOR 4 Pin, SINGLE<BR< td>。
