加油站防雷防静电检查表

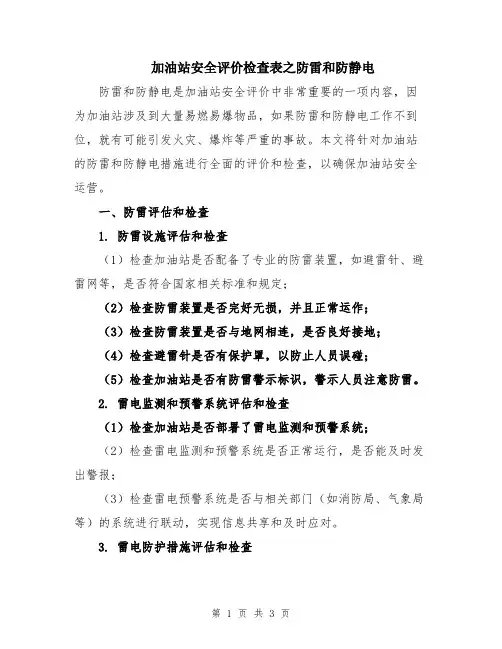

加油站安全评价检查表之防雷和防静电
加油站安全评价检查表之防雷和防静电防雷和防静电是加油站安全评价中非常重要的一项内容，因为加油站涉及到大量易燃易爆物品，如果防雷和防静电工作不到位，就有可能引发火灾、爆炸等严重的事故。
本文将针对加油站的防雷和防静电措施进行全面的评价和检查，以确保加油站安全运营。
一、防雷评估和检查1. 防雷设施评估和检查（1）检查加油站是否配备了专业的防雷装置，如避雷针、避雷网等，是否符合国家相关标准和规定；（2）检查防雷装置是否完好无损，并且正常运作；（3）检查防雷装置是否与地网相连，是否良好接地；（4）检查避雷针是否有保护罩，以防止人员误碰；（5）检查加油站是否有防雷警示标识，警示人员注意防雷。
2. 雷电监测和预警系统评估和检查（1）检查加油站是否部署了雷电监测和预警系统；（2）检查雷电监测和预警系统是否正常运行，是否能及时发出警报；（3）检查雷电预警系统是否与相关部门（如消防局、气象局等）的系统进行联动，实现信息共享和及时应对。
3. 雷电防护措施评估和检查（1）检查加油站的建筑物是否符合防雷要求，如是否有金属屋顶、金属网等；（2）检查加油站内部是否存在雷电防护死角，如高大金属构筑物、大型油罐等；（3）检查加油站是否有合理的避雷通道和避雷设施，如避雷板、避雷网等；（4）检查加油站内部是否存在弱电系统，如防爆电话、防爆对讲机等，确保人员在雷电天气下能及时沟通和疏散。
二、防静电评估和检查1. 静电防护区域评估和检查（1）检查加油站是否设有专门的静电防护区域，如静电防护室、静电防护区域等；（2）检查静电防护区域是否符合防静电要求，如是否有静电导地板、静电导带等；（3）检查静电防护区域是否有明确的入口和出口，且能够保证人员流线顺畅；（4）检查静电防护区域是否有强制性防静电装置，如静电接地装置、静电释放装置等。
2. 静电消除设备评估和检查（1）检查加油站是否配备了静电消除设备，如静电消除枪、静电消除机等；（2）检查静电消除设备是否正常运行，是否能有效地消除静电；（3）检查静电消除设备是否定期进行维护和校验，确保其稳定性和可靠性。

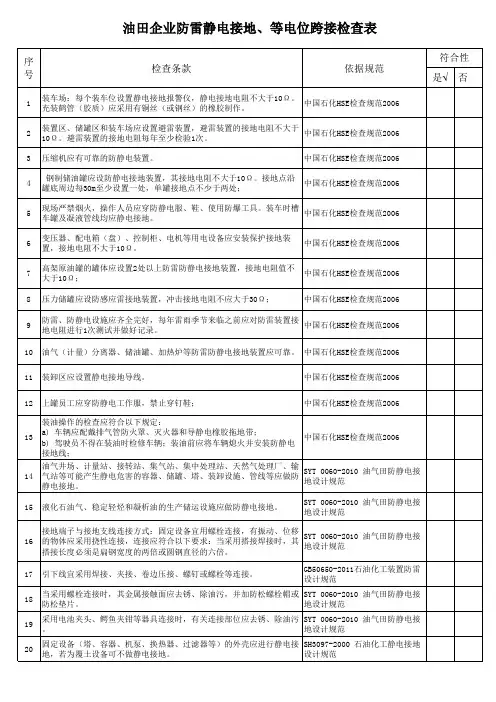

油田企业防雷静电接地、等电位跨接检查表
46 47 48 49 50 51 52 53 54
55
56
57
58
59
60
61
62
63
SY5984-2014油(气)田容器、管道 和装卸设施接地装置安全规范 SY5984-2014油(气)田容器、管道 和装卸设施接地装置安全规范 SY_5225-2012_石油天然气钻井、 开发、储运防火防爆安全生产技 术规程 SY_5225-2012_石油天然气钻井、 开发、储运防火防爆安全生产技 术规程 SY_5225-2012_石油天然气钻井、 开发、储运防火防爆安全生产技 术规程 SY_5225-2012_石油天然气钻井、 天然气湿气的含油污水排放，应密闭输送至钢制储罐内，罐体及进罐管 开发、储运防火防爆安全生产技 线应有可靠的接地。 术规程 SY_5225-2012_石油天然气钻井、 天然气加压：压缩机及连接的管汇应接地，接地电阻不大于10Ω 。 开发、储运防火防爆安全生产技 术规程 天然气处置装置：天然气处理装置在投产前或大修后重新投用前应进行 SY_5225-2012_石油天然气钻井、 气体置换，应配备可燃气体检测设备，当排放出的气体含氧量不大于2% 开发、储运防火防爆安全生产技 时为合格。用于置换的气体应为氮气等惰性气体，置换速度应不大于 术规程 3m/s。 稳定轻烃装卸：装车台至少设有两处接地（一处是罐车与大地连接，另 SY_5225-2012_石油天然气钻井、 一处是罐车与管线连接），接地电阻不大于10Ω ，并在其附近应设置静 开发、储运防火防爆安全生产技 电消除装置。 术规程 SY_5225-2012_石油天然气钻井、 稳定轻烃装卸：操作人员应穿戴防静电服和鞋，装卸作业前，应触摸导 开发、储运防火防爆安全生产技 静电装置。 术规程 SY_5225-2012_石油天然气钻井、 稳定轻烃装卸：装油完毕，应静止不小于2min后，再进行拆除接地线和 开发、储运防火防爆安全生产技 发动车辆。 术规程 机器设备和电动机安装在同一个金属底板上时，应将金属底板接地。安 GB50650-2011石油化工装置防雷 装在单独混凝土底座上或位于其他低导电材料制作的底板上时，应将二 设计规范 者用接地线连接在一起并接地。
加油站防雷、防静电设施专项安全检查表
经常检查加油枪胶管上的金属屏蔽线和机体之间的静电连接。
加油站的汽油罐车卸车场地，应设罐车卸车时用的防静电接地装置，并宜设置能检测跨接线及监视接地装置状态的静电接地仪。防静电接地装置的接地电阻不应大于100Ω。
6
静电接地设施
同一低压供电系统中，不应一部分设备外壳接零，另一部分接地保护；
3
罐固定设备的接地
室外的罐一般已设有防雷接地，可不必单独安装静电接地。但应按照静电接地的要求进行检查，对大于50M3 或直径在2.5m 以上的罐接地部分不得少于2 处，接地点应对称布置，其间距小于30m。
油罐等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。
4
建筑物防雷设施
当卸油管为非金属软管时，应使用导电耐油橡胶管。如使用的是普通耐油橡胶管，应在其表面外皮上缠绕直径不小于6MM的软铜线与管头和管路相连，通过管路接地。
装载油的汽车应使用导电性材料的轮胎，以利于接地。同时，在车体上必须装有电阻值在140. 一200. 之间的导电拖带。
各种类型的接地装置与车体连接时，连接的位置应在车站的侧面或后部，应远离物料的装入口、泄放口。
装有避雷针的建筑物上严禁架设低压线、通信线和广播线；
避雷带或避雷网宜用镀锌钢材。圆钢最小直径为 10mm,扁钢厚度不小于4mm，截面不小于60mm2；
拉地引下线如为铜线，应大于或等于16mm2；如为铝线应大于或等于25mm2；
5
防雷、防静电设施
爆炸危险环境场所的防雷装置应当每半年检测一次。
加油站的从业人员穿戴防静电服装。
凡因绝缘破坏而可能带有危险电压主的电气设备及电气装置其金属外壳和框架应可靠接地，接地电阻R 小于或等于4.；
加油站安全评价检查表之防雷和防静电范本
加油站安全评价检查表之防雷和防静电范本防雷和防静电安全是加油站安全的重要方面之一，防雷和防静电设施的有效运行和维护对于预防火灾和保障加油站工作人员和顾客的生命财产安全至关重要。
下面是一个针对加油站防雷和防静电设施的安全评价检查表范本，用于评估加油站的防雷和防静电安全性。
1. 防雷设施的安装和维护- [ ] 起雷击保护系统：加油站是否安装了起雷击保护系统，包括避雷针、避雷带等？- [ ] 避雷针的安装位置：避雷针是否安装在加油站的高处，且离加油机和储油罐等易燃易爆设施足够远？- [ ] 避雷带的安装位置：避雷带是否安装在加油站建筑的周围，以提供有效的保护？- [ ] 避雷设施的维护：避雷针和避雷带是否定期检查和维护？- [ ] 接地系统：加油站的接地系统是否正常运行，且与其他电气设备的接地系统连接良好？2. 防静电设施的安装和维护- [ ] 静电接地设施：加油站是否安装了静电接地设施，如接地线和接地网？- [ ] 接地线的安装位置：接地线是否安装在加油机和储油罐等易燃易爆设施的附近，以有效接地静电？- [ ] 接地线的固定和保护：接地线是否牢固固定，且有足够的保护措施，以防止被破坏或损坏？- [ ] 静电消除设施：加油站是否安装了静电消除设施，如静电消除器或接地装置？- [ ] 静电消除设施的维护：静电消除设施是否定期检查和维护，以保证其有效运行？3. 人员安全培训和注意事项- [ ] 培训计划：加油站是否制定了防雷和防静电的培训计划，并对工作人员进行培训？- [ ] 培训内容：培训内容是否包括防雷和防静电设施的认识、操作注意事项和事故应急处置等？- [ ] 静电放电防护：工作人员是否了解静电放电的危害，并采取相应的防护措施，如穿防静电服装、戴防静电鞋等？- [ ] 报警装置：加油站是否配备了防雷和防静电设备故障报警装置，能够及时发出警报并采取相应的应急措施？4. 检查和维护记录- [ ] 检查记录：加油站是否有防雷和防静电设施的检查记录，记录着每次检查的时间、检查人员和检查结果等信息？- [ ] 维护记录：加油站是否有防雷和防静电设施的维护记录，记录着每次维护的时间、维护人员和维护内容等信息？- [ ] 故障处理记录：加油站是否有防雷和防静电设施故障处理记录，记录着每次故障的时间、处理人员和处理结果等信息？加油站防雷和防静电设施的安全评价检查表将有助于加油站管理人员和工作人员对加油站的防雷和防静电设施进行全面检查和维护，确保设施的有效运行和安全性，从而预防火灾和事故的发生。
加油站安全评价检查表之防雷和防静电
加油站安全评价检查表之防雷和防静电防雷和防静电是加油站安全评价中非常重要的一部分内容。
由于加油站存储、运输和加注大量的可燃性液体，因此雷电和静电的存在可能会导致严重的安全事故。
为了保障加油站的安全运营，必须采取有效的措施来防止雷电和静电的影响。
下面是针对防雷和防静电措施的评价检查表。
1. 防雷设施a) 加油站周围是否安装了避雷针和避雷网？避雷针的高度和排列方式是否符合相关规定？b) 避雷针和避雷网是否定期维护和检查，确保其绝缘良好、无维修和破损？c) 加油站的屋顶和建筑物是否有合适的建构与接地系统，以将雷电击中的冲击力转移到地下？d) 是否为每个加油泵和加油枪提供了防雷保护设备，如雷电损坏管道的保护装置等？2. 防静电设施a) 加油站周围是否存在导电性较低的地面，以便迅速将静电释放到地下？b) 加油岛的地面是否平整，无磨损和破损，以确保静电的迅速导出？c) 加油泵和加油枪是否具备防静电功能，如加油枪上的静电消除装置？d) 加油站的油罐和输送管道是否安装了静电控制设备，如静电接地装置和静电防护装置？3. 防雷和防静电操作规程a) 是否有明确的操作规程，规定员工在雷电和静电高发期间的工作要求和安全措施？b) 是否进行过相关培训，确保员工能够正确操作防雷和防静电设备，并知晓相关安全知识？c) 是否定期开展防雷和防静电设备的检查和维护，例如定期检查防雷针、避雷网、静电消除装置等设备的工作状态和效果？d) 是否定期组织防雷和防静电演练，以确保员工在紧急情况下能够快速、正确地采取应急措施？4. 监测设备和报警系统a) 是否安装了防雷和防静电监测设备，及时发现异常情况并采取相应措施？b) 防雷和防静电监测设备是否连接到报警系统，一旦监测到雷电或静电问题，能迅速发出警报并采取相应措施？综上所述，防雷和防静电措施对于加油站的安全运营至关重要。
通过对防雷和防静电设施、操作规程以及监测设备和报警系统的评价和检查，可以有效地发现问题，并及时采取措施加以修复和改进，以保障加油站的安全性。

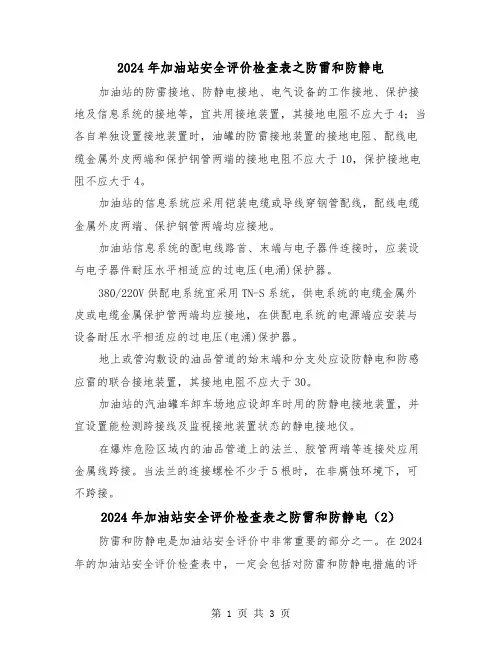

2024年加油站安全评价检查表之防雷和防静电(2篇)
2024年加油站安全评价检查表之防雷和防静电加油站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4；当各自单独设置接地装置时，油罐的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地电阻不应大于10，保护接地电阻不应大于4。
加油站的信息系统应采用铠装电缆或导线穿钢管配线，配线电缆金属外皮两端、保护钢管两端均应接地。
加油站信息系统的配电线路首、末端与电子器件连接时，应装设与电子器件耐压水平相适应的过电压(电涌)保护器。
380/220V供配电系统宜采用TN-S系统，供电系统的电缆金属外皮或电缆金属保护管两端均应接地，在供配电系统的电源端应安装与设备耐压水平相适应的过电压(电涌)保护器。
地上或管沟敷设的油品管道的始末端和分支处应设防静电和防感应雷的联合接地装置，其接地电阻不应大于30。
加油站的汽油罐车卸车场地应设卸车时用的防静电接地装置，并宜设置能检测跨接线及监视接地装置状态的静电接地仪。
在爆炸危险区域内的油品管道上的法兰、胶管两端等连接处应用金属线跨接。
当法兰的连接螺栓不少于5根时，在非腐蚀环境下，可不跨接。
2024年加油站安全评价检查表之防雷和防静电（2）防雷和防静电是加油站安全评价中非常重要的部分之一。
在2024年的加油站安全评价检查表中，一定会包括对防雷和防静电措施的评估。
下面是针对防雷和防静电的一些常见评估项目和注意事项，供参考。
一、防雷措施评估1. 防雷设备的安装与维护：- 检查加油站是否安装了符合国家标准的防雷设备，如避雷针、避雷带等。
- 检查防雷设备是否完好无损，无锈蚀、断裂等情况。
- 检查防雷设备的接地是否良好，接地电阻是否符合标准要求。
2. 雷击事故隐患排查：- 检查加油站周边是否有高耸物体，如建筑物、树木等，是否会成为雷击的目标。
- 检查加油站内部是否存在易导电的设备或材料，是否存在雷击风险。
3. 雷电警报和应急处理：- 检查加油站是否配备了雷电警报装置，是否能够及时发出警报。
加油站安全评价检查表之防雷和防静电
行业资料：________ 加油站安全评价检查表之防雷和防静电单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页加油站安全评价检查表之防雷和防静电加油站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4；当各自单独设置接地装置时，油罐的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地电阻不应大于10，保护接地电阻不应大于4。
加油站的信息系统应采用铠装电缆或导线穿钢管配线，配线电缆金属外皮两端、保护钢管两端均应接地。
加油站信息系统的配电线路首、末端与电子器件连接时，应装设与电子器件耐压水平相适应的过电压(电涌)保护器。
380/220V供配电系统宜采用TN-S系统，供电系统的电缆金属外皮或电缆金属保护管两端均应接地，在供配电系统的电源端应安装与设备耐压水平相适应的过电压(电涌)保护器。
地上或管沟敷设的油品管道的始末端和分支处应设防静电和防感应雷的联合接地装置，其接地电阻不应大于30。
加油站的汽油罐车卸车场地应设卸车时用的防静电接地装置，并宜设置能检测跨接线及监视接地装置状态的静电接地仪。
在爆炸危险区域内的油品管道上的法兰、胶管两端等连接处应用金属线跨接。
当法兰的连接螺栓不少于5根时，在非腐蚀环境下，可不跨接。
第 2 页共 6 页加油站安全隐患与管理当前，全国各地都在进行加油站的专项治理，我们在专项治理检查中发现，加油站的消防安全管理中有以下几个方面的问题，很容易被忽视：1、汽车油罐车采用敞开式和喷溅式卸油加油站的汽车油罐车卸油必须采用密闭卸油方式，卸油管与油罐进油管的连接，应采用快速接头。
因为不密闭的卸油容易造成油品的挥发，增加损耗，且油气还会沿地面扩散，若遇火源极易引起火灾。
而喷溅式卸油容易使油品产生静电发生火花，引起着火。
加油站防雷防静电检查表格
加油站防雷防静电检查表被检单位：1加油站卸油检查表标准要求检查状况序号检查内容槽（罐）车卸油处宜设置防爆静电接地报警仪。
卸油处应设置静电接地端子。
1 接地卸油处的静电接地端子的接地电阻值＜100Ω。
车后部拖地带应与地面接触，拖地带内的铜线应与车体连通。
2卸油前静置时间许多于15min。
导电耐油胶管两头金属卡头一定连通；3卸油管防静电型胶管两头电阻值不得大于106Ω。
卸车时四周不得有任何火花存在。
4卸车时四周环境槽车四周设置警告围带。
5卸油口卸油口内的法兰等一定跨接并接地。
距卸油口 3m处设置警告围带。
操作人员、槽车司机一定穿防静电工作服6着装与防静电工作鞋。
人体静电除去装7卸油口处应安装本安型人体静电除去器。
置2加油站加油作业检查表序号检查内容标准要求检查状况1 加油方式加油枪应卡到油箱后再启动加油。
严禁给塑料桶加油；2 给油桶加油金属油桶加油时，加油枪应与金属桶壁接触。
油桶不可以放在绝缘板上。
在加油过程中严禁加油岛周边的电气作业、3 其余作业各样施工作业等。
4加油员一定穿防静电工作服与防静电工作着装鞋。
3覆土油罐检查表序号检查内容标准要求检查状况油罐应进行防雷接地，且接地址不该1 接地少于两处，接地电阻值＜ 10Ω。
地面上部应设置两个对称的断接卡，2 断接卡断接卡要用 2 个 M10的螺栓连结，断接卡的接触电阻值＜Ω。
通气管阻火器跨接通气管阻火器法兰应跨接。
3状况覆土油罐操作井内操作井内的法兰阀门等一定进行跨4的跨接状况接。
埋地油罐应与露出地面的工艺管道互相做电气连结并接地。
5 管线地上或管沟敷设的油品管道的始、尾端和分支处应布防静电和防感觉雷的结合接地，其接地电阻不该大于 30Ω。
4罩棚检查表序号检查内容标准要求检查状况1防雷罩棚上部应安装避雷带。
罩棚立柱接地电阻2 罩棚立柱应设置接地电阻测试点。
测试测试点。
点的断接卡要用 2 个 M10的螺栓连结，断接卡的接触电阻值＜Ω。
3接地罩棚接地电阻值＜10Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
接地
罩棚接地电阻值V10Qo
检查人:
检查时间:
标准要求
检查情况
1
接地
油罐应进行防雷接地，且接地点不应 少于两处，接地电阻值V10Q。
2
断接卡
地面上部应设置两个对称的断接卡，
断接卡要用2个M10的螺栓连接，断
接卡的接触电阻值V 0.03 Qo
3
通气管阻火器跨接
情况
通气管阻火器法兰应跨接。
4
覆土油罐操作井内
的跨接情况
操作井内的法兰阀门等必须进行跨 接。
防静电型胶管两端电阻值不得大于106Qo
4
卸车时周围环境
卸车时周围不得有任何火花存在。
槽车周围设置警示围带。
5
卸油口
卸油口内的法兰等必须跨接并接地。
距卸油口3m处设置警示围带。
6
着装
操作人员、槽车司机必须穿防静电工作服 与防静电工应安装本安型人体静电消除器。
2加油站加油作业检查表
5
管线
埋地油罐应与露出地面的工艺管道相互做 电气连接并接地。
地上或管沟敷设的油品管道的始、末端和
分支处应设防静电和防感应雷的联合接
地，其接地电阻不应大于30Qo
4罩棚检查表
序号
检杳内容
标准要求
检查情况
1
防雷
罩棚上部应安装避雷带。
2
罩棚立柱接地电阻 测试点。
罩棚立柱应设置接地电阻测试点。测试 点的断接卡要用2个M10的螺栓连接，
被检单位:
1加油站卸油检查表
序号
检查内容
标准要求
检查情况
1
接地
槽（罐）车卸油处宜设置防爆静电接地报 警仪。
卸油处应设置静电接地端了。
卸油处的静电接地端子的接地电阻值V
100Q。
车后部拖地带应与地面接触，拖地带内的
铜线应与车体连通。
2
卸油前静置时间
不少于15mi n。
3
卸油管
导电耐油胶管两端金属卡头必须连通；
序号
检杳内容
标准要求
检查情况
1
加油方式
加油枪应卡到油箱后再启动加油。
2
给油桶加油
禁止给塑料桶加油；
金属油桶加油时，加油枪应与金属桶壁接 触。油桶不能放在绝缘板上。
3
其他作业
在加油过程中禁止加油岛周边的电气作业、 各种施工作业等。
4
着装
加油员必须穿防静电工作服与防静电工作 鞋。
3覆土油罐检查表
序号
检杳内容
