建筑边坡工程A不同滑面形态的边坡稳定性计算方法

建筑边坡工程A不同滑面形态的边坡稳定性计算方法

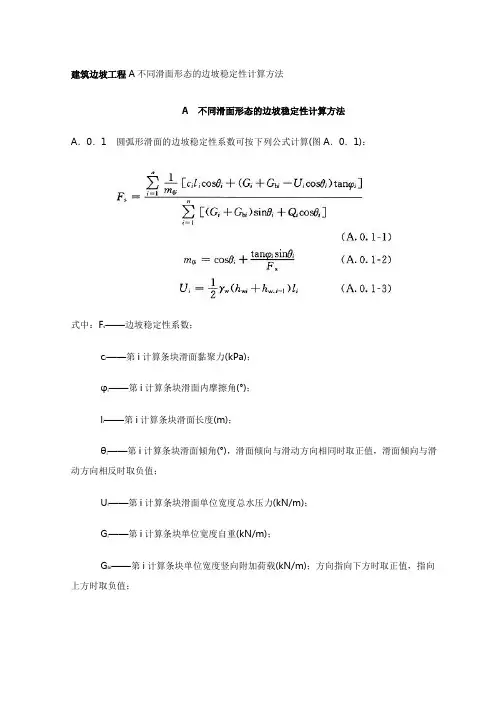

建筑边坡工程A不同滑面形态的边坡稳定性计算方法A 不同滑面形态的边坡稳定性计算方法A.0.1 圆弧形滑面的边坡稳定性系数可按下列公式计算(图A.0.1):式中:F s——边坡稳定性系数;c i——第i计算条块滑面黏聚力(kPa);φi——第i计算条块滑面内摩擦角(°);l i——第i计算条块滑面长度(m);θi——第i计算条块滑面倾角(°),滑面倾向与滑动方向相同时取正值,滑面倾向与滑动方向相反时取负值;U i——第i计算条块滑面单位宽度总水压力(kN/m);G i——第i计算条块单位宽度自重(kN/m);G bi——第i计算条块单位宽度竖向附加荷载(kN/m);方向指向下方时取正值,指向上方时取负值;Q i——第i计算条块单位宽度水平荷载(kN/m);方向指向坡外时取正值,指向坡内时取负值;h wi,h w,i-1——第i及第i-1计算条块滑面前端水头高度(m);γw——水重度,取10kN/m3;i——计算条块号,从后方起编;n——条块数量。

图A.0.1 圆弧形滑面边坡计算示意A.0.2 平面滑动面的边坡稳定性系数可按下列公式计算(图A.0.2):图A.0.2 平面滑动面边坡计算简图式中:T——滑体单位宽度重力及其他外力引起的下滑力(kN/m);R——滑体单位宽度重力及其他外力引起的抗滑力(kN/m);c——滑面的黏聚力(kPa);φ——滑面的内摩擦角(°);L——滑面长度(m);G——滑体单位宽度自重(kN/m);G b——滑体单位宽度竖向附加荷载(kN/m);方向指向下方时取正值,指向上方时取负值;θ——滑面倾角(°);U——滑面单位宽度总水压力(kN/m);V——后缘陡倾裂隙面上的单位宽度总水压力(kN/m);Q——滑体单位宽度水平荷载(kN/m);方向指向坡外时取正值,指向坡内时取负值;h w——后缘陡倾裂隙充水高度(m),根据裂隙情况及汇水条件确定。

平面滑动及锚杆锚索计算

平面滑动及锚杆锚索计算

计算剖面计算剖面计算公式计算依据计算依据坡面图示坡面图示参数参数含义数值单位参数参数含义滑体面积2345m 2滑体面积滑体重度26.2kN/m 3滑体重度G 滑体单位宽度自重61439kN/m G 滑体单位宽度自重c 滑面黏聚力25kpa c 滑面黏聚力φ滑面内摩擦角19度φ滑面内摩擦角L 滑面长度155.2m L 滑面长度θ滑面倾角21度θ滑面倾角cos θ0.934cos θsin θ0.358sin θhw 后缘陡倾裂隙充水高度0m hw 后缘陡倾裂隙充水高度U 滑体单位宽度总水压力0kN/m U 滑体单位宽度总水压力V 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)0kN/m V 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)Gb 滑体单位宽度竖向附加荷载0kN/mGb 滑体单位宽度竖向附加荷载Q 滑面单位宽度水平荷载0kN/mQ 滑面单位宽度水平荷载R 滑体单位宽度重力及其他外力引起的抗滑力23630.0kN/mR 滑体单位宽度重力及其他外力引起的抗滑力滑面倾角35.0滑面倾角锚杆(索)倾角15.0锚杆(索)倾角单孔锚杆(索)轴向拉力标准值880.5单孔锚杆(索)轴向拉力标准值锚杆(索)横向间距 2.0锚杆(索)横向间距每列锚孔数0.0每列锚孔数整个剖面上锚杆所受的轴向拉力0.0整个剖面上锚杆所受的轴向拉力Ez 所有锚杆引起的沿滑面方向的抗滑力0.0Ez 所有锚杆引起的沿滑面方向的抗滑力T 滑体单位宽度重力及其他外力引起的下滑力22017.8kN/m T 滑体单位宽度重力及其他外力引起的下滑力Fst 安全系数 1.15Fst 安全系数设锚杆后的抗滑力23630.03设锚杆后的抗滑力设锚杆后的下滑力22017.77设锚杆后的下滑力Fs 稳定系数 1.07Fs 稳定系数边坡稳定状态基本稳定边坡稳定状态Ea 剩余下滑力1690.4kN/m Ea 剩余下滑力1-1剖面开挖开挖前的情况1-1剖面开挖后不设锚索的情况计算过程计算过程《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2《建筑边坡工程技术规范》(GB 50330-2013)附计算剖面计算剖面计算依据计算依据坡面图示坡面图示数值单位参数参数含义数值单位参数参数含义数值单位160.3m 2滑体面积661.575m 2滑体面积669.9m 226.5kN/m 3滑体重度26.5kN/m 3滑体重度26.2kN/m 34247.95kN/mG 滑体单位宽度自重17531.7375kN/m G 滑体单位宽度自重17551.38kN/m 40kpac 滑面黏聚力30kpa c 滑面黏聚力25kpa 18度φ滑面内摩擦角16度φ滑面内摩擦角16度48.47mL 滑面长度87.8m L 滑面长度73.66m 35.7度θ滑面倾角35.9度θ滑面倾角21度0.812cos θ0.810cos θ0.9340.584sin θ0.586sin θ0.3580mhw 后缘陡倾裂隙充水高度 3.2m hw 后缘陡倾裂隙充水高度0m 0kN/mU 滑体单位宽度总水压力1404.8kN/m U 滑体单位宽度总水压力0kN/m 0kN/mV 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)51.2kN/m V 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)0kN/m 0kN/mGb 滑体单位宽度竖向附加荷载0kN/m Gb 滑体单位宽度竖向附加荷载0kN/m 0kN/mQ 滑面单位宽度水平荷载0kN/m Q 滑面单位宽度水平荷载0kN/m 3059.7kN/mR 滑体单位宽度重力及其他外力引起的抗滑力6294.8kN/m R 滑体单位宽度重力及其他外力引起的抗滑力6540.0kN/m 35.0滑面倾角35.9滑面倾角21.015.0锚杆(索)倾角15.0锚杆(索)倾角15.0880.5单孔锚杆(索)轴向拉力标准值5000.0单孔锚杆(索)轴向拉力标准值593.22.0锚杆(索)横向间距 3.0锚杆(索)横向间距 3.00.0每列锚孔数 5.0每列锚孔数0.00.0整个剖面上锚杆所受的轴向拉力8333.3整个剖面上锚杆所受的轴向拉力0.00.0Ez 所有锚杆引起的沿滑面方向的抗滑力7110.0Ez 所有锚杆引起的沿滑面方向的抗滑力0.02478.9kN/mT 滑体单位宽度重力及其他外力引起的下滑力10321.6kN/m T 滑体单位宽度重力及其他外力引起的下滑力6289.9kN/m 1.15Fst 安全系数 1.15Fst 安全系数 1.153059.67设锚杆后的抗滑力13404.80设锚杆后的抗滑力6540.002478.85设锚杆后的下滑力10321.60设锚杆后的下滑力6289.851.23Fs 稳定系数 1.30Fs 稳定系数 1.04稳定边坡稳定状态稳定边坡稳定状态欠稳定-209.0kN/m Ea 剩余下滑力-1535.0kN/m Ea 剩余下滑力693.3kN/m况1-1剖面开挖后设5根锚索的情况2-2剖面开挖后不设锚索的情况计算过程计算过程3)附录A.0.2《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2计算剖面计算剖面计算剖面计算依据计算依据计算依据坡面图示坡面图示坡面图示参数参数含义数值单位参数参数含义数值单位滑体面积661.575m 2滑体面积661.575m 2滑体重度26.5kN/m 3滑体重度26.5kN/m 3G 滑体单位宽度自重17531.7375kN/m G 滑体单位宽度自重17531.7375kN/m c 滑面黏聚力30kpa c 滑面黏聚力30kpa φ滑面内摩擦角16度φ滑面内摩擦角16度L 滑面长度87.8m L 滑面长度87.8m θ滑面倾角35.6度θ滑面倾角35.6度cos θ0.813cos θ0.813sin θ0.582sin θ0.582hw 后缘陡倾裂隙充水高度7m hw 后缘陡倾裂隙充水高度7m U 滑体单位宽度总水压力3073kN/m U 滑体单位宽度总水压力3073kN/m V 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)245kN/m V 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)245kN/m Gb 滑体单位宽度竖向附加荷载0kN/mGb 滑体单位宽度竖向附加荷载0kN/m Q 滑面单位宽度水平荷载0kN/mQ 滑面单位宽度水平荷载0kN/m R 滑体单位宽度重力及其他外力引起的抗滑力5799.5kN/mR 滑体单位宽度重力及其他外力引起的抗滑力5799.5kN/m 滑面倾角35.6滑面倾角35.6锚杆(索)倾角15.0锚杆(索)倾角15.0单孔锚杆(索)轴向拉力标准值741.5单孔锚杆(索)轴向拉力标准值锚杆(索)横向间距 3.0锚杆(索)横向间距 3.0每列锚孔数 2.0每列锚孔数整个剖面上锚杆所受的轴向拉力494.4整个剖面上锚杆所受的轴向拉力0.0Ez 所有锚杆引起的沿滑面方向的抗滑力423.3Ez 所有锚杆引起的沿滑面方向的抗滑力0.0T 滑体单位宽度重力及其他外力引起的下滑力10404.8kN/m T 滑体单位宽度重力及其他外力引起的下滑力10404.8kN/m Fst 安全系数 1.15Fst 安全系数 1.15设锚杆后的抗滑力6222.84设锚杆后的抗滑力5799.51设锚杆后的下滑力10404.84设锚杆后的下滑力10404.84Fs 稳定系数0.60Fs 稳定系数0.56边坡稳定状态不稳定边坡稳定状态不稳定Ea 剩余下滑力5742.7kN/m Ea 剩余下滑力6166.1kN/m 计算过程计算过程2-2剖面开挖后设锚索的情况3-3剖面开挖后不设锚索的情况计算过程《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2计算剖面计算剖面计算依据计算依据坡面图示坡面图示参数参数含义数值单位参数参数含义数值单位参数滑体面积349.5m 2滑体面积438m 2滑体重度26.2kN/m 3滑体重度26.2kN/m 3G 滑体单位宽度自重9156.9kN/m G 滑体单位宽度自重11475.6kN/m G c 滑面黏聚力25kpa c 滑面黏聚力25kpa c φ滑面内摩擦角16度φ滑面内摩擦角16度φL 滑面长度54.9m L 滑面长度55.5m L θ滑面倾角21度θ滑面倾角21度θcos θ0.934cos θ0.934sin θ0.358sin θ0.358hw 后缘陡倾裂隙充水高度 1.5m hw 后缘陡倾裂隙充水高度 1.5m hw U 滑体单位宽度总水压力411.75kN/m U 滑体单位宽度总水压力416.25kN/m U V 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)11.25kN/m V 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)11.25kN/m V Gb 滑体单位宽度竖向附加荷载0kN/m Gb 滑体单位宽度竖向附加荷载0kN/m Gb Q 滑面单位宽度水平荷载0kN/m Q 滑面单位宽度水平荷载0kN/m Q R 滑体单位宽度重力及其他外力引起的抗滑力3704.6kN/mR 滑体单位宽度重力及其他外力引起的抗滑力4339.0kN/m R 滑面倾角21.0滑面倾角21.0锚杆(索)倾角15.0锚杆(索)倾角15.0单孔锚杆(索)轴向拉力标准值249.5单孔锚杆(索)轴向拉力标准值308.7锚杆(索)横向间距 3.0锚杆(索)横向间距 3.0每列锚孔数 1.0每列锚孔数整个剖面上锚杆所受的轴向拉力83.2整个剖面上锚杆所受的轴向拉力0.0Ez 所有锚杆引起的沿滑面方向的抗滑力81.3Ez 所有锚杆引起的沿滑面方向的抗滑力0.0Ez T 滑体单位宽度重力及其他外力引起的下滑力3292.0kN/m T 滑体单位宽度重力及其他外力引起的下滑力4123.0kN/m T Fst 安全系数 1.15Fst 安全系数 1.15Fst 设锚杆后的抗滑力3785.88设锚杆后的抗滑力4339.00设锚杆后的下滑力3292.04设锚杆后的下滑力4122.99Fs 稳定系数 1.15Fs 稳定系数 1.05Fs 边坡稳定状态稳定边坡稳定状态基本稳定Ea 剩余下滑力0.0kN/m Ea 剩余下滑力402.4kN/m Ea3-3剖面开挖后设锚杆的情况计算过程《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2K2+900剖面开挖后不设锚杆的情况计算过程《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2计算剖面计算依据坡面图示参数含义数值单位参数参数含义数值单位滑体面积438m 2滑体面积438m 2滑体重度26.2kN/m 3滑体重度25.68kN/m 3滑体单位宽度自重11475.6kN/m G 滑体单位宽度自重11247.84kN/m 滑面黏聚力25kpac 滑面黏聚力30kpa 滑面内摩擦角16度φ滑面内摩擦角22度滑面长度55.5mL 滑面长度55.5m 滑面倾角21度θ滑面倾角21度cos θ0.934cos θ0.934sin θ0.358sin θ0.358后缘陡倾裂隙充水高度 1.5m hw 后缘陡倾裂隙充水高度 1.5m 滑体单位宽度总水压力416.25kN/m U 滑体单位宽度总水压力416.25kN/m 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)11.25kN/mV 后缘陡倾裂隙面上单位宽度总水压力U(Kn/m)11.25kN/m 滑体单位宽度竖向附加荷载0kN/m Gb 滑体单位宽度竖向附加荷载0kN/m 滑面单位宽度水平荷载0kN/m Q 滑面单位宽度水平荷载0kN/m 滑体单位宽度重力及其他外力引起的抗滑力4339.0kN/mR 滑体单位宽度重力及其他外力引起的抗滑力5737.8kN/m 滑面倾角21.0滑面倾角21.0锚杆(索)倾角15.0锚杆(索)倾角15.0单孔锚杆(索)轴向拉力标准值308.7单孔锚杆(索)轴向拉力标准值308.7锚杆(索)横向间距 3.0锚杆(索)横向间距 3.0每列锚孔数 4.0每列锚孔数整个剖面上锚杆所受的轴向拉力411.6整个剖面上锚杆所受的轴向拉力0.0所有锚杆引起的沿滑面方向的抗滑力402.4Ez 所有锚杆引起的沿滑面方向的抗滑力0.0滑体单位宽度重力及其他外力引起的下滑力4123.0kN/mT 滑体单位宽度重力及其他外力引起的下滑力4041.4kN/m 安全系数 1.15Fst 安全系数 1.15设锚杆后的抗滑力4741.41设锚杆后的抗滑力5737.78设锚杆后的下滑力4122.99设锚杆后的下滑力4041.37稳定系数 1.15Fs 稳定系数 1.42边坡稳定状态基本稳定边坡稳定状态稳定剩余下滑力0.0kN/m Ea 剩余下滑力-1090.2kN/mK2+900剖面开挖后设4根锚杆的情况《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2计算过程K2+900剖面开挖后不设锚杆的情况《建筑边坡工程技术规范》(GB 50330-2013)附录A.0.2。

折线滑动法边坡稳定性设计计算书

折线滑动法边坡稳定性设计计算书

折线滑动法边坡稳定性设计计算书依据《建筑边坡工程技术规范》(GB 50330-2002)一. 参数信息具有导向性结构的土质边坡,滑动面一般近似折线形。

黄土边坡成折线形滑动,是折线滑动面的一例。

一般性粘土基础边坡,如果边坡土层内有固定的软弱面,或者土质的 c 与φ值有显著差别,且土层的层面成直线或近似直线,整个边坡的滑动面将成折线形。

(如图) 边坡土体类型为:红粘土;边坡工程安全等级:三级边坡(1.25);边坡稳定计算方法:水平力法;边坡土体重度为:19.00kN/m3;边坡土体内聚力为:27.00kPa;边坡土体内摩擦角:25.00°;边坡高度为:6.00m;边坡斜面倾角为:53.00°;边坡顶部均布荷载:12.00kN/m2。

二. 折线滑动法计算边坡稳定性如图所示的边坡,其边坡的最小稳定系数出现在三段折线的滑动面上;计算时,按土质条件将边坡分为三层,则整个土坡稳定系数 K ,可表示如下:式中:Q i——第 i 块土块滑动面上的滑动力;——第 i 块土块滑动面倾角;iφi——第 i 块土块土体内摩擦角;c i——第 i 块土块内聚力;l i——第 i 块土块滑动面长度。

如果土质比较均匀,或取有关指标的加权平均值,则可得稳定系数 K 的简化式为a 与b 为引用函数,等于式中: c ——边坡土体的内聚力;γ——边坡土体容重;Ωi——第 i 块土块的面积。

选定最危险滑动面,对不同的边坡结构参数,可得到 a 和 b 的简化公式为式中: n ——边坡率(α=arctg(1/n));φ——边坡土体内摩擦角;ξa——边坡高度的影响系数;ξb——边坡高度的影响系数。

坡高 H 影响系数表---------------------------------------------------------------------------------H(m) ξaξb H(m) ξaξb1 1.8209 60.80212 1.6374 29.36553 1.5388 19.18414 1.4725 14.18265 1.4230 11.22026 1.3838 9.26537 1.3515 7.8807 8 1.3241 6.84979 1.3004 6.0529 10 1.2796 5.419011 1.2611 4.9029 12 1.2444 4.474813 1.2292 4.1141 14 1.2153 3.806115 1.2026 3.5402 16 1.1907 3.308217 1.1797 3.1042 18 1.1694 2.923419 1.1598 2.7620 20 1.1507 2.617221 1.1421 2.4865 22 1.1340 2.368023 1.1263 2.2600 24 1.1190 2.161225 1.1120 2.0705 26 1.1054 1.987027 1.0990 1.9098 28 1.0929 1.838229 1.0870 1.7717 30 1.0814 1.7098---------------------------------------------------------------------------------对于坡高为6.00的边坡,查上表可得到ξa=1.3838,ξb=9.2653,所以可求得:a = (0.49 - 0.2×(1/0.75) +0.02×25.00) × 1.3838 = 1.00b = (0.1 - 0.03×(1/0.75)) × 9.2653 = 0.56此时的边坡稳定系数 K 为:K = 1.00 +(27.00/19.00)×0.56 = 1.795;此边坡稳定系数 K min≥ 1.25,满足边坡稳定性要求!。

边坡稳定计算书

边坡稳定计算书

1-1剖面顶部坡面------------------------------------------------------------------------计算项目:等厚土层土坡稳定计算 3------------------------------------------------------------------------[计算简图][控制参数]:采用规范: 通用方法计算目标: 安全系数计算滑裂面形状: 圆弧滑动法不考虑地震[坡面信息]坡面线段数 2坡面线号水平投影(m) 竖直投影(m) 超载数1 14.000 7.800 02 10.000 0.000 1超载1 距离0.010(m) 宽10.000(m) 荷载(15.00--15.00kPa) 270.00(度)[土层信息]上部土层数 1层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系全孔压(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数1 50.000 19.000 --- 18.000 5.500 --- --- --- --- --- --- ---下部土层数 2层号层厚重度饱和重度粘聚力内摩擦角水下粘聚水下内摩十字板强度增十字板羲强度增长系全孔压(m) (kN/m3) (kN/m3) (kPa) (度) 力(kPa) 擦角(度) (kPa) 长系数下值(kPa) 数水下值系数1 4.000 18.000 --- 10.000 25.000 --- ------ --- --- --- ---2 40.000 18.000 --- 10.000 25.000 --- --- --- --- --- --- ---不考虑水的作用[计算条件]圆弧稳定分析方法: 瑞典条分法土条重切向分力与滑动方向反向时: 当下滑力对待稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)------------------------------------------------------------------------计算结果:------------------------------------------------------------------------ 最不利滑动面:滑动圆心 = (5.200,17.160)(m)滑动半径 = 17.156(m)滑动安全系数 = 1.065起始x 终止x li Ci 謎条实重浮力地震力渗透力附加力X 附加力Y 下滑力抗滑力(m) (m) (度) (m) (kPa) (度) (kN) (kN) (kN) (kN) (kN) (kN) (kN) (kN)--------------------------------------------------------------------------------------------------------------------0.962 1.893 -12.707 0.95 18.00 5.50 6.45 0.00 0.00 0.000.00 0.00 -1.42 17.791.8932.825 -9.535 0.94 18.00 5.50 18.87 0.00 0.00 0.00 0.00 0.00 -3.13 18.792.8253.756 -6.393 0.94 18.00 5.50 30.36 0.00 0.00 0.00 0.00 0.00 -3.38 19.773.7564.687 -3.270 0.93 18.005.50 40.93 0.00 0.00 0.00 0.00 0.00 -2.34 20.734.6875.619 -0.157 0.93 18.00 5.50 50.61 0.00 0.00 0.00 0.00 0.00 -0.14 21.645.6196.550 2.955 0.93 18.00 5.50 59.38 0.00 0.00 0.00 0.00 0.00 3.06 22.506.5507.481 6.077 0.94 18.00 5.50 67.26 0.00 0.00 0.00 0.00 0.00 7.12 23.307.481 8.412 9.217 0.94 18.00 5.50 74.23 0.00 0.00 0.00 0.00 0.00 11.89 24.048.412 9.344 12.385 0.95 18.00 5.50 80.26 0.00 0.00 0.00 0.00 0.00 17.21 24.719.344 10.275 15.592 0.97 18.00 5.50 85.34 0.00 0.00 0.00 0.00 0.00 22.94 25.3210.275 11.206 18.850 0.98 18.00 5.50 89.41 0.00 0.00 0.00 0.00 0.00 28.89 25.8611.206 12.137 22.173 1.01 18.00 5.50 92.41 0.00 0.00 0.00 0.00 0.00 34.88 26.3412.137 13.069 25.577 1.03 18.00 5.50 94.30 0.00 0.00 0.00 0.00 0.00 40.71 26.7813.069 14.000 29.081 1.07 18.00 5.50 94.95 0.00 0.00 0.00 0.00 0.00 46.15 27.1714.000 14.930 32.706 1.10 18.00 5.50 89.51 0.00 0.00 0.00 0.00 13.79 55.82 28.2614.930 15.859 36.482 1.16 18.00 5.50 78.17 0.00 0.00 0.00 0.00 13.94 54.77 27.9415.859 16.789 40.453 1.22 18.00 5.50 65.10 0.00 0.00 0.00 0.00 13.94 51.29 27.7816.789 17.718 44.676 1.31 18.00 5.50 49.99 0.00 0.00 0.00 0.00 13.94 44.95 27.9117.718 18.648 49.238 1.42 18.00 5.50 32.35 0.00 0.00 0.00 0.00 13.94 35.06 28.5418.648 19.577 54.275 1.59 18.00 5.50 11.41 0.00 0.00 0.00 0.00 13.94 20.58 30.09总的下滑力 = 464.911(kN)总的抗滑力 = 495.285(kN)土体部分下滑力 = 464.911(kN)土体部分抗滑力 = 495.285(kN)筋带在滑弧切向产生的抗滑力 = 0.000(kN)筋带在滑弧法向产生的抗滑力= 0.000(kN)坡面基本处于稳定状态,设计可考虑坡面防护。

第三章--边坡稳定性分析

第三章--边坡稳定性分析
35
验算方法
⑴ 将土体按地面变
T1
坡点垂直分块后自 α1 W 1 N1
上而下分别计算各 E1
τ1
土块的剩余下滑力.
α1 α2
E2
T2
W2 N2
τ2
E1 α1
⑵自第二块开始, 均需计入上一条块剩余下滑力对本条块的作用 把其当作作用于本块的外力,方向平行于上一块土体滑动面。
⑶Ei计算的结果若出现负值,计算Ei+1时,公式中Ei以零值代入。
cL
N
A ω θ Ntgφ W
H
K f G cos cL G sin
10
二、解析法
D B
θ
K f G cos cL G sin
H
1:m T
cL
N
A ω θ Ntgφ W
因G HL sin( )则
K
f
2
ctg
sin
2c
H
sin(
sin ) sin
令 0
2c
H
K ( f 0 )ctg
②土的极限平衡状态只在破裂面上达到,破裂面的位置要 通过计算才能确定。
力学分析法主要包括:圆弧滑动面法、平面滑动面法、 传递系数法等。
8
§ 3.2 直线滑动面的边坡稳定性计算
K min K
一、试算法
T
KR T
θ ω
N W
K W cos tan cL W sin
纯净砂类土 c = 0,则
15
◆ 计算稳定系数
①切向力
o
Ti x Qi sin i
R
'
i
i'
10 1:m2
E
98

边坡稳定性计算方法 ppt课件

边坡稳定性计算方法 ppt课件

___________________
Fellenius条分法和Bishop法在求稳定系数时都需要 试算滑动面,有没有不需要试算的方法确定滑面?
• 边坡内没有确定的滑面,滑面需经分析求得 _____________________________________________________________________________________________________________
• 边坡内没有确定位置的竖直张裂逢 _______________________________________________________________________________________
用数理统计方法分析边坡的稳定性。
平面滑坡的稳定性计算1
平面滑坡是指边坡上的岩体沿某一倾斜面的滑动。 ___________________
发生平面滑坡的条件是: • 滑面走向与边坡走向平行或近于平行(相差20左右) • 滑面倾角小于边坡角,且滑动面在坡面上有出露 • 滑面倾角大于滑动面的等效摩擦角 • 滑面两侧有裂面,侧向阻力可以忽略
圆弧面滑坡的稳定性计算
圆弧面滑坡通常出现在均质岩土边坡中,其稳定系
Байду номын сангаас
数的定义是:
抗滑力矩 Fs 滑动 力矩
求出Fs的关键问题是确定抗滑力矩和滑动力矩。确 定抗滑力矩和滑动力矩的方法很多,这里只介绍两种
常用的方法——Fellenius条分法和Bishop法。 _________________________________

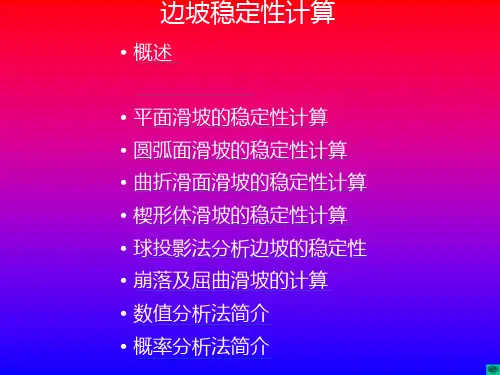

边坡稳定性计算
• 概述 ____________
_______________________________

边坡稳定性计算方法

边坡稳定性计算方法
采用分条法计算边坡的安全系数F,如图 9 - 4 所示,将滑动土体分成若干土条。土条的宽度越小,计算精度越高,为了避免计算过于繁琐,并能满足设计要求,一般取宽为 2 ~6m并应选择滑体外形变休和土层分界点作为分条的界限。于任意第i条上的作用力如下。
图9-4 瑞典条分法
(1)土条的自 。其中γ为土的容得, 为土条的断面面积。将 沿其断面积的形心作用至圆弧滑面上并分解成垂直滑面的法向分力 和切于滑面的切向分力 ,由图 9 - 4 ( b )可知:
Fellenius 假定不计条间力的影响,就是将土条两侧的条件力的合力近似地看成大小相等、方向相反、作用在同作用面上。实际上,每一土条两侧的条间力是不平衡的,但经验表明,土条宽度不大时,在土坡稳定分析中,忽略条间力的作用对计算结果的影响不显著。
将作用在各段滑弧上的力对滑动圆心取矩,并分别将抗滑作用、下滑作用的力矩相加得出用在整个滑弧上的抗滑力矩以及滑动力矩的总和,即
将抗滑力矩与下滑力矩之比定义为土坡的稳定安全系数,即
这就是瑞典条分法稳定分析的计算公式。该法应用的时间很长,积累了丰富的工程经验,一般得到的安全系数偏低,即偏于安全,故目前仍然是工程上常用的方法。
(三)毕肖普法
从前述瑞典条分法可以看出,该方法的假定不是非常精确的,它是将不平衡的问题按极限平衡的方法来考虑并且未能考虑有效应力下的强度问题。随着土力学学科的不断发展,不少学者致力于条分法的改进。一是着重探索最危险滑位置的规律,二是对基本假定作些修改和补充。但直到毕肖普( A.N.Bishop )于 1955 年担出了安全系数新定义,条分法这五方法才发生了质的飞跃。毕肖普将边坡稳定安全系数定义为滑动面上土的抗剪强度τf 与实际产生的剪应力τ之比,即
(一)直线破裂面法
所谓直线破裂面是指边坡破坏时其破裂面近似平面,在断面近似直线。为了简化计算这类边坡稳定性分析采用直线破裂面法。能形成直线破裂面的土类包括:均质砂性土坡;透水的砂、砾、碎石土;主要由内摩擦角控制强度的填土。

边坡稳定性计算方法

边坡稳定性计算方法
____________________________________
___________________________________
边坡稳定性计算
煤炭系统规定
边坡岩体可能处于相对静止状态,或者处于极限平衡状态,或者处于运动状态。处于相对静止状态的边坡是稳定的;处于运动状态的边坡岩体称为滑坡体,边坡岩体的运动过程称为滑坡。
在进行稳定性计算时,通常将滑体分为若干条块(可以用竖直界面划分,也可以用倾斜界面划分)。
双折滑面
任意曲面
____________________
____________________
边坡岩体被纵横交错的地质断裂面切割,由这些断裂面形成的滑面,往往不是平面或圆弧等规则形状的,而是具某一曲折形状。
楔形体滑坡的E. Hoek图解法
楔形体滑坡的E. Hoek图解法
楔体的稳定系数为:
根据测得的角度,求出楔体的几何形状参数: 如果Ca=Cb=C、φa=φb=φ,又没有水的情况下:
用赤平极射投影定量地分析边坡的稳定性的方法称为球投影法。
基本知识 摩擦锥 摩擦圆 广义摩擦锥 裂隙组的摩擦圆 平面滑坡分析 折面滑坡分析 楔体滑坡分析
_____________________________________________________________________________________________________________
_______________________________________________________________________________________
曲折滑面滑坡的稳定性计算
________________定性计算1
