接地电阻测试仪操作规程
接地电阻测试仪操作规程（三篇）
接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统（包括建筑物、设备等）的接地电阻值的仪器。
准确测量接地电阻对于保证接地系统的可靠性和安全性非常重要。
为了正确、安全地使用接地电阻测试仪，特制定以下操作规程。
二、操作准备1. 检查接地电阻测试仪的外观，确保仪器没有损坏。
2. 准备好测试的接地系统，包括接地装置和接地电极。
3. 检查测试环境，确保周围没有危险物品或存在其他安全隐患。
4. 检查仪器的电源，确保仪器可以正常使用。
三、操作步骤1. 将接地电阻测试仪放置在平稳的工作台上，并连接电源。
2. 打开仪器的电源开关，待仪器启动完成后，选择合适的测试参数（如测试范围、测试模式等）。
3. 将测试引线连接到仪器的测试端口上，确保引线连接牢固。
4. 将另一端的测试引线连接到接地电极上，确保接地电极与接地装置牢固连接。
5. 按下仪器上的测试按钮，仪器会开始对接地系统进行测试，并显示测试结果。
6. 等待测试结果稳定后，记录下测试结果，并根据需要进行其他测试（如多点测试）。
7. 测试完成后，断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭。
8. 拆除测试装置，并进行必要的清理和维护。
四、注意事项1. 在操作接地电阻测试仪之前，务必熟悉仪器的使用说明书，了解仪器的工作原理和注意事项。
2. 在测试接地系统之前，应对测试环境进行检查，确保周围没有危险物品或存在其他安全隐患。
3. 在连接测试引线和接地电极时，应确保连接牢固，以免影响测试结果的准确性。
4. 在进行测试时，应留意仪器的显示结果，及时记录测试结果，并根据需要进行其他测试。
5. 在测试完成后，应及时断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭，以免造成意外伤害或损坏仪器。
6. 始终遵守相关电气安全操作规程和工作场所的安全规定，保证自己和他人的安全。
五、总结接地电阻测试仪的正确使用对于保证接地系统的可靠性和安全性至关重要。
按照以上操作规程进行接地电阻测试，能够确保测试的准确性和安全性，提高工作效率和工作质量。
接地电阻测试仪操作规程

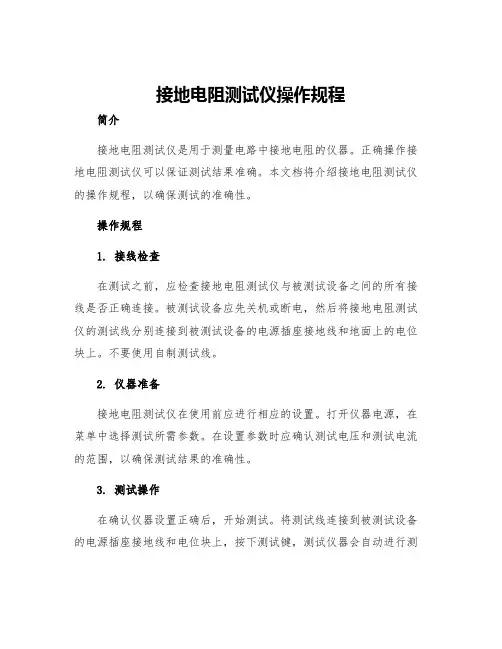

接地电阻测试仪操作规程简介接地电阻测试仪是用于测量电路中接地电阻的仪器。
正确操作接地电阻测试仪可以保证测试结果准确。
本文档将介绍接地电阻测试仪的操作规程，以确保测试的准确性。
操作规程1. 接线检查在测试之前，应检查接地电阻测试仪与被测试设备之间的所有接线是否正确连接。
被测试设备应先关机或断电，然后将接地电阻测试仪的测试线分别连接到被测试设备的电源插座接地线和地面上的电位块上。
不要使用自制测试线。
2. 仪器准备接地电阻测试仪在使用前应进行相应的设置。
打开仪器电源，在菜单中选择测试所需参数。
在设置参数时应确认测试电压和测试电流的范围，以确保测试结果的准确性。
3. 测试操作在确认仪器设置正确后，开始测试。
将测试线连接到被测试设备的电源插座接地线和电位块上，按下测试键，测试仪器会自动进行测试。
在测试过程中不要动作或干扰测试线。
测试结束后，测试仪器会自动显示测试结果。
4. 结果处理测试结果显示出来后，应仔细检查并记录测试结果。
记录时要注明测试时间、测试仪器的型号及序列号等详细信息。
如果测试结果异常，应重新测试或进行相关维修。
5. 仪器保养接地电阻测试仪在测试完毕后应进行相应的保养，以确保其长时间的使用寿命。
保养包括仪器清洁、维护和存放。
清洁应使用干净的布进行擦拭，不要使用化学品。
存储时应放在干燥、阴凉处，避免阳光直射。
总结接地电阻测试仪是一种非常精密的仪器，使用时需要注意安全和正确操作。
在测试前，要仔细检查所有接线是否正确连接。
测试过程中不要动作或干扰测试线。
测试结果出来后要仔细检查并记录下来。
最后，要进行仪器保养，以确保长期的使用寿命。
如上所述，正确操作接地电阻测试仪可以保证测试结果准确。
接地电阻测试仪操作规程范本（三篇）
接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。
二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。
三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。
2. 打开测试仪的电源开关，确保仪器正常启动。
3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。
4. 按下测试仪上的测试按钮，开始进行测试。
等待测试仪显示出稳定的测试结果。
5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。
6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。
7. 测试完毕后，关闭测试仪的电源开关。
四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。
2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。
3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。
4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。
5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。
6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。
五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。
2. 定期检查测试仪的电池电量，保证电量充足。
3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。
4. 定期进行仪器的校准与检测，保证测试结果的准确性。
5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。
接地电阻测试仪操作规程
接地电阻测试仪操作规程一、操作方法1 如图⑴、⑵所示，将被测接地级Eí与电位探测针Pí和电流接地探测针Cí成直线排列，彼此相距20米，且电位探测针Pí应插于接地级Eí与电流探测针Cí之间，Pí和Cí插入地下 0.5～。
2 使用专用导线将Eí、Pí和Cí分别与仪表相应端钮相连。
图⑴三端钮式图⑵四端钮式3 将仪表放在水平位置上，检查检流计指针是否在中心线上，若未指在中心线上，则用零位调整器将其调整到中心线位置。
4 将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时旋动“测量标度盘”，使检流计的指针平衡（置于中心线上）。
5 当检流计的指针接近中心线时，加快发电机摇把的转速（达到120转/分），再调整“测量标度盘”，使指针指于中心线上。
6 如果“测量标度盘”的读数小于1，应将“倍率标度”置于较小的倍数，再重新调整“测量标度盘”，以得到正确的读数。
7 当检流计的指针完全平衡在中心线上以后，用“测量标度盘”的读数乘以“倍率标度”的倍数，即为所测电阻值。
二、注意事项1摇测绝缘电阻过程中，转速由慢逐渐到快摇动手柄，不得忽快忽慢，以免指针摆动过大而引起误差。
2 如果检流计灵敏度过高，则使电位探测针Pí插入土中浅一些；如果检流计灵敏度过低，则沿电位探测针Pí和电流探测针Cí注水，使其湿润。
3 测量时，接地线路应与被保护的设备断开，以便获得准确的测量数据。
4 当接地极Eí和电流探测针Cí之间的距离大于20米时，电位探测针Pí可插在离Eí、Cí之间的直线几米以外，此时测量误差可以不计，但Eí、Cí之间的距离小于20米时，则应将电位探测针Pí正确的插于Eí和Cí的直线中间。
5 如果在测量探测针附近有与被测接地极相连的金属管道或电缆，则整个测量区域的电位将产生一定的均衡作用，从而影响测量结果。
接地电阻测试仪操作规程

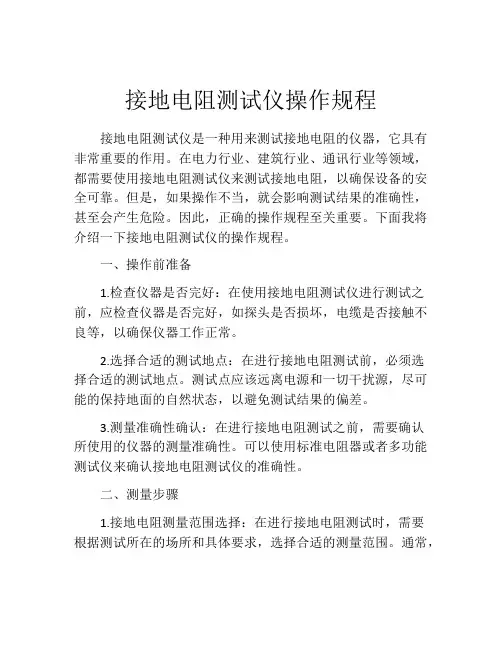

接地电阻测试仪操作规程接地电阻测试仪是一种用来测试接地电阻的仪器，它具有非常重要的作用。
在电力行业、建筑行业、通讯行业等领域，都需要使用接地电阻测试仪来测试接地电阻，以确保设备的安全可靠。
但是，如果操作不当，就会影响测试结果的准确性，甚至会产生危险。
因此，正确的操作规程至关重要。
下面我将介绍一下接地电阻测试仪的操作规程。
一、操作前准备1.检查仪器是否完好：在使用接地电阻测试仪进行测试之前，应检查仪器是否完好，如探头是否损坏，电缆是否接触不良等，以确保仪器工作正常。
2.选择合适的测试地点：在进行接地电阻测试前，必须选择合适的测试地点。
测试点应该远离电源和一切干扰源，尽可能的保持地面的自然状态，以避免测试结果的偏差。
3.测量准确性确认：在进行接地电阻测试之前，需要确认所使用的仪器的测量准确性。
可以使用标准电阻器或者多功能测试仪来确认接地电阻测试仪的准确性。
二、测量步骤1.接地电阻测量范围选择：在进行接地电阻测试时，需要根据测试所在的场所和具体要求，选择合适的测量范围。
通常，接地电阻测试仪的测量范围为0-20欧姆、0-200欧姆、0-2000欧姆等。
2.仪器连接：将接地电阻测试仪的探头以及正确的电缆连接到需要测试的物体上。
确保电缆连接紧密，以免在测试期间掉落。
3.防止误差：为防止测试过程中因传输线路或测量设备的电磁干扰而产生误差，应将传输线路与其它干扰源保持一定的距离或进行隔离，保证测试的准确性。
4.测试记录：测试完毕后，应该记录下测试的结果，便于以后查询或者分析问题。
三、操作注意事项1.保护OLED屏幕：OLED屏幕是接地电阻测试仪的重要部分，应该使用工具轻柔地操作，避免对其造成损伤。
2.防止探头短路：探头在使用过程中，应该避免与其它金属物体接触，以免产生短路，影响测试结果。
3.防止仪器过度热：在长时间测试时，由于接地电阻测试仪工作时产生的热量，应该避免将其放置于高温或封闭的环境下，以免影响仪器的正常工作。
接地电阻测试仪操作规程
接地电阻测试仪操作规程接地电阻测试仪是一种用于测量接地装置接地电阻的仪器。
接地电阻测试仪操作规程如下：一、安全操作1.使用前，请检查接地电阻测试仪的外观和内部连接线路是否正常。
2.请将接地电阻测试仪安装在干燥、通风良好的环境下。
3.再使用接地电阻测试仪之前，请先检查接地线是否接好。
4.如果发现接地线有损坏或破裂，请立即更换。
5.在操作过程中，请勿将电阻计扔或碰撞。
6.在操作时，请勿在设备上涂布有腐蚀剂或化学药品，以免引起安全事故。
二、使用操作1.连接电缆和接地电极：在使用前，将测试仪与外部设备连接，确保连接好线材和接地电极。
2.选择工作模式：在选择模式后，打开电源，等待几秒钟，电阻计杆上的指示灯会亮起。
3.测量接地电阻：将测试仪的两个静电杆（红色和黑色）插入地面，并按下测试仪的测量按钮。
4.读取测试结果：在测量完成后，仪器上的LED屏幕会显示相应的接地电阻值。
5.保存测试数据：将测试数据记录在相应的文档中，并保持仔细。
三、维护操作1.及时清理：在使用之后，请注意清洁接地电阻测试仪的外观，并将其放置在轻松的环境下。
2.定期校验：请定期将接地电阻测试仪送到专业机构进行校验和维修，以保证设备的正常工作。
3.防止损坏：在操作和存储设备时，请不要将设备放在受潮和高温的环境中，以免影响设备寿命。
四、使用注意事项1.在使用过程中，请避免使用接地电阻测试仪与太阳直接接触或在潮湿、尘土等环境中工作，以免影响测量精度和准确性。
2.在使用过程中，如发现任何故障或质量问题，请及时向相关方面反映，以便提供更好的服务和保障。
3.在使用过程中，请注意防止人身伤害，例如请勿将接地线对着人身和裸体孔。
总之，对于接地电阻测试仪这类电器设备，在操作和使用过程中，一定要遵守严格的规范和操作方法，以确保设备的安全和正常工作，同时为使用者提供更好的服务和体验。
接地电阻测试仪操作规程
接地电阻测试仪操作规程
一、使用方法：
1.接通仪表电源，将电源开关由"关"置成"开"，预热5～10分钟；
2．将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；
3．按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；
4．需做另一台样品试验时，按步骤2～3重复进行；
二、注意事项：
1.不要在放有易燃易爆品的地方使用仪表；
2．打开电源前确保仪表已可靠接地；
3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；
4．证测试夹弹性良好，否则会引起测量误差；
5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；
6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员；
8．表出现故障，请咨询技术人员，不得随意打开机箱；
9．每次开机必须预热10分钟，否则不能保证其准确度。
接地电阻测试仪的操作规程
接地电阻测试仪的操作规程一、操作前的准备工作1.确保接地电阻测试仪的电源充足，并检查电池电量是否足够。
2.检查设备的连接线是否完好，没有断裂或损坏。
3.确认测试场地的接地系统是否符合安全要求，并检查是否有任何外部干扰源。
二、接地电阻测试仪的操作步骤1.将测试仪的电源线插入电源插座，并打开仪器的电源开关。
2.将测试仪的测量线连接到接地设备或接地系统上，确保线缆连接紧固可靠。
3.选择适当的测量范围和测量模式，根据实际情况选择直流或交流模式。
4.按下开始测试的按钮，等待测试仪显示出结果。
在测试过程中保持设备的稳定，避免任何不必要的干扰。
5.记录测量结果，并与规定的安全要求进行比较。
如果测试结果不合格，应及时采取措施修复或更换接地系统。
6.测试完成后，关闭测试仪的电源开关，并将电源线从插座上拔出。
三、注意事项1.在进行接地电阻测试时，应确保测试仪的工作环境干燥、通风良好，并且没有任何易燃、易爆的气体。
2.在测试过程中，避免触摸测试设备的导线和接地系统的导体，以免触电或造成其他危险。
3.在选择测量范围时，应根据实际情况确定，并确保其能够覆盖到测试对象的电阻范围。
4.需要注意的是，虽然接地电阻测试仪能够提供比较准确的测试结果，但仪器本身也存在一定的误差，因此应在多次测试后取平均值来判断接地系统的电阻值。
5.进行测试之前，应仔细阅读并理解测试仪器的使用说明书，确保正确操作，避免误操作导致的危险。
四、维护保养1.定期检查测试仪的电源线、连接线和导线是否损坏，如有损坏应及时更换修复。
2.定期清理测试仪器的外壳，确保仪器的散热良好，防止灰尘或污垢影响测试结果。
3.不使用测试仪时，应将其存放在干燥、通风的地方，避免受潮或受到任何外部物体的碰撞。
以上就是接地电阻测试仪的操作规程，希望能对大家在使用过程中提供帮助。
在进行任何测试之前，应确保自身安全，并根据实际情况选择合理的测试方法和设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地电阻测试仪操作规程接地电阻测试仪操作规范文件编号版本受控状况编制审核批准日期：日期：日期：接地电阻测试仪操作规程1.0接地电阻测试仪的使用目的规范接地电阻测试仪器操作方法，提高产品的安全性、稳定性，使产品保证不可能产生的危险，确保产品质量和使用安全。
2.0接地电阻测试仪器的使用范围所有产品在研发、生产、抽样检验环节中的检测，使产品符合、满足国家标准（《GB4943》《GB8898》）的相关要求。
3.0相关权责3.0.1质量部负责拟订、修订本规程的内容，及接地电阻测试仪对产品检测标准的拟订。
3.0.2设备操作者负责按照本操作规程，结合“产品使用说明书”进行使用，维护和设备保养。
4.0接地电阻测试仪安全须知需达到符合国家GB4943安全标准和企业设备检验的“安全防护措施”的要求。
在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。
5.0接地电阻测试仪安全使用须知及注意事项5.0.1该仪器接触的电源地线必须良好接地，依次保证人体安全和测量的精度。
5.0.2测试产品接地电阻值的时间应根据产品测试标准要求，一般情况测试完成后，尽快将“电流调节”旋钮调至“MIN”最下值位置，以免造成测试品或仪器烧坏。
根据设备使用的要求，仪器在连续测试状态下，当输出电流大于20A时，测试所用（时间不能超过2分钟，以免造成该仪器的损坏。
）5.0.3操作人员一定要熟悉该测试仪的操作程序方可使用，在调试中不能随便调节其它按钮。
5.0.4该仪器应防止在干燥阴凉处，避免放在潮湿、强光直射的地方。
5.0.5接地电阻测试仪应由质检部负责使用保管；工程部负责产品使用监督。
5.0.6经常搞好仪器及测试桌的清洁，仪器的保养，确保仪器能处于良好的工作状态。
5.0.7本产品不得个人随意拆开，维修调适后应到相应的部门进行校准，检测后方可继续使用。
5.0.8当在测量的时候，如发现测试上的LED面板出现乱码时，请直接关闭电源，10秒后重新开机便可以解决。
5.0.9本仪器接地电阻测试仪330B缺省值：接地电阻判定值0.1Ω，定时时间为60S。
6.0测试前准备工作6.0.1按检验规范或生产工艺检验标准准备仪器、备件等相关设备材料。
6.0.2插上设备电源插头，将面板电源开关置于关闭状态。
6.0.3将被测试的产品依次分开，清晰划分“产品待检测区”和“产品已检测区”。
6.0.4对研发产品进行的耐压测试应配备、填写“产品试验测试记录表”。
7.0接地点测试仪操作流程7.1操作流程7.1.1首先将红线粗测量线，分别接入测量仪红色电流接线柱及红色电阻检测接线柱，黑色粗细测量线，分别接入黑色电流接线柱及黑色电阻检测接线柱。
7.1.2仪器接入额定电源（220V、50Hz），确定“电流调节”旋钮处于“MIN”最小值档位。
7.1.3将仪器两端输出与取样端相连接被测量的样品，测量黑线与测量样品地线相连接，红色测量端接入被测样品端。
7.1.4连接无误后打开电源。
7.1.5根据测试产品的标准要求设置接地电阻的判定值0.1Ω,定时时间60s/秒,设置完成后，再按“功能”检返回待测状态，此时LED将显示“Test:OFF。
7.1.6按“启动“键进入测试状态，LCD将显示”Test:ON,再调“电流调节”旋钮，调到测试所需的电流值25A，此时会自动显示测试样品的节点电阻值（Rx）。
7.1.7在测试的过程中，如选择定时时间，此时显示值会自动计时递减，并发出时钟声，直到“00”是测试会自动停止。
如再按“启动”键，测试重新开始，定时时间值又重新开始计时。
当定时时间设置为“00”是测试处于连续测试（自动测试），这时定时时间的显示值就不会改变，保持“00”数值，只有按“停止“键，测试方能结束。
7.1.8在测试过程中，如果被测的产品接地电阻小于接地电阻判定值0.1Ω时，测试仪判定为合格，如果被测得产品接地电阻大于接地电阻判定值0.1Ω时，则仪器判定被测产品为“不合格“品，此时以其会自动切断输出电流，当”不合格“指示灯亮起。
同时发出报警。
按下”停止“按钮即可清除报警。
8.0接地电阻测试仪的运行检查步骤及有效性判断8.0.1接好电源线和两组测量线，将“电流调节“旋钮逆时针旋至到”最小“。
8.0.2开启电源，按下“定时“键，设置时间为5S，将接地电阻测试仪的两组红黑线分别接到标准键（阻值未13.9mΩ）的两端。
8.0.3按下“启动”键，调节“电流调节”旋钮，将电流调节到25A，仪器上读出的阻值应该与标准件的阻值误差在±0.05之内。
8.0.4按下预置键，转动“报警预置调节”旋钮，当预置阻值小于13.9mΩ时，仪器应该报警，当预置大于13.9mΩ时，仪器应该不报警，若符合上述情况，仪器属正常情况。
8.0.5将仪器复位，拆下被测试标准键。
9.0接地电阻测试仪（330B）调试校准流程330B行接地电阻测试仪设备具有软件调试校准功能，主要功能设置是靠改变一些软件内部参数，通过参数的设置改变对所测试的电压、电流值进行调试校准。
步骤如下：1)首先确认仪器需要调试校准后，线断电打开仪器外罩。
2)在调试前先确认控制电路板（版型号：115B—MB）的电源电压值是否正常，在控制电路板上有两组电源：+12V和+15V，检查这两组电源是否正常，不正常时则须进行调试。
待正常后进行软件调试。
3)在进行软件调试时，需要一个跳线插在控制电路板CN6上，检查“使用说明书”，图示13标识。
然后打开电源，按“功能”键，LED显示屏上显示进入调试状态。
4)进入调试状态后，需要调试的参数有7个。
分别有前置标记A、B、C、D、E、F、G，电源参数有5个，分别有A、B、C、D、E电流参数有2个F、G，说明如下图示：序号代码初始值功能校准有效范围1 A 000525 电压校准参数0-42mv2 B 001556 电压校准参数30-120mv3 C 001500 电压校准参数0.1-1.2mv4 D 002900 电压校准参数1-2.5mv5 E 006500 电流校准参数2-6A6 F 000150 电流校准参数3-7A7 G 000145 电流校准参数7-30A(注：由于时间参数的准确度由CPU时钟决定，一般不需调试校准)9.1电压参数调试校准9.1.1在进行电压参数调试校准时，须外接试验电阻（100Ω-200mΩ）和多用数字万用表，来调校LED显示电压值，连接方法请参阅本图示：输出◎取样◎9.1.2仪器按照上图连接后，先按“功能”键，选择参数：A、B、C、D、E。
●当电压显示值：0-42mv时，选择A参数来调试校准。
●当电压显示值：30-120mv时，选择B参数来调试校准。
●当电压显示值：0.1-1.2V，选择C参数来调试校准●当电压显示值：1-2.5V时，选择D参数来调试校准。
●当电压显示值：2.5-5V时，选择E参数来调试校准。
9.1.3按“启动”键，通过“电压调节”旋钮调节电压，如果LED显示的电压值小于电压表的数值，按“复位”键，在通过按“递增”键增加A或B或C或D或E的参数值，设置完成后再按“启动”键，观察LCD电压显示值是否和电压表的数值相同。
如果不同，再改变A或B或C或D或E的参数值，直到相等为止。
9.1.4如果LED显示的电压值大于高压表的数值，按“复位”键，再通过按“递减”键减少A或B或C或D或E的参数值，设置完成后，按“启动”键，观察LCD电压显示值是否和高压表的数值相同，如果不相同，再改变A或B或C或D或E的参数值，直到相等为止。
9.2电流参数调试校准9.2.1在进行电流参数调试校准时，须外接多用数字万用表的电流测量（AC），选择适当阻值的试样电阻（10KΩ-500KΩ，Ω姆定律计算），通过多用数字表的电流测量（AC）来调试LCD的显示的漏电流，连接图示见下图。
9.2.2仪器如上图连接后，先按“功能”键，选择F或G的参数。
●当输出电流：3A-7A是，选择F参数来调试校准。
●当输出电流：7A-30A是，选择G参数来调试校准。
9.2.3再按“启动”键，如果LCD显示的漏电电流值小于多用数字表的电流测量值，按“复位”键，再通过按“递增”键增加F或G的参数值，设置完成后，再按“启动”键，此时观察LCD漏电流显示值是否与多用数字表的电流测量值相同，如果不相同，在改变F 或G的参数值，知道相等为止。
9.2.4如果LCD显示的漏电流值大于多用数值表的电流测量称，按“复位”键，再通过按“递减”键减少F或G的参数值，设置完成后再按“启动”检，观察LCD漏电流显示值是否与多用数字表的电流测量值相同，如果不相同，再改变F或G的参数值，知道相等为止。
9.2.5在完成电源电流参数调试校准后，先关掉仪器电源，拔掉控制电路板上CN端口的跳线，再重新开机，此时仪器进入正常测试状态，在进入测试状态下，检查仪器各个功能是否正常，如果一切正常表示仪器调试校准完成。
(对调试校准过程中应注意以下问题：在进行电影电流校准时，如果通过该表参数值还不能达到校准的目的，则说明硬件可能存在问题。
电阻编制，电熔慢性漏电、三极管装反、型号不符或以上参数更换不正确。
虚焊、接触不良也会造成以上问题。
应逐一排查硬件并解决问题)10.0面板图示说明及技术指标请参照“产品使用说明书”。
