SC-3051DP双法兰差压变送器
3051压力变送器规格型号
电子线路板 电子板采用专用集成电路(ASIC)与表面封装技术。该
板接收来自传感膜头的数字输入信号及其修正系数，然后 对信号进行修正与线性化。电子板模块的输出部分将数字 信号转为模拟输出，并与H A RT 手操器进行通讯。标准的 模拟型输出为4-20mA。
３０５１系列
智能压力变送器选型样本
天康（集团）股份有限公司
目录
３０５１系列压力变送器
1
３０５１Ｃ 型差压 、表压与绝压变送器
8
３０５１Ｌ 型液位变送器
13
３０５１Ｈ 型高温高压力变送器
15
３０５１Ｔ 型表压与绝压变送器
17
销售服务热线：０５５０－７０９２４９９ ｗｗｗ．ａｈｔｋｇｒｏｕｐ．ｃｏｍ
1
3051L型液位变送器 液位测量精度达0.1% 校验量程从0.4kPa至2.1MPa 平膜片式，2-，4-，与6英寸伸出式膜片 多种灌充液可选，可满足不同应用场合要求 小巧而质轻，易于安装与维护 接液件材料：不锈钢，哈氏合金和钽
三、产品说明
传感膜头 3 0 5 1 C 型采用先进技术及生产线制造的高品质传感
可选液晶表头插在电子板上，以压力、流量或液位工 程单位或模拟量程值百分比显示数字输出，变送器均可选 用液晶表头。
数据存贮 组态数据存贮于变送器电子板模块的永久性EEPROM
存贮器中。变送器掉电后，数据仍保存，故而上电后变送 器能立即工作。
数/模转换与信号传送 过程变量以数字式数据存贮，可以进行精确地修正和
二、产品介绍
3051C型差压，表压与绝压变送器 性能优异：精度0.075%，量程比100:1 差压：校验量程从0.1kPa至21MPa 表压：校验量程从0.12kPa至21MPa 绝压：校验量程从1.5kPa至21MPa 过程隔离膜片：不锈钢，哈氏合金 ， 蒙乃尔 ， 钽(仅限CD，CG)及镀金蒙乃尔，镀金不锈钢 设计小巧、坚固而质轻，易于安装 复合量程(仅限CD，CG)，可测量负压

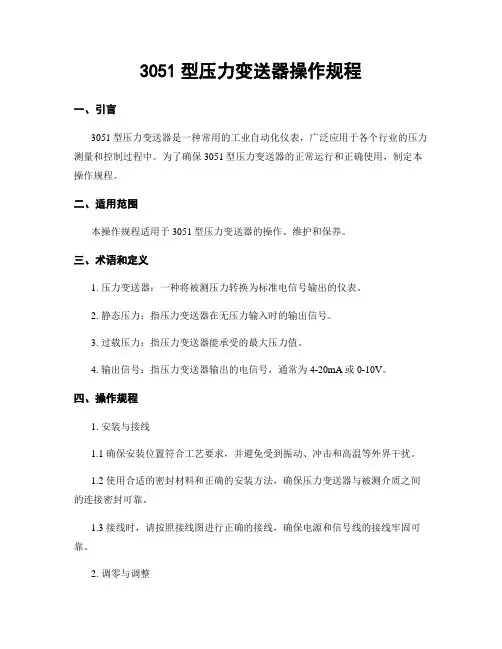

3051型压力变送器操作规程
3051型压力变送器操作规程一、引言3051型压力变送器是一种常用的工业自动化仪表，广泛应用于各个行业的压力测量和控制过程中。
为了确保3051型压力变送器的正常运行和正确使用，制定本操作规程。
二、适用范围本操作规程适用于3051型压力变送器的操作、维护和保养。
三、术语和定义1. 压力变送器：一种将被测压力转换为标准电信号输出的仪表。
2. 静态压力：指压力变送器在无压力输入时的输出信号。
3. 过载压力：指压力变送器能承受的最大压力值。
4. 输出信号：指压力变送器输出的电信号，通常为4-20mA或0-10V。
四、操作规程1. 安装与接线1.1 确保安装位置符合工艺要求，并避免受到振动、冲击和高温等外界干扰。
1.2 使用合适的密封材料和正确的安装方法，确保压力变送器与被测介质之间的连接密封可靠。
1.3 接线时，请按照接线图进行正确的接线，确保电源和信号线的接线牢固可靠。
2. 调零与调整2.1 在安装完成后，先进行调零操作。
将被测压力归零后，调节零位调节螺丝，使输出信号接近零值。
2.2 进行静态压力校准。
将被测压力加到额定范围内，调节量程调节螺丝，使输出信号与被测压力相对应。
2.3 进行动态压力校准。
将被测压力作周期性变化，观察输出信号的变化情况，并根据需要进行调整。
3. 使用与维护3.1 在正常使用过程中，应定期检查压力变送器的工作状态。
如发现异常，应及时进行维修或更换。
3.2 避免压力变送器长时间处于过载状态，以免损坏传感器。
3.3 定期清洁压力变送器的外壳，并检查连接线路的接触是否良好。
3.4 如需更换部件或进行维修，请按照厂家提供的操作手册进行操作，确保操作正确。
3.5 定期校准压力变送器的零位和量程，确保测量的准确性。
五、安全注意事项1. 在操作过程中，应注意避免触摸高温部件，以免烫伤。
2. 使用前请检查电源线路是否接地良好，以确保工作安全。
3. 在进行维护和更换部件时，应先切断电源，并确保压力变送器处于安全状态。
双法兰远传差压变送器3051型参考资料
双法兰远传差压变送器3051品牌：北方华瑞型号：3051双法兰远传差压变送器3051双法兰远传差压变送器为避免侧介质直接与变送器的隔离膜片接触提供了几种可靠的测量方法，带远传装置的变送器适用于下列情况1. 需要将高温介质与变送器隔离。
2. 被测介质对变送器敏感元件有腐蚀作用3. 悬浮液体或高黏度介质4. 被测介质由于环境或流程温度变化而固化或结晶5. 更换被测介质需要严格净化测量头测量头必须保持干净技术参数输出：模拟量：二线制4～20mADC数字量：两线制4～20mADC并叠加符合HART协议的过程变量数字信号。
电源：供电电压12.5～45VDC负载限制：回路最大负载电阻Rmax取决于供电电压。
HART通讯要求负载电阻不低于250Ω，不高于600Ω通讯距离：最大通讯距离为1.5Km，多站通讯最多可接15台智能变送器。
输出显示：四位制数字显示、五位LCD液晶显示、指针式。
防爆形式：本安型：ExiaII CT5隔爆型零点迁移范围：零点可随意正迁移或负迁移，但不得使设定的测量范围上下限和量程超出极限值。
温度范围：环境温度：-40～85℃（选用LCD指示表时为-20～70℃）测量介质温度：-40～104℃远程装置灌充液（工作温度）：硅油：-29～+149℃惰性油：-18～+204℃压力极限：螺纹式：3.45Kpa（绝压）～13.78MPa法兰式：3.45Kpa（绝压）法兰额定压力插件式：3.45Kpa（绝压）法兰额定压力扁平式：3.45Kpa（绝压）法兰额定压力相对湿度：5～98%RH启动时间：5秒内启动容量变化量：小于0.16cm3阻尼调整：时间0.20～25秒性能指标参考条件：在无迁移、毛细管长1.53m灌充硅油、316不锈钢膜片的条件下温度影响：远传装置（典型情况）一侧有（毛细管1.53m的远传表远传装置）扁平式：误差小于0.62Kpa/55℃，使用灌充硅油毛细管每增加1.53米误差增加0.20Kpa螺纹式和法兰式：误差小于1.99Kpa/55℃，使用灌充硅油毛细管每增加1.53米误差增加0.62 Kpa振动影响：在任何轴向可经受频率达200Hz的振动，引起的误差为±0.05%URL电源影响：小于所调量程的0.005%/V负载影响：无负载影响安装位置影响：大致250Pa零点迁移，可通过校准消除，无量程效应。
3051变送器选型说明
0
1
2
3
4
5 代码
A M(1) 代码
5 2 3(2)
不提供
不提供
(0-8.6至0260mmHga) －
0-0.5至025inH2O
(0-0.12至06.22kPa)
不提供
0-0.3至030psia
(0-2.07至0206.8kPa) ?
0-2.5至0- 0-2.5至0- 0-1.5至0250inH2O 250inH2O 150psia
(0-10.34至 (0-0.62至0- (0-0.62至0- 062.2kPa) 62.2kPa) 1034.2kPa) ?
0-10至0- 0-10至0- 0-8至0-
1,000inH2O 1,000inH2O 800psia
(0-55.16至 (0-2.48至0- (0-2.48至0- 0248kPa) 248kPa) 5515.8kPa) ?
法兰材料 电镀碳钢 SST 哈氏合金C
排液/排气阀 法兰接头
SST
电镀碳钢
SST
SST
哈氏合金C 哈氏合金C
－
－
?
?
?
? CG ? ?
CD ? ? ?
CA － － ?
CA
?
?
?
?
?
－ CA ? ?
CG ? ? ?
CA ? ? ?
共面
4
(Coplanar) 蒙乃尔
蒙乃尔
蒙乃尔
?
?
?
共面
8(2)
(Coplanar) 电镀碳钢 哈氏合金C 电镀碳钢 ?
0.05%
表压变送器 0-0.62kPa至 3051PG 13800kPa
3051dp差压压力变送器使用说明书
3051dp差压压力变送器使用说明书3051DP差压压力变送器使用说明书标题：3051DP差压压力变送器使用说明书正文：一、产品概述：3051DP差压压力变送器是一种高精度、高可靠性的压力测量设备，广泛应用于工业自动化控制系统中。
它采用了先进的传感技术和数字化微处理器，能够准确测量液体、气体等介质的差压压力。
二、产品特点：1.高精度：3051DP差压压力变送器具有非常高的测量精度，能够满足各种严苛的工业应用场景。
2.可靠性强：该变送器采用了高品质的传感器和微处理器，具有出色的稳定性和耐用性，能够在恶劣的工作环境下长时间工作。
3.适用范围广：3051DP差压压力变送器可以测量液体、气体等多种介质的差压压力，适用于化工、石油、制药、食品等多个行业的自动化控制系统。
4.输出信号稳定：该变送器可以将差压压力转换为标准的电信号输出，输出信号稳定可靠，方便与各类控制设备进行连接。
三、使用步骤：1.安装：选择合适的安装位置，固定3051DP差压压力变送器，并连接上相应的管道。
注意保证管道的安装和密封性，避免泄漏。
2.供电：将变送器的供电线与电源连接，注意电源的稳定性和接线的正确性。
3.校准：根据实际需要，对该变送器进行校准。
可以使用专业的校准仪器，按照说明书进行校准操作。
校准完成后，记录相关参数，以备后续使用。
4.连通控制系统：将3051DP差压压力变送器的输出信号与控制系统相连接，确保连接稳固可靠。
5.开机：启动控制系统，并对3051DP差压压力变送器进行功能测试。
确保变送器的工作正常，能够准确测量差压压力。
四、注意事项：1.使用前请仔细阅读说明书，并按照说明书进行操作。
2.安装过程中要注意操作细节，保证连接的可靠性和密封性。
3.避免变送器暴露在高温、高湿或腐蚀性介质中，以免损坏设备。
4.定期对3051DP差压压力变送器进行检查和维护，确保其功能正常。
5.如遇到故障，请及时联系售后服务人员进行处理，切勿私自拆卸或修理。
罗斯蒙特3051DP差压变送器简单介绍
罗斯蒙特3051DP差压变送器简单介绍
产品概述：
一流性能，参考精度高达0.075%
量程比能力达1001
共面TM平台支持集成压力、流量和液位方案
整个HART产品系列通过了安全性，可在遵从法规的同时简化您的工作超过20年的向后兼容性使您在投资特性的同时不会增加工厂的工厂的复杂性。
罗斯蒙特3051DP/3051DG共平面差压/压力变送器
一流性能，参考精度高达0.065%
量程比能力达100:1
共面TM平台支持集成压力、流量和液位方案
整个HART产品系列通过了IEC61508SIL2级安全性，可在遵从法规的同时简化您的工作
超过20年的向后兼容性使您在投资新特性的同时不会增加工厂的工厂的复杂性。
全球装机量超过7百万台。
3051说明书
目录1．3051差压变送器 (2)1.1 3051差压变送器基本知识 (2)1.1.1 3051差压变送器工作原理 (2)1.1.2 3051差压变送器的现场校准（校验） (3)1.1.3 3051 差压变送器的参数、选型及维护 (4)（1）3051变送器的常用技术参数 (4)（2）3051变送器的选型 (4)（3）3051变送器的引压管安装要求 (4)（4）HART协议与3051变送器在PROVOX DCS上组态中3种信号模式的特点 (4)（5）3051在PROVOX DCS上的DDP（详细的显示参数）参数用法 (5)（6）3051在校准及使用中应注意的问题 (5)1.2 3051 差压变送器现场校准操作 (6)附件一：HART 275通讯器——菜单结构图（简略） (10)附件二：差压（压力）变送器校准记录 (11)1．3051差压变送器我厂常减压、催化等多套生产装置系统中现场压力（差压）测量基本上全部应用Rosemount（罗斯蒙特）3051系列变送器，与PROVOX DCS控制系统，共同组成检测及各种控制回路。
因此3051变送器在生产运行中的维护及各种检修等工作量相对较大。
正确的理解与熟练的操作非常必要。
1.1 3051差压变送器基本知识1.1.1 3051差压变送器工作原理（1）简介3051系列差压变送器，就目前来看它是一种智能化（smart）的数字仪表。
这种智能的含义就是由微处理器控制的仪表，这种仪表具有额外的功能和数字补偿能力，这其中包含在响应压力和温度输入有关sensor （传感器）专有的特征信息，每个3051智能（smart）变送器之间稍有不同。
和常规的仪表相比，这种仪表通常都能够提供更好的准确度、长期稳定性和可靠性。
3051系列差压（压力）变送器带有HART通讯协议，HART，即高速可寻址远程变送协议（Highway Addressable Remote Transducer）是一种工业标准，它定义了智能现场设备和使用传统的4~20mA连线的控制系统之间的通讯协议。
南京霍格机电 罗斯蒙特3051 型压力变送器 说明书
警告
本手册描述产品的设计用途不包括核级资质应用领域.将非核级资质产品用于 不 需要核级资质硬件或产品的应用领域会产生错误的读数.如需罗斯蒙特核级资 质产品,请联系当地罗斯蒙特销售代表. 罗斯蒙特 3051 型智能压力变送器受下列一种或多种专利保护:美国专利证书 号:4466290; 4612812; 4791352; 4798089; 4818994; 4866435; 4878012; 4988990; 4926340; 5083091; 5122794; 5166678; 5248167; 5278543; 5287746; 5329818; 5333504; 5585777; 6017143; 6119047; 6295875; Des. 317266; Des. 318432; Des 342456.具体情况取决于相 关型号.其他颁发的及等待颁发的美国和外国专利. 艾默生过程控制有限公司履行所有法律义务以满足欧盟产品要 求.
南京霍格机电有限公司
罗斯蒙特3051型变送器操作手册 型变送器操作手册 罗斯蒙特
液晶显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 标准显示组态. . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . 自定义显示组态. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 详细设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 故障模式报警和饱和电平. . . . . . . . . . . . . . . . . . . . . . . . . . . 触发模式报警和饱和电平. . . . . . . . . . . . . . . . . . . . . . . . . . . . 多站式模式报警和饱和值. . . . . . . . . . . . . . . . . . . . . . . . . . . . 报警电平检验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 传感器温度单位 . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 诊断和服务. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 变送器测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 回路测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 先进功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 保存,取消和克隆组态数据 . . . . . . . . . . . . . . . . . .. . . . . 触发模式 . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 多站式通讯 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . 改变变送器地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 与多站式变送器通讯 . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . 对多站式变送器查询. . . . . . . . . . . . . . . . . . . . . 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 标定概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 确定标定频率 . . . . . . . . . . . . . . . . . . . . . . . . 选择微调程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 传感器微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 零点微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 全量程微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 恢复工厂微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 模拟输出微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 数/模转换微调. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 应用其他刻度进行数/模转换微调. . . . . . . . . . . . . . . . . . 静压补偿 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 诊断信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 本机零点及量程(本机键)软件锁定 . . . . . . . . . . . . . . . . 本机零点及量程的实体拆除(本机键) . . . . . . . . . . . . . 选择低功耗输出量程 . . . . . . . . . . . . . . . . . . . . . . 详细设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 本机量程与零点控制(本机键). . . . . . . . . . . . . . . . . . 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 拆卸变送器之前. . . . . . . . . . . . . . . . . . . . . . . . . 拆卸程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 从服务地点拆除变送器 . . . . . . . . . . . . . . . . . . . . . . 拆除端子块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 拆除电子线路板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 从电子元件外壳中拆除传感器模块 . . . . . . 3-16 3-17 3-17 3-19 3-19 3-20 3-20 3-20 3-20 3-21 3-21 3-21 3-22 3-22 3-24 3-25 3-26 3-27 3-27 4-1 4-1 4-1 4-2 4-3 4-4 4-6 4-6 4-7 4-8 4-9 4-10 4-10 4-11 4-12 4-14 4-19 4-19 4-20 4-20 4-20 5-1 5-1 5-1 5-3 5-3 5-3 5-4 5-4 5-5
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双法兰差压变送器
概述
SC-3051DP双法兰差压变送器是一种新型变送器，具有设计原理先进、品种规格齐全、安装使用简便等特点。
外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列设备在安装上可直接替换，有很强的通用性和替代能力。
为适合国内自动化水平的不断提高和发展，双法兰差压变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
双法兰差压变送器特点：
●精度高；
●稳定性好；
●二线制；
●固体元件,接插式印刷线路板；
●小型、重量轻、坚固抗振；
●量程、零点外部连续可调；
●正迁移可达500%；负迁移可达600%；
●阻尼可调；
●单向过载保护特性好；
●无机械可动部件，维修工作量少；
●全系列统一结构，零部件互换性强；
●接触介质的膜片材料可选择：（316L、TAN、HAST-C、MONEL等耐腐蚀材料）
●防爆结构，全天候使用。
双法兰差压变送器的功能参数：
◆使用对象：液体、气体和蒸气
◆测量范围：至0-40MPa
◆输出信号：4~20mA DC（特殊可为四线制220V AC供电,0~10mA DC输出）
◆供电电源：12~45V DC,一般为24V DC
◆负载特性：与供电电源有关,在某一电源电压时带负载能力见图2,负载阻抗RL 与电源电压VS关系式为RL≤50（VS-12）
◆指示表：指针式线性指示0~100%刻度，以及3 1/2位LCD液晶式显示
◆防爆：a.隔爆型dⅡCT5；b.本质安全型iaⅡCT6
◆量程和零点：外部连续可调
◆正负迁移：零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。
最大正迁移量为最小校调量程的500%；最大负迁移量为最小校调量程的600%。
流量变送器最大正、负迁移量为校准量程的10%
◆温度范围：放大器工作温度范围：-29~+93℃（LT型为:-25~+70℃），灌充硅油的测量元件：-40~+104℃，法兰式变送器灌充高温硅油时：+15~+315℃，普通硅油：-40~+150℃
◆静压和过载压力：4、10、25、32MPa
◆湿度：相对湿度为0~100%。
◆振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±%/g
◆电源影响：小于输出量程的%/V
◆负载影响：电源如果稳定,则负载没有影响
◆安装位置影响：最大可产生的零点误差,但可校正,对量程没有影响其它
双法兰差压变送器结构材料：
◆隔离膜片：316L不锈钢,哈氏合金C-276,Monel合金,或钽
◆排气/排液阀：316不锈钢,哈氏合金C,蒙乃尔合金
◆法兰和接头：碳钢镀镍,316不锈钢,哈氏合金C或蒙乃尔合金
◆接触介质“O”形环：丁腈橡胶，氟橡胶
◆灌充液：硅油或惰性油
◆螺栓：碳钢镀镍
◆电子壳体材料：低铜铝合金
◆引压连接件：法兰NPT 1/4，中心距54mm；接头NPT 1/2或M20×1
组成结构：
双法兰式差压变送器由差压变送器、毛细管和带密封隔膜的法兰组成。
原理：
双法兰差压变送器是将变送器的测量膜室用不锈钢毛细管（直径3mm
左右的管子，外加保护）联通到数米到数十米不等的一个或两个（压力或差压）做成法兰形式的测量膜盒中，当膜片受压后产生微小变形，变形位移或频率通过毛细管的液体传递给变送器，然后经变送器主体内或放大线路板，将压力或差压转换成信号输出。
使用时将法兰连接到设备，即可进行测量。
用途：
适用于需要将高温介质与变送器隔离；测量介质对变送器敏感元件有腐蚀作用；被测介质由于环境或温度变化而固化或结晶；更换被测介质需要严格净化测量头；悬浮液体或高粘度介质；测量头必须保持清洁卫生；密封压力容器测量。
在工业中起着非常重要的作用，但是它测量时的介质比较单一，不能测量混合物、结晶物等凝聚物块，膜盒是它最重要的部分，必要时加装膜盒盖子。
注意事项：
为了保证法兰式差压变送器的测量精度，不能拆开毛细管，所以校验变送器时要与法兰一起校验，在安装前，可用气压模拟信号与HART 通讯器进行校验。
介质是有腐蚀性的时候需要在膜片上加装专用的保护膜，这样能有效的保护好测量膜片，延长使用期限。
