常规片式电阻器结构及尺寸与电气性能
电阻类别(带实物图)
电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
koa片式电阻
koa片式电阻（原创版）目录1.引言2.koa 片式电阻的定义和特点3.koa 片式电阻的结构和工作原理4.koa 片式电阻的应用领域5.koa 片式电阻的优缺点6.结论正文1.引言在电子元器件领域，电阻是一种常见的元件，用于限制电流流动和调节电压。
随着科技的不断发展，电阻的种类和性能也在不断提升。
其中，koa 片式电阻凭借其优异的性能和广泛的应用领域，成为电阻市场的一大热门。
本文将详细介绍 koa 片式电阻的相关知识，包括其定义、特点、结构、工作原理以及应用领域等。
2.koa 片式电阻的定义和特点koa 片式电阻，全称 Knowles-Anderson Over-Molded Array，是一种新型的片式电阻，由美国 Knowles 公司研发成功。
koa 片式电阻具有以下特点：- 高精度：koa 片式电阻的精度可以达到±0.05%，满足高精度电子设备的需求。
- 低温度系数：koa 片式电阻的温度系数仅为±5ppm/℃，可在宽温范围内使用。
- 宽阻值范围：阻值范围为 100Ω~1MΩ，满足各种应用场景的需求。
- 小体积：koa 片式电阻体积小，节省空间，便于安装。
- 高可靠性：具有优良的抗振动、抗冲击性能，适用于恶劣环境。
3.koa 片式电阻的结构和工作原理koa 片式电阻的结构由电阻体、电极和绝缘层组成。
电阻体采用金属薄膜制作，具有高电阻率和低电阻温度系数；电极由金属材料制成，与电阻体紧密接触，保证优良的导电性能；绝缘层起到隔离电阻体和电极的作用，防止短路。
koa 片式电阻的工作原理是利用电阻体的线性电阻特性，通过改变电阻体的长度、宽度等参数，实现不同阻值的电阻。
4.koa 片式电阻的应用领域koa 片式电阻广泛应用于各类电子设备，如通信设备、计算机、家电、汽车电子等。
其优异的性能和可靠性，使得 koa 片式电阻成为众多行业的优选元器件。
5.koa 片式电阻的优缺点优点：- 高精度、低温度系数，满足高精度电子设备的需求。
片式固定电阻器
1.60±0.15
0.55±0.10
0.50±0.20
0.50±0.20
1210
3225
3.20±0.20
2.50±0.20
0.55±0.10
0.50±0.20
0.50±0.20
1812
4832
4.50±0.20
3.20±0.20
0.55±0.10
0.50±0.20
0.50±0.20
(mil)
公制
(mm)
常规功率系列
提升功率系列
0201
0603
1/20W
/
25
0402
1005
1/16W
/
50
0603
1608
1/16W
1/10W
50
0805
2012
1/10W
1/8W
150
1206
3216
1/8W
1/4W
200
1210
3225
1/4W
1/3W
200
1812
4832
1/2W
/
200
2010
2010
5025
5.00±0.20
2.50±0.20
0.55±0.10
0.60±0.20
0.60±0.20
2512
6432
6.40±0.20
3.20±0.20
0.55±0.10
0.60±0.20
0.60±0.20
贴片电阻功率
贴片电阻的封装与功率关系如下表：
封装
额定功率
@ 70°C
最大工作电压
(V)
英制
贴片网络电阻器
片式电阻尺寸表
片式电阻尺寸表一、尺寸定义片式电阻尺寸采用英制单位，主要包括长、宽和厚度三个维度。
长和宽的尺寸以英寸为单位，而厚度尺寸则以英寸的字母缩写表示。
例如，0201表示片式电阻的长和宽均为0.02英寸，而厚度的尺寸则由数字后面的字母来表示，如M表示0.125英寸，K表示0.156英寸等。
二、尺寸规格以下是一些常见的片式电阻尺寸规格：1.0201：长×宽×厚为0.02×0.02×0.125英寸。
2.0402：长×宽×厚为0.04×0.02×0.125英寸。
3.0603：长×宽×厚为0.06×0.03×0.156英寸。
4.0805：长×宽×厚为0.08×0.05×0.156英寸。
5.1206：长×宽×厚为0.12×0.06×0.2英寸。
这些规格中的数字代表了片式电阻的长和宽的尺寸，单位为英寸。
例如，0201表示片式电阻的长和宽均为0.02英寸，而厚度的尺寸则由数字后面的字母来表示，如M表示0.125英寸，K表示0.156英寸等。
三、尺寸与功率关系一般来说，片式电阻的尺寸越大，其所能承受的功率也就越大。
因此，在选择电阻时，需要根据实际应用场景选择合适的尺寸以满足功率需求。
四、尺寸与精度关系片式电阻的尺寸越大，其精度通常越高。
这是因为较大的电阻通常具有更均匀的阻值分布和更小的温度系数。
因此，在需要高精度的应用场景下，可以选择较大的片式电阻。
五、尺寸与温度系数关系片式电阻的尺寸也会影响其温度系数。
一般来说，较大的片式电阻具有更小的温度系数，即其阻值随温度的变化更小。
因此，在需要稳定性的应用场景下，可以选择较大的片式电阻。
综上所述，选择合适的片式电阻尺寸需要考虑实际应用场景中的功率、精度和稳定性等因素。
根据这些因素选择合适的片式电阻尺寸可以更好地满足实际需求。
片式金属膜电阻

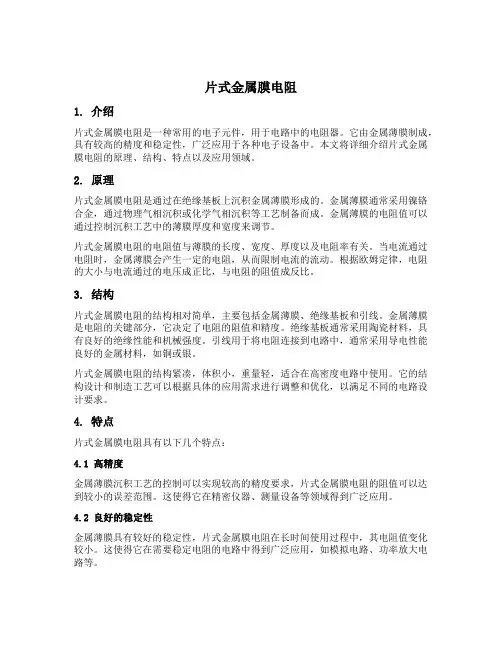

片式金属膜电阻1. 介绍片式金属膜电阻是一种常用的电子元件，用于电路中的电阻器。
它由金属薄膜制成，具有较高的精度和稳定性，广泛应用于各种电子设备中。
本文将详细介绍片式金属膜电阻的原理、结构、特点以及应用领域。
2. 原理片式金属膜电阻是通过在绝缘基板上沉积金属薄膜形成的。
金属薄膜通常采用镍铬合金，通过物理气相沉积或化学气相沉积等工艺制备而成。
金属薄膜的电阻值可以通过控制沉积工艺中的薄膜厚度和宽度来调节。
片式金属膜电阻的电阻值与薄膜的长度、宽度、厚度以及电阻率有关。
当电流通过电阻时，金属薄膜会产生一定的电阻，从而限制电流的流动。
根据欧姆定律，电阻的大小与电流通过的电压成正比，与电阻的阻值成反比。
3. 结构片式金属膜电阻的结构相对简单，主要包括金属薄膜、绝缘基板和引线。
金属薄膜是电阻的关键部分，它决定了电阻的阻值和精度。
绝缘基板通常采用陶瓷材料，具有良好的绝缘性能和机械强度。
引线用于将电阻连接到电路中，通常采用导电性能良好的金属材料，如铜或银。
片式金属膜电阻的结构紧凑，体积小，重量轻，适合在高密度电路中使用。
它的结构设计和制造工艺可以根据具体的应用需求进行调整和优化，以满足不同的电路设计要求。
4. 特点片式金属膜电阻具有以下几个特点：4.1 高精度金属薄膜沉积工艺的控制可以实现较高的精度要求，片式金属膜电阻的阻值可以达到较小的误差范围。
这使得它在精密仪器、测量设备等领域得到广泛应用。
4.2 良好的稳定性金属薄膜具有较好的稳定性，片式金属膜电阻在长时间使用过程中，其电阻值变化较小。
这使得它在需要稳定电阻的电路中得到广泛应用，如模拟电路、功率放大电路等。
4.3 低温系数片式金属膜电阻的温度系数较低，即在一定温度范围内，其电阻值对温度变化的敏感度较小。
这使得它在需要抵抗温度变化的电路中得到广泛应用，如温度传感器、自动控制系统等。
4.4 耐高温性能金属薄膜具有较好的耐高温性能，片式金属膜电阻可以在较高温度下工作而不失去性能。
片式厚膜电阻器

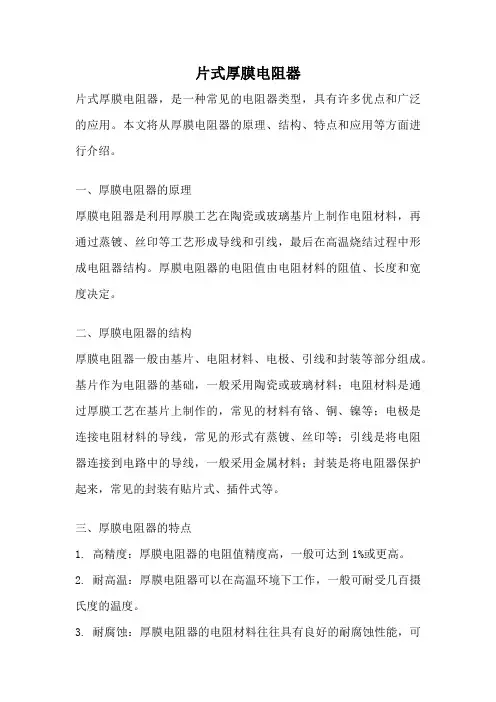

片式厚膜电阻器片式厚膜电阻器，是一种常见的电阻器类型，具有许多优点和广泛的应用。
本文将从厚膜电阻器的原理、结构、特点和应用等方面进行介绍。
一、厚膜电阻器的原理厚膜电阻器是利用厚膜工艺在陶瓷或玻璃基片上制作电阻材料，再通过蒸镀、丝印等工艺形成导线和引线，最后在高温烧结过程中形成电阻器结构。
厚膜电阻器的电阻值由电阻材料的阻值、长度和宽度决定。
二、厚膜电阻器的结构厚膜电阻器一般由基片、电阻材料、电极、引线和封装等部分组成。
基片作为电阻器的基础，一般采用陶瓷或玻璃材料；电阻材料是通过厚膜工艺在基片上制作的，常见的材料有铬、铜、镍等；电极是连接电阻材料的导线，常见的形式有蒸镀、丝印等；引线是将电阻器连接到电路中的导线，一般采用金属材料；封装是将电阻器保护起来，常见的封装有贴片式、插件式等。
三、厚膜电阻器的特点1. 高精度：厚膜电阻器的电阻值精度高，一般可达到1%或更高。
2. 耐高温：厚膜电阻器可以在高温环境下工作，一般可耐受几百摄氏度的温度。
3. 耐腐蚀：厚膜电阻器的电阻材料往往具有良好的耐腐蚀性能，可以在恶劣的环境下使用。
4. 体积小：厚膜电阻器的体积相对较小，适合在空间有限的电路中使用。
5. 成本低：相比于其他类型的电阻器，厚膜电阻器的制造成本相对较低。
四、厚膜电阻器的应用厚膜电阻器广泛应用于各种电子设备和电路中，主要包括以下几个方面：1. 电源供应：厚膜电阻器常用于电源供应电路中的电流限制、电压分压等功能。
2. 信号处理：厚膜电阻器用于信号处理电路中的电流测量、电阻匹配等。
3. 温度测量：厚膜电阻器可以作为温度传感器使用，常用于温度测量和控制中。
4. 自动控制：厚膜电阻器常用于自动控制电路中的反馈、调节和保护等功能。
5. 通信设备：厚膜电阻器用于通信设备中的阻抗匹配、滤波等。
片式厚膜电阻器是一种常见的电阻器类型，具有高精度、耐高温、耐腐蚀、体积小和成本低等特点。
它广泛应用于电子设备和电路中的电源供应、信号处理、温度测量、自动控制和通信设备等领域。
电工电子元器件认识 -电阻器的结构参数与特性
电阻器的特性结构与参数任务目标；电阻器的特性、结构、参数、误差等级及标注方法。
学习目标；掌握电阻器的特性、结构、参数、误差等级及标注方法。
1、概念能阻碍电流流动的物体就称为电阻。
也就是说，当电流通过金属导体时，做定向移动的自由电子就会与金属中的带电粒子相互发生碰撞，碰撞的力度小导体对电流的阻力就小，说明此导体的导电能力强，碰撞的力度大，导体对电流的阻力就大，说明此导体的导电能力差，这就说明导体对电流的阻碍有大小之分。
2、电阻器的单位及换算关系电阻在电子电路中的应用十分广泛，任何一个电子电路就必须有电阻，哪怕是没有别的组件，电阻在电路中用“R”表示，单位是“欧姆”，简称“欧”。
用字母“Ω”表示。
还有千欧（ KΩ）和兆欧（ MΩ）。
它们的换算关系：1 MΩ（兆欧）=1000 KΩ (千欧)=1000000 Ω (欧)1 KΩ (兆欧)=1000 Ω (欧)3、电阻器的符号电阻器的符号电阻器符号4、影响电阻器阻值大小的因素导体的电阻是客观存在的，它不随导体两端电压大小而变化，也就是说在导体两端即便是没有电压导体仍然有电阻(敏感电阻除外)。
1）材料银、铜、铝、铁。
大家知道，导体的材料不一样，它的导电能力也不同，在金属导体中，导电能力最强的是什么呢？是“银”，其次就是铜，铝，铁，金子虽贵但导电能力很差，金刚石就不导电的。
2）温度（1）金属导体温度越高，电阻越大。
例：冬天取暖用的电炉子，热线式空流计中的热丝电阻。
（2）半导体材料是温度越高，电阻越小。
例：半导体材料制作的三极管和功放集成电路这些易发热的组件都加有散热片。
3）截面积导体越粗，电阻越小，反之越大。
4）长度导体越长，电阻越大，反之越小。
例：照明用的灯泡灯丝断了以后重新搭上就会比以前亮，这就是灯丝变短，电阻变小，电流增大，灯泡变亮。
5、电阻器的作用电阻器的作用是限流和分压限流分压电路6、电阻器的主要参数电阻器的主要参数有：标称阻值、阻值误差、额定功率。
片式电阻器
片式电阻器
片式电阻器（简称片阻）是一种由耐高温材料（如陶瓷）制成的电器元件，它可以克服电路热量、容量，阻止电压波动和降低负载的噪音等功能。
它使用自然的空气为冷却媒介，通过导体（如金属丝）将一层金属箔与另一层金属箔连接起来，从而形成一个稳定的电阻量。
片式电阻器一般有两种结构：剥制型和压接型。
剥制型在一块树脂基底上利用金属箔剥离而成，压接型则是采用压接系统，在树脂基底上把两层金属箔定型，形成各种不同的参数，并在金属箔上接上镀金。
片式电阻器有很多优点，它的容量小、功耗低，外形小巧美观，噪音更小，而且传导热能损耗更小，还可预防因电压波动而引发的问题。
比起其他电子元件，它的维护起来也更方便，由于其寿命较长，因而可以节约使用费用和管理费用。
片式电阻器的常见应用范围包括消费电子产品、家用电器、无线和通信系统、汽车电子设备、灯具及照明设备、电源、和电动机等。
此外，片式电阻器还可以用来过滤掉可能存在的脉冲，帮助获得更好的脉冲控制，电路设计者可以根据不同的参数选用片式电阻器，以达到合理便捷的应用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.0 结构及尺寸 Structure And Dimensions 2.1 结构 Structure
结构层 Structure ①陶瓷基片
Substrate
②面电极
Face Electrode
③背电极
Reverse Electrode
④电阻体
Resistive Element
⑤一次保护层
1st protective coating
b（mm） 0.15±0.05 0.25±0.10 0.30±0.20 0.40±0.20 0.50±0.20 0.50±0.20 0.60±0.20 0.60±0.20
2.3 产品外观 Appearance 2.3.1 电阻器表面二次保护层保护膜覆盖完好且难以脱落,表面平整；
The surface of resistor is covered with Protecting Coating which hard to fade, and the surface of coating should avoid unevenness. 2.3.2 电阻器端电极覆盖均匀、镀层较难脱落、而且平整、无开裂、针孔、变色； The terminal part is covered equable, the plating is hard to fade, and should avoid unevenness, flaw, pinhole and discoloration. 2.3.3 电阻器芯片无裂痕、标记可辨。 With a clear mark, the resistor body is crack-free.
L（mm） 0.60±0.05 1.00±0.10 1.60±0.15 2.00±0.20 3.20±0.20 3.20±0.20 5.00±0.20 6.40±0.20
W（mm） 0.30±0.05 0.50±0.10 0.80±0.15 1.25±0.15 1.60±0.15 2.50±0.20 2.50±0.20 3.20±0.20
number of zeros. 四位数（E-96 系列）：前三位表示
有效数字，第四位表示有效数 字 后 零 的 个 数 。 Four digits
(E-96 series):The first three
digits are significant figures
and the four one denotes
电阻值代号
Resistance Value Code 三位数（E-24 系列）：前两位表示
有效数字，第三位表示有效数 字后零的个数。Three digits
(E-24 series): The first two
digits are significant figures
and the third one denotes
are as below:
*体积小、重量轻
miniature and light weight
*电性能稳定，可靠性高
stable electrical capability and high reliability
*机械强度高、高频特性优越
superior mechanical and frequency
0201 W ±200ppm/℃
0402
U
±400ppm/℃
0603
0805
K
±100ppm/℃
1206
1210
2010
L
±250ppm/℃
2512
跨接电阻 Chip Jumper
无表示 No marking
包装方式代号 Packing Style Code
编带包装 T Tape & Reel
塑料盒包装
3.09
4.12
5.49
7.32
9.76
■E-24 系列：采用三位数字表示，前二位表示电阻值有效数字，第三位表示乘以 10 的次方数。 E-24 series: Express resistance value on the glass side with three digits, the first tow digits should be significant and the third one denote number of zeros. 例 For example：
1R0=1.0Ω
000=0Ω
电阻值误差精度代号 Resistance Tolerance
Code
D
±0.5%
F
±1%
G
±2%
J
±5%
K
±10%
M
±20%
F
跨接电阻
Chip G
Jumper
J
≤10mΩ ≤20mΩ ≤50mΩ
3.1 标记表示方法 The Explanation For The Resistance Value Marking IEC E-24、E-96 系列电阻值对照表 IEC E-24、E-96 Series Resistance Cross-reference List
■非 IEC 标准系列的电阻值标记表示方法：一般以最接近 IEC E-24 系列标称阻值的标记表示方法。 For the resistance which does not belong to IEC serial, use the resistance of IEC serial which is most close to the required resistance of non-IEC serial for replacement.
产品广泛应用于计算机、通讯、工业自动化、航天航空、军事、数字电视、数字音响及消费类电子等领域。 The applications for the chip resistor are wildly in computer, communication, industry automatization, aviation, military, digital TV, digital acoustics and consume electronics, etc.
B
Bulk Case
塑料袋散装
C
Case
R
S
03
K
1
0
0
3
F
T
产品代号 Product Code
厚膜片式电 阻器
R Thick Film Chip
Resistor
代号 Code
01 02 03 05 06 1210 10 12
型号 Type 0201 0402 0603 0805 1206 1210 2010 2512
number of zeros. 小数点用 R 表示。Decimal point
should be expressed by “R”. “000” 表 示 跨 接 电 阻 。 Jumper is
expressed by “000” 例如 Example：
103=10KΩ （E-24） 1003=100KΩ（E-96）
⑥二次保护层
2nd protective coating
⑦标记 Marking
⑧端电极
Inner Termination
⑨中间电极
Middle Termination
⑩外部电极
Outer Termination
主要成分 Main Substance
三氧化二铝 Al2O3
银-钯电极
Ag-Pd ,
银电极
10KΩ ■E-96 系列： ▲0805、1206、1210、2010、2512 采用四位数字表示，前三位表示电阻值有效数字，第四位表示乘
以 10 的次方数。 E-96 series: For the dimension type of 0805,1206,2010,2512 express the resistance value with four digits, the first three digits are significant figures and the fourth denotes the number of zeros. 例 For example：
■小数点以“R”表示 The decimal point should be expressed by “R”. 例 For example： 5.6Ω
■跨接电阻以“0”表示 The jumper should be expressed by “0”. 例 For example：
0Ω
■0201、0402：不作标记 For the dimension type of 0201、0402, there is no mark on the glass side. 例 For example：
Ag
氧化钌、玻璃
Ruthenium oxide ，glass
玻璃
Glass
玻璃 / 树脂
Glass / Resin
玻璃 / 树脂
Glass / Resin
银电极 / 镍铬合金
Ag / Ni-Cr
镍层
Ni Plating
锡层
Sn Plating
2.2 尺寸 Dimensions
型号 Type 0201 0402 0603 0805 1206 1210 2010 2512
*装配成本低，并与自动装贴设备匹配 low assembly cost, suit for automatic SMT
*适应再流焊与波峰焊
suit for re-flow and wave flow soldering .
*符合 RoHS 指令要求
Compliant with RoHS Directive
100 KΩ
