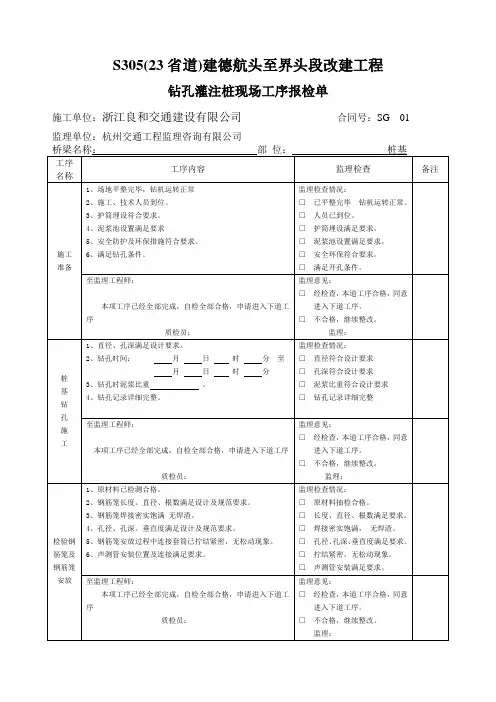

钻孔灌注桩工序报验

工程质量报验表

工程名称：***工程编号：B.1.4 —

钢筋加工工程验收批质量验收记录

质验表（桥）—3 建设单位：***公司监理单位：***有限责任公司合同号：***

***建设工程质量监督站监制

钢筋成形和安装工程验收批质量验收记录

质验表（桥）— 5建设单位：***有限责任公司监理单位：***有限责任公司合同号：***

***建设工程质量监督站监制

隐蔽工程检查验收记录

质检表4

工程质量报验表工程名称：***工程编号：B.1.4 —

钻孔桩成孔质量检查记录

施记表9

施工项目技术负责人：质检员：监理：

钻孔桩钻进记录（旋转钻）

施记表7

混凝土工程验收批质量验收记录

单位：***有限责任公司监理单位：***有限责任公司合同号：***

钻孔灌注桩施工工艺

钻孔灌注桩施工工艺第一节、工艺流程（一）施工工艺流程准备工作→放线定位→桩机就位→开挖到设计标高→人工开挖扩大头→清孔、验收→安放钢筋笼（注浆管随同安放）→下导管→混凝土灌注→后注浆施工→凿除桩头→桩身检验（二）工艺流程图

第二节各工艺流程做法（一）测量放线在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。当桩中心距小于3倍桩径且桩端净距小于1.0m（D＞2.0米）或桩心距小于1.5D（D＜2.0）米时，应采用间隔开挖，浇筑混凝土。桩位线定好之后，必须先试挖桩，待试挖桩成功后经有关部门进行复查，办好预检手续后再进行全面开挖工程桩。施工时相邻两桩净距小于2.5米时应采用间隔开挖，相邻桩跳挖的最小施工净距不得小于4.5米。待先批桩开挖完毕且混凝土浇筑完毕后方可再开挖另一批桩，以避免桩出现塌孔现象，确保施工安全。（二）成孔开挖桩孔垂直段采用螺旋钻施工，桩孔挖至孔底设计标高时，通知甲方会同勘察设计及有关人员共同鉴定，确定达到6层卵石层后方可扩底。当遇到施工区域受限时用洛阳铲配合人工开挖成孔。钻机就位后，钻机下必须垫枕木,钻机就位必须平正、稳固，确保施工中不发生倾斜、移动。使钻机转盘中心线、天车中心、钻头中心及桩中心位于一条沿垂线上，经当班技术人员检查，验收签字后方可钻孔。

旋挖成孔首先是动力头转动底门镶嵌斗齿的桶式钻斗切削岩土，并将原状岩土装入钻斗内，然后再由钻机卷扬机和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。成孔前必须检查钻头保径装置,钻头直径、钻头磨损情况,施工过程对钻头磨损超标的及时更换。成孔中,按试施工确定的参数进行施工,设专职记录员记录成孔过程的各种参数,如钻进深度、地质特征、机械设备损坏、障碍物等情况。记录必须认真、及时、准确、清晰。旋挖钻机配备电子控制系统显示并调整钻进时的垂直度,通过电子控制和人工观察两个方面来保证钻杆的垂直度,从而保证了成孔的垂直度。钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时,可适当加快钻进速度;当软地层变为硬地层时,要减速慢进;在易缩径的地层中,应适当增加扫孔次数,防止缩径;对硬塑层采用快转速钻进,以提高钻进效率;砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度。旋挖钻机在钻进时，根据地层选用钻斗的同时，还要注意在钻进时进尺的控制。在使用旋挖斗时依据斗体的容量，一般在斗体三分之二为合适。进尺深度根据桩直径而定，也要根据地层的密度控制进尺深度。进尺过多，导致卸土困难，还会导致埋钻卡钻的事故发生。过少会延误施工进度与设备、能源的消耗，成本提高，降低了效益。（三）人工扩底挖扩底桩是人工下到孔内，将底部位的尺寸、形状自上而下削土扩充成设计图纸的要求。扩底桩土方利用提升设备运土，桩孔内人员要戴好安全帽，地面人员要拴好安全带。吊桶离开孔口上方1．5m时，推动活动安全盖板，掩蔽孔口，防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内卸土后，再打开活

钻孔灌注桩检验批

--------------------------------工程工程报验申请表工程项目名称：施工合同段: 编号：致：----------------------------------------------------------------监理部: 根据施工承包合同和设计文件的要求,我单位已完成钻孔灌注桩------号桩并自检合格，报请检查。附件：1、钻（挖）孔桩孔内灌注水下混凝土前检查证 2、钢筋布置情况工程检查证 3、钻（挖）孔桩桩位检查表 4、钻（挖）孔记录 5、钻（挖）孔桩成孔检查表 6、混凝土灌注记录表 7、水下混凝土灌注记录表 8、钻孔检验批质量验收记录表 9、钢筋（原材料及加工）检验批质量验收记录（Ⅰ） 10、钢筋（连结与安装）检验批质量验收记录（Ⅱ） 11、混凝土（原材料）检验批质量验收记录表（Ⅰ） 12、混凝土（原材料及配合比）检验批质量验收记录表（Ⅱ）承包单位（章）质量检查工程师（签字）日期监理工程师意见：项目监理机构总/专业监理工程师(签字) 日期

注：本表一式3份，施工单位2份,监理单位1份. --------------------------------------工程钻（挖）孔桩孔内灌注水下混凝土前检查证编号： -----------------------工程第号墩（台）第号桩钻（挖）孔桩 1、直径米，终孔经验孔器检查，缩孔/在米处有缩孔。 2、护筒顶标高米，护筒底标高米。 3、孔底设计标高米，钻完孔底标高米，清完孔后孔底标高米，灌注前孔底标高米，沉渣厚度米。 4、孔位最大偏差为毫米，最大倾斜度为 %。 5、承台底高程为米，桩长为米。 6、岩层面高程为米，嵌入岩层米，岩层为层。 7、钢筋笼检查签证情况：钻孔与钢筋骨架布置示意图根据以上资料：同意/不同意灌注水下混凝土附件：施工单位填表人主管工程师施工负责人检查工程师监理工程师

旋挖钻孔灌注桩施工方案流程

武汉利嘉置业光谷世界城B地块苏河特区支护桩基工程施工方案二〇一〇年四月十二日

目录一、工程概况 (3) 1.工程概况 (3) 2.工程地质条件 (3) 二、编制依据 (3) 三、设备选型 (3) 四、施工方案 (4) 1.旋挖钻施工工艺及方法 (4) 2.钢筋笼制作与安放 (5) 3.水下砼灌注 (6) 4.桩基检测及验收 (8) 五、工程质量保证措施 (8) 1.工程质量保证制度 (8) 2.工程质量保证技术措施 (9) 六、工程安全、文明施工保证措施 (11) 1.安全生产措施 (11) 2.文明施工措施 (14) 七、工程进度保证措施 (14) 1.进度计划 (14) 2.施工工期保证措施 ...................................................... 错误!未定义书签。八、降噪、降污及雨季施工技术措施 (15) 1.减少扰民降低环境污染和噪音的措施 (15) 2.地下管线及其他地下设施的加固措施 (15) 3.应急措施 (15) 九、拟投入的主要施工机械设备表 (15) 附表：项目经理部主要施工管理人员

一、工程概况 1.工程概况拟建建筑物位于武昌鲁巷以东，北侧为珞瑜路，南侧为光谷世界城A地块。桩型采用人工挖孔桩，桩芯混凝土强度等级为C30。桩径为0.9m。 2.工程地质条件该工程场地地质条件详见中南勘察设计院提供的《光谷世界城B 地块岩土工程勘察报告书》具体地层情况如下：（1）杂填土；（2）粘土；（3）残积土；（4）-1强风化泥页岩；（4）-2中风化泥页岩。二、编制依据 1、苏河特区基坑支护工程招标文件 2、《混凝土结构设计规范》（GB50010-2002） 3、《建筑地基基础设计规范》（GB50007-2002） 4、《建筑地基基础工程施工质量验收规范》（GB50202-2002） 5、《混凝土结构工程施工质量验收规范》（GB50204-2002） 6、《建筑基桩技术规范》（JGJ 94-2008） 7、《建筑基桩检测技术规范》（JGJ 106-2003） 8、《建筑结构荷载规范》（GB50009-2001） 9、《建筑基桩检测技术规范》（JGJ 106-2003） 10、《建筑地基基础技术规范》（DB42/242-2003） 11、其它相关的施工及验收规范、规程。三、设备选型由于工期要求及根根据岩土勘察资料及实际施工经验，该工程桩成孔可采用旋挖钻机钻孔灌注桩，钻机设备选用1台中国南车旋挖钻

旋挖钻孔灌注桩工艺流程及常见事故的预防和处理

旋挖钻孔灌注桩工艺流程、操作要点、质量控制要点及常见事故的预防和处理一、旋挖钻孔桩的施工特点 1、可在水位较高、卵石较大等用正、反循环及长螺旋钻无法施工的地层中施工。 2、自动化程度高、成孔速度快、质量高。该钻机为全液压驱动，电脑控制，能精确定位钻孔、自动校正钻孔垂直度和自动量测钻孔深度，最大限度地保证钻孔质量。其工效是循环钻机的20倍，最重要的是，工程的质量和进度得到了充分的保证。 3、伸缩钻杆不仅向钻头传递回转力矩和轴向压力，而且利用本身的伸缩性实现钻头的快速升降，快速卸土，以缩短钻孔辅助作业的时间，提高钻进效率。 4、环保特点突出，施工现场干净。这是由于旋挖钻机通过钻头旋挖取土，再通过凯式伸缩钻杆将钻头提出孔内再卸土。旋挖钻机使用泥浆仅仅用来护壁，而不用于排碴，成孔所用泥浆基本上等于孔的体积，且泥浆经过沉淀和除砂还可以多次反复使用。目前很多城市在施工中的排污费用明显提高，使用旋挖钻机可以有效降低排污费用，并提高文明施工的水平。 5、履带底盘承载，接地压力小，适合于各种工况，在施工场地内行走移位方便，机机动灵活，对桩孔的定位非常准确、方便。 6、旋挖钻机的地层适应能力强旋挖钻机可以适用于淤泥质土、粘土、砂土、卵石层等地层。 7、在孔壁上形成较明显的螺旋线。有助于提高桩的的摩阻力。 8、吊放钢筋笼、灌注砼等施工场地较其他工艺容易布置。 9、自带柴油动力，缓解施工现场电力不足的矛盾，并排除了动力电缆造成的安全隐患二、适用范围旋挖钻机一般适用粘土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层，借钻具自重和钻机加压力，耙齿切入土层，在回转力矩的作用下钻斗同时回转配合不同钻具，适应于干式（短螺旋）、湿式（回转斗）及岩层（岩心钻）的成孔作业。根据不同的地质条件选用不同的钻杆、钻头及合理的斗齿刃角。对于具有大扭矩动力头和自动内锁式伸缩钻杆的钻机，可以适应微风化岩层的施工。目前，旋挖钻机的最大钻孔直径为3m，最大钻孔深度达120m，（主要集中在40m以内），最大钻孔扭矩620kNm。三、工艺原理主要是其成孔工艺与其它桩基不同，旋挖钻机的钻进工艺旋挖钻机采用静态泥浆护壁钻斗取土的工艺（当然也有干土直接取土工艺，视工地现场地层条件而定），是一种无冲洗介质循环的钻进方法，但钻进时为保护孔壁稳定，孔内要注满优质泥浆（稳定液）。旋挖钻机工作时能原地作整体回转运动。旋挖钻机钻孔取土时，依靠钻杆和钻头自重切入土层，斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土；遇硬土时，自重力不足以使斗齿切入土层，此时可通过加压油缸对钻杆加压，强行将斗齿切入土中，完成钻孔取土。钻斗内装满土后，由起重机提升钻杆及钻斗至地面，拉动钻斗上的开关即打开底门，钻斗内的土依靠自重作用自动排出。钻杆向下放关好斗门，再回转到孔内进行下一斗的挖掘。旋挖钻机行走机动、灵活，终孔后能快速的移位或至下一桩位施工。钢筋笼加工制作、吊放，后压浆工艺同其它桩基施工。四、工艺流程及操作要点 4.1施工工艺流程

钻孔灌注桩施工步骤

钻孔灌注桩施工本合同桩基为普通钻孔灌注桩，规格为φ1.2m和φ1.5m。其中，主桥φ150cm 钻孔桩12根，引桥φ120cm钻孔桩108根；钻孔桩砼为C25水下混凝土。 1、场地准备在桩基施工前，将钻机移动范围内的地面整平，清除杂物，换除软土，夯打密实，桩机下垫枕木。桩位的测定按设计要求，由测量组采用全站仪放线定位，桩位标志应准确牢固。 2、护筒设置 ①在钻孔前埋设护筒：护筒采用厚6mm钢板焊制，节长2～4m，其直径比桩径大15～20cm。护筒采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。 ②护筒埋设时，要求准确竖直，护筒顶部高出施工地面30cm，一般情况下埋置深度为2～4m，特殊情况下应加深以保证钻孔和灌注砼的顺利进行。其中心轴线应正对测量标定的桩位中心，其偏差不得大于5cm，倾斜度不得大于1%。 3、泥浆循环系统的设置 ①泥浆循环系统主要由泥浆池、沉淀池、高压泥浆泵和溢流沟组成。在每两个桥墩墩位之间设置一座泥浆池。先开挖至地面以下1m，砌筑泥浆池砖墙（厚30cm、高出地面1.5m），地面以下部分用土蓬布隔水防漏，平面尺寸为10×15m。位于xx高速公路上的14#主墩钻孔时，在高速公路用地外的12#～13#桥梁之间设一座大型泥浆池，平面尺寸10×20m，泥浆循环管通过施工便桥连通。钻孔及清理泥浆池时排水、清渣，并装入泥浆槽罐车，运往指定的弃土区经沉淀后排放。 ②钻孔泥浆采用的优质粘土在孔内制备。造浆用的粘土应符合下列技术要求：胶体率≥95%，含砂率≤4%，造浆率0.006～ 0.008m3/kg； ③泥浆性能指标应符合下列技术要求：泥浆相对密度1.1～1.2，粘度17～18s，含砂率＜4%，胶体率＞95%，失水率＜20mL/30min。 4、钻孔 ①造浆：正式钻进前，向将要施工的桩及循环用的护筒孔底供泥浆，换出

钻孔灌注桩工艺流程图

钻孔灌注桩工序流程钻孔灌注桩流程图一、准备工作施工平台（1）场地为浅水时，宜采用筑岛法施工。筑岛的技术要求应符合沉井基础施工的有关规定。筑岛面积应按钻孔方法、机具大小等要求决定，高度应高于最高施工水位0.5～1.0m。（2）场地为深水时，可采用钢管桩施工平台、双壁钢围堰平台等固定式平台，也可采用浮式施工平台。平台须牢靠稳定，能承受工作时所有静、动荷载。平台的设计与施工可按本规范的有关规定执行。二、开挖埋设护筒护筒设置

（1）护筒内径宜比桩径大200～400mm。（2）护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，竖直线倾斜不大于l%，干处可实测定位，水域可依靠导向架定位。（3）旱地、筑岛处护筒可采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。（4）水域护筒设置，应严格注意平面位置、竖向倾斜、倾斜角（指斜桩）和两节护筒的连接质量均需符合上述要求。沉入时可采用压重、振动、锤击并辅以筒内除土的办法。（5）护筒高度宜高出地面0.3m或水面1.0～2.0m。当钻孔内有承压水时，应高于稳定后的承压水位2.0m以上。若承压水位不稳定或稳定后承压水位高出地下水位很多，应先做试桩，鉴定在此类地区采用钻孔灌注桩基的可行性。当处于潮水影响地区时，应高出最高施工水位1.5～2.0m，并应采取稳定护筒内水头的措施。（6）护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度宜为2～4m，特殊情况应加深以保证钻孔和灌注混凝土的顺利进行。有冲刷影响的河床，应沉入局部冲刷线以下不小于1.0～1.5m。（7）护筒连接处要求筒内无突出物，应耐拉、压，不漏水。三、钻机就位（1）钻机就位前，应对钻孔各项准备工作进行检查。（2）钻孔时，应按设计资料绘制的地质剖面图，选用适当的钻机和泥浆。（3）钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷，否则应及时处理。（4）钻孔作业应分班连续进行，填写钻孔施工记录，交接班

钻孔灌注桩的施工工艺

广州轨道交通五号线广州火车站钻（冲）孔桩、三重管旋喷桩工程施工组织设计广东省地质工程公司二OO五年五月十六日

广州轨道交通五号线广州火车站钻（冲）孔桩、三重管旋喷桩工程施工组织设计编写：陈志贤审核：梁斌总工程师：甘展孜总经理：陈政民广东省地质工程公司二OO五年五月十六日

目录一、工程概况-----------------------------------------------------4 二、场地工程地质条件-----------------------------------------4 三、施工组织管理和计划安排--------------------------------4 四、分项工程方法和技术措施--------------------------------6 五、施工安全技术措施----------------------------------------14

一、工程概况广州轨道交通五号线广州火车站四号活塞风亭设在车站东端的区间，位于国旅门前。风井基坑尺寸22．3×9米,深29．93 米。围护结构采用Φ1200mm钻(冲)孔灌注桩＋内支撑形式,钻 (冲)孔桩长为31.7～33.2米,共49根,嵌固深度2～3.3m,桩间距1350mm；基坑外侧桩间止水帷幕为Φ900旋喷桩(三重管), 共49根,与钻孔灌注桩咬合厚度不小于150mm,旋喷桩入全风化层1米以上。基坑周边的国旅与民航售票处距基坑3～7米,且为天然基础,所以在基坑围护结构和建筑物之间设置一道隔断墙。隔断墙采用Φ900mm(三重管),共69根,咬合250mm,进入全风化层1米以上。一、场地工程地质条件根据地质钻孔资料,主要地层从上往下依次为:(1)素填土 <1>,厚2.3m。(2)残积土<5-1>,厚6.7m。(3)全风化红砂岩层<6>, 厚8.5m。(4)中风化红砂岩层<8>,厚2.2m。(5)微风化红砂岩层 <9>,厚1.8m,(6)中风化红砂岩层<8>,厚0.9m(7)微风化红砂岩层<9>,厚9.4m(8)中风化红砂岩层<8>,厚1.2m(9)微风化红砂岩层<9>,厚2.3m。二、施工组织管理和计划安排 (一)机械设备安排根据本工程工程量及工期要求,我公司组织的机械设备见下表:

钻孔灌注桩施工工艺流程

钻孔灌注桩及桩顶冠梁工程 1护坡桩及冠梁参数桩型-1桩径Φ1000mm，桩长26.1m，桩间距2.0m。钢筋笼主筋为18Ф25钢筋，加劲箍为Ф14@2000mm，螺旋箍筋为φ10@150mm；桩型-2桩径Φ800mm，桩长13.85m，桩间距1.6m。钢筋笼主筋为18Ф20钢筋，加劲箍为Ф14@2000mm，螺旋箍筋为φ8@150mm；桩型-3桩径Φ800mm，桩长14.5m，桩间距1.6m。钢筋笼主筋为16Ф22钢筋，加劲箍为Ф14@2000mm，螺旋箍筋为φ8@150mm；桩型-4桩径Φ800mm，桩长17.5m，桩间距1.6m。钢筋笼主筋为18Ф20钢筋，加劲箍为Ф14@2000mm，螺旋箍筋为φ8@150mm；桩顶设置1000mm×800mm、800mm×600mm的冠梁。桩间土开挖并凿除桩头50cm后，设置冠梁连接全部护坡桩，冠梁钢筋主筋为14根（Φ800mm桩径）和16根（Φ1000mm桩径）Ф16钢筋，箍筋为φ8@200mm，护坡桩和冠梁均采用商品混凝土，强度等级为C30。护坡桩及冠梁施工完成3～7天后，进行护坡桩区域的基坑土方开挖。基坑土方开挖应分段分层开挖，同时分层分段完成土钉墙及锚杆（索）施工。 2钻孔灌注桩及桩顶冠梁的施工护坡桩采用钢筋混凝土灌注桩工艺，旋挖钻机成孔、钢筋笼制作吊放，商品混凝土灌注成桩，桩顶设置冠梁。 1）、成孔

钻机成孔过程应按下列要点进行操作： a、成孔时宜采取间隔成孔的施工顺序，并应在混凝土终凝后再进行相邻桩的成孔施工； b、钻机必须坐落在坚实的基底上，保证钻机开动后不倾斜。 c、钻机应先进行试运转检查，防止在施工过程中发生故障。 d、钻机按指定位置就位后，须在技术人员指导下，调整钻杆的角度并检查钻杆是否垂直，确保无误后方可开钻。 e、第一根桩施工时，采用低压慢速钻进，掌握地层对钻机的影响情况，以确定在该地层条件下的钻进参数。 f、在钻进过程中，为防止超径，保证垂直度，采用小压力慢转速，不可进尺太快。 g、钻进过程中，一定要密切注意孔壁稳定，防止由于场地局部土层的变化引起孔壁坍塌、缩径等质量问题，若出现类似问题，及时上报甲方及监理，并及时采取相应处理措施，保证成孔质量。 h、在钻进过程中，要经常检查钻头尺寸。成孔质量是成桩质量的关键，孔形即桩形，本工程要求桩径任何一段不小于设计直径，倾斜度不大于1%。孔底沉渣不大于150mm，孔深允许误差+300mm。 i、若发现地质情况与钻探资料不符应立即通知设计、监理等部门及时处理。若出现缩径、塌孔、孔斜等情况，应及时进行有效处理。 j、成孔时间控制在6小时以内。时间过长，孔壁易坍塌、孔底沉渣多；时间太短，垂直度、桩径不能保证，且切削出来的泥块直径大，不易

钻孔灌注桩施工方法

钻灌注桩施工法钻灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁式法和全套管施工法两种。 1)泥浆护壁施工法冲击钻，冲抓钻和回转钻削成等均可采用泥浆护壁施工法。该施工法的过程是：平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成→清并检查成质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。施工顺序(如图所示) (1)施工准备施工准备包括：选择钻机、钻具、场地布置等。钻机是钻灌注桩施工的主要设备，可根据地质情况和各种钻机的应用条件来选择。 (2)钻机的安装与定位安装钻机的基础如果不稳定，施工中易产生钻机倾斜、桩倾斜和桩偏心等不良影响，因此要求安装地基稳固。对地层较软和有坡度的地基，可用推土机推平，在垫上钢板或枕木加固。

为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻机，对有钻塔的钻机，先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起，准确定位，使起重滑轮、钻头或固定钻杆的卡与护筒中心在一垂线上，以保证钻机的垂直度。钻机位置的偏差不大于2cm。对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳。 (3)埋设护筒钻成败的关键是防止壁坍塌。当钻较深时，在地下水位以下的壁土在静水压力下会向坍塌、甚至发生流砂现象。钻若能保持壁地下水位高的水头，增加静水压力，能为壁、防止坍。护筒除起到这个作用外，同时好有隔离地表水、保护口地面、固定桩位置和钻头导向作用等。制作护筒的材料有木、钢、钢筋混凝土三种。护筒要求坚固耐用，不漏水，其径应比钻直径大（旋转钻约大20cm，潜水钻、冲击或冲抓锥约大 40cm），每节长度约2~3m。一般常用钢护筒。 (4)泥浆制备钻泥浆由水、粘土(膨润土)和添加剂组成。具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在壁形成泥皮，隔断外渗流，防止坍的作用。调制的钻泥浆及经过循环净化的泥浆，应根据钻法和地层情况来确定泥浆稠度，泥浆稠度应视地层变化或操作要求机动掌握，泥浆太稀，排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能，降低钻进速度。

桥梁钻孔灌注桩施工技术交底

桥梁钻孔灌注桩施工技术交底桥梁钻孔灌注桩施工工艺流程图文档来源网络及个人整理，勿用作商业用途 ____________________ (2) 护筒制备和埋设：钻孔直径? 1.3m 〔护筒采用6 清孔制焊接而成，钻孔? 1.2m 护筒采用5mm 厚钢板卷制焊接而成，钻孑L ? 1.0m 护筒采用4mm 厚钢板卷制焊接而成沙坝河大桥的护筒直径比桩径大400mm 制作长度4-6m ,其安它护管筒直径比桩径大 200mm 制试件制作护筒周围0.5-1.0m 范围内的土挖除，夯填粘性土至护筒底0.5m 以下, 埋置深度6 m 。当遇有软土、淤泥层时截桩尽可能深入到不透水层粘性业用途 (3) 大桥顺线路方向一侧设置临时施工便桥，在河床内设置筑岛。筑岛使用粘土和山皮土进行填筑，筑岛外露部位均分层码砌塑编袋内装砂砾码砌密实、牢固，便桥顶宽 7 m,高度视洪水期河水深度而定，筑岛与便桥应紧密连接，便于钻孔桩施工。文档来源网络及个人整理，勿用作商业用途 (4) 挖泥浆坑和泥浆制备。送用优质粘土制备泥浆，且泥浆性能指标满足规范要求，保持护筒内的泥浆顶面始终高出孔外水位或地 1、施工准备冋便道、确 (1)精心量测，打夯密实。 mm 厚钢板卷作长度2-3m 。 1.0-1「5m ，对于砂土将其埋置深度不小于1.5m 。大桥河岸部位护筒埋置深度4 m 河床部位土内 1.0-1.5 m 。护筒中心竖直倾斜不大于 T%)文档来源网络及个、人整理，勿用作商试件制作施工准备整场地制作清除杂物, 放出桩

(5)钻机就位。钻机底架要垫平，保持稳定，顶端用缆风绳对称拴牢拉紧。钻机钻杆垂直，钻尖与孔位允许误差的规定之内。文档来源网络及个人整理,勿用作商业用途 2、钻孔 (1)钻孔和开挖，应在中距5 m内的任何砼灌注完成24小时后才能开始，以避免干扰邻桩砼的凝固。为了加快施工进度，拟采用多机同时作业。文档来源网络及个人整理,勿用作商业用途 ( 2)钻孔时应分班连续进行，不得中断，一气呵成，采用冲击钻钻孔时，应不断地向孔注浆，防止出现坍孔。若坍孔严重时应回填重钻。终孔时应对孔位、孔径、孔形、孔深、垂直度及孔底土质情况进行检查，合格后立即清孔。文档来源网络及个人整理,勿用作商业用途 ( 3)钻孔时须及时填写钻孔记录，在土层变化处捞取渣样，判明土层。 3、清孔 ( 1)钻孔达到图纸规定的标高后，且成孔质量符合图纸要求，应立即进行清孔。清孔时，孔内水位应保持在地下水位或河流水位以上 1.5-2 m ，以防止成孔塌陷。文档来源网络及个人整理, 勿用作商业用途 ( 2)清孔时，应将附着于孔壁的泥浆清洗干净，并将孔底钻渣及泥砂等沉淀物清除。大桥需进行两次清孔。 ( 3)清孔后，孔底沉淀物厚度应按图纸或规定值进行检查，对于直径等于或小于1.3 m的摩擦桩的沉淀物厚度应等于或小于400mm 支承柱小于50mm检查合格报监理工程师同意后立即吊放钢筋笼。

钻孔灌注桩的施工工艺

钻孔灌注桩的施工工艺 1施工准备 1.1.1 施工场地施工前应将桥位测量放样和场地平整好,以便安装钻架进行钻孔。当场地位于无水岸滩时，钻架位置应整平夯实，清除杂物，挖除软土，当场地有浅水时,宜采用土或草袋围堰筑岛;当场地为陡坡、深水或淤泥层较厚时，可搭设工作平台，平台必须牢固稳定,能支承钻机在其上面工作。采用方法可根据实地情况选择，如在水上打桩用型钢焊接平台,在锚碇稳固船上架设钻机。 1.1.2 施工机具配备施工设备主要指钻机。钻机应根据钻孔直径，深度和场地地质等因素选用，集丰高速公路 No2 合同段饮马河大桥及堆村大桥桩基施工根据不同的地质情况主要采了三种钻机：A.旋挖钻机（螺旋钻机），B.正循环回旋钻机 ,C.冲击钻机（工程中通常称作磕头钻）。 (1) 旋挖钻机本工程有将近40棵桩是由旋挖钻完成,占工程桩基础总量的1/3。旋挖钻是用钻孔机驱动钻杆和钻头进行回转，同时向下施压；钻头旋转中切下土壤，混入泥浆中排出孔外。因此钻孔机的基础车上必须设有驱转钻杆的回转机构。旋挖钻的优点是钻进速度快，相对冲击钻比较经济，但其因为其工作靠旋转成孔，因此容易塌孔，且不适与有岩石的地质。（旋挖钻实物图如图1）(2) 所谓正循环即在钻进的同时，泥浆泵将泥浆压进泥浆笼头，通过钻竿中心从钻头喷入钻孔内，泥浆挟带钻渣沿钻孔上升，从护筒顶部排出至沉淀池,钻渣在此沉淀而泥浆进入泥浆池循环使用。在安装钻机时，钻架必须保持平稳,不

(旋挖钻实物图1) 得发生位移、倾斜和沉陷。 (3)冲击钻机冲击钻机分为实心锥和空心锥两种。 1) 实心锥冲击钻机用冲击式装置或卷扬机提升实心钻锥，上下往复冲击，将土石劈裂、劈碎，部分被挤入井壁之内。由泥浆悬浮钻渣，使钻锥每次都能冲击到孔底新土层。冲击一定时间后，放入掏渣桶掏渣，提出孔外倒掉。本法泥浆一方面起悬浮钻渣作用，另一方面起护壁作用。 2) 空心锥冲击钻其钻孔原理与实心锥冲击钻相同。只是因为钻锥是空心的，在上下往复冲击时，其锥减刮刀将孔底冲碎，而且已冲碎的钻渣可以从锥底进入空心锥管内。冲击一定时间后将钻锥提出，倒掉锥内的钻渣，再将钻锥放入井底继续冲击钻进。本工程项目所采用空心冲击钻机。

钻孔灌注桩施工工序

钻孔灌注桩施工工序一、场地平整 1、操作平台各边尺寸应大于承台对应边的尺寸1.5m以上，以便埋设护筒；操作平台标高必须高于承台底标高1.5m以上，宜为1.5m—4m，操作平台标高可以在不影响桩基施工的情况下再根据现场情况（如便道高程，填挖方量等）做相应调整。 2、填方操作平台需将原地面植被、松软土及淤泥清除，换填干土、软岩等，表层宜铺20—30cm石渣平整后再用压路机压实，以防止钻孔过程中护筒脚坍塌，同时便于行车；挖方操作平台表层宜铺20—30cm石渣，平整后再用压路机压实。 3、水上操作平台需要通过围堰筑岛的方式进行施工，水量较大、流速较快的情况下可在有水侧砌挡墙隔水。筑岛高度宜超出最高水面0.5-1.0m。二、泥浆池开挖 1、开挖参考图：泥浆池布设及尺寸

条件允许的情况下可以将钻渣直接外运，不设置存渣池。考虑施工需要，泥浆池及沉淀池的容积宜大于等于本墩位两根桩的体积。泥浆池内部需做成4%的坡度。 2、泥浆池维护以泥浆池顶面为界，各边向外0.5m处修筑土坝，土坝要求：顶面宽0.5m，底面宽0.8m。然后用钢管及绿色密布网维护，将泥浆池标识牌整齐的悬挂于围栏上。三、钻机进场 1、检查钻头直径检查进场的钻头直径与设计要求的直径是否相符，对于磨损超过15mm的钻头必须补焊。 2、导管密水试验导管使用前应进行水密承压和接头抗拉试验，严禁用压气试压。方法如下：将导管连接，一端密封，然后在导管中注满水，再用空压机加压至一定压力，然后检查导管有无漏水现象，无漏水现象的导管可以用于砼灌注，否则绝对不能用于砼灌注。进行水密试验的水压不应小于孔内水深1.3倍的压力，也不应小于导管壁和焊缝可能承受灌注砼时最大内压强p的1.3倍，p=r c h c -r w H w 式中：p为导管可能受到的最大内压强（kPa）； r c 为砼拌和物的重度（24kN/m3）； h c 为导管内砼柱最大高度（m），以导管全长或预计的最大高度计； r w 为井孔内水或泥浆的重度（kN/m3），水的重度10 kN/m3； H w 为井孔内水或泥浆的深度（m）；孔底水压力=水（泥浆）的重度*孔深。四、放样 1、内业人员根据图纸推算出各桩位中心坐标，并复核无误后方可用于桩位放样。 2、放样时技术人员应与测量人员核对所放桩位的桩位号，并作好台帐，放

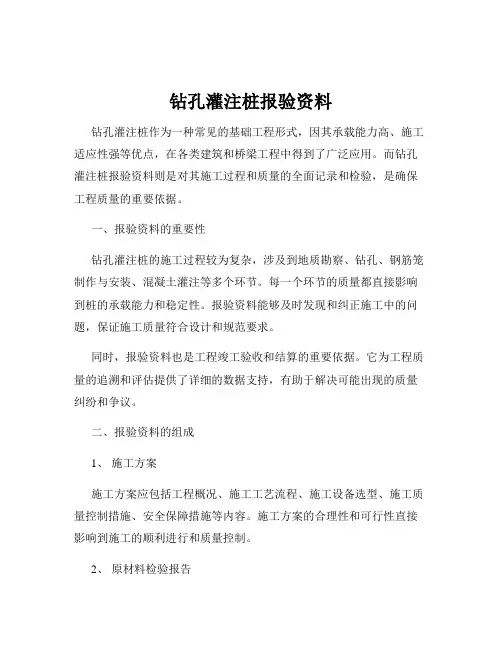

钻孔灌注桩报验资料

清单内的疑问一、所有旱桥基坑开挖土方量是否按单个承台开挖的。（单个开挖根本就无法施工）二、清单里面土方开挖原地坪高程按多少计算的？（与实际地标高不符）三、所有水面上的桥梁清单上面的筑岛做法是否按单个承台筑岛，实际单个筑岛的做法无法施工。四、桩混凝土的清单量与实际施工不符。预加部位是否漏算。五、桥拱圈支模架搭设地面需硬化，清单上面看不到这一项，是否漏算。

钻孔灌注桩报验申请表工程名称：嵊州市艇湖城市公园逸少桥桩基工程编号：001 致：杭州城市建设监理有限公司（监理单位）我单位已完成了逸少桥1#桩桩基础工程工作，现报上该工程报验申请表，请予以审查和验收。附件：钻孔灌注桩桩基施工记录混凝土灌注桩工程检验批质量验收记录表隐蔽工程检查记录表混凝土灌注桩（钢筋笼）工程检验批质量验收记录表钻孔灌注桩终孔验收记录表桩位平面布置图承包单位（章）项目经理日期审查意见：项目经理机构总/专业监理工程师日期

桩基施工记录 D2-3 编号：001 工程名称嵊州市艇湖城市公园逸少桥施工单位春晗环境建设股份有限公司桩基类型钻孔灌注桩孔位编号1# 轴线位置4号墩设计桩径 800mm 设计桩长15m 桩顶标高8.15 钻机类型冲抓护壁方式泥浆护壁泥浆比重 1.18 开钻时间 2017.7.18 10:00 终孔时间7.19 21:45 钢筋笼简述笼长17.2m 主筋8Φ22 下笼时间8.20 7.30 箍筋Φ8@200 孔深计算钻台标高14.228m 浇筑前孔深20.10m 实际桩长15.10m 终孔深度20.10m 沉渣厚度3cm 混凝土简述设计标号C30 水泥用量坍落度180-220 理论浇筑量30.3m3实际浇筑量35m3充盈系数 1.16 施工问题记录：负责人质检员记录员记录日期本表由施工单位填写，城建档案馆、建设单位、施工单位各一份。

钻孔灌注桩的施工工序

钻孔灌注桩的施工工序钻孔灌注桩可以穿越各种土质复杂或软硬变化较大的土层（如各类黏性土、砂土、碎砾石土、风化岩及多夹层的岩层）对地基进行加固处理，其对承载力的适应范围广（为300～20000kN），施工机具简单,且施工过程具有噪音低、对相邻楼宇影响小、建设施工安全性好等诸多优点，因而在基加固工程中得到广泛地应用。但由于钻孔灌注桩的施工环节较多，技术要求高,工艺较复杂,需要在一个较短的时间内快速完成水下灌注混凝土隐蔽工程的灌注，无法直观的对质量进行控制,人为因素的影响较大，若稍有疏忽，很容易出现一些质量病害,甚至造成病桩、断桩等重大质量事故，危及桩基工程的安全。钻孔灌注桩的施工工序：钻孔桩施工工艺主要步骤分为施工前的准备、护筒制作与埋设、开挖泥浆池、钻孔、钢筋笼的制作与安装、灌注混凝土、质量检测等。 1施工准备 1.1技术准备掌握场地的工程地质和水文地质资料，仔细审核钻孔桩基础的设计图纸和各项技术要求，编写施工详细的施工技术、安全交底，使每个作业人员能够掌握正确的施工工序和施工方法，保证钻孔桩作业的顺利进行。用测量仪器测得基桩轴线及桩位中心点。在不受钻孔灌注桩施工影响的位置设置基桩轴线和桩位中心点控制点，所有定位点必须加以妥善保护。 1.2施工平台施工时，拟采用草袋围堰，填土筑岛，整平夯实后作为施

工平台。施工期间最高水位可能高达0.5m～0.7m，围堰标高不得低于这个标准，同时确保施工尺寸达到自身强度与稳定性的要求。取砂类粘土或粘性土作为筑堰材料，填出水位后进行夯实，填土应按自上而下的顺序逐渐合拢。迎水流冲刷的一侧边坡是1：1.2～1：1.3、背水一侧坡度不超过1：2。 2护筒制作与埋设护筒是钻孔灌注桩施工中的重要设施。它的作用是固定桩位、保护孔口、隔离地面水，确保施工水位始终低于孔内水位，从而防止孔壁坍塌。护筒内径大于钻孔桩设计直径。采用回转钻机钻孔的宜增加10～20cm，通过冲击锥和冲抓钻钻孔的宜增加20～30cm。护筒顶端高程必须达到设计要求的孔内水位高度：当护筒在陆地时，至少比地面高0.3m；护筒在水里时，若地质条件允许施工孔不易坍塌，则护筒标高最好高出施工最高水位高约1.0～1.5m；若地质条件不良，易坍孔，则护筒最好比施工最高水位高约1.5～2.0m。对于用正循环钻机时，并应加出渣孔的高度。护筒的刚度、强度必须满足设计要求，严防接头、接缝处漏水。 3泥浆的制备及泥浆池、沉淀池的设置施工时，泥浆的作用是提高静水压、保护孔壁，钻渣可通过泥浆循环排出孔外，有效改善沉渣现象。按设计要求准备足量的膨润土或造浆粘土，造浆量是混凝土体积的2倍，根据地层特点适时调整泥浆量。为了使泥浆质量满足设计要求，拌制时可适量添加化学浆糊和纯碱，

钻孔灌注桩施工工艺流程

钻孔灌注桩施工工艺流程测定沉淤安放隔水栓浇注水下砼钻机移位拔除护筒第二次清孔原材料试验下导管钢筋笼制作钢筋笼吊放钢筋笼检测自然养护桩体检测、验收废浆外运交付使用泥浆处理钻机安装泥浆循环系统孔径、孔斜孔深、检测第一次清孔钻进成孔钻机定位泥浆粘度检测孔深、沉淤测定三通一平放样定位埋设护筒 1施工场地准备施工前修建必要的临时道路满足钻机进场，设置泥浆池，同时对场地内杂物及淤泥清除干净，并平整、夯实，以防钻机发生不均匀沉陷。 2埋设护筒根据测量确定的桩位，埋设钢制护筒，护筒由厚5mm 钢板加工而成，内径大于钻头直径50mm ，在护筒顶部开设2个溢浆口，高出地面0.2m 。护筒埋设采用挖埋式方法，用桩位定位器保证护筒中心与桩中心一致。在挖埋时，护筒与坑壁之间用粘土填实，根据本工程地质条件，护筒埋置深度确定为 1.5m 。护筒埋设好后，及时复核桩位，若有误差大于规范要求，则重新埋设。 3钻孔钻机就位时保持底座平稳，钻机塔架头部滑轮、转盘中心和桩位三点应在一铅直线上。并且机身牢固，保证施工过程中不位移、不倾斜。在开钻前必须进行满负荷运转。钻头中心采用桩定位器对准桩位。利用双向调节标尺或线坠调整钻杆垂直。先在护筒内用钻头造浆，在泥浆池存一部分泥浆后才正式钻孔。开孔时做到稳、准、慢，钻进速度根据土层类别，孔径大小，钻孔深度及供浆量确定。为保证钻孔的垂直度，在钻进过程中，设置钻机导向装置，钻进过程中若发生斜孔、弯孔、缩孔、塌孔或沿护筒周围冒浆以及地面沉陷时，应停止钻进，采取如下措施：

当钻孔倾斜时，可往复扫孔修正；如纠正无效，则在孔内回填粘土至偏孔处上部0.5m，再重新钻进。钻孔中如遇到塌孔，立即停钻，并回填粘土，待孔壁稳定后再钻。护筒周围漏浆可用稻草拌黄泥堵塞漏洞。 4泥浆制备及时采集泥浆样品，测定性能指标，对新制备泥浆进行第一次测试，使用前进行一次测试，钻孔过程中测试一次，钻孔结束后在泥浆面下1m及孔底以上0.5m 处各取泥浆样品一次。回收泥浆后，回浆处理后各测试一次。储存泥浆每8小时搅拌一次，每次搅拌泥浆或测试必须作为原始记录。新鲜泥浆制作好后搁置24小时后经各项指标测试合格方可正式用；回收泥浆必须经过振动筛处理，性能指标达到要求后才可循环利用。泥浆控制指标：粘度18～22s，含砂率不大于8%，胶体率不小于90%。施工中经常测定泥浆比重，并经常测定粘度，含砂率和胶体率，护筒内泥浆顶面高出筒外水位或地下水位1m以上。 5清孔第一次清孔：待成孔结束后，略提高钻杆然后利用钻杆进行第一次清孔，第一次清孔因利用钻杆进行，故在时间上（不少于30分钟）和方式上（上下提动钻杆）进行严格控制，目的是清除成孔时产生的沉渣。第二次清孔：一次清孔后，提出钻杆，测量孔深，并抓紧时间安放钢筋笼和砼导管，通过砼导管压入清浆，进行第二次清孔，目的是清除在安放钢筋笼及砼导管时产生的沉渣。清孔后孔内泥浆密度 1.15～1.25，孔底沉渣满足设计及规范要求。二次清孔完毕后，均由专人测量孔深及孔底沉渣。备用各种泥浆测试工具。如孔内泥浆各项指标不符和设计和规范要求则应重新进行清孔直至合格为止。6成孔质量检查孔深：成孔后用带刻度测绳检验，沉渣厚度不大于100mm。孔斜度采用双向垂球测定，垂直度偏差≤1/200桩长。 7钢筋笼加工及吊放施工现场搭设钢筋笼制作棚，并加工专用钢筋笼制作平台。

灌注桩施工工艺流程

灌注桩施工工艺流程 1 、施工流程：场地平整------＞搅拌站安装-------＞储备原材料-------＞放线定位------＞护筒安设--------＞钻机就位--------＞制浆---------＞泥浆、储存及输送--------＞开始钻孔-------＞至设计高程终孔--------＞清孔、验收----------＞下钢筋笼------＞安装浇筑导管--------＞检查------＞拌制水下混凝土-------＞输送混凝土至槽孔--------＞浇筑泥浆回收 2、成孔方法（1）钻机选型施工以旋挖钻为主，辅以冲击钻机进行造孔施工，并选用粘土或优质泥浆护壁。 3、施工准备在四通一平的基础上，钻孔的准备工作主要有桩位测量及放样、制作和埋设护筒；泥浆备料调制、泥浆循环系统设置及准备钻孔机具等。（1）桩位测量放样（2）场地平整（3）埋设护筒护筒用5～8毫米的钢板制作，其内径为1.20～1.40米，高度1.70米。为增加刚度防止变形，在护筒上、下端口和中部外侧各焊一道加劲肋。其底部埋置在地表下1.5米中，护筒顶高出地面0.2米。护筒埋设一般采用挖埋法，即用专用钻斗挖除或人工开挖所要埋护筒的土层后，将护筒放入其中。埋设应准确、水平、垂直、稳固，护筒的四周应回填粘土并夯实。护筒就位后与桩中心位的校准也是关键，可在护筒安设后，在护筒口上焊上一十字钢筋架，在十字架中心挂吊一线锤，自然下放，看是否与桩中心重合一致，以此来校核护筒的准确安设位置，护筒就位后，其外侧开挖缝分层回填捣密。如采用压入法安装护筒时，在压入时应防止护筒卷口。（4）钻机就位立好钻架并调整，将钻头吊起，徐徐放进护筒内。启动卷扬机把钻盘吊起，垫方木于钻盘底座下面，将钻机调平并对准钻孔，安装钻盘，要求钻盘中心与钻架上的起吊滑轮在一铅垂线上，钻杆位置偏差不大于2厘米。（5）泥浆的制备及循环净化采用泥浆搅拌机制浆或钻孔自造浆。若采用泥浆搅拌机制浆，则应根据桩基的分布位置设置多个制浆池、储浆池及沉淀池，并用循环槽连接。若采用钻孔自造浆，则在钻孔过程中经常向孔内投入粘土即可。泥浆造浆材料选用优质粘土，必要时再掺入适量CMC羧基纤维素或Na2CO3纯碱等外加剂，保证泥浆自始至终达到性能稳定、沉淀极少、护壁效果好和成孔质量高的要求。试验工程师负责泥浆配合比试验，对全部桩基的泥浆进行合理配备。在钻孔桩施工过程中，对沉淀池中沉渣及浇筑混凝土时溢出的废弃泥浆随时清理，严防泥浆溢流，并用汽车弃运至指定地点倾泄，禁止就地弃渣，污染周围环境。 3、钻孔选用配备了重型机锁钻杆的旋挖钻机钻孔，确保在密实地层的施工效率。成孔前

钻孔灌注桩施工工艺流程

钻孔灌注桩施工工艺流程 1施工场地准备施工前修建必要的临时道路满足钻机进场，设置泥浆池，同时对场地内杂物及淤泥清除干净，并平整、夯实，以防钻机发生不均匀沉陷。 2埋设护筒根据测量确定的桩位，埋设钢制护筒，护筒由厚5mm钢板加工而成，内径大于钻头直径50mm，在护筒顶部开设2个溢浆口，高出地面0.2m。护筒埋设采用挖埋式方法，用桩位定位器保证护筒中心与桩中心一致。在挖埋时，护筒与坑壁之间用粘土填实，根据本工程地质条件，护筒埋置深度确定为1.5m。护筒埋设好后，及时复核桩位，若有误差大于规范要求，则重新埋设。 3钻孔钻机就位时保持底座平稳，钻机塔架头部滑轮、转盘中心和桩位三点应在一铅直线上。并且机身牢固，保证施工过程中不位移、不倾斜。在开钻前必须进行满负荷运转。钻头中心采用桩定位器对准桩位。利用双向调节标尺或线坠调整钻杆垂直。先在护筒内用钻头造浆，在泥浆池存一部分泥浆后才正式钻孔。开孔时做到稳、准、慢，钻进速度根据土层类别，孔径大小，钻孔深度及供浆量确定。为保证钻孔的垂直度，在钻进过程中，设置钻机导向装置，钻进过程中若发生斜孔、弯孔、缩孔、塌孔或沿护筒周围冒浆以及地面沉陷时，应停止钻进，采取如下措施：
