家用空气能热水器说明书指南
海尔 RE-200L6U1 200升对流换热空气能热水器 使用说明书
热水器使用说明书型号RE-200L6U1• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 各部分构件名称1 1.1.2. 产品安装尺寸2 1.1.3. 热水器接线图41.2. 技术数据52. Wi-Fi连接7 2.1. APP下载登录72.2. 智能控制设备73. 使用说明8 3.1. 安全注意事项8 3.1.1. 标识解释8 3.2. 安装说明8 3.2.1. 安装注意事项8 3.2.2. 安装场所的选择9 3.2.3. 装箱单9 3.2.4. 安装及固定9 3.2.5. 管路安装10 3.2.6. 线路安装12 3.3. 使用功能13 3.3.1. 试运转13 3.3.2. 线控器显示屏13 3.3.3. 按键功能143.3.4. 控制功能174. 售后服务18 4.1. 用户须知18 4.2. 疑难解答18 4.3. 清洗保养20 4.3.1. 清洗与保养20 4.3.2. 常见现象20 4.4. 保修说明201. 产品介绍1.1. 产品部件1.1.1. 各部分构件名称室外机储水箱1.1.2. 产品安装尺寸水箱安装尺寸（单位：mm）尺寸偏差范围为±10% 图示仅供参考，以实物为准 室外机安装尺寸（单位：mm）型号a1b1c1RE-200L6U1（内机）16414821210尺寸偏差范围为±10%图示仅供参考，以实物为准1.1.3. 热水器接线图型号a2b2c2d2e2f2g2RE-200L6（外机）754269532490239236520若有变更，恕不另行通知。
1.2. 技术数据整机型号RE-200L6U1室外机型号RE-200L6(外机)水箱型号RE-200L6U1(内机)电源220V，50Hz性能参数热泵制热量3200W制热水能力71L/h热泵额定电流 3.64A热泵额定功率800W 性能系数（COP） 4.00最大输入电流14.77A最大输入功率3250W 全年能源消耗效率(APF) 3.60电热管额定功率2000W 电热管额定电流9.09A 制冷剂R22/749g额定容量200L额定水压0.85MPa噪音室外50dB(A)外形尺寸（mm）室外机754x269x532水箱482x482x1641注：本公司注重科技更新，参数更改后，恕不另行通知。

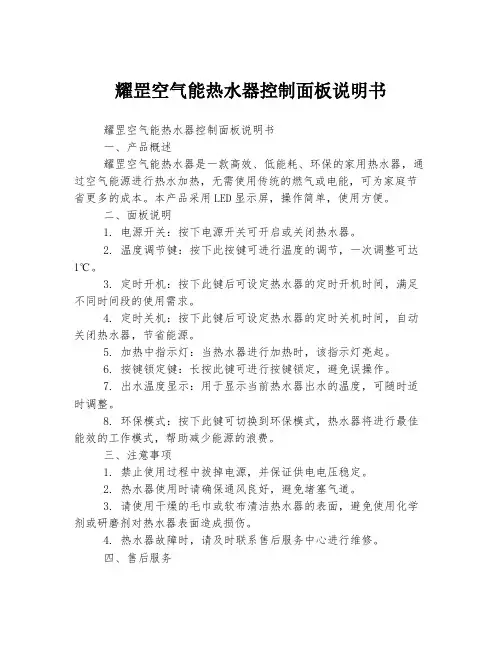

耀罡空气能热水器控制面板说明书
耀罡空气能热水器控制面板说明书
耀罡空气能热水器控制面板说明书
一、产品概述
耀罡空气能热水器是一款高效、低能耗、环保的家用热水器，通过空气能源进行热水加热，无需使用传统的燃气或电能，可为家庭节省更多的成本。
本产品采用LED显示屏，操作简单，使用方便。
二、面板说明
1. 电源开关：按下电源开关可开启或关闭热水器。
2. 温度调节键：按下此按键可进行温度的调节，一次调整可达1℃。
3. 定时开机：按下此键后可设定热水器的定时开机时间，满足不同时间段的使用需求。
4. 定时关机：按下此键后可设定热水器的定时关机时间，自动关闭热水器，节省能源。
5. 加热中指示灯：当热水器进行加热时，该指示灯亮起。
6. 按键锁定键：长按此键可进行按键锁定，避免误操作。
7. 出水温度显示：用于显示当前热水器出水的温度，可随时适时调整。
8. 环保模式：按下此键可切换到环保模式，热水器将进行最佳能效的工作模式，帮助减少能源的浪费。
三、注意事项
1. 禁止使用过程中拔掉电源，并保证供电电压稳定。
2. 热水器使用时请确保通风良好，避免堵塞气道。
3. 请使用干燥的毛巾或软布清洁热水器的表面，避免使用化学剂或研磨剂对热水器表面造成损伤。
4. 热水器故障时，请及时联系售后服务中心进行维修。
四、售后服务
本产品提供一年免费质保服务，售后服务热线：XXXX-XXXX-XXXX。
如需更多帮助，请咨询售后服务中心。
海尔 KD40 125-E 125升双源速热空气能热水器 使用说明书
尊敬的海尔用户：感谢您选择、使用海尔产品。
海尔产品质量优，性能佳。
为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。
自始至终，海尔的“国际星级服务”将伴随着您，使用时无论有什么问题，请按照保修证的电话、地址联系，我们时刻恭候为您服务。
The future is NOW ！12391012141.安全注意事项...........................................................................................................................................................................................................................................................................................................................................................................2.各部分构件名称安装说明试运转使用功能保养与维护3..45.6.8.技术数据目录13................................................7.故障与保护处理15........................................................9.售后服务尊敬的海尔用户：感谢您选择、使用海尔产品。
我们承诺：您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：“1”：送货安装服务一次就好“5”：五项组合服务：【A】安全测电服务 ，服务前为用户安全测电并提醒讲解到位。
【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品 寿命。
天普空气能热水器说明书
天普空气能热水器说明书
面板显示说明：
①面板上没有任何显示，表示没有电源或连接线没插好，重新插好；
②面板上只有时间显示，则表示主机在待机状态；
③面板上有时间和温度显示，则表示主机在延时（三分钟）开机状态；
④面板上有时间、温度同时右下方有4个黑色的圆圈，则表示主机在加热运行状态；
⑤面板上有时间，屏幕中间有闪动的数字和故障字样，表示主机故障状态。
二、开关机主机的铜管和水管连接安装完成并水箱充满水而且主机有良好接地才能开机；
手动开机：接通电源（家用机220VAC，商用机按标签提示），主机会发出“嘀”一声，如果是在待机状态则按下该键。
家用空气能热水器使用说明书及维护技巧
家用空气能热水器使用说明书及维护技巧家用空气能热水器使用说明书及维护技巧感谢您购买我们的家用空气能热水器。
为了确保您对该产品的使用和维护方法有所了解，请仔细阅读以下说明书。
一、产品介绍家用空气能热水器是一种高效、节能、环保的家庭热水设备，它利用空气中的热能来加热水，与传统的燃气或电力热水器不同，它不仅能够节省能源，而且还能够减少对环境的污染。
通过使用该产品，您可以得到高质量、安全、实用的热水。
二、产品安装1.在选择安装位置时，请注意确保安装位置符合以下标准：（1）离水龙头较近，确保水流畅通；（2）空气能热水器应该安装在通风、干燥、没有腐蚀性气体的房间内；（3）安装位置应该离得比较高，防止水淹入；（4）附近不能有火源，不得安装在潮湿、易燃、易爆、尘土多的环境；2.将空气能热水器与水龙头连接，在连接时请注意接口不得漏水、松动；3.找到电源线并连接电源，在接通电源之前请确保电源线松紧度适当、不漏电；4.连接好所有的管路和电线后，打开水阀门并通电，观察空气能热水器是否正常工作。
三、产品使用1.开启空气能热水器将空气能热水器的开关从“关”状态切换到“开”状态并选择适宜的温度（通常为50-60℃），在启动的前几分钟内可能会出现轻微的噪声，这是正常现象，无需担心。
2.调节水温调节水温可以通过转动温度旋钮实现，但需要注意的是，如果将水温调得过高，可能会对人体的身体造成伤害，同时过高的温度还易造成水垢的形成，影响使用寿命，我们建议您将水温设置在50-60℃左右。
3.停止使用空气能热水器当您不需要继续使用空气能热水器时，需要将开关设置为“关”的位置，同时关闭水龙头。
在使用完毕后，还需要拔掉电源插头，确保安全。
四、产品维护1.定期清洗我们建议您每隔3-6个月进行一次清洗，以确保水垢、脏物等污染物不会影响热水器的使用寿命和效率。
清洗可以通过拆卸热水器套件，清理排放管，冲洗内部，清洗过滤器等方式实现。
2.及时更换损坏的部件若发现热水器部件损坏，应及时更换，比如管路接口、触点等部位，以确保产品的正常使用。
科阳空气能热水器使用说明书
科阳空气能热水器使用说明书全文共四篇示例，供读者参考第一篇示例：第一部分：产品介绍科阳空气能热水器是一种环保高效的新型家用热水设备，利用空气中的热能来加热水，达到节能环保的效果。
本产品采用先进的空气能热泵技术，具有高效节能、安全可靠、操作简便等特点。
适用于家庭、酒店、学校等不同场所的热水供应。
本使用说明书将详细介绍科阳空气能热水器的使用方法、注意事项和维护保养等内容，希望用户在使用前认真阅读并按照要求操作，以确保安全使用和延长产品寿命。
第二部分：使用方法1. 温度设定：科阳空气能热水器配有温度调节器，用户可根据实际需要设定热水温度。
打开调节器盖板，使用温度调节钮可调整热水温度，调节合适的温度后，将盖板合拢即可。
2. 开关机操作：科阳空气能热水器设有开关机按钮，用户可根据需要进行手动开关。
当需要使用热水时，按下开机按钮，热水器进入工作状态；当不需要使用时，按下关机按钮，热水器停止工作。
3. 定时功能：科阳空气能热水器还配备了定时功能，用户可根据需求设定热水器的工作时间，以达到节能的目的。
通过定时器按钮，可设定具体的开关机时间，实现智能控制。
第三部分：注意事项1. 安装位置：科阳空气能热水器应安装在通风良好、环境温度适宜的位置，避免阳光直射和潮湿环境。
安装前需确保地面平整稳固，以保证设备正常运行和使用安全。
2. 维护保养：定期清洁空气能热水器的外表面和滤网，保持设备整洁，确保通风顺畅。
定期检查设备运行状态，如发现异常情况应及时联系售后服务人员进行维修处理。
3. 安全用电：使用时务必接地，避免电源线接触水或受潮，以免发生触电事故。
不要私自拆卸热水器外壳，避免触电和损坏设备。
第四部分：故障排除1. 无法启动：检查电源线是否接触良好，是否有漏电情况，若确认电源无问题仍无法启动，建议联系售后服务人员进行检修。
2. 出水温度异常：若发现热水温度异常，可先检查温度设置是否正确，如仍然异常，可能是热水器内部故障，建议及时联系售后服务人员进行维修。
菲普森空气能热水器控制面板说明书
菲普森空气能热水器控制面板说明书篇一：菲普森空气能热水器控制面板说明书菲普森空气能热水器是一款高效、节能、环保的热水器，其控制面板是用户操作的重要工具。
以下是菲普森空气能热水器控制面板的说明书:1. 开机操作按下“开/关”按钮，电源指示灯亮起，表示控制面板已开机。
此时，用户可以查看水温、水箱水量等信息。
2. 温度调节根据需要，用户可以调节水温。
具体操作是，按下“温度”按钮，数字显示屏会显示当前水温。
然后，用户可以根据需要选择温度，再按下“确认”按钮即可。
3. 模式调节根据需要，用户可以调节热水器的模式。
具体操作是，按下“模式”按钮，数字显示屏会显示当前模式。
然后，用户可以根据需要选择模式，再按下“确认”按钮即可。
4. 水泵操作如果需要开启或关闭水泵，用户可以按下“水泵”按钮。
具体操作是，按下“水泵”按钮，水泵指示灯亮起，表示水泵已开启;再按下“水泵”按钮，水泵指示灯熄灭，表示水泵已关闭。
5. 报警操作如果热水器出现异常情况，用户可以按下“报警”按钮。
具体操作是，按下“报警”按钮，蜂鸣器响起，表示热水器出现异常情况，需要及时采取措施。
6. 故障查询如果用户发现热水器出现故障，可以按下“故障”按钮，数字显示屏会显示当前故障信息。
用户可以查看故障信息，了解故障原因，及时采取措施修复。
菲普森空气能热水器控制面板操作简单、使用方便，用户可以仔细阅读说明书，了解具体操作方法，以便更好地使用热水器。
篇二：菲普森空气能热水器控制面板说明书菲普森空气能热水器是一款高效、环保、节能的热水器，其控制面板是一个重要的组成部分。
以下是菲普森空气能热水器控制面板的说明书:1. 开机操作按下“开/关”按钮，电源指示灯亮起，表示控制面板已开机。
此时，可以查看当前的水温、水箱容量等信息。
2. 温度调节根据需要，可以按下“温度调节”按钮，选择所需的水温。
温度调节范围为35°C 至 55°C，每按一次按钮上升或下降 1°C。
空气能热水器使用说明书
空气能热水器使用说明书空气能热水器是将饮用水加热至高温度的一款设备。
本文档将为您提供空气能热水器的使用说明，帮助您更好地了解和使用空气能热水器。
1. 安装1.1 地点选择安装地点应在通风、干燥处，不致有暴雨、台风、洪水等灾害威胁的地方。
另外，请确保安装地面平整、牢固、不要有倾斜。
同时，设备周围应该空出足够的空间以便日后的维护和保养操作。
1.2 钻孔选择合适位置后，需要对墙壁进行钻孔操作。
在此之前，请确认好水管的位置和长度，敲打或者钻孔时，请注意避开水管位置，以免损坏水管。
1.3 固定支架选取合适的固定支架，注意选取固定螺丝与设备的配合块，这样可以确保设备固定稳定。
设备固定螺丝需要使用干净的环保螺丝。
2. 操作与使用2.1 开机安装完成后，按下设备的电源开关，可以听到启动音。
在冬天或者寒冷季节，设备在启动时会产生雾气，请不要惊慌，这是正常现象。
同时，在设备启动过程中，请不要向设备放置任何外界物品。
2.2 读取数字屏幕设备屏幕能够实时反馈热水器的状态和信息。
数字屏幕会显示实时的水温、设备运行状态等信息等信息。
当屏幕上出现告警信息时，需要及时维修。
请阅读设备说明书，以了解各个告警信息的定义和解决方法。
在设备操作过程中，保持屏幕干净整洁。
2.3 设置水温设置水温需要通过设备的控制面板实现。
我们可以通过控制面板将设备的水温设置到合适的温度。
设备默认温度为50℃，此温度能够满足一般生活所需。
对于特殊用途，请参照设备使用说明书进行设置。
当设备出现温度不够的状况时，我们可以通过微调设备调整水温。
请不要将热水器调整至过高的温度，过高的温度可能会导致烫伤或者其他安全问题。
2.4 使用热水当设备已经正常启动后，我们可以通过打开水龙头开始使用热水了。
请注意，初次开启水龙头时，需要排水一段时间。
在设备顺利运行过程中，我们需要定期清洗设备，以保证设备的正常运行。
当设备运行时间较长时，累积的灰尘和水垢可能会影响设备的效能。
2.5 关机当您需要关闭电源时，可以通过按下关机按钮完成关机操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凯立信：空气能热水器使用说明书
安装注意事项
一、必须使用220V50Hz交流电源；
二、电器插头、插座必须连接牢固，接地良好；
三、安装室外机必须可靠接地；
四、勿安装在有使用或者存储汽油、化学溶剂等易燃、易爆炸物质的场所，以免发生火灾和爆炸事故。
也勿安装在有腐蚀气体或液体的场所，以免影响热水器的使用寿命；
五、必须使用厂家提供的专业电源线，电源软线损坏，、必须由专业人员更换；
六、水箱和室外机安装在墙体和楼面必须能够承受两倍于热水器的重量；
七、清洗保养前，必须切断电源；
八、电源插座的额定电流量应比所选购的热水器的最大电流量大30%以上；
九、必须有专业人员进行安装、维修和保养。
重要提示
一、在搬运过程中，室外机严禁倒置，并尽量避免倾斜搬运，如需倾斜搬运时，倾斜角度必须〈30度；
二、本热水器必须使用自来水，其他水质会影响机组使用寿命，如需使用其他水质可向公司定制；
三、水箱在首次使用或排空后再使用时，必须先注满水，才能通电加热，注水时，须打开热水阀（如装有混水阀，把混水阀调向高温位置）以排出空气，待热水阀有水正常流出时，方可关闭热水阀；
四、在热水器工作期间，安全阀可能会有水珠滴下，这属于正常现象。
千万不能将此泄压口堵塞，以免造成水箱内胆胀裂以致损坏；
五、控制面板应注意防晒、防潮，应尽量安装在室内的墙壁上；
六、控制面板已按用水要求设定好，一般不必重新设置，必须要更改出厂设定时请参照控制面板操作说明；
七、不要随意设置高水温，水温设置在45℃-55℃之间最节能，水温设置越高热水器工作效率越低，并且会影响到设备的使用寿命；
八、冬天，在寒冷的结冻地区，长时间不使用，应将水箱内的水排空，以免水
结冰胀裂水箱。
排空方法：先关闭机组，用扳手拧开水箱底部的排污堵头（注意热水烫手），同时打开出水阀，即可将水箱内的水排空；
九、没有自来水供应时，请关闭机组，以免损坏机组；
产品功能
一、智能控制：水温自动控制，自动除霜，自动延时启动，故障代码显示，自检功能；
二、高效节能：采用高效热泵技术，自动补偿功能，与电热水器相比，年平均节约80%以上的电能；
三、定时开关机：具有预约开关机，掉电记忆功能；
四、360度安全保护：缺氟保护、延时保护、高温保护、水压过压保护、缺水保护、防冻保护；
五、触摸按键，外观时尚，寿命超长；
六、童锁功能。
安装说明
必须由有资格的专业技术人员安装，并请注意：
一、室外机
1、勿安装在有高频设施的场所，以免影响控制面板的信号接收；
2、勿安装在有油烟的场所，以免油烟进入机组内，影响节能效果；
3、可安装在固定的外墙、屋顶、阳台、地面上，并用螺丝固定，要求水平安装；
4、可在露天安装，也可装雨棚，周围应保持良好的通风，出风口应尽量避开迎风方向，防止进出风产生风短路现象。
二、水箱
1、水箱与室外机的距离应小于2米，水箱可露天安装；
2、落地式水箱可直接安装在水平坚固的外墙、屋顶、阳台、地面上；
3、壁挂式水箱的安装位置应选择在坚固的浴室、厨房、阳台的墙壁上，墙体的载荷能力小于水箱运行的重量2倍时，必须在水箱下方加装支撑托架，以确保安全；
三、水箱管道连接
1、水箱的进水管接口处要安装随机配置的安全阀和单向阀，安装时必须将外壳上的箭头“→”指向水箱，以便维修和防止热水倒流；
2、连接到泄压口上的排水管应保持向下倾斜安装，确保与大气相通；
3、若用户使用的自来水水压≥0.7Mpa时(即安全阀经常泄压出水时)，则须在进水管上安装减压阀；
4、水箱的管道连接可参照图1；
图一
5、水箱注水:打开冷水进水阀和供热水水龙头，开始注水，当水龙头有水溢出则水箱水已经注满，关闭热水水龙头。
检查管道和水箱无漏水现象则可开机。
！注意：首次使用必须确保水箱已注满水才可开机！
四、制热铜管连接
！注意：尽量不要弯曲、扭曲铜管，不要使铜管折扁或折裂！
1、将连接管和水温传感器用塑料扎带包扎好；
2、将水箱工质接口上的螺帽取下；
3、将随机携带的连接管一端的螺帽取下，按管径的大小分别接到水箱的工质接口处，再用两个扳手拧紧；
4、取下室外机二通截止阀和三通截止阀的螺帽，取下连接管另一端的螺帽，按管径大小分别与二通截止阀和三通截止阀连接，用扳手拧紧。
五、水箱中换热器排空
1、分别取下二通截止阀和三通截止阀的盖帽；
2、将真空泵接口接到三通截止阀的注液口，抽真空20分钟以上；
3、如不便于抽真空，可以使用制冷剂排空。
首先用内六角扳手沿逆时针方向转动二通截止阀阀芯3-4圈，马上用内六角扳手沿顺时针方向拧紧，再用内六角扳手顶住三通截止阀注液口的顶针，但手感觉到温度下降时，即可松开顶针。
一般情况下不必充注制冷剂，如操作不熟练致制冷剂大量减少时，需补充制冷剂。
4、用内六角扳手沿逆时针方向转动二通截止阀和三通截止阀的阀芯完全打开，重新上好盖帽并拧紧。
5、在开机状态下检漏：用肥皂水检查各管的连接处、盖帽处，如有气泡产生，
则表示有漏，须用扳手拧紧，决不允许有泄漏现象！
6、水箱和主机之间的连接管应小于5米（标准配置是3米），如距离超出5米，则需对机组补充制冷剂，每延长1米需额外加注制冷剂30克。
！注意：水箱与主机之间的落差应小2米，连接管应小于5米，否则将严重影响机组的制热效果！
六、电器连接
！注意：请按照国家布线规范布线！
1、控制器应安装在无振动、无潮湿、无高温的墙壁上；
2、所配置的电源插座为16A，插座必须有接地，室外机机壳必须接地；
3、松开室外机上的螺丝，查下电器盖板，将电源线与接线端子相连接，火线接L端，零线接N端，黄/绿双色线接地，并用压线板把电源线固定。
