数字通信小结解析
数字通信技术解析
数字通信技术解析概述数字通信技术是指利用数字信号进行信息传输并实现通信的技术。
相比于传统模拟通信技术，数字通信技术具有易于处理、稳定性高、抗干扰性能强等优势。
数字通信技术的发展历程可以追溯到上世纪60年代，随着计算机技术和通信技术的快速发展，数字通信技术得到了广泛应用，极大地促进了社会信息化进程。
数字信号的基本概念数字信号是指使用离散的、有限的数学数值来表示连续实物量的信号。
数字信号的特点是离散性、量化和编码。
离散性是指信号只在一定的时间间隔内取样，并用取样值的离散集合代表连续信息；量化是指将样本值转换为数字；编码是指将数字转换为二进制数字进行传输。
数字通信系统的组成数字通信系统由信源、发送设备、传输信道、接收设备和信宿等部分组成。
信源是指产生信息的设备，如计算机、手机等；发送设备将信息转化为数字信号，并通过传输信道进行传输；传输信道是指信号传输的介质，如电报线路、光纤等；接收设备通过解调、译码等处理对信号进行解析并还原为原始信息；信宿是指信息的终点，如人或计算机等。
数字通信系统的技术特点•对噪声的抵抗能力强：数字通信信号在传输过程中具有误差校正和差错控制的能力，能够自动修正因传输噪声引起的错误，抵抗能力强；•可以灵活地实现信号的调制、解调和编解码处理，在各种信道环境和传输速率条件下进行高效的通信；•数字通信系统的波特率可以高得多，能够在有限的频谱宽度上实现更高的传输速率。
数字调制技术数字调制技术是将数字信号转换为模拟信号的重要技术。
数字调制技术包括ASK（Amplitude Shift Keying）、FSK（Frequency Shift Keying）、PSK（Phase Shift Keying）等方法。
其中，QAM（Quadrature Amplitude Modulation）是一种复合调制技术，结合了ASK和PSK方法，可在有限的频率和带宽条件下实现多路数据传输。
数字信号处理技术数字信号处理（DSP）技术是数字通信技术的关键技术之一，主要包括滤波、抽样、量化、编码、解码、差错控制等技术。
第1章-数字通信基础知识总结只是分享
中、 在一起，作为信道中的干扰源来进行分析处理。
人类单方面获取信息不是通信。打电话、E-mail等则是典型的通信过程。 通信的定义：从一地向另一地的传递和交换信息。 基本的通信系统应该有:
通信系统的基本组成
一点对一点（或多点）的通信方式，全连通网。 各个用户接到一个可以任意选择通信路由的中心——交换 中心，以转接交换设备为核心，由用户终端、传输系统有 机连接的整体称为通信网。
基带信号与频带信号
基带信号即直接由信息转换得到的电信号。这种信号的频 率都是比较低的，含有低频成分甚至直流成分，而且最高频率 和最低频率比值很大，可以远大于1。基带信号不适于较长距 离传输，更不能进行无线电发送。例如语音信号就是一种典型 的基带信号，其频率在100Hz~5kHz范围内，但主要能量集中在 200~3000Hz范围内。又如电视图像信号的频率在0~6MHz范围以 内。计算机数据信号的频率范围与传输速率有关，也属于基带 信号。基带信号就是直接由信号转换成的电信号,频率低，含 有低频成分或直流成分，最高最低频率比值大。基带信号不适 于较长距离传输，不能无线电发送。例语音，图像。
频带信号，经过各种正弦调制后，基带信号的频谱被搬移 到比较高的频率范围。中心频率相对较高，带宽窄，适于在信 道中传输。常见的调制方式有AM,SSB,FM,PM,ASK,FAK,PSK等。

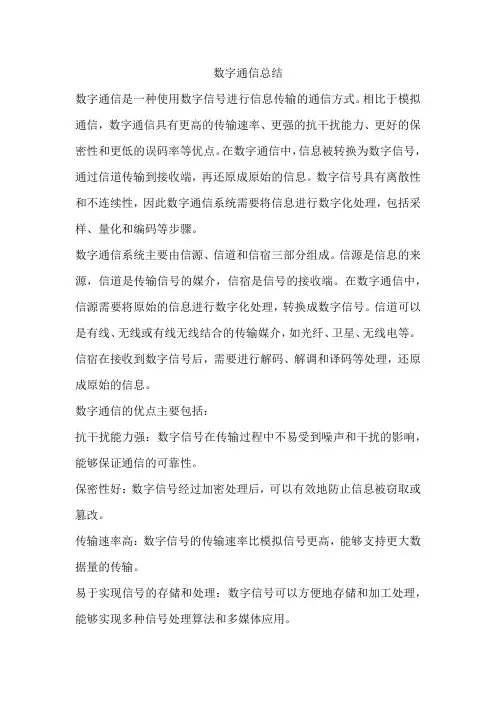

数字通信总结
数字通信总结数字通信是一种使用数字信号进行信息传输的通信方式。
相比于模拟通信，数字通信具有更高的传输速率、更强的抗干扰能力、更好的保密性和更低的误码率等优点。
在数字通信中，信息被转换为数字信号，通过信道传输到接收端，再还原成原始的信息。
数字信号具有离散性和不连续性，因此数字通信系统需要将信息进行数字化处理，包括采样、量化和编码等步骤。
数字通信系统主要由信源、信道和信宿三部分组成。
信源是信息的来源，信道是传输信号的媒介，信宿是信号的接收端。
在数字通信中，信源需要将原始的信息进行数字化处理，转换成数字信号。
信道可以是有线、无线或有线无线结合的传输媒介，如光纤、卫星、无线电等。
信宿在接收到数字信号后，需要进行解码、解调和译码等处理，还原成原始的信息。
数字通信的优点主要包括：抗干扰能力强：数字信号在传输过程中不易受到噪声和干扰的影响，能够保证通信的可靠性。
保密性好：数字信号经过加密处理后，可以有效地防止信息被窃取或篡改。
传输速率高：数字信号的传输速率比模拟信号更高，能够支持更大数据量的传输。
易于实现信号的存储和处理：数字信号可以方便地存储和加工处理，能够实现多种信号处理算法和多媒体应用。
数字通信的应用非常广泛，包括但不限于：移动通信：如手机、平板电脑等移动终端之间的通信。
有线电视：数字电视信号的传输和接收。
卫星通信：卫星与地面站之间的通信。
计算机网络：各种数据传输和多媒体应用。
工业自动化控制：各种传感器和执行器之间的通信和控制。
总之，数字通信是一种重要的通信方式，具有广泛的应用前景和发展潜力。
随着技术的不断进步和应用需求的不断增长，数字通信将会得到更加广泛的应用和发展。

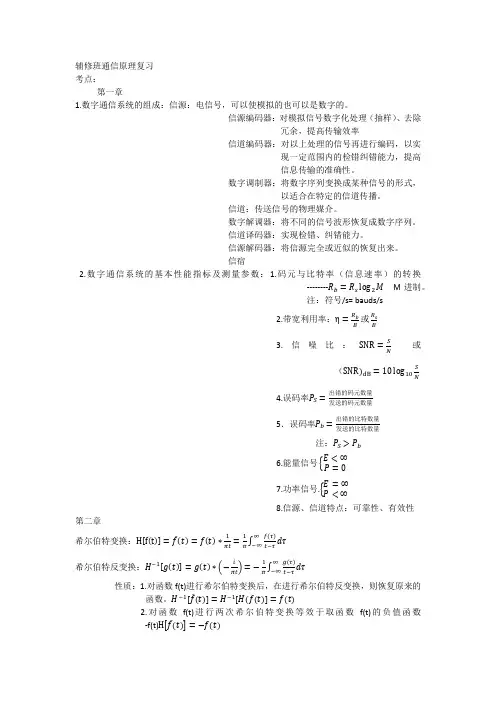

数字通信原理基础总结(适用于华南理工大学信工辅修)
辅修班通信原理复习考点：第一章1.数字通信系统的组成：信源：电信号，可以使模拟的也可以是数字的。
信源编码器：对模拟信号数字化处理（抽样）、去除冗余，提高传输效率信道编码器：对以上处理的信号再进行编码，以实现一定范围内的检错纠错能力，提高信息传输的准确性。
数字调制器：将数字序列变换成某种信号的形式，以适合在特定的信道传播。
信道：传送信号的物理媒介。
数字解调器：将不同的信号波形恢复成数字序列。
信道译码器：实现检错、纠错能力。
信源解码器：将信源完全或近似的恢复出来。
信宿2.数字通信系统的基本性能指标及测量参数：1.码元与比特率（信息速率）的转换--------M进制。
注：符号/s= bauds/s2.带宽利用率：或3.信噪比：或（4.误码率出错的码元数量发送的码元数量5．误码率出错的比特数量发送的比特数量注：6.能量信号7.功率信号.8.信源、信道特点：可靠性、有效性第二章希尔伯特变换：希尔伯特反变换：性质：1.对函数f(t)进行希尔伯特变换后，在进行希尔伯特反变换，则恢复原来的函数。
2.对函数f(t)进行两次希尔伯特变换等效于取函数f(t)的负值函数-f(t)3.函数f(t)与其希尔伯特变换有相同的能量。
4.若f(t)为偶函数，则其希尔伯特变换为奇函数；若f(t)为奇函数，则其希尔伯特变换为偶函数。
5.函数f(t)与其希尔伯特变换相互正交。
匹配滤波器性质：1.使信噪比最大。
2.冲激响应为其自身信号反转后延时T的信号。
(t)=x(T-t)第三章信源编码抽样定理：1.低通抽样2.带通抽样其中相关结论：无论信号的最高频率取值多大，都可将无失真恢复的原来信号的抽样频率限定在2W~4W的范围内。
（W为原信号的带宽）均匀量化：1.量化噪声为量化的正负动态范围为量化精度2.量化精度N每增加一位，量化信噪比有6dB的改善。
非均匀量化：A率量化：国际标准A取87.56结论：A率的压缩变换对小信号在这一区域SNR有24dB的提升。

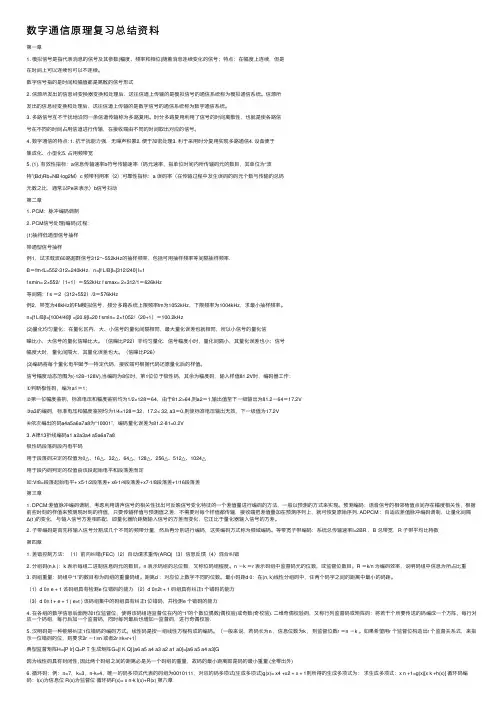

数字通信原理复习总结资料
数字通信原理复习总结资料第⼀章1. 模拟信号是指代表消息的信号及其参数(幅度、频率和相位)随着消息连续变化的信号；特点：在幅度上连续，但是在时间上可以连续也可以不连续。
数字信号指的是时间和幅值都是离散的信号形式2. 信源所发出的信息经变换器变换和处理后，送往信道上传输的是模拟信号的通信系统称为模拟通信系统。
信源所发出的信息经变换和处理后，送往信道上传输的是数字信号的通信系统称为数字通信系统。
3. 多路信号互不⼲扰地沿同⼀条信道传输称为多路复⽤。
时分多路复⽤利⽤了信号的时间离散性，也就是使各路信号在不同的时间占⽤信道进⾏传输，在接收端由不同的时间取出对应的信号。
4. 数字通信的特点: 1. 抗⼲扰能⼒强，⽆噪声积累2. 便于加密处理3. 利于采⽤时分复⽤实现多路通信4. 设备便于集成化、⼩型化5. 占⽤频带宽5. (1). 有效性指标：a信息传输速率b符号传输速率（码元速率，指单位时间内所传输码元的数⽬，其单位为“波特”(Bd)Rb=NB·log2M）c 频带利⽤率（2）可靠性指标：a 误码率（在传输过程中发⽣误码的码元个数与传输的总码元数之⽐，通常以Pe来表⽰）b信号抖动第⼆章1. PCM：脉冲编码调制2. PCM信号处理(编码)过程:(1)抽样低通型信号抽样带通型信号抽样例1，试求载波60路超群信号312～552kHz的抽样频率，包括可⽤抽样频率等间隔抽样频率.B＝fm-fL=552-312=240kHz，n=[f L/B]I=[312/240] I=1f smin= 2×552/（1+1）＝552kHz f smax= 2×312/1＝626kHz等间隔：f s ＝2（312+552）/3＝576kHz例2，带宽为48kHz的FM模拟信号，频分多路系统上限频率fm为1052kHz，下限频率为1004kHz，求最⼩抽样频率。
n=[f L/B]I=[1004/48]I =[20.9]I=20 f smin= 2×1052/（20+1）＝100.2kHz(2)量化均匀量化：在量化区内，⼤、⼩信号的量化间隔相同，最⼤量化误差也就相同，所以⼩信号的量化信噪⽐⼩，⼤信号的量化信噪⽐⼤。
数字通信技术实习报告
一、实习背景随着科技的不断发展，数字通信技术在现代社会中扮演着越来越重要的角色。
为了更好地了解数字通信技术，提高自身的实践能力，我于20XX年X月X日至20XX年X月X日在XX通信技术有限公司进行了为期一个月的实习。
通过这次实习，我对数字通信技术有了更深入的了解，并在实际操作中提升了自身的专业技能。
二、实习单位简介XX通信技术有限公司成立于20XX年，是一家专注于数字通信技术研发、生产、销售和服务的高新技术企业。
公司业务涵盖无线通信、有线通信、数据通信等多个领域，产品广泛应用于政府、企业、教育、医疗等行业。
三、实习内容1. 数字通信基本理论的学习实习期间，我重点学习了数字通信的基本理论，包括数字调制、解调、编码、解码、信道编码、交织等技术。
通过学习，我对数字通信系统的组成、工作原理以及各种技术特点有了较为全面的了解。
2. 数字通信设备操作与维护在实习期间，我参与了数字通信设备的操作与维护工作。
具体内容包括：（1）设备安装与调试：根据工程师的指导，我参与了数字通信设备的安装与调试工作，熟悉了设备的安装流程、调试方法以及注意事项。
（2）设备日常维护：在工程师的带领下，我学会了如何对数字通信设备进行日常维护，包括设备清洁、检查、更换备件等。
（3）故障排查与处理：在设备出现故障时，我跟随工程师一起进行故障排查，学会了如何分析故障原因、制定解决方案，并协助工程师完成故障处理。
3. 项目参与在实习期间，我参与了公司的一项数字通信项目。
具体内容包括：（1）项目需求分析：与项目组成员一起，对项目需求进行梳理和分析，确保项目目标明确、需求合理。
（2）方案设计：根据项目需求，参与数字通信系统的方案设计，包括设备选型、参数配置、网络优化等。
（3）系统调试与优化：在项目实施过程中，参与数字通信系统的调试与优化工作，确保系统稳定运行。
四、实习收获1. 提升了专业技能：通过实习，我对数字通信技术有了更加深入的了解，掌握了数字通信设备的操作、维护和故障处理方法。
数据通信小结
数据通信小结数据通信是指信息在不同的设备之间传输和交换的过程。
随着互联网的普及和发展，数据通信已经成为人们日常生活中必不可少的一部分。
在这个信息时代，数据通信在各个领域发挥着重要的作用。
首先，数据通信在商业领域起着至关重要的作用。
在现代商业中，企业之间需要频繁地进行数据传输和交换，以便实时地了解市场情况、管理供应链和分析客户需求。
通过数据通信，企业可以实现跨国跨地域的合作，提高运营效率，降低成本，增强竞争力。
其次，数据通信在教育领域也发挥着重要的作用。
通过互联网和在线教育平台，学生可以接触到来自世界各地的优质教育资源，跨越时空的限制进行学习。
同时，教师和学生之间也可以通过数据通信进行在线交流和讨论，促进学生的学习和思考能力的发展。
另外，数据通信在医疗领域也非常重要。
医生和患者可以通过远程医疗系统进行远程诊断和治疗，大大提高了医疗资源的利用效率，方便了居住在偏远地区的患者。
此外，医疗设备之间也可以通过数据通信进行实时监测和数据传输，提高了医疗过程的安全性和准确性。
此外，数据通信在社交娱乐领域也发挥着重要的作用。
通过社交媒体和即时通信工具，人们可以方便地与朋友、家人进行沟通和交流。
同时，人们可以通过在线购物、在线游戏等娱乐活动来丰富自己的生活。
这些活动离不开数据通信的支持，它使得人们可以随时随地地享受到各种娱乐活动带来的乐趣。
数据通信的发展也带来了一些挑战。
首先，数据通信安全问题成为了一个重要的议题。
在数据传输和交换过程中，数据可能会被黑客窃取和篡改，给个人隐私和商业秘密带来严重的危害。
其次，由于数据量的不断增大和数据传输速度的不断提高，网络带宽的需求也越来越大。
在高密度的人口区域，网络拥堵的问题也非常突出。
总而言之，数据通信在现代社会中扮演着至关重要的角色。
它促进了商业合作、教育发展、医疗服务和社交娱乐等领域的发展。
然而，数据通信的发展也面临着安全和带宽等方面的挑战。
因此，我们需要不断地提升网络安全和提高网络基础设施的建设水平，以适应不断变化的需求。
数字通信实习报告
一、实习背景随着科技的不断发展，数字通信技术在我国得到了广泛的应用。
为了深入了解数字通信技术，提高自己的实际操作能力，我选择了数字通信实习这一课题。
本次实习旨在通过实际操作，加深对数字通信原理、技术及设备应用的理解，培养自己的动手能力和团队协作精神。
二、实习目的1. 熟悉数字通信的基本原理和关键技术；2. 掌握数字通信设备的操作方法；3. 提高自己的实际动手能力；4. 培养团队协作精神。
三、实习时间及地点实习时间：2021年6月1日至2021年6月30日实习地点：某通信公司实验室四、实习内容与过程1. 数字通信基本原理学习在实习初期，我们首先学习了数字通信的基本原理，包括数字信号的产生、传输、处理和接收。
通过学习，我们对数字通信系统的构成、工作原理及关键技术有了初步的认识。
2. 数字通信设备操作在掌握了数字通信基本原理后，我们开始学习数字通信设备的操作。
实习期间，我们主要学习了以下设备：（1）数字调制解调器（DMT）：学习DMT的原理，掌握其操作方法，并实际操作DMT设备进行数据传输。
（2）光纤通信设备：学习光纤通信的基本原理，掌握光纤通信设备的操作方法，并实际操作光纤通信设备进行数据传输。
（3）卫星通信设备：学习卫星通信的基本原理，掌握卫星通信设备的操作方法，并实际操作卫星通信设备进行数据传输。
3. 项目实践在实习过程中，我们参与了一个实际项目，即利用数字通信技术实现远程监控。
具体步骤如下：（1）设计远程监控系统的网络拓扑结构；（2）选择合适的数字通信设备，如光纤通信设备、卫星通信设备等；（3）搭建远程监控系统，实现数据采集、传输和处理；（4）对监控系统进行调试和优化，确保系统稳定运行。
五、实习体会与收获1. 实践能力得到提高：通过实际操作数字通信设备，我对数字通信技术有了更深入的了解，自己的动手能力得到了很大提高。
2. 团队协作精神得到培养：在项目实践中，我们团队成员相互协作，共同解决问题，培养了良好的团队协作精神。
