平衡阀安装使用
静态平衡阀安装使用
静态平衡阀安装使用1.静态平衡阀安装位置和方向（1）静态平衡阀可安装在回水管路上，也可安装在供水管路上，每个环路中只需安装一处。
建议将平衡阀安装在水温较低的回水管路上。
（2）总管上的平衡阀，宜安装在水泵的出口方向。
（3）平衡阀可水平安装，也可垂直安装。
（4）介质流动方向应与阀体上标注的方向一致。
（5）手柄上的开度指示数字应朝向调试人员能够看得见的方向，以方便调试。
阀体上的测量接头前不应有障碍物，以免在调试时无法连接调试仪表。
在吊顶内安装时，应使手柄的方向朝下。
2.静态平衡阀安装尺寸（1）阀门结构长度符合国家标准GB/T 12221。
（2）法兰连接尺寸符合机械行业标准JB 78。
3.静态平衡阀不应随意变动平衡阀开度管网系统安装的平衡阀经调试后，为保持系统的平衡状态，在系统正常运行过程中，不应随意变动静态平衡阀的开度，特别是不应变动开度锁定装置。
4.静态平衡阀不必再安装截止阀在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。
因此安装了平衡阀，就不必再安装截止阀。
5.静态平衡阀注意新系统与原有系统的平衡当安装有平衡阀的新系统连接于原有系统时，应注意新系统与原有系统水流量分配平衡问题，以免安装了平衡阀的新系统（或改造系统）达不到应有的水流量。
这时应在原有系统的入口处加设平衡阀。
静态平衡阀技术特点1.技术指标（1）公称压力：1.6MPa。
（2）介质允许温度范围：3—130℃。
2.新型结构（1）阀芯和阀杆与阀门轴线成60°夹角，使介质的流体力学性能更优良。
（2）阀芯位移采用内动式结构，阀门启闭，阀杆和手柄高度不变，可适应较小的安装空间。
（3）密封采用特制氟橡胶“O”形密封圈，确保无渗漏，手柄旋转轻灵自如。
3.流量特性每一种规格的KPF-3平衡阀经试验测量，都呈现了近似直线的开度—流量关系曲线，具备了良好的流量调节特性，在平衡调试时可地调节流量。
流量平衡阀的工作原理安装
流量平衡阀的工作原理安装流量平衡阀是一种用于调节液体流量分配的设备。
它可以根据系统中的需求，调节流向不同管道的液体流量，并确保每个管道中的液体流量保持平衡。
下面将详细介绍流量平衡阀的工作原理和安装步骤。
一、流量平衡阀的工作原理流量平衡阀的工作原理基于液体流量的控制原理。
它主要由阀体、阀芯和阀座组成。
当阀芯位于阀座上时，阀体的流道被阻塞，液体无法通过阀体进入管道。
当阀芯被抬起时，阀芯与阀座之间形成一个通道，液体可以流经该通道进入管道。
在实际应用中，流量平衡阀通常与传感器、控制系统和执行机构等配套使用。
传感器可以检测系统中不同管道的液体流量，将检测到的信号传输给控制系统。
控制系统通过对信号的分析和处理，确定每个阀芯的升降高度。
执行机构根据控制系统的指令，控制阀芯的升降，进而调节阀体的通道面积，从而改变液体流向各个管道的分配比例。
二、流量平衡阀的安装步骤1.选择合适的位置：要保证流量平衡阀的安装位置能够方便测量各个管道的液体流量，并且能与控制系统进行连接。
通常，安装在管道的中段较为合适。
2.准备工作：将流量平衡阀的各个部件进行检查，确保无损坏，并清洁干净。
将阀体与阀芯组装好，并确保阀芯能够灵活升降。
3.固定阀体：将阀体固定在管道上，通常可以使用管夹或者螺栓将阀体与管道连接紧固。
4.连接传感器和执行机构：将传感器与控制系统连接，确保能够准确地测量液体流量，并将控制信号传输给执行机构。
执行机构与阀芯连接，控制阀芯的升降高度。
5.调试和测试：完成安装后，对系统进行调试和测试。
通过控制系统对阀芯升降高度进行调节，观察液体流向各个管道的变化，确保液体流量在各个管道中保持平衡。
6.固定流量平衡阀：在调试完成后，使用螺栓或者其他固定装置将流量平衡阀固定在管道上，以确保在使用过程中不会发生松动或者脱落。
三、流量平衡阀的注意事项1.安装过程中，要注意阀芯和阀座之间的配合密封性，避免发生泄漏。
2.安装位置的选择要合理，以便进行检修和清洗。

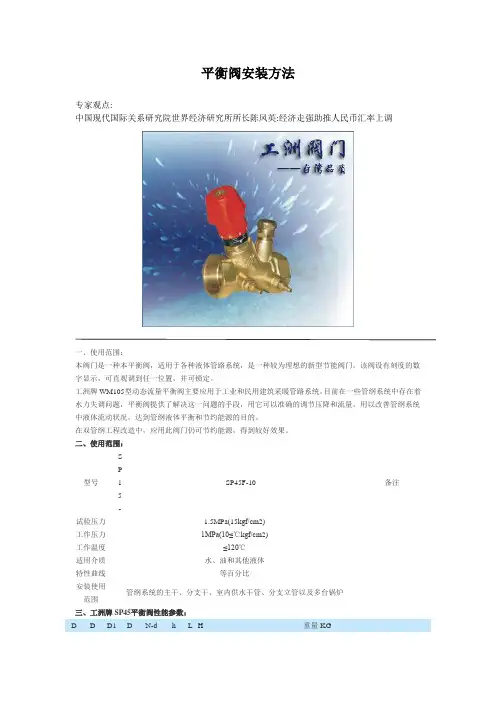

平衡阀安装方法
平衡阀安装方法专家观点:中国现代国际关系研究院世界经济研究所所长陈凤英:经济走强助推人民币汇率上调一、使用范围：本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。
该阀设有刻度的数字显示，可直观调到任一位置，并可锁定。
工洲牌WM105型动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。
目前在一些管纲系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管纲系统中液体流动状况，达到管纲液体平衡和节约能源的目的。
在双管纲工程改造中，应用此阀门仍可节约能源，得到较好效果。
二、使用范围：型号SP15-SP45F-10 备注试验压力 1.5MPa(15kgf/cm2)工作压力1MPa(10≤℃kgf/cm2)工作温度≤120℃适用介质水、油和其他液体特性曲线等百分比安装使用范围管纲系统的主干、分支干、室内供水干管、分支立管以及多台锅炉三、工洲牌SP45平衡阀性能参数：D D D1 D N-d h L H 重量KGN 250 141190 4-14 16231951065 1613114-14 1627221380 19151284-18 1831231810 0 21171484-18 1835262312 5 24201788-18 184293415 0 2652252028-18 1848334020 0 32282548-18 22533425 0 37533530912-182462230 0 4439536312-2224698四、工洲牌SP15内螺纹数字锁定平衡阀尺寸参数：D N ZGL S H 重量KG1 5 1/2”931112 0 3/4”11536121.52 5 1”125461251.83 2 5/14451324”0 040 3/2” 160 601402.5曲线图左图为在种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门。
动态压差平衡阀说明书
动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。
它通常由阀体、阀芯、弹簧、调节螺母等组成。
1. 阀体：动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成，具有良好的强度和耐腐蚀性能。
阀体内部设有进口和出口口径，用于流体的进出。
2. 阀芯：阀芯是动态压差平衡阀的关键部件，通常由不锈钢制成。
它可通过阀体的开度来调节流体的流量和压差。
阀芯的设计通常包括一个或多个孔，通过调节孔的开度来控制流体的流量。
3. 弹簧：动态压差平衡阀内部设有弹簧，用于提供阀芯的恢复力。
弹簧的刚度可以通过调节螺母来调整，从而实现对阀芯开度的控制。
4. 调节螺母：调节螺母位于阀体上方，通过旋转调节螺母可以改变弹簧的压缩程度，从而调整阀芯的开度。
通过调节螺母，可以实现对流体流量和压差的精确控制。
使用动态压差平衡阀的步骤如下：1. 安装阀门：将动态压差平衡阀安装在流体管道上，确保阀体的进口和出口与管道对接紧密，并且流体的流向与阀门要求一致。
2. 调节阀芯开度：通过旋转调节螺母，改变弹簧的压缩程度，从而调整阀芯的开度。
通常，阀芯的开度越大，流体的流量越大，压差越大。
3. 监测流体压差：在调节阀芯开度后，监测流体的压差。
可以使用压力表或其他压力监测设备来测量流体的压差。
4. 调整阀芯开度：根据监测结果，适当调整阀芯的开度，使流体的压差达到所需的数值。
可以通过反复调节螺母和监测压差的方法来实现精确的调节。
需要注意的是，动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。
在使用过程中，应遵循操作规程，确保阀门的正常运行和安全使用。

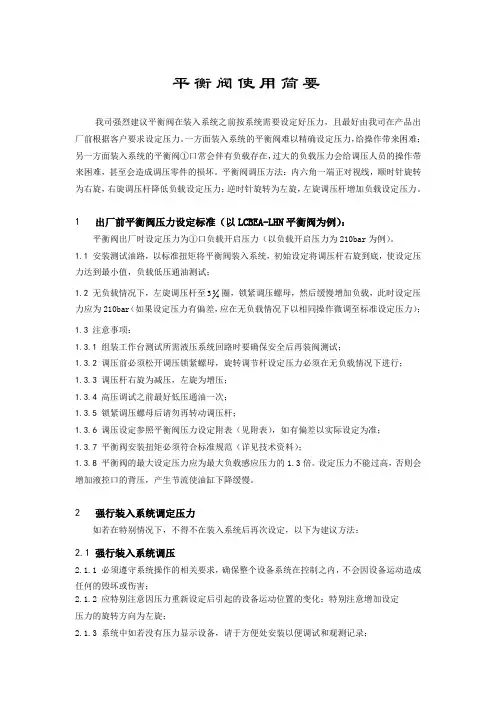

平衡阀使用简要
平衡阀使用简要我司强烈建议平衡阀在装入系统之前按系统需要设定好压力，且最好由我司在产品出厂前根据客户要求设定压力。
一方面装入系统的平衡阀难以精确设定压力，给操作带来困难；另一方面装入系统的平衡阀①口常会伴有负载存在，过大的负载压力会给调压人员的操作带来困难，甚至会造成调压零件的损坏。
平衡阀调压方法：内六角一端正对视线，顺时针旋转为右旋，右旋调压杆降低负载设定压力；逆时针旋转为左旋，左旋调压杆增加负载设定压力。
1 出厂前平衡阀压力设定标准（以LCBEA-LHN 平衡阀为例）：平衡阀出厂时设定压力为①口负载开启压力（以负载开启压力为210bar 为例）。
1.1 安装测试油路，以标准扭矩将平衡阀装入系统，初始设定将调压杆右旋到底，使设定压力达到最小值，负载低压通油测试；1.2 无负载情况下，左旋调压杆至433圈，锁紧调压螺母，然后缓慢增加负载，此时设定压力应为210bar （如果设定压力有偏差，应在无负载情况下以相同操作微调至标准设定压力）； 1.3 注意事项：1.3.1 组装工作台测试所需液压系统回路时要确保安全后再装阀测试；1.3.2 调压前必须松开调压锁紧螺母，旋转调节杆设定压力必须在无负载情况下进行； 1.3.3 调压杆右旋为减压，左旋为增压； 1.3.4 高压调试之前最好低压通油一次； 1.3.5 锁紧调压螺母后请勿再转动调压杆；1.3.6 调压设定参照平衡阀压力设定附表（见附表），如有偏差以实际设定为准； 1.3.7 平衡阀安装扭矩必须符合标准规范（详见技术资料）；1.3.8 平衡阀的最大设定压力应为最大负载感应压力的1.3倍。
设定压力不能过高，否则会增加液控口的背压，产生节流使油缸下降缓慢。
2 强行装入系统调定压力如若在特别情况下，不得不在装入系统后再次设定，以下为建议方法：2.1 强行装入系统调压2.1.1 必须遵守系统操作的相关要求，确保整个设备系统在控制之内，不会因设备运动造成任何的毁坏或伤害；2.1.2 应特别注意因压力重新设定后引起的设备运动位置的变化；特别注意增加设定 压力的旋转方向为左旋；2.1.3 系统中如若没有压力显示设备，请于方便处安装以便调试和观测记录；2.1.4 因平衡阀的最大设定压力应为最大负载感应压力的1.3倍，故在测出平衡阀所支撑执行设备的最大负载后要扩大1.3倍，所得的压力值才为平衡阀的设定压力值；2.1.5 必须在平衡阀支撑的执行器上设定压力，若此执行器引起角位移，则需其在最大负载位置以最小流量缓慢增加负载，增加负载时观测压力表，记录得到的最大值；2.1.6 请从出厂前平衡阀设定的标准压力开始，将观测到的负载压力扩大1.3倍，然后通过顺﹑逆的旋转来调整压力至计算出来的压力值，旋转圈数参照附表，计算值大于出厂标准压力值则逆时针旋转，小于则顺时针旋转。

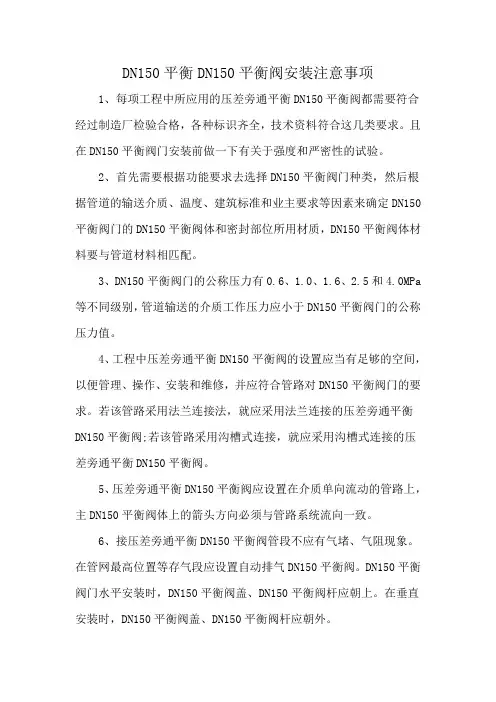

DN150平衡阀安装注意事项
DN150平衡DN150平衡阀安装注意事项
1、每项工程中所应用的压差旁通平衡DN150平衡阀都需要符合经过制造厂检验合格，各种标识齐全，技术资料符合这几类要求。
且在DN150平衡阀门安装前做一下有关于强度和严密性的试验。
2、首先需要根据功能要求去选择DN150平衡阀门种类，然后根据管道的输送介质、温度、建筑标准和业主要求等因素来确定DN150平衡阀门的DN150平衡阀体和密封部位所用材质，DN150平衡阀体材料要与管道材料相匹配。
3、DN150平衡阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa 等不同级别，管道输送的介质工作压力应小于DN150平衡阀门的公称压力值。
4、工程中压差旁通平衡DN150平衡阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对DN150平衡阀门的要求。
若该管路采用法兰连接法，就应采用法兰连接的压差旁通平衡DN150平衡阀;若该管路采用沟槽式连接，就应采用沟槽式连接的压差旁通平衡DN150平衡阀。
5、压差旁通平衡DN150平衡阀应设置在介质单向流动的管路上，主DN150平衡阀体上的箭头方向必须与管路系统流向一致。
6、接压差旁通平衡DN150平衡阀管段不应有气堵、气阻现象。
在管网最高位置等存气段应设置自动排气DN150平衡阀。
DN150平衡阀门水平安装时，DN150平衡阀盖、DN150平衡阀杆应朝上。
在垂直安装时，DN150平衡阀盖、DN150平衡阀杆应朝外。
动态阻力平衡阀安装方法
动态阻力平衡阀安装方法
动态阻力平衡阀应该安装在二次网各栋楼入口的回水管上，流体方向应与阀体箭头一致。
调试方法：
动态阻力平衡阀所控制的单元面积算出，按每平米3公斤水量计算出该面积总的所需流量。
在阀门调节孔插入所带扳手，观察流量显示孔刻度，调至所需流量即可。
依次调好各个阀门，那整个小区的流量就按需分配好了。
整个管网就不会存在近端热远端冷的现象了。
把复杂的管网平衡变为简单的流量分配。
（热源恒定流量为前提）
到实行热计量时只需把倒压管（厂家提供）连接到供水管，转换开关打开，就是一个能配合分户热计量使用的自力式压差控制阀了。
动态阻力平衡阀型号（DZLY型）压力1.6MP，
河北同力阀门张斌
详细见说明书。
液压平衡阀的安装方法
液压平衡阀的安装方法如下：
1.确定安装位置：平衡阀可以安装在给水管道或回水管道上，对
于热力站的二次回路侧，建议在水温较低的回水管上安装平衡阀。
主管上的平衡阀应安装在供水主管中的水泵后面，以防止水泵前压力低导致水泵气蚀。
2.冲洗清洁：在安装前需要冲洗清洁管道中的杂质，以免损坏阀
座和球芯。
3.测试整机：带执行机构平衡阀安装前应按规定的信号进行整机
测试，合格后方可上线安装。
4.安装平衡阀：将平衡阀安装在管道的水平方向或垂直方向，注
意安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
5.固定法兰连接螺栓：与管道连接后，用规定的扭矩交叉锁紧法
兰连接螺栓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平衡阀安装使用
1、安装位置
平衡阀可安装在供水管路上，也可安装在回水管路上（每个环路中只需安装一处）。
对于热力站的一次环路侧来说，为方便平衡调试，建议将平衡阀安装在水温较低的回水管路上。
总管上的平衡阀，宜安装在供水总管水泵后（水泵下游），以防止由于水泵前（阀门后）压力过低，可能发生水泵气蚀现象。
2、尽量安装在直管段上
由于平衡阀具有流量计量功能，为使流经阀门前后水流稳定，保证测量精度，在条件允许的情况下应尽量将平衡阀安装在直管段处。
3、注意新系统与原有系统的平衡
当安装有平衡阀的新系统连接于原有供热（冷）管网时，必须注意新系统与原有系统水量分配平衡问题，以免安装了平衡阀的新系统（或改造系统）的水阻力比原有系统高，而达不到应有的水流量。
如图５所示，（a）为新系统连接于原有系统的末端；（b）为新系统连接于原有系统的中间位置，应在原有系统的入口处加设平衡阀。
图5见附件 4、不应随意变动平衡阀开度
管网系统安装完毕，并具备测试条件后，使用专用智能仪表对全部平衡阀进行调试整定，并将各阀门开度锁定，使管网实现水力工况平衡。
在管
网系统正常运行过程中，不应随意变动平衡阀的开度，特别是不应变动开度锁定装置。
5、不必再安装截止阀
在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。
因此安装了平衡阀，就不必再安装截止阀。
6、系统增设（或取消）环路时应重新调试整定
在管网系统中增设（或取消）环路时，除应增加（或关闭）相应的平衡阀之外，原则上所有新设的平衡阀及原有系统环路中的平衡阀均应重新调试整定（原环路中支管平衡阀不必重新调整）。
