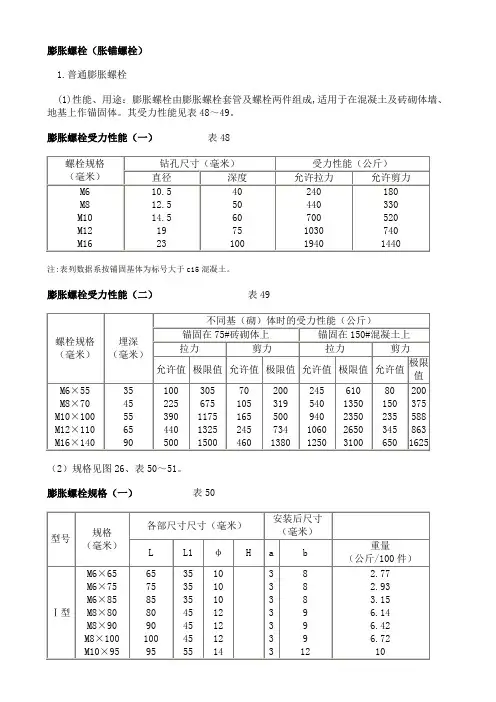

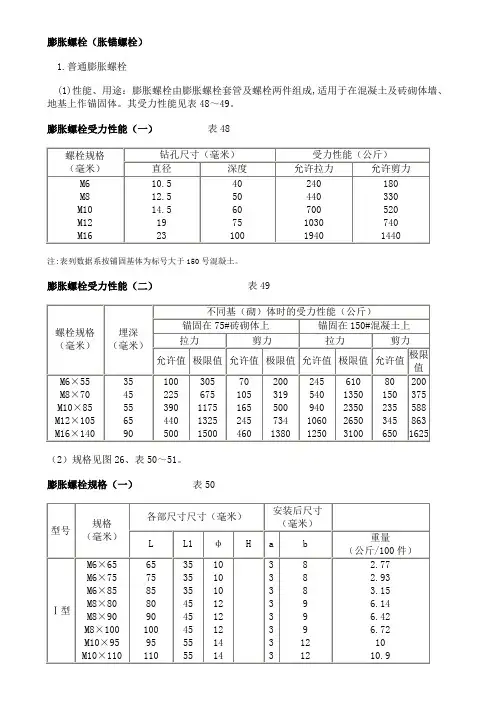

膨胀螺栓（胀锚螺栓）
1.普通膨胀螺栓
(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。其受力性能见表48～49。
膨胀螺栓受力性能（一）表48
注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能（二）表49
（2）规格见图26、表50～51。
膨胀螺栓规格（一）表50
膨胀螺栓规格（二）
规格（毫米）
埋深
（毫米）
钻孔直径
（毫米）
规格
（毫米）
埋深
（毫米）
钻孔直径
（毫米）
M5×45 M6×55 M8×70 M10×85 M12×105 M14×12525
35
45
55
65
75
8
10
12
14
16
18
M16×140
M18×155
M20×170
M22×185
M24×200
M27×215
90
155
120
135
150
155
22
26
28
32
35
38
YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）规格型号；净截面（mm2）；抗拉力设计值（KN）；抗剪力设计值（KN）YG1-M10 ；；；
YG1-M12 ；；；
YG1-M16 ；；；
YG1-M20 ；；；
YG2，3-M16 ；（201）；；（）
YG2，3-M20 ；（314）；；（）
YG3-M12 ；；；
YG3-M24 ；；；
YG3-M30 ；；；
YG3-M36 ；；；
注：
1.括号内为YG2型
2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以折减系数
3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。
型未列入。
用途：
YG1型：锚固承受静荷载的支承件，如安装电缆支架等；
YG2型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；YG3型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；（与YG2型的安装方式不同）分单胀管式和双胀管式
