实验13 DHCP服务器的配置
以下是一个典型的dhcpd.conf文件内容： default-lease-time 600; max-lease-time 7200; ddns-update-style ad-hoc;
命令格式：rpm –i optiongs file1.rpm … fileN.rpm
命令中参数的意义如下。
• -i：install，安装。
• -v：显示附加信息。
• -h：安装时输出hash记号（“#”号）来标 记安装进度。
如果需要最新的版本，可以到网站 /products/DHCP/中查看相 关的资料并下载DHCP最新版本的安装包。
实验13 DHCP服务器的配置
一、实验目的 二、实验工具与设备 三、实验预备知识 四、实验内容和步骤 五、实验总结
一、实验目的
1．了解DHCP的基本原理。 2．了解DHCP服务器为客户机分配IP地址的 过程。 3．掌握Linux下DHCP服务器的安装和设置。
二、实验工具与设备
1．交换机（或集线器）。 2．带网卡的计算机，包括装有Windows系统 的学生机和Linux系统的服务器。 3．网线若干。 4．Red Hat Linux 9.0安装光盘。
2．DHCP服务器的安装
Red Hat Linux 9.0自带DHCP服务器， 安装时是可选项。如果没有安装，在图形界 面的“主菜单”中选择“系统设置→添加删 除应用程序”选项进行安装，如图13-1所示。 按提示操作即可。
图13-1 添加或删除软件包窗口
在字符界面下，需要在光盘中找到相应 的安装包进行安装。插入Red Hat Linux 9.0 的2号安装盘，系统自动装载CD-ROM设备。 如果不能自动装载，可以用命令mount /mnt/cdrom装载。
在/mnt/cdrom/Redhat/RPMS目录下可 以找到文件dhcp-3.0pl1-23.i386.rpm，该文件 即DHCP服务器软件。
安装命令：rpm –ivh /mnt/cdrom/Redhat/RPMS/ dhcp-3.0pl123.i386.rpm
rpm是red hat公司开发的软件包管理器，可 以方便地对rpm格式的软件包进行安装和整 理。
本地网络中的DHCP服务器收到广播后，根据收 到的物理地址(Physical Address)在服务器上查找相应 的配置，并从划定的IP地址池中发送一个IP地址及附 加选项（如租用到期时间等）给客户机；DHCP客户 机收到响应后，要发送一条注册消息，告诉服务器该 IP已被租用，以防止IP地址冲突。
如果客户机重新启动或租约时间达到50%时，客户机 需要更新租约。此时，客户机将直接向提供租约的 DHCP服务器发送请求，要求更新及延长现有地址的 租约，如果DHCP服务器收到请求，则发送DHCP确 认信息给客户机，更新客户机的租约；如果客户机无 法与提供租约的DHCP服务器取得联系，则客户机一 直等到租期达到87.5%时，向网络上所有的DHCP服 务器广播请求，以更新现有的地址租约，如服务器响 应客户机的请求，则客户机用该服务器提供的地址信 息更新现有的租约；否则租约过期，客户机无法使用 现有的地址租约，客户机返回最初始启动状态，重新 发送广播，申请新的IP地址租约。
option subnet-mask 255.255.255.0; option broadcast-address 192.168.0.255; option routers 192.168.0.254;
option domain-name-servers 192.168.0.1, 192.168.0.2; option domain-name ""; subnet 192.168.0.0 netmask 255.255.255.0 {
3．DHCP服务器的配置
在Linux系统中，几乎全部程序的配 置都由文本文件来控制，这是传统的UNIX 的配置方法。DHCP也是用配置文件来控 制的，其配置文件在目录/etc/dhcpd.conf下 面。
DHCP服务器的配置主要通过 /etc/dhcpd.conf文件进行。在缺省情况下， 安装DHCP后该文件不存在，需要手工创建， 可以用文本编辑器来创建dhcpd.conf文件。
（1）几个基本概念
• DHCP客户机：一台通过DHCP服务器来 获得网络配置参数（主要指IP地址）的计算 机，通常是普通用户的工作站。
• DHCP服务器：提供网络设置参数（主要 指IP地址）给DHCP客户机的主机。
• 作用域：一个网络中所有可分配IP地址的 连续范围。
• 地址池：可供DHCP及DHCP的基本原理
DHCP协议是在BOOTP协议的基础上 发展起来的。BOOTP协议的主要作用是远 程引导（客户机不包括引导盘，如无盘工作 站），在客户机启动时分配IP地址。但 BOOTP是静态分配IP地址，而DHCP却是 动态的。
DHCP的全称是Dynamic Host Configuration Protocol，即动态主机分配协 议，是一个简化主机IP地址分配管理的 TCP/IP标准协议。用户可以利用DHCP服务 器管理动态的IP地址分配及其他相关的环境 配置工作（如DNS、WINS、Gateway的设 置）。
• 租约：DHCP服务器指定客户机获得的IP 地址的时间长度（允许使用的时间）。在租 约到期前，客户机需要更新IP地址的租约， 否则不能继续使用该IP地址。
• 保留地址：子网中指定硬件设备使用的IP 地址。
• 排除范围：不用于DHCP分配IP地址范围。
（2）DHCP的基本原理
DHCP客户机启动时，强制发送一个有限地址广 播（32位全为1的IP地址，即255.255.255.255）。该地 址称为有限广播地址，对该地址的广播称为有限地址 广播或本地网络广播。
计算机网络DHCP配置实验教程
实验题目 配置DHCP服务 器
实验目的
通过配置DHCP服务器，使客户机动 态申请IP地址
→右键→添加服务器→浏览→选中要增加的服 务器名
二、设置DHCP服务器
操作：选中服务器名→右键→新建作用域
其中：
1/5)“作用域名”中，“名称”项，可任填一个名 称 2/5)“IP地址范围”中，“起始IP地址”项，如填写： 192.168.0.10；“结束IP地 址”项，如填写： 192.168.0.244； “子网掩码”项， 如填写：255.255.255.0。如下图：
3/5)“添加排除”中，如果有必要，可填写服务器不分配 的地址或地址范围；如果不需，则直接“下一步”
4/5)“租约期限”可设一年（即365天）。如下图：
5/5)依次配置分配给工作站的默认的网关、DNS、WINS， 均填写并添加如下IP：192.168.0.1
实验结果 客户机可以动态的从DHCP 服务器申请IP地址

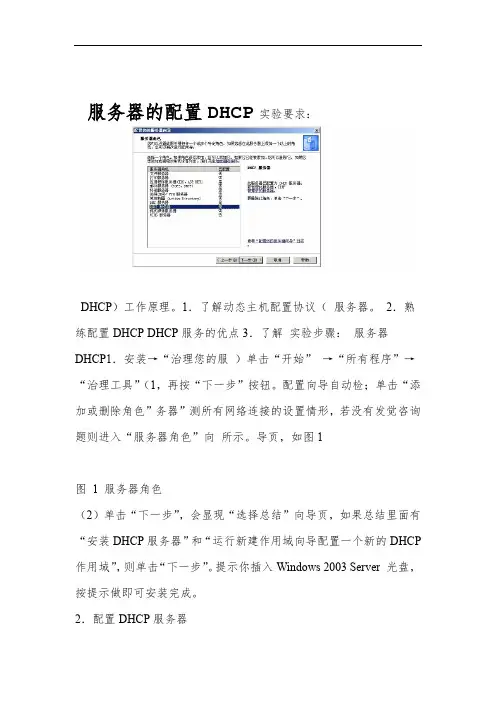

DHCP服务器的配置
服务器的配置DHCP实验要求：DHCP）工作原理。
1．了解动态主机配置协议（服务器。
2．熟练配置DHCP DHCP服务的优点3．了解实验步骤：服务器DHCP1．安装→“治理您的服）单击“开始”→“所有程序”→“治理工具”（1，再按“下一步”按钮。
配置向导自动检；单击“添加或删除角色”务器”测所有网络连接的设置情形，若没有发觉咨询题则进入“服务器角色”向所示。
导页，如图1图1 服务器角色（2）单击“下一步”，会显现“选择总结”向导页，如果总结里面有“安装DHCP服务器”和“运行新建作用域向导配置一个新的DHCP 作用域”，则单击“下一步”。
提示你插入Windows 2003 Server 光盘，按提示做即可安装完成。
2．配置DHCP服务器完成DHCP服务器的安装后并不能赶忙为客户端运算机自动分配IP 地址，还需要通过一些设置工作。
第一要做的确实是按照网络中的结点或运算机数确定一段IP地址范畴，创建一个IP作用域。
具体操作步骤如下：（1）单击“开始”→“所有程序”→“治理工具”→“DHCP”，打开“DHCP”操纵台窗口。
在左窗格中右击DHCP服务器名称，执行“新建作用域”命令。
（2）打开“新建作用域向导”对话框，单击“下一步”按钮打开“作用域名”向导页。
在“名称”编辑框中为该作用域输入一个名称和一段描述性信息，单击“下一步”按钮。
（3）在打开的“IP地址范畴”向导页中，分不在“起始IP地址”和地址IP地址范畴的起止IP地址”编辑框中输入差不多确定好的IP“终止．按，单击“下一步”（按照实际网络结构填写，或者老师先分配好IP 地址）2所示。
钮。
如图地址范畴IP图2IP）打开“添加排除”向导页，在那个地点能够指定需要排除的（4。
IP地址）IP地址范畴（按照实际网络结构填写，或者老师先分配好地址或地址并单击“添加”按钮。
重复地址”编辑框中输入排除的IP 在“起始IP3 所示。
操作即可，接着单击“下一步”按钮，如图添加排除图3地址使IP默认将客户端猎取的）在打开的“租约期限”向导页中，（5天。
配置DHCP服务器为局域网内的设备提供自动IP地址分配
配置DHCP服务器为局域网内的设备提供自动IP地址分配DHCP（动态主机配置协议）是一种应用层协议，可以为局域网内的设备自动分配IP地址、子网掩码、默认网关等网络配置信息，简化了网络管理。
下面将介绍如何配置DHCP服务器以提供自动IP地址分配。
一、DHCP服务器的基本原理在局域网中，DHCP服务器起到了重要的作用。
它可以为连接到局域网的设备提供动态分配的IP地址，使得设备无需手动配置网络信息。
DHCP服务器通过DHCP协议与客户端进行交互，客户端在启动时发送一个DHCP请求，服务器则回应一个包含IP地址等配置信息的DHCP响应。
这样，设备就可以通过局域网访问互联网。
二、安装和配置DHCP服务器1. 安装DHCP服务器软件首先，我们需要选择并安装一个合适的DHCP服务器软件，如常用的ISC DHCP Server。
根据操作系统类型，下载并安装相应的软件包。
2. 配置DHCP服务器打开DHCP服务器的主配置文件，在其中进行以下设置：- 指定服务器使用的网络接口（如eth0）。
- 配置IP地址池，即可供分配的IP地址范围。
- 设置子网掩码、默认网关和DNS服务器地址等网络配置信息。
- 可选地，配置静态IP地址分配，以确保某些设备始终获得相同的IP地址。
三、DHCP服务器的高级配置除了基本的配置外，DHCP服务器还提供了一些高级配置选项，以满足特定的需求。
1. 客户端IDDHCP客户端可以使用不同的方式标识自己，如MAC地址、主机名等。
通过配置客户端ID选项，可以设置客户端如何被识别和分配IP地址。
2. 地址冲突检测DHCP服务器可以对所分配的IP地址进行冲突检测，以避免多个设备使用同一IP地址。
启用地址冲突检测可以提高网络的稳定性和可靠性。
3. 静态IP地址分配在某些情况下，我们希望某些设备始终获得相同的IP地址，以方便管理和访问。
通过为设备配置静态IP地址分配，可以实现这一需求。
四、DHCP服务器的管理和故障排除1. 日志记录DHCP服务器通常提供了详细的日志记录功能，记录了每个客户端的DHCP交互信息。
DHCP服务器配置
DHCPACK 客户从 UDP 端口 68 发送 DHCP 发现报文。
…
DHCPRELEASE
67 服务器 课件制作人：谢希仁 UDP
DHCP 协议的工作过程
被动打开 68 UDP 68 客户 UDP 68 客户 UDP 68 客户 UDP 68 客户 UDP 客户 68 UDP ：凡收到 68 客户 UDP 客户 UDP 客户 DHCPDISCOVER DHCPOFFER DHCPREQUEST DHCPACK DHCPREQUEST DHCPNACK 67 服务器 UDP 67 服务器 UDP 67 服务器 UDP 67 服务器 UDP 67 服务器 UDP 67 服务器 UDP 67 服务器 UDP 服务器 67 服务器 UDP
…
68 UDP
DHCPRELEASE
67 服务器 课件制作人：谢希仁 UDP
DHCP 协议的工作过程
67 UDP ：DHCP 服务器若同意，则发回确认报文 68 DHCPDISCOVER 67 客户 DHCPACK。DHCP 客户得到了新的租 UDP UDP 68 DHCPOFFER 67 客户 用期，重新设置计时器。 UDP UDP 68 DHCPREQUEST 67 客户 UDP UDP 68 DHCPACK 67 客户 UDP UDP 68 DHCPREQUEST 67 客户 UDP UDP 客户 68 DHCPNACK 67 UDP UDP 68 DHCPACK 67 客户 UDP UDP 客户 被动打开 服务器 服务器 服务器 服务器 服务器 服务器 服务器 服务器
DHCP几个术语 几个术语
• 超级作用域：是一组作用域的集合，它用来实现同一个物 超级作用域：是一组作用域的集合， 子网。 理子网中包含多个逻辑 IP 子网。 • 排除范围：是不用于分配的 IP 地址序列。它保证在这个 排除范围： 地址序列。 服务器分配给客户机。 序列中的 IP 地址不会被 DHCP 服务器分配给客户机。 • 保留地址：用户可以利用保留地址创建一个永久的地址租 保留地址： 约。保留地址保证子网中的指定硬件设备始终使用同一个 IP 地址。 地址。 • 地址池：在用户定义了 DHCP 范围及排除范围后，剩余 地址池： 范围及排除范围后， 的地址构成了一个地址池， 的地址构成了一个地址池，地址池中的地址可以动态的分 配给网络中的客户机。 配给网络中的客户机。
DHCP服务器配置过程
信息科学与技术学院实验报告
一、实验综述
1、实验目的及要求
实验目的：熟悉DHCP服务的配置
实验要求：1）熟悉配置DHCP服务的配置过程
2）知道配置DHCP服务中作用域的意思
3）知道配置DHCP服务中作用域排除的IP地址的作用
4）知道测试DHCP服务配置的过程
2、实验仪器、设备或软件
软件：VMware Workstation
实验仪器：计算机
二、实验过程（实验步骤、数据记录）
1.启动桌面上的虚拟机
2.在启动的虚拟机下，打开开始—程序—管理工具—DHCP
3.对DHCP进行相应的设置
4.测试DHCP是否配置成功。
通过虚拟机进行测试
在另一台虚拟机上开启自动获取IP，在打开DOC进行测试
在DHCP服务器端的虚拟机上的地址租约进行查看：
三、结论
由于配置DHCP服务只能在服务器版本下的操作系统下才能配置，所以刚开始接触虚拟机时，自己一头雾水不知道如何操作。
经过老师的讲解已经明白了。
在配置DHCP服务的过程中，注意对IP地址的规划，将一
段的IP地址分出来作为默认网关地址或者是服务器地址等。
四、指导教师评语及成绩：。
dhcp配置实验报告
实验报告---DHCP服务器配置一、实验目的（1）掌握Linux下DHCP服务器的安装和配置方法。
（2）掌握Linux下DHCP客户端的配置。
（3）熟练操作Linux操作系统，在服务端配置DHCP，客户端能够自动获取IP二、实验环境开启两台虚拟机linux和windows xp，linux作为一台DHCP服务器，来解决IP地址动态分配的问题，要求能够分配IP地址以及网关、DNS等其他网络属性信息。
Windows xp 作为客户机，设置为自动获取ip地址其中DHCP服务器和客户机设置在二网段，DHCP服务器的ip地址为192.168.1.1，网关为192.168.1.155，地址池为192.168.1.100---192.168.1.200三、实验步骤1、查看dhcp是否安装2、查看dhcp服务的状态3、为dhcp服务器设置固定IP地址，操作如下：4、把red hat enterprise linux的镜像放进光驱，然后建立一个挂载目录，把物理设备挂载到目录中，操作如下：5、进入光盘目录，查看光盘目录中是否有与dhcp相关的应用程序，操作如下：6、进行安装，然后查看安装是否成功，操作如下：7、复制配置文件8、修改配置文件，进入到/etc/dhcpd.conf，把192.168.0.x改为192.168.1.0，把网关设置为192.168.1.155，把地址段设置在192.168.1.100---192.168.1.2008、启动dhcp服务器9、进入windows xp系统，查看客户机能否获取IP地址、网关和DNS三、实验小结通过本次试验的实践和学习，掌握了在Linux下DHCP的安装和配置方法，以及了解了DHCP配置文件的信息内容和功能作用。
DHCP服务器的配置
1、DHCP能够实现动态分配ip地址等相关信息，共分为三类：Manual、Automatic、Dynamic.先说前两种，Mannul是手动分配，将mac地址与ip地址写成一一对应关系记录下来，永久的；Automatic是制作一个地址池，地址池里有起始ip和结束ip，动态的为客户端分配ip，一旦分配将被永久的记录，可以看出这两种方式ip地址的利用率低。
第三种是动态分配，制作一个地址池，当客户端得到一个ip地址时也会被记录下来，但是这种记录是有一定期限的，就是租约，提高了ip地址的利用率。
第一种也在常用，因为有些是需要固定的ip地址的，通常是将第三种和第一种结合起来。
2、DHCP的工作原理dhcpdiscover、dhcpoffer、dhcprequest、dhcpack：DHCP是C/S模式，客户端（client）启动时，会以广播的方式向网内发一个dhcpdiscover 包，用以寻找网内的DHCP服务器（server），通常网内不止一台DHCP服务器，接收到这个包的DHCP服务器都会进行相应，向客户端发送dhcpoffer包，这个也是以广播形式的，因为这时候客户端还没有ip地址，这么多的dhcpoffer包（其实这个包里只有一个ip地址没有其他的ip信息）总有一个先到达，客户端采用的就是这个先到达的包，客户端收到这个第一个包机会立即以广播形式发送dhcprequest包，这个包有两个作用，一是告诉采用的这个DHCP服务器发过来其他的相关的ip信息，二是告诉没有采用的服务器自己已经采用了别的服务器，这些没有被采用的服务器收到这个包后，就会收回刚次通过dhcpdffer包分发出去的ip地址重新放回地址池里，被采用的这个服务器，这时候就会向客户机发送dhcpack 包，这里面包含有ip、网关、子网掩码、dns指向、租约等相关的信息，最后客户就可以使用这个ip了。
注意以上的的四步dhcpdiscover、dhcpoffer、dhcprequest、dhcpack都是通过广播发送的！3、租约的更新：当客户端重新启动和事件到达50%时候，会向这个服务器发送dhcprequest包，要求更新现有的地址租约，如果服务器收到请求，会向客户端发送dhcpack包用以更新租约；如果这个从时间一直没有联系上这个服务器，客户端会等待，等到时间到87.5%的的时候，客户端会向所有的dhcp服务器广播用以更新现有的租约，如果都不成功，只能等到这个租约的终止，重新广播dhcpdiscover包，重新获得地址。
DHCP实训步骤
DHCP服务器的操作步骤：1：右击“网上邻居”，打开“本地连接”的属性面板，如图：2：双击“Internet协议(TCP/IP)”打开，如图：3：设置服务器的IP地址和子网掩码，如图：4在开始—运行中输入“cmd”确定，如图：5：用ping 命令，ping客户机的IP地址,ping 通以后如图所示：6：在“控制面板”中打开“管理工具”如图：7：选择“DHCP”并双击打开，如图：8：右击自己的IP地址选项，如图：9：打开“新建作用域向导”并单击“下一步”如图：10：为“作用域名”取个新的名称，如图：11：为IP 选择一个地址范围，起始IP和结束IP，如图：12：从给出的IP地址段中选择某一段不可以使用的，即添加排除，如图：13：租约期限是默认的8天，单击“下一步”如图：14：配置DHCP选项，选择“是”，单击“下一步”如图：15：为路由器（默认网关）配置一个IP地址如图：16：单击“完成”即可，如图：17：右击“新建作用域”，选择“激活”，是向下的红箭头变成向上的绿色箭头，如图：18：打开“作用域”选项，选择“003路由器”并IP地址中输入自己的IP地址，如图：19：右击“保留”选择新建保留选项，如图：20：为保留取个名称，并输入客户机的IP地址和MAC地址，如图：21：单击“添加”以后，如图所示：22：服务器的配置完成。
23：同上为客户机配置IP地址和子网掩码，如图：24：用ping 命令，ping服务器的IP地址，ping通以后如图所示，说明局域网构建成功。
25输入ipconfig/all命令，查看自己的MAC地址，如图：26：再打开TCP/IP属性，选择“自动获得IP地址”选项，如图：27使用ipconfig/release命令，用来释放所有的适配器和丢弃IP地址配置，如图：28：输入ipconfig/renew命令，用来更新所有的适配器和IP地址，如图：29：最后输入ipconfig命令，用来检验服务器给客户机的保留IP地址，如图：30：至此，DHCP 操作配置完成。
实验13 DHCP服务器的配置
（13）支持对特定客户端永久固定分配网络地址。
上面（9）~（13）的设计目标是对于网络层参数的设计而言的，在网络层参数 上，DHCP必须做到这几点。
企业需求：企业构建一台 DHCP服务器来解决 IP 地址动态分配 的问题，要求能够分配 IP地址以及其它网络属性信息 任务：创建以 DHCP 服务器为企业的计算机提供 IP 地址；需要 同时分配网关、DNS 给客户端；为某些计算机固定分配 IP 地址。
单位 是秒
defaut—lease—time：定义缺省的租期时间，它的单位是 秒。
max-lease-time：定义最大租约时间，单位是秒。它定义 了可以使用的租期最大值。
ddns-update-style：DHCP服务器可以动态的升级域名系 统，这个选项用来设置动态升级域名系统的模式，目前，可以支 持的模式有三种：ad-hoc、interim和none，none表示不支 持自动升级模式。
2、DHCP的基本原理
DHCP客户机启动时，强制发送一个有限地址广播（32位全为1的IP 地址，即255.255.255.255）。该地址称为有限广播地址，对该地 址的广播称为有限地址广播或本地网络广播。
本地网络中的DHCP服务器收到广播后，根据收到的物理地址 (Physical Address)在服务器上查找相应的配置，并从划定的IP地 址池中发送一个IP地址及附加选项（如租用到期时间等）给客户机； DHCP客户机收到响应后，要发送一条注册消息，告诉服务器该IP已被 租用，以防止IP地址冲突。
二、DHCP服务器的安装 Red Hat Linux 9.0自带DHCP服务器，安装时 是可选项。如果没有安装，在图形界面的“主菜单”中 选择“系统设置→添加删除应用程序”选项进行安装。
DHCP服务器及客户端的配置过程
一、实验目的通过本次实验，让读者了解DHCP服务器及客户端的配置过程，理解LAN网络的连网过程，从而加深对计算机网络课程这部分章节的理解。
二、实验所需的设备两台已连成局域网的计算机，一台作DHCP服务器，另外一台作DHCP的客户机。
三、实验要求建立一个DHCP服务器。
要求：1）域的地址范围：192.168.1.25——192.168.1.200，且去除其中192.168.1.100——192.168.1.130和192.168.1.150——192.168.1.1602）把某一个DHCP客户机的绑定成一个固定的IP地址：192.168.1.188DHCP服务器的IP地址手工设置，网络中的其它DHCP客户机的IP地址采用自动获取方式。
四、实验原理第一步：客户机请求IP租约客户机广播一个DHCPdiscover包请求IP地址，DHCPdiscover包的原地址是0.0.0.0（因为这个时候还没有IP）目标地址255.255.255.255（不知道那台机DHCP服务器，所以广播）MAC地址是自己的。
第二步：服务器响应当DHCP服务器接收到客户机请求IP地址的信息时，就在自己的IP地址库中查找是否有合法的IP地址提供给客户机，如果有，就将此IP地址做上标记，广播一个DHCPpoffer包，DHCPpoffer包中包含：1，DHCP客户机的MAC地址，用来正确标识客户机。
2，DHCP服务器提供的合法IP地址，子网掩码3，租约期限。
4，服务器标识第三步：客户机选择IP地址客户机接收到第一个DHCPpoffer包中选择IP，并将DHCPrequest包广播到所有DHCP服务器（因为可能一个环境中有多台DHCP服务器）表明它接受提供的内容。
第四步：服务器确认IP租约DHCP租约过程中第四步也是最后一步为服务器确认IP地址租约，也称为DHCPACK/DHCPNAK.DHCP服务器的配置DHCP服务器的要求1，DHCP服务器要求在windows server 2003 的计算机上运行，（当然也可以在windows 2000或NT得计算机上运行，但本文主要介绍的是在windows server 2003 上运行的配置）2，DHCP服务器要有一个静态的IP地址、子网掩码和其他的TCP/IP信息3，要安装DHCP服务4，使用活动目录服务必须授权DHCP服务器5，建立作用域并激活。
