九年级物理上册电压 电阻易错题(Word版 含答案)
九年级物理上册电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。
她能否测出L2两端电压？______，理由是_____________________ ；(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。
请对小明的做法进行评价：______________________ 。
U AB/V U BC/V U AC/V2.4 1.43.8【答案】6 不同 L2断路不能正负接线柱反接了一次实验具有偶然性；更换规格不同的灯泡进行多次实验【解析】【分析】【详解】(1)[1]由电路图可知，共需要导线6根导线。
[2]为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。
(2)[3]电压表示数为零，可能电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数。
(3)[4][5]小芳保持电压表的B连接点不动，只将与A点相连的导线改接到C点，则会造成电流从负接线柱流入，即正负接线接反了。
所以小芳的办法是错误的，不能测出L2两端电压。
(4)[6]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
2．（1）用如图所示的电路探究并联电路中的电流关系。
①实验中，选择两个小灯泡的规格应该是_____的（填“相同”或“不相同”）。
②小易将实验数据记录在下表中。
分析表中数据。
可得出的结论是：_____。
测量对象表的示数I/AL1所在支路0.30L2所在支路0.20干路0.50③小易这样得出结论有何不妥之处？_____,改进方法是_____。
（2）如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同；b、d 粗细不同；a、b、d长度相同：①该实验是通过观察_____的示数间接比较导线电阻的大小，这种探究实验的方法是_____（选填“控制变量法”或“转换法”）。
②选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的_____有关；选用导线_____分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。
【答案】不相同并联电路中，干路电流等于各支路电流之和只有一组数据，结论不具普遍性改变灯泡规格进行多次实验电流表转换法长短 bd【解析】【详解】(1)[1]实验中，两个小灯泡的规格应该不相同，因为如果灯泡规格是相同的，那么电阻大小会相同，做实验时，两个灯泡的电流是相等的，这样会得出“并联电路中，各支路中的电流是相等”的错误结论；[2]由表中的数据可以知道干路的电流等于L1所在支路的电流大小加上L2所在支路的电流大小，可以推测并联电路中，干路电流等于各支路电流之和；[3][4]这整个实验过程只有一组数据，结论不具普遍性；应该多拿几个规格不同的灯泡多做几次实验；(2)[5][6]这是一个串联电路，电流表和电阻串联接在一起，电流表的示数就是流过电阻的电流大小，该实验可以通过观察电流表的示数间接比较导线电阻的大小；这种探究实验的方法是转换法，将难以测量或测准的物理量转换为能够测量或测准的物理量；[7][8]选用导线b、c，由图中可以看出，它们的材料一样，都是镍铬合金、横截面积也一样，只是长度不同，这是为了探究电阻大小跟导体的长度关系；为了探究电阻大小跟导体的横截面积有关，应该保持长度一样、材料也一样，那应该选择b、d，它们都是镍铬合金，长度也相同，只是d的横截面积比较大。
3．雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化．雨停后，刮水器自动停止工作．小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置．小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图-1所示的雨水检测金属网（以下简称检测网），并设计了如图-2所示模拟电路进行探究．（1）小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是______（选填“导体”或“绝缘体”）．小华通过观察电路中____________的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化．（2）将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：检测网浸入雨水中部分未浸入1/3浸入2/3浸入全部浸入电流表的示数/A________0.160.200.32①结合上述实验将表格中的数据补充完整．②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大．这说明a、b间接入电路的电阻在__________(选填“变大”或“变小”)．根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的_____________变化引起的．（3）小华设计的电路在无雨水时，电动机不能转动，无法实现车窗的清洗．请你在不拆卸原电路的基础上，在该电路中加装一个电路元件，以解决此问题．加装的元件是：_____________简述你的做法：_____________________________________________________________________________________________________________________【答案】（1）导体；电流表示数的；（2）0；变小；横截面积；（3）开关；开关与检测网并联【解析】试题分析：（1）将检测网放入雨水中，电路接通，表明雨水是导体；小华通过观察电路中电流表示数的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化；（2）①检测网未浸入雨水时，电路断路，电流表的示数为0；②检测网浸入雨水中深度越深，电流表示数越大．这说明a、b间接入电路的电阻在减小；检测网浸入水中的深度不同，其接入电路的横截面积不同，所以a、b间接入电路的电阻变化是由导体的横截面积变化引起的；（3）无雨水时，电路断路，所以电动机不能转动，如果要实现无雨水时车窗的清洗，需添加一个开关与检测网并联，无雨水时只需闭合开关，电路也会接通．【考点定位】电路与电阻4．光敏电阻的阻值随着入射光的强弱而改变。
通过实验测得，光敏电阻的阻值R与光强E 间的一组实验数据如下表所示，其中“光强”是表示光强弱程度的物理量，符号用E表示，国际单位为坎德拉（cd）.（1）分析表格，推断光敏电阻R与光强E间成____比例的关系，它们的关系图象符合图线____（2）光敏电阻R与光强E间的比例系数k=_____Ω·cd；（3）推断光敏电阻R与光强E间的关系式：R=_______；（4）请你将表格补充完整实验次数123456光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0光敏电阻R/Ω18.09.0 6.0 4.5___ 3.0【答案】反b1818Ω·cdE3.6【解析】【分析】（1）由表格数据可知：光强与电阻的乘积不变．据此可知电阻R与光强E的关系；（2）分析数据，算出k的值，得出光敏电阻R与光强E的关系式；（3）根据关系式求出光强E=5cd时光敏电阻的阻值R。
【详解】（1）每一组的光强与电阻的乘积是一定的，都为18，所以电阻R与光强E成反比，图象b为反比合例图像，符合此关系；（2）（3）光敏电阻R与光强E的乘积相等，即K=ER=18Ω•cd，则18Ω·cdRE =；（4）当E=5.0cd时，电阻为：18Ω·cd3.6Ω5.0cdR==。
5．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．【答案】断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．6．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.【答案】A B A C 长度材料长度横截面积 C【解析】(1)要探究电阻的大小与材料的关系，根据控制变量法的思路，要选取这样两根导线具有以下特征：横截面积、长度都相同，只有材料不同．由此结合表中给出的四根导线的特点，只有A. B合要求．(2)要探究电阻的大小与横截面积的关系，根据控制变量法的思路，要选取这样两根导线具有以下特征：材料、长度都相同，只有横截面积不同．由此结合表中给出的四根导线的特点，只有A. C合要求．(3)如选用了A. D两根导线进行实验，这样两根导线具有以下特征：材料、横截面积都相同，只有长度不同，根据控制变量法的思路，探究电阻的大小与长度的关系．(4)通过实验可以得出的结论是导体的电阻与导体的材料、长度、横截面积有关；(5)探究导体电阻大小与那些因素有关的实验时，运用了控制变量法．A. 用水流的形成来类比电流的形成，运用了类比法；B. 用一条带箭头的直线表示光的传播路线和方向，运用了模型法；C. 探究压力作用效果与压力、受力面积的关系时，运用了控制变量法；D. 用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出，运用了累积法．因此与本实验方法一致的是C.点睛：（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积；（2）因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．7．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

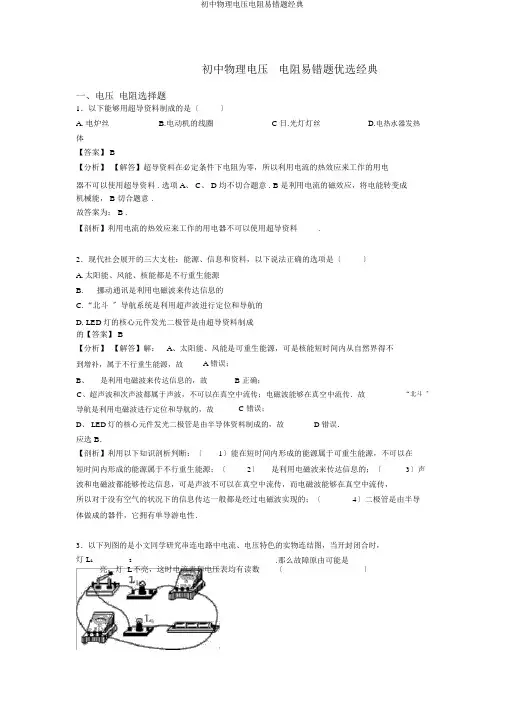

初中物理电压电阻易错题经典
初中物理电压电阻易错题优选经典一、电压电阻选择题1．以下能够用超导资料制成的是〔〕A. 电炉丝B.电动机的线圈C日.光灯灯丝 D.电热水器发热体【答案】 B【分析】【解答】超导资料在必定条件下电阻为零，所以利用电流的热效应来工作的用电器不可以使用超导资料 . 选项 A、 C、 D 均不切合题意 . B 是利用电流的磁效应，将电能转变成机械能， B 切合题意 .故答案为： B .【剖析】利用电流的热效应来工作的用电器不可以使用超导资料.2．现代社会展开的三大支柱：能源、信息和资料，以下说法正确的选项是〔〕A.太阳能、风能、核能都是不行重生能源B.挪动通讯是利用电磁波来传达信息的C.“北斗〞导航系统是利用超声波进行定位和导航的D.LED灯的核心元件发光二极管是由超导资料制成的【答案】 B【分析】【解答】解：A、太阳能、风能是可重生能源，可是核能短时间内从自然界得不到增补，属于不行重生能源，故 A 错误；B、是利用电磁波来传达信息的，故 B 正确；C、超声波和次声波都属于声波，不可以在真空中流传；电磁波能够在真空中流传．故“北斗〞导航是利用电磁波进行定位和导航的，故 C 错误；D、 LED灯的核心元件发光二极管是由半导体资料制成的，故 D 错误．应选 B．【剖析】利用以下知识剖析判断：〔1〕能在短时间内形成的能源属于可重生能源，不可以在短时间内形成的能源属于不行重生能源；〔2〕是利用电磁波来传达信息的；〔3〕声波和电磁波都能够传达信息，可是声波不可以在真空中流传，而电磁波能够在真空中流传，所以对于没有空气的状况下的信息传达一般都是经过电磁波实现的；〔4〕二极管是由半导体做成的器件，它拥有单导游电性．3．以下列图的是小文同学研究串连电路中电流、电压特色的实物连结图，当开封闭合时，灯 L12不亮，这时电流表和电压表均有读数.那么故障原由可能是〔〕亮，灯 LA. L 断路B. L 短路C. L 短路D. L 断路1122【答案】 C【分析】【解答】〔1〕第一剖析电路的连结方式为灯泡L1和 L2串连，电流表测电路电流，电压表丈量灯L1的电压。

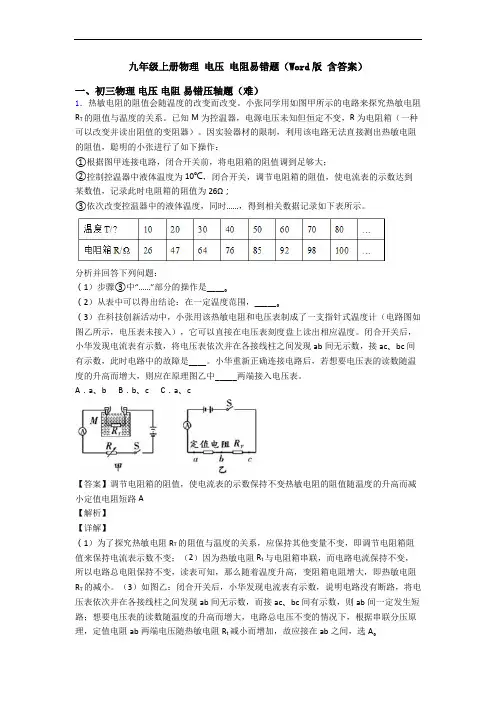

九年级上册物理 电压 电阻易错题(Word版 含答案)
九年级上册物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
人教版九年级物理上册电压电阻易错题(Word版含答案)
人教版九年级物理上册电压电阻易错题(Word版含答案)一、初三物理电压电阻易错压轴题(难)1.软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H 硬铅笔用来制图。
已经知逍铅笔芯的电阻大小与其长度、横截而积有关。
小明有5cm和15Cm 的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。
(1) 实验中小明通过_____ 反映铅笔芯电阻的大小。
(2) 应选用_____ C m的铅笔芯做实验更好一些(3) 实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小：改进的描施是:在电路中串联一个_______ O(4) 实验中，____ 更换不同硬度的铅笔芯时，(选填"需要”或'‘不需要”)保持电源电压不变。
(5) 根据改进后的方案，画出记录数据的装格，表格中要有必要的信息_______【答案】灯泡的亮度15电流表需要【解析】【分析】【详解】⑴⑴当电压一左时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。
(2) [2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。
(3) ⑶灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。
⑷⑷研究不同硬度铅笔芯的电阻与硬度的关系，应该控制幷它因素相同，所以需要保持电源电压不变。
(5)⑸实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测岀铅笔芯的电阻值，只能通过电流表示数来比较英电阻大小，所以设汁表格如下：2.在“探究串联电路电压特点”的实验中:(1) 某次测量时，电压表的示数如图所示，则此时灯L】两端的电压为____ V；(2) 某同学在测量了灯Li两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯∣∙2两端的电压，这一做法存在的问题是_____ :(3) 闭合开关S后，发现灯LJ发光，L2不发光。

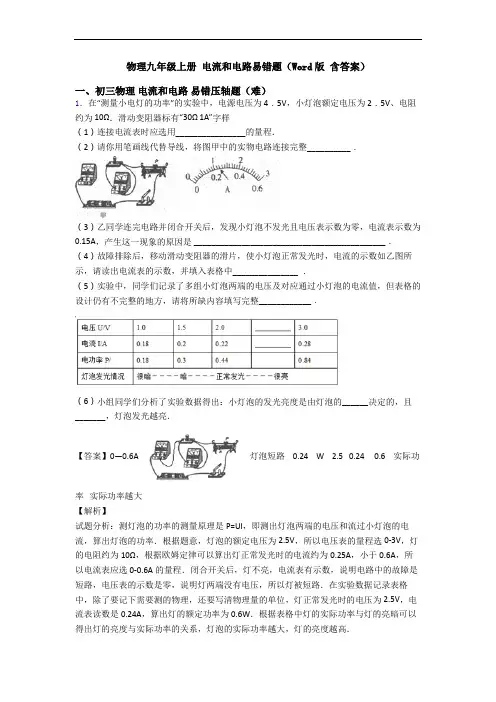

物理九年级上册 电流和电路易错题(Word版 含答案)
物理九年级上册电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．4．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
人教版物理九年级上册 电压 电阻(培优篇)(Word版 含解析)
人教版物理九年级上册电压电阻（培优篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．卓玛同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横被面积有关。
供她选择的导体如表所示：序号材料长度（m）横截面积（mm2）A镍铬合金0.80.5B锰铜0.81C锰铜0.80.5D锰铜 1.20.5如图是卓玛连接好的实验装置，请完成下列填空：（1）电流表的示数越大，说明接入电路中的导体的电阻越________；（2）要验证猜想②，小芳同学应选择的两段导体是________；（3）选择A和C两段导体可以验证猜想________；（4）这种物理研究方法，通常叫做________。
【答案】小；CD；①；控制变量法。
【解析】【详解】(1)[1]由欧姆定路可知，在电压一定时，电流与电阻成反比，电流越大，接入电路中的导体的电阻越小；(2)[2]导体的电阻与导体长度、导体横截面积、导体的材料以及导体的温度有关。
要验证猜想“在温度不变时，导体的电阻与导体的长度有关”，需要控制导体横截面积和导体材料相同，导体长度不同，由表可知，应选择C和D两端导体进行实验；(3)[3] A和C两段导体，从表中可知，长度和横截面积都相同，材料不同，可以验证电阻和材料的关系，即猜想①；(4)[4]这种物理研究方法，通常叫控制变量法。
2．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。
用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。
请你说出他出现错误的原因：_________________。
实际电压应是_____V。
他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。
九上物理(人教版)电压 电阻(易错真题汇编)(带解析)-2022真题、模拟题易错题专练
电压电阻（易错真题汇编）一、选择题1．（2021•成都中考）普通笔记本电脑的电池电压最接近（）A．220V B．110V C．20V D．380V解：普通笔记本电脑的电池电压电池的电压一般是14.4V或10.8V，20V比较接近笔记本电脑的电池电压，故ABD错误，C正确。
答案：C。
2．（2021•湖州中考）2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。
超导材料可以应用在（）A．电热毯B．电动汽车动力系统C．电热水壶D．充电暖手宝解：ACD、超导体电阻为零欧姆，电流流过超导体时，不会发热，ACD都是利用的电流的热效应工作的，故ACD错误；B、超导体在通电过程中，电能没有损失，因此可以用超导体制作汽车动力系统的线圈，故B正确。
答案：B。
3．（2021•湖州中考）如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。
则（）A．菠萝是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极解：A、菠萝相当于是电源，内部有电流通过，是导体，故A错误；B、电压表可以测量电压的大小，电源提供电压，故B错误；C、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.1V，故C错误；D、电压表指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，由图知铜片与电压表的正接线柱连接，因此铜电极为正极，故D正确。
答案：D。
4．（2021•黑龙江中考）下列电路中电压表测量R2两端电压，且电路连接正确的是（）A．B．C．D．解：A、电流表并联到了电阻R2两端，R2被短路，此时电压表测量的是一段导线两端的电压，故A错误；B、电流表并联到了电阻R2两端，电压表与电阻R2串联，电流表和电压表的接法错误，故B错误；C、电压表并联到了电阻R1两端，测量的是R1两端的电压，故C错误；D、该电路为串联电路，电压表并联到了电阻R2两端，测量的是R2两端的电压，电流表串联在电路中，故D正确。
物理九年级上册 电压 电阻易错题(Word版 含答案)
物理九年级上册电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。
九年级物理全册第十六章电压电阻重点易错题(带答案)
九年级物理全册第十六章电压电阻重点易错题单选题1、小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹子，观察到小灯泡的亮度发生了变化。
实验中，影响导体电阻大小的因素是（）A．长度B．横截面积C．电流D．电压答案：AA．把左端夹子固定，移动右端夹子，接入电阻丝的长度发生了变化，电阻发生了变化，导致通过灯泡中的电流发生了变化，故A符合题意；B．把左端夹子固定，移动右端夹子，电阻丝的横截面积没有发生变化，故B不符合题意；C．电阻是导体本身的性质，与电流的大小没有关系，故C不符合题意；D．电阻是导体本身的性质，与电压的大小没有关系，故D不符合题意。
故选A。
2、下列说法正确的是（）A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好答案：AA．并联电路支路电压都等于电源电压，故A正确；B．电压表可以直接并联在电源两端，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；C．当电压表并联在导线两端时，示数为零；故C错误；D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误。
故选A。
3、关于电压、电流和电阻，下列说法正确的是（）A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍B．电路中只要有电压，就会有电流C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）D．电流的方向总是由电源的负极流向正极答案：CA．电阻是导体对电流的阻碍作用，是导体本身的一种特性，其大小与导体的材料、长度、横截面积、温度等有关。
导体电阻和导体两端的电压及有无电流通过导体无关，故A错误；B．电路中有电压时若电路断路，则不会有电流，故B错误；C．电阻的大小与导体的材料、长度、横截面积、温度等有关，若忽略温度的影响，材料及横截面积相同时，长的导线电阻大，故C正确；D．在电源内部，电流的方向总是由电源的负极流向正极，在电源外部，电流从正极流向负极，故D错误。
九年级电压 电阻易错题(Word版 含答案)
九年级电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。
而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。
材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。
于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。
（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。
（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。
（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。
（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。
【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。
根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。
九年级物理电压 电阻易错题(Word版 含答案)
九年级物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。
[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。
(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。
(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。
2．某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做________法。
（2）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E (电压U =1.5V)B ．电流表A 1 (量程 0-100mA)C ．电流表A 2 (量程 0-0.6A)D ．电阻箱R 0(阻值 0~999.9Ω)E.待测电阻丝R (阻值约为10Ω)F.开关一个，导线若干，则：① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号) ② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a 和b 上，电阻丝上夹一个金属夹 P ，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L ，把这些实验器材按图甲连接起来。
