433工作原理
433工作原理引言概述：433是一种常用的无线通信技术，广泛应用于遥控器、传感器、无线门铃等领域。
本文将详细介绍433的工作原理，包括频率选择、调制解调、信道编码、传输距离和安全性等五个方面。
一、频率选择1.1 433的频率范围433的频率范围是指在无线电频谱中，传输数据所使用的频率范围。
一般情况下，433的频率范围为433.05MHz至434.79MHz。
1.2 频率选择的原则在选择433的频率时，需要考虑到其他无线设备的干扰情况。
通常会选择在该频段中没有其他设备使用的频率进行通信，以避免干扰。
1.3 频率选择的灵活性433的频率选择较为灵活，可以根据实际情况进行调整。
如果在某个频率上有干扰，可以通过更换频率进行解决。
二、调制解调2.1 调制方式433的调制方式主要有两种：幅度调制（AM）和频移键控（FSK）。
其中，幅度调制将数据转换为不同的幅度，频移键控则通过改变信号频率来传输数据。
2.2 解调方式在接收端，需要对接收到的信号进行解调，将其转换为原始数据。
解调方式通常与调制方式相对应，即幅度调制对应幅度解调，频移键控对应频率解调。
2.3 调制解调的优化为了提高调制解调的性能，可以采用一些技术手段，如使用差分编码来提高抗干扰能力，使用前向纠错编码来提高数据传输的可靠性。
三、信道编码3.1 编码方式为了提高数据传输的可靠性和抗干扰能力，433通常使用一些编码方式，如曼彻斯特编码、差分编码等。
这些编码方式可以将原始数据转换为特定的编码形式，以提高传输的可靠性。
3.2 编码解码器在发送端和接收端，需要使用编码解码器来完成编码和解码的工作。
编码解码器可以根据特定的编码方式，将数据转换为特定的信号形式，或者将接收到的信号转换为原始数据。
3.3 编码方式的选择在选择编码方式时，需要根据实际需求和系统性能进行评估。
不同的编码方式在可靠性、抗干扰能力和传输效率等方面有所不同，需要根据具体情况选择合适的编码方式。
无线电遥控技术 1.4.1脉冲编码调制原理
脉冲编码调制原理脉冲编码调制就是把一个时间连续，取值连续的模拟信号变换成时间离散，取值离散的数字信号后在信道中传输。
脉冲编码调制就是对模拟信号先抽样，再对样值幅度量化，编码的过程。
抽样，就是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号。
该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。
它的抽样速率的下限是由抽样定理确定的。
抽样速率采用8Kbit/s。
量化，就是把经过抽样得到的瞬时值将其幅度离散，即用一组规定的电平，把瞬时抽样值用最接近的电平值来表示。
一个模拟信号经过抽样量化后，得到已量化的脉冲幅度调制信号，它仅为有限个数值。
编码，就是用一组二进制码组来表示每一个有固定电平的量化值。
然而，实际上量化是在编码过程中同时完成的，故编码过程也称为模/数变换，可记作A/D。
话音信号先经防混叠低通滤波器，进行脉冲抽样，变成8KHz重复频率的抽样信号（即离散的脉冲调幅PAM信号），然后将幅度连续的PAM信号用“四舍五入”办法量化为有限个幅度取值的信号，再经编码后转换成二进制码。
对于电话，CCITT规定抽样率为8KHz，每抽样值编8位码，即共有28=256个量化值，因而每话路PCM编码后的标准数码率是64kb/s。
为解决均匀量化时小信号量化误差大，音质差的问题，在实际中采用不均匀选取量化间隔的非线性量化方法，即量化特性在小信号时分层密，量化间隔小，而在大信号时分层疏，量化间隔大。
在实际中使用的是两种对数形式的压缩特性：A律和U律，A律编码主要用于30/32路一次群系统，U律编码主要用于24路一次群系统。
A律PCM用于欧洲和中国，U律PCM用于北美和日本。
无线电技术的基础知识
无线电技术的基础知识无线电技术虽然听起来似乎很高大上，但实际上它是基于一些相对简单的原理和知识的。
本文将对无线电技术的基础知识进行探讨。
一、电磁波电磁波是无线电技术的基础，它既是一种能量也是信息的载体。
电磁波的频率范围很广，包括无线电、微波、可见光、红外线、紫外线和X射线等。
无线电波就是指频率低于300GHz的电磁波，而微波波段则指在无线电波和红外线之间的那个频段。
无线电波是最广泛应用的电磁波之一，它可以用于通讯、导航、雷达和卫星等领域。
二、频率频率是指电磁波的震荡次数，在无线电通讯中，频率通常用赫兹（Hz）或千赫兹（kHz）来表示。
不同频率的无线电波在大气中的传播距离和传播方式有所不同。
一般而言，低频无线电波可以穿透障碍物传播更远，而高频无线电波的传播路径则更加直线化，适合用于远距离通讯。
三、调制调制是指将信息信号和载波信号进行合成的过程。
在无线电通讯中，我们通常需要将语音、图像等信息转换成一种比较容易传输的形式，这个过程就是调制。
调制可以分为模拟调制和数字调制两种。
常见的模拟调制方式包括调幅、调频和调相，而数字调制则包括ASK、FSK和PSK等。
四、天线天线是将无线电波从电缆或者其他终端设备中传输到空气中的重要组件。
天线的类型和设计因用途而异。
例如，亚波长天线特别适用于VHF和UHF频段的通讯，而卫星通讯天线则需要具备高增益和高方向性等特性。
现代数字通讯系统中的智能天线可以在多个方向之间进行快速切换，以保证通讯质量。
五、接收机和发送机在无线电通讯中，发送机用于将信息转换为无线电波，而接收机则将无线电波转换回原始的信息。
发送机和接收机通常需要具备不同的功能和技术，如放大、滤波、频率合成等。
一些高级应用还需要具备优秀的干扰抑制和信号处理能力。
六、信噪比信噪比是指接收到的信号强度和环境噪声强度之比。
在无线电通讯中，信噪比往往决定了通讯质量的好坏。
因此，我们需要采用一些措施来提高信噪比，如增加天线增益、减少噪声干扰、用多普勒补偿等。

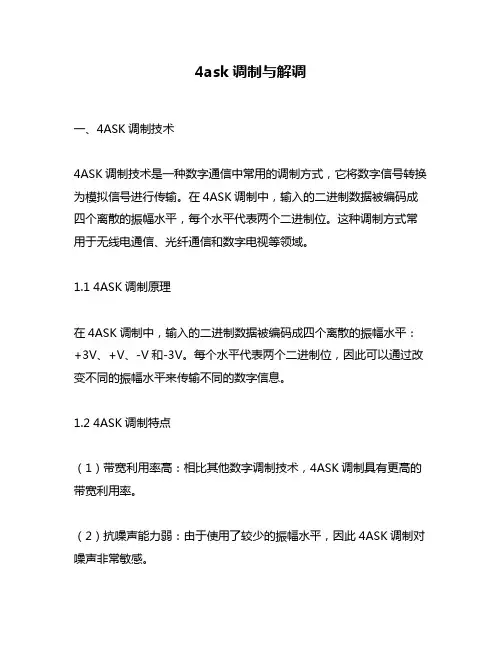

4ask调制与解调
4ask调制与解调一、4ASK调制技术4ASK调制技术是一种数字通信中常用的调制方式，它将数字信号转换为模拟信号进行传输。
在4ASK调制中，输入的二进制数据被编码成四个离散的振幅水平，每个水平代表两个二进制位。
这种调制方式常用于无线电通信、光纤通信和数字电视等领域。
1.1 4ASK调制原理在4ASK调制中，输入的二进制数据被编码成四个离散的振幅水平：+3V、+V、-V和-3V。
每个水平代表两个二进制位，因此可以通过改变不同的振幅水平来传输不同的数字信息。
1.2 4ASK调制特点（1）带宽利用率高：相比其他数字调制技术，4ASK调制具有更高的带宽利用率。
（2）抗噪声能力弱：由于使用了较少的振幅水平，因此4ASK调制对噪声非常敏感。
（3）传输距离短：由于抗噪声能力差，因此4ASK调制适合短距离传输。
二、4ASK解调技术4ASK解调技术是将模拟信号转换为数字信号的一种技术。
在4ASK解调中，接收到的模拟信号被转换为离散的振幅水平，然后通过解码器将其转换为二进制数据。
2.1 4ASK解调原理在4ASK解调中，接收到的模拟信号经过放大和滤波处理后，被转换为离散的振幅水平。
根据不同的振幅水平，可以将其转换为对应的二进制数据。
2.2 4ASK解调特点（1）简单可靠：相比其他数字解调技术，4ASK解调具有更简单、更可靠的特点。
（2）传输距离短：由于抗噪声能力差，因此4ASK解调适合短距离传输。
三、4ASK调制与解调应用3.1 无线电通信在无线电通信中，4ASK调制和解调技术常用于数字广播、数字电视和卫星通信等领域。
由于其带宽利用率高、传输速度快等优点，在数字通信领域得到广泛应用。
3.2 光纤通信在光纤通信中，4ASK调制和解调技术可以实现高速光纤通信。
由于光纤传输的信号是模拟信号，因此需要将其转换为数字信号进行传输。
3.3 数字电视在数字电视领域，4ASK调制和解调技术常用于数字电视信号的传输和接收。
由于其带宽利用率高、传输速度快等优点，可以实现高质量的数字电视信号传输。
无线电通信用的什么原理
无线电通信用的什么原理无线电通信的原理是利用无线电波来传输信息。
无线电波是一种特殊的电磁波，能够在空间中传播。
无线电通信利用这种电磁波，通过调制和解调的方式将信息从发送方传输到接收方。
无线电通信的原理可以分为三个主要部分：发送器、信道和接收器。
发送器负责将要传输的信息转换成适合无线电传输的信号，然后通过天线将信号转化为无线电波并发射出去。
信道是指无线电波在空间中传播的路径，它可能经过空气、水等介质，还可能受到反射、绕射、衍射等现象的影响。
接收器则负责接收到的无线电波进行解调，将其转换为原始的信息信号。
在发送器中，最常用的调制方式是振幅调制(AM)和频率调制(FM)。
振幅调制是通过调整信号的振幅来改变无线电波的特性，从而将信息编码到波形中。
而频率调制则是通过调整信号的频率来改变波形，并将信息编码到其中。
在数字通信中，还有更高级的调制方式，如相位调制(PSK)和四进制相移键控(QPSK)等。
在信道中，无线电波会受到多种干扰的影响。
随着传播距离的增加，无线电信号会逐渐衰减，因此需要使用功率放大器来增强信号强度。
此外，信号还可能会受到多径效应的影响，即信号经过多个路径传播，到达接收器时会叠加在一起，并导致信号畸变。
为了降低这种影响，可以使用天线的定向性来选择特定的路径，或者使用自适应均衡器来抵消多径效应。
在接收器中，主要的任务是将接收到的无线电波进行解调，还原出原始的信息信号。
解调的方式与调制方式相反，通过检测信号的振幅、频率或相位来还原信息。
接收器中还需要对信号进行放大和滤波，以增强信号强度并去除噪声。
为了提高接收性能，还可以使用自动增益控制(AGC)和频率同步等技术，以确保信号质量和稳定性。
总之，无线电通信利用无线电波的特性来传输信息。
通过调制和解调的方式，将信息编码到波形中，然后通过发送器发射出去。
无线电波在信道中传播，可能受到干扰和衰减的影响。
接收器负责接收信号并进行解调，将其转换为原始的信息信号。
调频波的表达式
调频波的表达式调频波是无线电通信中常用的一种调制技术，它可以将原始信号转换为调制信号，通过调制信号的频率变化来传输信息。
调频波的表达式可以用数学形式表示，但在本文中我们将尽量用简单的语言来描述它。
调频波的表达式由三个主要部分组成：载波信号、基带信号和调制指数。
载波信号是一个固定频率的正弦波，它的频率通常在兆赫兹范围内。
基带信号是原始信号，它可以是音频、视频或其他类型的信息。
调制指数表示基带信号对载波信号的影响程度，它决定了调频波的频率变化情况。
调频波的表达式可以用以下形式表示：f(t) = Acos(2πfct + βsin(2πfmt))其中，f(t)表示调频波的波形函数，A表示幅度，fc是载波信号的频率，β是调制指数，fm是基带信号的频率。
在这个表达式中，2πfct表示载波信号的相位，βsin(2πfmt)表示基带信号对载波信号相位的调制。
当基带信号的频率变化时，调制指数β会改变，从而使调频波的频率也发生变化。
这种频率变化可以被接收设备解调出来，从而恢复原始信号。
调频波的表达式可以用来描述无线电广播、电视广播、移动通信等各种通信系统中的信号传输。
在无线电广播中，调频波被用来传输音频信号。
当人们收听收音机时，调频波会被接收设备解调，从而恢复出原始的音频信号，使人们能够听到声音。
在电视广播中，调频波同样被用来传输音频信号，同时还传输视频信号。
接收设备会将调频波解调，分别恢复出音频信号和视频信号，使人们能够观看电视节目。
在移动通信中，调频波被用来传输语音和数据信号。
当我们打电话或者使用手机上网时，调频波会携带我们的语音或数据信息，通过无线基站传输到目标设备。
调频波是一种常用的调制技术，通过改变载波信号的频率来传输信息。
它的表达式可以用数学形式表示，但在本文中我们用简单的语言对其进行了描述。
调频波在无线电通信中起着重要的作用，被广泛应用于无线电广播、电视广播和移动通信等领域。
调制技术
案例
脉冲调制有两种含义：第一种是指用调制信号控制脉冲本身的参数（幅度、宽度、相位等），使这些参数随 调制信号变化。此时，调制信号是连续波，载波是重复的脉冲序列。第二种是指用脉冲信号控制高频振荡的参数。 此时，调制信号是脉冲序列，载波是高频振荡的连续波。通常所说的脉冲调制都是指上述第一种情况。脉冲调制 可分为模拟式和数字式两类。模拟式脉冲调制是指用模拟信号对脉冲序列参数进行调制，有脉幅调制、脉宽调制、 脉位调制和脉频调制等。数字式脉冲调制是指用数字信号对脉冲序列参数进行调制，有脉码调制和增量调制等。 由于脉冲序列占空系数很小，即一个周期的绝大部分时间内信号为0值，因而可以插入多路其他已调脉冲序列，实 现时分多路传输。已调脉冲序列还可以用各种方法去调制高频振荡载波。常用的脉冲调制有以下几种。
脉幅调制（PAM)
用调制信号控制脉冲序列的幅度，使脉冲幅度在其平均值上下随调制信号的瞬时值变化。这是脉冲调制中最 简单的一种。脉幅调制是A.H.里夫在20世纪30年代发明的，在第二次世界大战中期已付之实用。但后来发现，脉 幅调制的已调波在传输途径中衰减，抗干扰能力差，所以很少直接用于通信，往往只用作连续信号采样的中间步 骤。
QPSK四相相移键控（QuadraturePhaseShiftKeying)
四相相移调制是利用载波的四种不同相位差来表征输入的数字信息，是四进制移相键控。QPSK是在M=4时的 调相技术，它规定了四种载波相位，分别为45°，135°，225°，315°，调制器输入的数据是二进制数字序列， 为了能和四进制的载波相位配合起来，则需要把二进制数据变换为四进制数据，这就是说需要把二进制数字序列 中每两个比特分成一组，共有四种组合，即00，01，10，11，其中每一组称为双比特码元。每一个双比特码元是 由两位二进制信息比特组成，它们分别代表四进制四个符号中的一个符号。
简要说明调制的方法
简要说明调制的方法1. 振幅调制（AM）振幅调制是一种用于调制模拟信号的传输技术，它通过改变载波信号的振幅来传输信息。
载波信号通常是高频正弦波，它的振幅会随着信息信号的变动而相应地变化。
调制后的信号可以通过解调器来还原原始信号。
2. 频率调制（FM）频率调制是一种基于改变载波信号频率的传输技术。
它通常用于广播和音频传输，因为它可以提供更高的音质和可靠性。
在频率调制中，载波信号的频率会随着信息信号的变动而变化。
调制后的信号可以通过解调器还原原始信号。
3. 相位调制（PM）相位调制是一种通过改变信号的相位来传输信息的技术。
相位调制通常用于数字信号传输，因为它可以提供更好的抗干扰性和可靠性。
在相位调制中，载波信号的相位会随着信息信号的变动而相应变化。
调制后的信号可以通过解调器还原原始信号。
4. 正交振幅调制（QAM）正交振幅调制是一种同时使用振幅和相位调制来传输信息的技术。
它通常用于数字通信，并且被广泛应用于有线电视和电话网络。
在QAM中，载波信号的振幅和相位会随着信息信号的变动而变化。
调制后的信号可以通过解调器还原原始信号。
5. 包络检测调制（ASK）包络检测调制是一种通过改变载波信号的幅度来传输信息的技术。
这种调制技术通常用于数字通信系统，如无线电通信和有线电视。
在ASK中，载波信号的幅度会随着信息信号的变动而改变。
调制后的信号可以通过解调器还原原始信号。
6. 相位偏移调制（PSK）相位偏移调制通过改变载波信号的相位来传输信息。
与FM不同，PSK技术可以传输数字信号和模拟信号。
在PSK中，载波信号的相位会随着信息信号的编码方式而改变。
调制后的信号可以通过解调器还原原始信号。
7. 连续相位调制（CPM）连续相位调制是一种在相位调制的基础上进一步发展的技术。
CPM可以提供更高的数据吞吐量和更好的抗多径衰落的特性。
在CPM中，载波信号的相位在连续时间内保持一致，而不是像PSK那样在离散时间点进行变化。
8. 位置相关调制（PCM）位置相关调制是一种数字调制技术，它通常用于传输音频和视频信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的基本调制方式
调制方式用途举例
连续波调制线性调制
常规双边带调制AM 广播
单边带调制SSB
载波通信、短波无线电话
通信
双边带调制DSB 立体声广播
残留边带调制VSB 电视广播、传真
非线性调制
频率调制FM
微波中继、卫星通信、广
播
相位调制PM 中间调制方式
数字调制
振幅键控ASK 数据传输
频移键控FSK 数据传输
相移键控PSK、DPSK 数据传输
其他高效数字调制QAM、
MSK等
数字微波、空间通信
脉冲调制脉冲模拟调
制
脉幅调制PAM 中间调制方式、遥测
脉宽调制PDM 中间调制方式
脉位调制PPM 遥测、光纤传输
脉冲数字调
制
脉码调制PCM
实话中继线、卫星、空间
通信
增量调制△M军用、民用数字电话
差分脉码调制DPCM 电视电话、图像编码
其他编码方式ADPCM等中速数字电话。
