精心整理石化企业LDAR项目技术规范1适用范围本规范提出了设备VOCs泄漏管控的基本程序、控制指标、实施方法、排放核算和项目审核的基本要求。
适用于石油炼制、石油化工企业开展设备泄漏检测与修复工作。
其它涉及VOCs泄漏排放的企业也可参照实施。
233.13.2石油化工（Petroleumchemicalindustry）以石油馏分、天然气等为原料，生产有机化学品（参见错误!未指定书签。
）、合成树脂、合成纤维、合成橡胶等的工业。
3.3挥发性有机物（VolatileOrganicCompounds，简称VOCs）除CO、CO2、H2CO3、金属碳化物、金属碳酸盐、碳酸铵之外，任何参加大气光化学反应的碳化合物。
常见工业VOCs名单及其物理性质见错误!未指定书签。
3.4挥发性有机液体（VolatileOrganicLiquid）任何能向大气释放挥发性有机化合物的符合以下任一条件的有机液体：（1）20℃时，挥发性有机液体的真实蒸汽压大于0.3kPa；（2）20℃时，混合物中，真实蒸汽压大于0.3kPa的纯有机化合物的总浓度等于或者高于2%（重量比）。
3.53.63.725%3.8设备内蒸气压大于0.3kPa（20℃时）的挥发性有机物组分质量分数之和不低于20%的液体物料。
常见挥发性有机物20℃时的饱和蒸气压可通过查阅错误!未指定书签。
确定。
3.9重液体（HeaveLiquid）设备内轻液体以外的挥发性有机液体物料。
3.10延迟修复（DelayedRepair）延迟修复是指运行装置在不停车的前提下，发现修复时限内无法修复的情况。
设备的修复需在装置下次停工前进行，并在装置开工后的修复时限内完成修复。
3.11不可达密封点（InaccessableSeals）由于物理或化学因素导致无法定量检测的密封点。
物理因素主要包括空间因素3.123.133.143.153.16的时间。
3.17响应因子（ResponseFactor）某种VOCs的实际浓度与该气体的仪器检测值之比。
“泄漏检测与修复(LDAR)”项目评估技术规范
“泄漏检测与修复（LDAR）”项目评估技术规范目次前言 (ii)1. 适用范围 (1)2. 评估依据 (1)3. 工作流程 (1)4. 评估内容 (2)4.1 LDAR项目建立 (2)4.2 检测与维修情况 (2)4.3 LDAR运行与管理情况 (2)5. 评估报告 (3)附录A LDAR项目评估报告大纲 (4)i前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，加强1挥发性有机物（Volatile Organic Compounds，简称VOCs）污染排放控制，改善区域大气环境质量，制定本规范。
本技术规范规定了1辖区内企业“泄漏检测与修复（LDAR）”项目评估的适用范围、评估依据、工作流程、审核内容及评估报告等要求。
“泄漏检测与修复（LDAR）”项目评估技术规范1.适用范围本规范适用于1辖区内原油加工及石油制品制造（国民经济行业代码：2511）、有机化学原料制造（国民经济行业代码：2614）、化学药品原药制造（国民经济行业代码：2710）、合成材料（国民经济行业代码：2650）、初级形态的塑料及合成树脂制造（国民经济行业代码：2651）、合成橡胶制造（国民经济行业代码：2652）、合成纤维单（聚合）体制造（国民经济行业代码：2653）企业“泄漏检测与修复（LDAR）”项目的评估。
2.评估依据GB 31570 石油炼制工业污染物排放标准GB 31571 石油化学工业污染物排放标准GB 31572 合成树脂工业污染物排放标准HJ 733 泄漏和敞开液面排放的挥发性有机物检测技术导则《石化行业泄漏检测与修复工作指南》《1“泄漏检测与修复（LDAR）”实施技术规范》3.工作流程企业“泄漏检测与修复（LDAR）”项目的评估应依照以下流程（图1）开展。
图1 LDAR项目评估流程4.评估内容4.1LDAR项目建立4.1.1实施范围完整性抽取装置所有工艺流程图（PFD）和5%～10%的管道仪表图（P&ID）进行分析，评估装置LDAR实施范围是否存在LDAR实施范围的漏判、误判。
泄漏检测与维修 LDAR 检测技术规范
照片
应用情况
LDAR主流检测仪器，市场占有率超过 70％。目前大都选择配置FID和PID双 检测器的TVA-1000B。即将停产。
TVA 1000B升级版，重量较TVA 1000缩 减约20％，%体积较TVA 1000缩减9%， 今 年 刚 投 入 市 场 ， USB 接 口 ， 可 选 GPS/蓝牙通讯口和替换探头
PID 小巧,，易使用和更安全,
对化合物检测响应物受限
可连续测量、宽范围的检测器, 缺乏评价标准
美国经验结论
一般情况下挥发性有机物的检测用FID检测器即可，但当所监 测组分在FID响应系数＞10时，则不能用FID检测器。
一般炼油厂设备与管阀件的检测用配有FID检测器 化工厂也只有部分可采用PID检测器，应结合物料性质选用 PID（常见物料有四氯化碳，二氯甲烷，甲醇，乙醛，乙胺等）
光离子化检测器（PID）原理及适用范围
• 原理
当待测气体分子在紫外光的照射下, 吸收紫外光的能量, 变为激 发态分子, 激发态分子电离, 产生正离子和电子,在电极间加上电压, 分子电离产生的离子流被一端电极收集转化为电流信号, 电流被放大 并显示出浓度值。在被检测后, 离子重新复合成为原来的气体和蒸气 , 因此, PID 是一种非破坏性检测器。经过PID 检测的气体仍可被收 集做进一步的测定。
广东泄漏检测与修复LDAR
广东省“泄漏检测与修复（LDAR）”实施技术规范广东省环境保护厅二〇一六年九月目次前言 (i)1.适用范围 02.规范性引用文件 03.术语和定义 04.技术要求 (2)4.1 项目建立 (2)4.2 泄漏检测 (3)4.3 泄漏维修 (4)4.4 LDAR管理系统 (5)5.LDAR管理要求 (5)5.1 建立企业LDAR管理制度 (5)5.2 开展LDAR项目评估 (5)6.数据报送 (5)附录A LDAR检测方法与流程 (6)附录B 常见VOCs及OHAPs物质表 (13)前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，加强广东省挥发性有机物（Volatile Organic Compounds，简称VOCs）污染排放控制，改善区域大气环境质量，制定本规范。
本规范规定了广东省辖区内企业“泄漏检测与修复（LDAR）”项目建立、泄漏检测、泄漏维修、LDAR管理系统和LDAR管理的要求。
广东省“泄漏检测与修复（LDAR）”实施技术规范1.适用范围适用于广东省辖区内原油加工及石油制品制造（国民经济行业代码：2511）、有机化学原料制造（国民经济行业代码：2614）、化学药品原药制造（国民经济行业代码：2710）企业应用LDAR 技术。
合成材料（国民经济行业代码：2650）、初级形态的塑料及合成树脂制造（国民经济行业代码：2651）、合成橡胶制造（国民经济行业代码：2652）、合成纤维单（聚合）体制造（国民经济行业代码：2653）企业LDAR技术应用可参照执行。
适用于内部蕴含的挥发性有机化合物（VOCs）质量分数不低于10%或有机毒性大气污染物（OHAPs）质量分数不低于5%的工艺设备和管线。
2.规范性引用文件本标准内容引用了下列文件或其中的条款。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 31570 石油炼制工业污染物排放标准GB 31571 石油化学工业污染物排放标准GB 31572 合成树脂工业污染物排放标准HJ 733 泄漏和敞开液面排放的挥发性有机物检测技术导则3.术语和定义3.1挥发性有机化合物volatile organic compounds简称VOCs，指参与大气光化学反应的有机化合物，根据规定的方法测量或核算确定的有机化合物。
LDAR法规WORD版
LDAR法规WORD版LDAR是一项对工业生产过程中的物料泄漏进行控制的系统工程，也是一项履行相关标准的重复性工作。
该技术采用固定或移动检测仪器，定量或定性检测生产装置中易产生VOCs泄漏的密封点，并修复超过一定浓度的泄漏点，从而控制物料泄漏损失，达到减少环境污染的目标。
通常，被检测的密封点包括泵、压缩机、搅拌器、阀门、泄压设备、取样连接系统、开口阀或开口管线、法兰、连接件等。
就一家企业而言，虽然单个密封点的泄漏很微量，但整个生产线的所有密封点可以产生巨大的排放。
据美国环保局估算，设备泄漏产生的VOCs排放量约占炼油厂原油加工量的0.01%。
欧盟多家炼油厂采用红外遥感技术测量的烃类排放均值约为原油加工量的0.12%，其中炼油装置泄漏的VOCs排放占全厂VOCs无组织排放总量的20%～30%。
随着工业经济的不断发展，我国大气污染形势日趋严峻，为削减挥发性有机物，2013年国务院《大气污染防治行动计划》明确提出要推进挥发性有机物污染治理，在石化行业开展“泄漏检测与修复”技术改造;2014年2月7日广东省政府印发的《广东省大气污染防治行动方案(2014-2017)》提出，推进工业源挥发性有机物排放治理。
重点加大石油炼制与化工行业挥发性有机物(VOCs)的综合治理力度，全面推广检测与修复(LDAR)技术，2015年底珠三角地区所有石油炼制企业应用LDAR技术，2017年底钱全省所有石油炼制企业、有机化工和医药化工等重点企业全面应用LDAR技术。
强化石油炼制有机废气综合治理，工艺排气、储罐、废气燃烧塔(火炬)、废水处理等生产工艺单元应安装废气治理装置。
2015年底前珠三角地区石油炼制与化工企业完成有机废气综合治理，2017年底前其他地区石油炼制与化工企业完成有机废气综合治理。

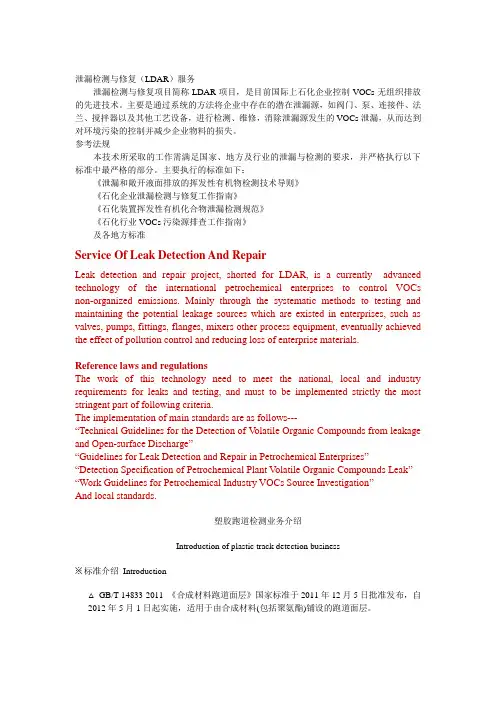

泄漏检测与修复(LDAR)服务中英文对照
泄漏检测与修复（LDAR）服务泄漏检测与修复项目简称LDAR项目，是目前国际上石化企业控制VOCs无组织排放的先进技术。
主要是通过系统的方法将企业中存在的潜在泄漏源，如阀门、泵、连接件、法兰、搅拌器以及其他工艺设备，进行检测、维修，消除泄漏源发生的VOCs泄漏，从而达到对环境污染的控制并减少企业物料的损失。
参考法规本技术所采取的工作需满足国家、地方及行业的泄漏与检测的要求，并严格执行以下标准中最严格的部分。
主要执行的标准如下：《泄漏和敞开液面排放的挥发性有机物检测技术导则》《石化企业泄漏检测与修复工作指南》《石化装置挥发性有机化合物泄漏检测规范》《石化行业VOCs污染源排查工作指南》及各地方标准Service Of Leak Detection And RepairLeak detection and repair project, shorted for LDAR, is a currently advanced technology of the international petrochemical enterprises to control VOCs non-organized emissions. Mainly through the systematic methods to testing and maintaining the potential leakage sources which are existed in enterprises, such as valves, pumps, fittings, flanges, mixers other process equipment, eventually achieved the effect of pollution control and reducing loss of enterprise materials.Reference laws and regulationsThe work of this technology need to meet the national, local and industry requirements for leaks and testing, and must to be implemented strictly the most stringent part of following criteria.The implementation of main standards are as follows---“Technical Guidelines for the Detection of V olatile Organic Compounds from leakage and Open-surface Discharge”“Guidelines for Leak Detection and Repair in Petrochemical Enterprises”“Detection Specification of Petrochemical Plant V olatile Organic Compounds Leak”“Work Guidelines for Petrochemical Industry VOCs Source Investigation”And local standards.塑胶跑道检测业务介绍Introduction of plastic track detection business※标准介绍Introduction△ GB/T 14833-2011 《合成材料跑道面层》国家标准于2011年12月5日批准发布，自2012年5月1日起实施，适用于由合成材料(包括聚氨酯)铺设的跑道面层。
LDAR技术在石化企业的应用
1741 LDAR项目背景随着社会对空气质量和环境问题的关注持续升温，国家政府部门对有关环境污染的要求也日益严格。
2013年9月，国务院颁布的《大气污染防治行动计划》明确提出石化行业要全面开展VOCs综合整治工作，大幅减少VOCs排放，改善区域环境质量。
2015年8月，陕西省大气污染治理办公室印发了《陕西省石化行业挥发性有机物综合整治方案的通知》，将延安石油化工厂定为陕西省第一批VOCs综合整治工作的七家试点企业之一。
2015年11月国家环保部出台了《石化企业VOCs污染源排查工作指南》和《石化企业泄漏检测与修复工作指南》，要求企业按照指南要求开展LDAR工作。
对此，延安石油化厂于2016年4月份开始全面实施LDAR项目，并取得了很好的减排效果。
2 LDAR项目介绍LDAR是指对工业生产全过程物料泄漏进行控制的系统工程。
通过固定或移动式检测仪器，定量检测或检查生产装置中阀门等易产生VOCs泄露的密封点，并在一定期限内采取有效措施修复泄漏点，从而控制物料泄漏损失，减少对环境造成的污染[1]。
LDAR工作流程主要包括：项目建立、现场检测和泄漏维修三个步骤[1]。
（1）项目建立。
第一步基础资料收集；第二步装置适合性分析；第三步设备适合性分析；第四步受控密封点分类；第五步密封点检测台账建立；第六步LDAR泄漏管理平台搭建及调试，导入组件信息台账建立组件信息数据库。
（2）现场检测。
配备氢火焰离子化检测仪；进现场检测之前应进行仪器开机预热、流量检查、仪器零点与示值检查；进入现场之后首先确认检测环境条件是否满足，其次进行环境本底值检测：检测过程中，每套装置或单元至少每天进行一次环境本底值测试。
（3）泄漏维修。
现场检测密封点泄漏确认与标识，检测值大于500ppm时候判断为泄漏，并悬挂泄漏标识牌。
首次（尝试）维修不得迟于自发现泄漏之日起5日内。
首次维修未修复的泄漏点，应在自发现泄漏之日起15日内进行实质性维修以修复泄漏[2]。
江苏泄漏检测与修复LDAR项目
江苏省“泄漏检测与修复（LDAR）”项目评估技术指南（试行）一、适用范围本指南适用于对省内化工园（集中）区化工企业、石化企业等实施“泄漏检测与修复（LDAR）”项目的评估。
二、评估依据∙GB 31570 石油炼制工业污染物排放标准∙GB 31571 石油化学工业污染物排放标准∙GB 31572 合成树脂工业污染物排放标准∙HJ 733-2014 泄漏和敞开液面排放的挥发性有机物检测技术导则∙DB32-3151-2016 江苏省化学工业挥发性有机物排放标准∙《关于印发<石化行业VOCs 污染源排查工作指南>及<石化企业泄漏检测与修复工作指南>的通知》（环办〔2015〕104 号）∙《江苏省泄漏检测与修复（LDAR）实施技术指南》（苏环办〔2015〕157号）∙《江苏省化学工业挥发性有机物无组织排放控制技术指南》（苏环办〔2016〕95号）三、 评估流程企业“泄漏检测与修复（LDAR ）”项目的评估应依照以下流程开展（图1）。
图1 LDAR 项目评估流程四、 评估范围和内容从以下三部分对LDAR 实施情况进行评估：① LDAR评估方案制定是否合规 评估资料收集实施范围完整性评估组件标识及描述规范性评估 检测数据准确性评估 检测数据有效性评估 维修与延迟维修合规性评估 仪器校准、示值漂移评估 是否合规 组件信息管理和维护评估 LDAR 信息管理平台评估是否合规出具审核报告整改完善 LDAR 运行与管理评估检测与维修情况评估LDAR 项目建立评估 否 否 否LDAR 项目评估准备建档情况；②LDAR检测与维修情况；③LDAR运行与管理情况。
(一)LDAR项目建档评估1、实施范围完整性采用资料分析与装置现场勘查相结合的方式，评估企业是否按照《江苏省泄漏检测与修复（LDAR）实施技术指南》和《石化企业泄漏检测与修复工作指南》的要求进行LDAR 项目的建立，包括并不限于如下内容：（1）在厂区平面布置图上标注进行LDAR工作的主体工程与公辅环保工程；并分别列表说明其基本建设内容，包括（生产车间、生产装置、主要生产单元、产品名称、生产连续性等）。
