道路的转弯半径的要求和计算
公路转弯设计标准
公路转弯设计标准
公路转弯设计标准是指在公路设计中，对于道路转弯弯度、半径、超高等技术参数的规定和要求，旨在确保道路转弯的安全性、通行性、舒适性等方面的要求。
根据《公路工程设计标准》的规定，公路转弯设计应当满足以下要求：
1. 转弯半径应当符合车辆的行驶特性，一般情况下，城市道路的转弯半径不应小于25米，高速公路的转弯半径不应小于1000米。
2. 转弯弯度应当适宜，不宜过大或过小，一般情况下，城市道路的转弯弯度不应大于12%，高速公路的转弯弯度不应大于4%。
3. 超高应当满足车辆行驶的要求，一般情况下，城市道路的超高不应小于0.15米，高速公路的超高不应小于0.2米。
4. 转弯角度应当满足通行要求，一般情况下，城市道路的转弯角度不应大于120度，高速公路的转弯角度不应大于70度。
除此之外，公路转弯设计还应考虑道路的交通流量、车辆类型、行驶速度、地形地貌等因素，根据实际情况进行科学规划和设计，确保公路的安全、顺畅通行。
- 1 -。

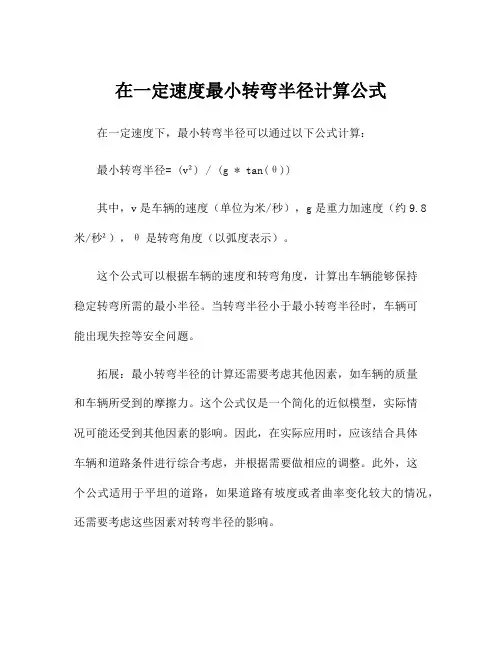

在一定速度最小转弯半径计算公式
在一定速度最小转弯半径计算公式在一定速度下，最小转弯半径可以通过以下公式计算：
最小转弯半径= (v²) / (g * tan(θ))
其中，v是车辆的速度（单位为米/秒），g是重力加速度（约9.8米/秒²），θ是转弯角度（以弧度表示）。
这个公式可以根据车辆的速度和转弯角度，计算出车辆能够保持
稳定转弯所需的最小半径。
当转弯半径小于最小转弯半径时，车辆可
能出现失控等安全问题。
拓展：最小转弯半径的计算还需要考虑其他因素，如车辆的质量
和车辆所受到的摩擦力。
这个公式仅是一个简化的近似模型，实际情
况可能还受到其他因素的影响。
因此，在实际应用时，应该结合具体
车辆和道路条件进行综合考虑，并根据需要做相应的调整。
此外，这
个公式适用于平坦的道路，如果道路有坡度或者曲率变化较大的情况，还需要考虑这些因素对转弯半径的影响。

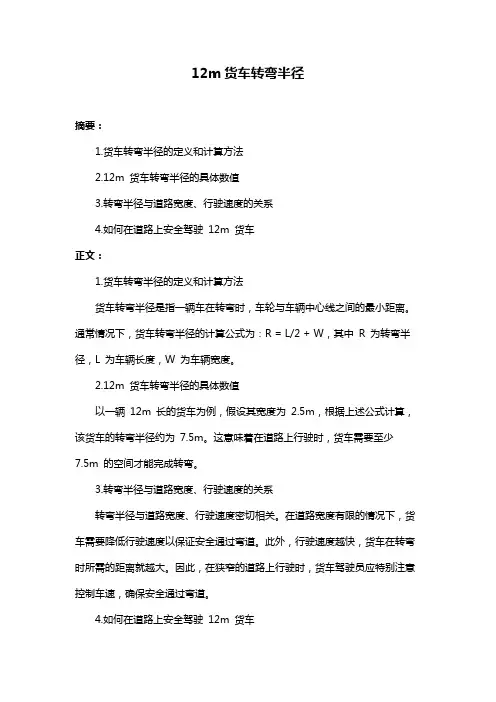

12m货车转弯半径
12m货车转弯半径
摘要：
1.货车转弯半径的定义和计算方法
2.12m 货车转弯半径的具体数值
3.转弯半径与道路宽度、行驶速度的关系
4.如何在道路上安全驾驶12m 货车
正文：
1.货车转弯半径的定义和计算方法
货车转弯半径是指一辆车在转弯时，车轮与车辆中心线之间的最小距离。
通常情况下，货车转弯半径的计算公式为：R = L/2 + W，其中R 为转弯半径，L 为车辆长度，W 为车辆宽度。
2.12m 货车转弯半径的具体数值
以一辆12m 长的货车为例，假设其宽度为2.5m，根据上述公式计算，该货车的转弯半径约为7.5m。
这意味着在道路上行驶时，货车需要至少7.5m 的空间才能完成转弯。
3.转弯半径与道路宽度、行驶速度的关系
转弯半径与道路宽度、行驶速度密切相关。
在道路宽度有限的情况下，货车需要降低行驶速度以保证安全通过弯道。
此外，行驶速度越快，货车在转弯时所需的距离就越大。
因此，在狭窄的道路上行驶时，货车驾驶员应特别注意控制车速，确保安全通过弯道。
4.如何在道路上安全驾驶12m 货车
驾驶12m 货车时，驾驶员应注意以下几点以确保安全：
（1）在行驶前，了解行车路线和道路条件，特别是弯道的情况，提前减速并保持安全距离。
（2）在弯道行驶时，尽量保持低速，避免紧急刹车或急转弯。
（3）在通过狭窄的道路或弯道时，尽量与前车保持一定距离，以便有足够的空间进行转弯。
（4）在必要时，可选择在宽敞的地点进行倒车，以减小转弯半径，提高行驶安全性。
汽车转弯半径计算公式
汽车转弯半径计算公式在汽车驾驶过程中，转弯是一个常见的操作。
无论是在城市道路还是高速公路上，我们都需要根据道路情况和车辆的特点来合理选择转弯半径。
转弯半径是指汽车在转弯过程中所需的最小半径，它对于驾驶安全和舒适性都有着重要的影响。
汽车转弯半径的计算公式是通过车辆的速度、转弯角度和横向加速度来确定的。
一般来说，转弯半径越小，转弯的角度越大，车辆的横向加速度也就越大。
在实际驾驶中，我们需要根据道路情况和车辆的性能来选择合适的转弯半径，以保证驾驶的安全和稳定性。
计算汽车转弯半径的公式如下：转弯半径 = (速度^2) / (加速度 * tan(转弯角度))其中，速度是指汽车在转弯时的速度，加速度是指车辆在转弯过程中的横向加速度，转弯角度是指车辆转弯时所需的角度。
通过这个公式，我们可以根据车辆的实际情况来计算出合适的转弯半径。
在实际驾驶中，我们需要根据道路的情况和车辆的特点来选择合适的转弯半径。
如果转弯半径太小，车辆的横向加速度会增大，容易造成侧滑或失控的情况，这对驾驶安全是有很大的风险的。
因此，在选择转弯半径时，我们需要考虑到车辆的性能和驾驶者的驾驶技术水平，以确保驾驶的安全和稳定性。
不同类型的车辆在选择转弯半径时也有一定的差异。
例如，轿车和客车通常具有较小的转弯半径，而货车和大型客车通常具有较大的转弯半径。
这是因为不同类型的车辆在结构和性能上存在差异，所需的转弯半径也不同。
在驾驶过程中，我们还需要考虑到转弯的速度和转弯的角度对转弯半径的影响。
一般来说，转弯的速度越快，转弯半径就越大；转弯的角度越大，转弯半径也越小。
因此，在选择转弯半径时，我们需要根据车辆的速度和转弯的角度来合理确定。
汽车转弯半径的计算公式可以帮助我们在驾驶过程中选择合适的转弯半径。
通过考虑车辆的速度、转弯角度和横向加速度等因素，我们可以确保驾驶的安全和稳定性。
在实际驾驶中，我们需要根据道路情况和车辆的特点来选择合适的转弯半径，以保证驾驶的舒适性和驾驶安全。
车辆转弯半径表及计算方法
些特种车辆的转弯半径为16～20m。
汽车的转弯半径决定汽车的机动性能。
汽车的转弯半径在原地方向盘最大转角转弯后形成的半径，一般国家针对不同车型有法规要求。
比如大型货车的转弯直径不大于24米，即半径12米。
转弯半径以外轮转弯半径计算，因此，理论上汽车原地调头的最小路面宽度是转弯半径的两倍以上。
补充1:最简单的算法，把你的汽车横在路上，只要路面宽度大于你的车长稍微多一点就能调过头来。
知道了最小的转弯半径还要考虑你的车身长度啊！10.1.7 机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。
10.1.8 居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。
大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一般粗略的计算可以近似为：道路内缘圆弧半径＝转弯半径-车宽-安全距离。
(消防车宽2.5m，安全距离0.25m)所以大型消防车道内缘圆弧半径取9.0米左右是安全的。
汽车库规范2.0.2 汽车最小转弯半径(Minimumturn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。
建规6.0.10 .1 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。
所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m作图：R1——汽车最小转弯半径；R0 ——环道外半径；R——汽车环行外半径；r2 ——环道内半径；R——汽车环行内半径；X——汽车环行时最外点至环道外边距离，宜等于或大于 250mm；Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。
汽车环形坡道除纵向坡度应符合表4.1.7规定外，还应于坡道横向设置超高，超高可按下列公式计算。
（4.1.11）式中Ｖ——设计车速，Km/h；Ｒ——环道平曲线半径（取到坡道中心线半径）；μ——横向力系数，宜为0.1～0.15；ic ——超高即横向坡度，宜为2%～6%。
道路转弯半径学习文件PPT课件
2020/10/13
道路的转弯半径的要求和计算
汽车库内汽车的最小转弯半 最小转弯半径（ｍ） 径
微型车
4.50
小型车
6.00
车型
最小转弯半径（m）
轻型车
6.50～8.00
中型车
8.00～10.00
铰接车
10.50～12.50
城市道路交叉口转弯半径（按道路红线计）按下列标准控制：
主干道：
次干道： 非主次道路：
5
建规6.0.10 .1 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种 车辆的转弯半径为16～20m。 所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m 作图：
2020/10/13
R1——汽车最小转弯半径；
6
R0 ——环道外半径； R——汽车环行外半径；
消防车的最小转弯半径
第一种说法： 普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。 所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m＝6m 第二种说法： 最新的《建筑设计防火规范》（2006-12-01）P263中写的是“最大转弯直径24米；最小转弯直
2020/10/13
关于道路转弯半径的相关问题
1.0 2.0 3.0消防常规
2015.04.17 1
2020/10/13
车辆在行驶的过程中转弯是的轨迹为曲线, 曲线半径的大小 ,在一定路面条件下随行车速 度变化。为了保证各个方向的右转弯车辆能以一定的速度顺利的转弯 交叉口转角处的缘 石应做成圆曲线(也有采用三心复曲线线) ，圆曲线的半径r1称为缘石半径 如对未考虑弯道加宽时交叉口转角的缘石半径为R1=R-(b/2+w) R右转弯机动车道中心线的圆周线半径 b右转弯车道的宽度 一般采用3.5米 w交叉口处非机动车车道的宽度 没有非机动车道时 一般不小于3.0米 R值按下式计算 R=V*V/127(U+i) u横向力系数 一般取0.1-0.15 i交叉口车行道横坡 一般1.5-2.0％
道路的转弯半径的要求和计算
道路的转弯半径的要求和计算
（实用版）
目录
1.道路转弯半径的基本概念
2.道路转弯半径的要求
3.道路转弯半径的计算方法
4.影响道路转弯半径的其他因素
5.结论
正文
一、道路转弯半径的基本概念
道路转弯半径，指的是道路在拐弯时，车辆行驶的轨迹是一个圆，这个圆的半径就是道路转弯半径。
它直接影响到车辆在道路上的行驶安全性和舒适性。
二、道路转弯半径的要求
为了保证道路交通安全，我国对道路转弯半径有严格的要求。
其中，最小转弯半径是关键参数，它决定了道路的最小拐弯能力。
最小转弯半径的计算公式为：Rmin=L/12+h/10，其中，L 是道路宽度，h 是道路中心线到路边的距离。
三、道路转弯半径的计算方法
道路转弯半径的计算方法主要有两种：一种是经验公式法，如上面提到的最小转弯半径的计算公式；另一种是几何学法，即通过测量道路的几何参数，如道路宽度、道路中心线到路边的距离等，来计算转弯半径。
四、影响道路转弯半径的其他因素
除了道路宽度和道路中心线到路边的距离外，影响道路转弯半径的因
素还有车辆的长度、宽度、高度，以及道路的设计速度等。
五、结论
道路转弯半径是道路设计中的重要参数，它直接影响到车辆的行驶安全性和舒适性。
转弯半径怎么计算
转弯半径怎么计算
车辆(最小)转弯半径计算公式: R=L / 2(Sinψ);D=W+2R(1-Cosψ); 其中: 1、R=车辆最小转弯半径; 2、L=车长; 3、W=车宽; 4、D=车辆最小转弯道宽度; 5、Ψ=车辆方向最大转角。
该公式的简化版(经验计算)算法是:2.4×L,其中L是车场。
转弯半径(RADIUS OF TURNING CIRCLE)，是指汽车行驶过程中，由转向中心到前外转向轮与地面接触点的距离。
当方向盘转到极限位置时,由转向中心到前外转向轮接地中心的距离称为最小转弯半径，它反映了汽车通过最小曲率半径弯曲道路的能力和在狭窄路面上调头行驶的能力。
最小转弯半径越小,表明汽车的机动性能越好。
其值的大小与汽车的轴距、轮距及转向轮的最大转角有关，并应根据汽车类型、用途、道路条件、结构特点及轴距等尺寸在设计时妥善选取。
调整汽车最小转弯半径的方法是，首先检查和调整前轮最大转向角。
前轮最大转向角可用专用仪器检查，也可用简易方法测量。
测量前，先检查和调整前轮前束，然后将汽车以直线行驶状态停在水平地面上，支起前桥并使左右车轮高度一致，在前轮下面放一张白纸，用木板紧贴轮胎外侧面并在纸上画下木板迹线。
最后将车轮向左和向右转到极限位置，分别画下木板迹线。
测量纸上木板迹线的夹角，即为前轮最大转向角。
若前轮最大转向角不符合规定，可调整前轮转向角限位螺钉的长度，调整后将螺钉锁止。
前轮最大转向角调整后，还需检查汽车最小转弯半径。
检查时，
汽车以慢速在平整场地上进行，先将转向盘转至极限位置后绕圈行驶，然后调整汽车前外轮印迹中心圆周直径，并测量长轴和短轴两个方向，取平均值再计算出转弯半径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路的转弯半径的要求和计算
汽车库内汽车的最小转弯半径
最小转弯半径（m）
微型车4.50
小型车6.00
车型最小转弯半径（m）
轻型车6.50〜8.00
中型车8.00〜10.00
8.00 〜10.00
10.50 〜12.00
铰接车
10.50 〜12.50
城市道路交叉口转弯半径（按道路红线计）按下列标准控制：
主干道：20米〜30米；
次干道：15米〜20米；
非主次道路：10米〜20米。
10.1.7机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。
10.1.8居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最
小转弯半径为12米。
大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比
转弯半径小，精确计算为：r2=（r12-l2）1/2-（（b+h）/2）+y ，但一般粗略的计算可以近似为：
道路内缘圆弧半径=转弯半径-车宽-安全距离。
（消防车宽2.5m，安全距离0.25m）所以大型
消防车道内缘圆弧半径取9.0米左右是安全的。
汽车库规范2.0.2 汽车最小转弯半径(Minimumturn radius of car)
汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。
建规6.0.10 .1普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16〜20m 。
所以，消防车道转弯半径=普通消防车的转弯半径9m —3m(2.5+0.25) = 6m
作图:
图4. L10汽车环道平向
占一汽中长岌前悬尺比1汽车窒屋FL后悬尺寸t
W —r2<4. L10-1)
(4」IM)
R=Ja+dY^(r+by(4. L JO-3)
(4. L 10-4)
(4 L 10-5)
甫——环道最小宽度辛
R1 ――汽车最小转弯半径;
R0 ――环道外半径；
R ――汽车环行外半径；
当坡道横向内、外两侧如无墙时，应设护栏和道牙，单行道的道牙宽度不应小于0.3m。
双行
道中宜设宽度不应小于0.6m的道牙，道牙的高度不应小于0.15m。
