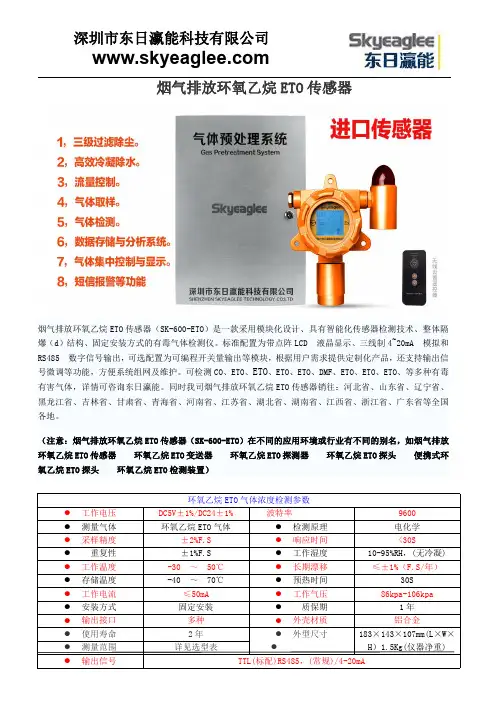

烟气排放环氧乙烷ETO传感器
烟气排放环氧乙烷ETO传感器烟气排放环氧乙烷ETO传感器（SK-600-ETO）是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。
标准配置为带点阵LCD液晶显示、三线制4~20mA模拟和RS485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。
可检测CO、ETO、ETO、ETO、ETO、DMF、ETO、ETO、ETO、等多种有毒有害气体，详情可咨询东日瀛能。
同时我司烟气排放环氧乙烷ETO传感器销往：河北省、山东省、辽宁省、黑龙江省、吉林省、甘肃省、青海省、河南省、江苏省、湖北省、湖南省、江西省、浙江省、广东省等全国各地。
（注意：烟气排放环氧乙烷ETO传感器（SK-600-ETO）在不同的应用环境或行业有不同的别名，如烟气排放环氧乙烷ETO传感器环氧乙烷ETO变送器环氧乙烷ETO探测器环氧乙烷ETO探头便携式环氧乙烷ETO探头环氧乙烷ETO检测装置）环氧乙烷ETO气体浓度检测参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体环氧乙烷ETO气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式固定安装●质保期1年●输出接口多种●外壳材质铝合金●使用寿命2年●外型尺寸●183×143×107mm(L×W×H）1.5Kg(仪器净重)●测量范围详见选型表●输出信号TTL(标配)RS485，(常规)/4-20mA特点■智能化EC传感器，采用本质安全技术，可支持多气体、多量程检测，并可根据用户需求提供定制化产品，无需工具可实现传感器互换、离线标定和零点自校准■智能的温度和零点补偿算法，使仪器具有更加优良的性能具有很好的选择性，避免了其他气体对被检测气体的干扰■多种信号输出，既可方便接入PLC/DCS等工控系统，也可以作为单机控制使用■超大点阵LCD液晶显示，支持中英文界面■免开盖，电化学遥控器操作，单人可维护■本地报警指示，一体化声光报警器（选配）■仪器具有超量程、反极性保护，能避免人为操作不当引起的危险■丰富的电气接口，可供用户选择■通过ATETO、UL、CSA等认证，具有国际化高端品质（同时对于不同行业的针对性应用有：环氧乙烷E TO报警装置高精度环氧乙烷ETO分析仪环氧乙烷ETO检测模块环氧乙烷ETO传感器RS485信号输出环氧乙烷ETO报警器4-20mA信号输出环氧乙烷ETO报警器固定式带液晶显示型烟气排放环氧乙烷E TO传感器带显示带声光报警器固定式烟气排放环氧乙烷ETO传感器等产品模式）烟气排放环氧乙烷ETO传感器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

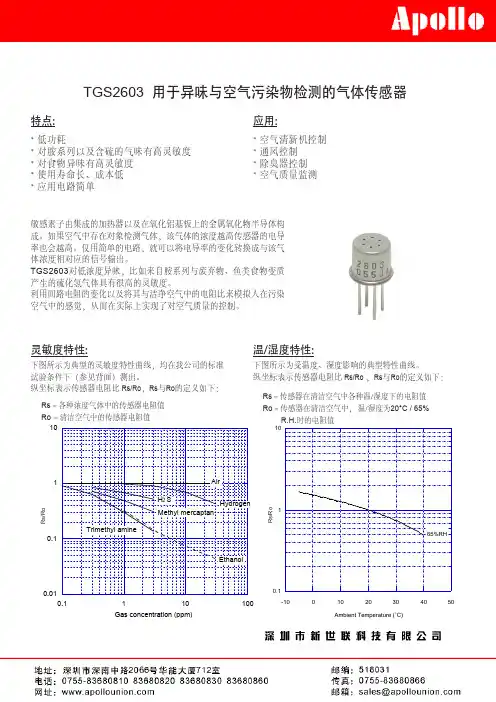

TGS2603用于异味与空气污染物检测的气体传感器
TGS2603 用于异味与空气污染物检测的气体传感器* 低功耗* 对胺系列以及含硫的气味有高灵敏度* 对食物异味有高灵敏度* 使用寿命长、成本低 * 应用电路简单特点:应用:* 空气清新机控制* 通风控制* 除臭器控制* 空气质量监测敏感素子由集成的加热器以及在氧化铝基板上的金属氧化物半导体构成。
如果空气中存在对象检测气体，该气体的浓度越高传感器的电导率也会越高。
仅用简单的电路，就可以将电导率的变化转换成与该气体浓度相对应的信号输出。
TGS2603对低浓度异味，比如来自胺系列与废弃物、鱼类食物变质产生的硫化氢气体具有很高的灵敏度。
利用回路电阻的变化以及将其与洁净空气中的电阻比来模拟人在污染空气中的感觉，从而在实际上实现了对空气质量的控制。
下图所示为典型的灵敏度特性曲线，均在我公司的标准试验条件下（参见背面）测出。
纵坐标表示传感器电阻比 Rs/Ro ，Rs 与Ro 的定义如下：Rs = 各种浓度气体中的传感器电阻值Ro = 清洁空气中的传感器电阻值下图所示为受温度、湿度影响的典型特性曲线。
纵坐标表示传感器电阻比 Rs/Ro ，Rs 与Ro 的定义如下：Rs = 传感器在清洁空气中各种温/湿度下的电阻值Ro = 传感器在清洁空气中， 温/湿度为20°C / 65% R.H.时的电阻值灵敏度特性:温/湿度特性:R s /R oR s /R o规格:结构以及尺寸:管脚连接: 1: 加热器2: 传感器电极 (-) 3: 传感器电极 (+) 4: 加热器功耗值（P S ）可通过下式求出：传感器电阻（R S ）可根据V OUT （V RL ）的测定值用下式求出：(V C - V RL )2R SV C V RLR S = (- 1) x R L P S =在此产品规格书中所显示的都是传感器的典型特性，实际的传感器特性因产品不同而不同，详情请参阅各传感器唯一对应的规格表。
: mm。
FIGARO费加罗TGS8100检测甲醛、VOC、酒精等贴片型空气质量传感器芯片
PRODUCT INFORMATIONApplications:Features:TGS 8100 - for the detection of Air ContaminantsThe figure below represents typical sensitivity characteristics, all data having been gathered at standard test conditions (see reverse side of this sheet). The Y-axis is indicated as sensor resistance ratio (Rs/Ro) which is defined as follows: Rs = Sensor resistance in displayed gases at various concentrationsRo = Sensor resistance in fresh air The figure below represents typical temperature and humidity dependency characteristics. Again, the Y-axis is indicated as sensor resistance ratio (Rs/Ro), defined as follows: Rs = Sensor resistance in fresh air at various temperatures/humidities Ro = Sensor resistance in fresh airat 20°C and 65% R.H.* Indoor air quality monitors * Air cleaners* Ventialtion control* Kitchen range hood controlThe sensing element is comprised of a sensing chip and an integrated heater formed on a silicon substrate using MEMS technology, and a metal-oxide semiconductor layer formed on the sensing chip. The device is housed in a surface-mount ceramic package. Due to miniaturization of the sensing chip, TGS 8100 requires a heater power consumption of only 15mW, and is suitable for low-power equipment and battery-operated instruments. In the presence of detectable gas, sensor conductivity increases depending on gas concentration in the air. A simple electrical circuit can convert the change in conductivity to an output signal which corresponds to the gas concentration.The TGS 8100 has high sensitivity to low concentrations of gaseous air contaminants such as cigarette smoke and cooking odors. By utilizing the change ratio of sensor resistance from the resistance in clean air as relative response, human perception of air contaminants can be simulated and practical air quality control can be achieved.* Surface mount package * Low power consumption* High sensitivity to cigarette smoke, cookingodors, and gaseous air contaminants* Long life * Low costTemperature/Humidity Dependency:Sensitivity Characteristics:0.010.11101101001000Gas concentration (ppm)IMPORTANT NOTE: OPERATING CONDITIONS IN WHICH FIGARO SENSORS ARE USED WILL VARY WITH EACH CUSTOMER’S SPECIFIC APPLICATIONS. FIGARO STRONGLY RECOMMENDS CONSULTING OUR TECHNICAL STAFF BEFORE DEPLOYING FIGARO SENSORS IN YOUR APPLICATION AND, IN PARTICULAR, WHEN CUSTOMER’S TARGET GASES ARE NOT LISTED HEREIN. FIGARO CANNOT ASSUME ANY RESPONSIBILITY FOR ANY USE OF ITS SENSORS IN A PRODUCT OR APPLICATION FOR WHICH SENSOR HAS NOT BEEN SPECIFICALLY TESTED BY FIGARO.Structure and Dimensions:The value of power consumption (P S ) can be calculated by utilizing the following formula:P S = Sensor resistance (Rs) is calculated witha measured value of Vout by using the following formula:R S = - R L Specifications: (tentative)V C x R L Vout(V C - Vout)2R S All sensor characteristics shown in this brochure represent typical characteristics. Actualcharacteristics vary from sensor to sensor. The only characteristics warranted are those in the Specification table above.Side viewu/m = mmPin connections: 1: Heater2: Sensor electrode (-) 3: Sensor electrode (+) 4: Heater。
TGS-2600电压VOC空气质量模块
空气质量(VOC)检测模块（型号：5A-VOC100）规格书版本号：1.05A-VOC1005A-VOC100空气质量(异味)检测模块是一款高性价比的四等级空气质量传感器模块。
它采用先进成熟的旁热式结构广谱型半导体气敏元件。
该传感器由加热丝上涂覆纳米级半导体材料SnO2并掺杂适当微量元素构成，对甲醛、苯、一氧化碳、氨气、氢气、酒精、香烟烟雾等有机挥发气体具有极高的灵敏度。
模块经过老化、调试、标定校准，具有良好的一致性以及极高的灵敏度，并能保证长期工作的的灵敏度不降低。
特性：l出厂已经进行标定校准l极高的灵敏度，长期工作灵敏度也不降低l优异的长期稳定性l长寿命l预热时间短，只需2分钟l极高的性价比l一致性好l可根据用户要求定制模块及调整灵敏度等应用领域:l空气净化机l新风换气系统l空调l换气扇l空气质量检测仪l广泛应用于室内环境检测规格参数：模块型号5A-VOC100传感器空气质量传感器检测气体甲醛氨气、氢气、酒精、一氧化碳、甲烷、丙烷、甘烷、苯乙烯、丙二醇、酚、甲苯、乙苯、二甲苯等有机挥发气体、香烟、木材、纸张燃烧烟雾、油烟等物理接口XH2.54-4 立式插座输出数据0－3 级污染信号工作电压 5.0±0.2VDC工作电流≤80mA预热时间≤2分钟响应时间≤10 秒恢复时间≤20 秒工作温度0～50℃工作湿度≤95％RH存储温度－20～60℃存储湿度≤60％RH使用寿命≥10 年灵敏度0.5ppm 氢气重量约20克外型尺寸24×20×16mm（L×W×H）接口定义：接口名称功能1 GND 接电源地2 +5V 接电源+5V3 A 输出信号A4 B 输出信号B输出信号：污染等级A输出B输出0 0V 0V1 +5V 0V2 0V +5V3 +5V +5V模块实物图：元件面传感器面外型尺寸：电路控制应用示意图：5A-VOC100 电路连接示意图：注意事项：*长时间储存后，初次上电使用需预热10分钟以上，模块正常工作模式预热1分钟可进入工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[年] 贴片式检测VOC、烟气、酒精等气体传感器TGS8100
特征:应用:
* 表贴封装
* 功耗低
* 对香烟烟气、厨房油烟和气态空气污染物高度敏感* 寿命长
* 成本低* 室内空气质量监测器* 空气净化器
* 通风控制
* 厨房抽油烟机控制* 小体积智能穿戴
传感元件由传感芯片、采用MEMS技术在硅衬底上形成的集成加热器以及传感芯片上形成的金属氧化物半导体层构成。
该元件被安置在陶瓷表贴封装中。
基于传感芯片的微型化设计，TGS8100仅需15mW的加热功率，非常适合低功耗和电池供电的设备。
如果存在可检测的气体，传感器电导率将随空气中气体浓度上升。
此时，简单的电路即可将电导率的改变转换成与气体浓度相符的输出信号。
TGS8100对低浓度气态空气污染物如香烟烟气和厨房油烟高度敏感。
通过利用传感器电阻相对其在洁净空气中电阻的改变率，并将其作为相对响应值，即可模拟人类对空气污染物的感知，进而实现实用的空气质量控制。
空气检测传感器测量范围：1-30ppm
检测端电压： Vc = 最大3VDC持续2ms,0VDC持续998ms 电路加热端电压：Vh = 1.8V DC±2%
灵敏度（电阻比）：0--0.6（10ppmH2阻值/空气中阻值）
环境温度： -10～50℃
空气质量传感器TGS8100主要特点:
功耗低：全球最低功耗----15mW
全球最小尺寸： 3.2*2.5*0.99（mm）
响应速度快、对污染气体高的灵敏性、长寿命，低价位、应用电路简单，可用于空气质量检测及室内空气质量检测，小体积智能穿戴产品等。
[年]
下图所示为典型灵敏度特性，所有数据均在标准测试条件（见背 面参数表）下采集 。
Y 轴表示传感器电阻比（Rs/Ro ），定义如 下：
Rs =不同浓度的各类气体中传感器电阻 Ro = 洁净空气中传感器电阻
下图所示为典型温度和湿度特性，同样，Y 轴表示传感器电 阻比（Rs/Ro ），定义如下： Rs =不同温度/湿度环境下传感器在洁净空气中的电阻
Ro = 温度20℃，湿度65%时传感器在洁净空气中电阻
灵敏度特性: 温度/湿度特性:
10
1
0.1
0.01
1
10
100
1000
气体浓度 (ppm)
重要提示: 由于各客户对费加罗传感器的特定应用环境和条件存在差异，我们强烈建议在您的应用中布置传感器之前请咨询费加罗技术人员。
尤其是客户需要检测的目标气体不在此规格书列举范围内。
如果传感器未经费加罗特别测试，则费加罗无法承担任何客户特定产品和应用中出现的传感器使用相关责任问题。
10
100% R.H.
1
40% R.H. 65% R.H. 85% R.H.
0.1
-10 0 10 20 30 40 50 60
环境温度 (˚C)
空气 甲烷
异丁烷
CO
氢气 乙醇
(+)
基本测量电路:
传感器需要两个电压输出：:
加热电压(V H )和电路电压(V C )。
其中，加
热电压(V H )用于集成加热器，确保传感元 件维持在最优感应温度上；电路电压(V C ) 使测量经过负载电阻（与传感器串联）
的电压能够进行。
3
应选择合适的负载电阻值（ ）以优化告
R L 4
警阈值。
R S V H
R H
1
2
GAS V C
R
L
Pulse
V OUT (V RL )
( )
[年]
3.2±0.2
4
TGS8100
1139B2
1
参数:
结构和尺寸:
顶视图
3
2
侧视图
底视图
u/m = mm
管脚连接: 1: 加热器
2: 传感器电极 (-) 3: 传感器电极 (+) 4: 加热器
将测得的VOUT （V RL ）值代入以下公式可 计 算传感器电阻（R S ）：
注意：T G S 8100是一种对静电放电敏 感的 器件，费加罗建议在使用传感器时 做好静电防护工作。
R S = ( V
C
VR L
- 1) x R L
关于质保信息, 请参考深圳新世联科技公司的标准销售条款。
本手册中列出的所有传感器特征均代表典型特征。
实际特征因传感器不同会有差异。
我们能够保证的产品特征是上述参数表中列出的特征。
型号 传感原理
TGS8100
金属氧化物半导体 标准包装 陶瓷 目标气体 空气污染物 (氢气, 乙醇等.)
典型测量范围
1 ~ 30ppm H 2
加热电压
V H 1.8V DC±2%
标准电路条件
电路电压
V C
max 3.0V DC （ 2ms ） 0v ≥ 998ms
负载电阻 加热电阻
R L
R H 加热电流
I H 变量 (10k Ω min.) 室温下接近110Ω
8mA (典型) 标准测试条件 下的电气特性
加热功耗 P H 15mW (典型) 传感器电阻 R S
10k Ω ~ 300k Ω空气中
灵敏度 (Rs 改变率) ~0.6
Rs (10ppm H2)
Rs air
试气条件
标准空气 20±2˚C, 65±5%RH
标准测试条件
电路条件 与标准电路条件相同
测试前的调节时间
一小时或更长
1.2
0.10 3
4
2
1
