[互联网]局域网组建案例
局域网组建典型案例
网络的性能要求
根据对网络系统处理的性能要求进行分析。分析各 网络的工作站权限、容错程度、网络安全性方面等要 求，确定采取何种措施及方案。 网络运行环境的要求
根据整个局域网运行时所需要的环境要求，确定使 用哪种网络操作系统，提供什么样的服务，及相应的 应用软件和共享资源等。
8/26/2013
计算机网络技术及应用
16
局域网组网方案设计的一般方法
网络安全设计 网络安全就是网络上的信息安全，是指网络系统的 硬件、软件及其系统中的数据受到保护，不因偶然的 或者恶意的原因而遭到破坏、更改、泄露，系统连续 可靠正常地运行，网络服务不中断。广义来说，凡是 涉及到网络上信息的保密性、完整性、可用性、真实 性和可控性的相关技术和理论都是网络安全所要研究 的领域。网络安全设计的内容既有技术方面的问题， 也有管理方面的问题，两方面互相补充，缺一不可。 技术方面主要侧重于防范外部非法用户的攻击，管理 方面则侧重于内部人为因素的管理。
8/26/2013
计算机网络技术及应用
12
局域网组网方案设计的一般方法
8/26/2013
计算机网络技术及应用
13
局域网组网方案设计的一般方法
要不要汇聚层，采用级联还是堆叠，要视网络信息 流的特点而定，堆叠体内能够有充足的带宽保证，适 宜本地(楼宇内)信息流密集、全局信息负载相对较轻 的情况；级联适宜于全网信息流较平均，且汇聚层交 换机大都具有组播和初级QoS(服务质量)管理能力的 场合，适合处理一些突发的重负载(如VOD视频点播)， 但增加汇聚层的同时也会使成本提高。 目前，主流的局域网组网技术是：万兆主干，千兆 汇聚，百兆到桌面的以太网组网技术。
8/26/2013 计算机网络技术及应用

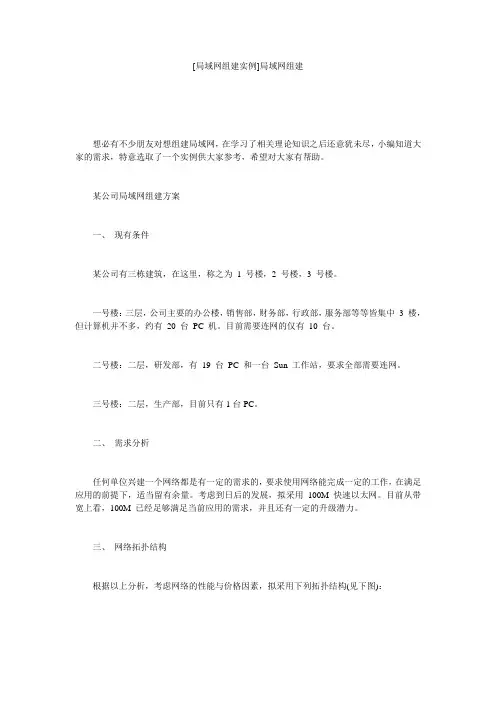

[局域网组建实例]局域网组建
![[局域网组建实例]局域网组建](https://img.taocdn.com/s3/m/bc7f2019dd3383c4bb4cd2d0.png)
[局域网组建实例]局域网组建想必有不少朋友对想组建局域网，在学习了相关理论知识之后还意犹未尽，小编知道大家的需求，特意选取了一个实例供大家参考，希望对大家有帮助。
某公司局域网组建方案一、现有条件某公司有三栋建筑，在这里，称之为1 号楼，2 号楼，3 号楼。
一号楼：三层，公司主要的办公楼，销售部，财务部，行政部，服务部等等皆集中 3 楼，但计算机并不多，约有20 台PC 机。
目前需要连网的仅有10 台。
二号楼：二层，研发部，有19 台PC 和一台Sun 工作站，要求全部需要连网。
三号楼：二层，生产部，目前只有1台PC。
二、需求分析任何单位兴建一个网络都是有一定的需求的，要求使用网络能完成一定的工作，在满足应用的前提下，适当留有余量。
考虑到日后的发展，拟采用100M 快速以太网。
目前从带宽上看，100M 已经足够满足当前应用的需求，并且还有一定的升级潜力。
三、网络拓扑结构根据以上分析，考虑网络的性能与价格因素，拟采用下列拓扑结构(见下图)：四、网络设备选型不同的网络设备的价格相差甚大，首先需简单了解一下网络设备。
1. HUB：也就是所谓的集线器，它又可分为好几种，有普通HUB，堆式HUB，端口交换式HUB 等等。
100M 的HUB的带宽是共享的，也就是说，24口的HUB 的24 口共享100M 带宽，如果24口同时传数据，那么每个口的带宽就只有大约4M。
堆式HUB 是一种可以堆叠的HUB，也就是说，如果需要将48 台机器联网，那么可以用2 台堆式HUB 堆叠起来当作一个48 口的HUB。
2. 交换机：可以认为是一种高性能的HUB，它的100M 带宽是独立的，或者说它允许几个端口同时以100M 的速度传递数据。
交换机通常还带有路由功能。
网络中心是公司网络的核心，为避免可能的网络上的碰撞，核心设备选用的是Bay 公司的350T 型交换机，它自适应10/100M 网络，带有路由功能，总体性能不错。
所有的HUB 都直接与交换机相连，重要的服务器也直接接在交换机上，这样可以充分发挥交换机速度快，带宽高的优点。
个人家庭局域网组建经典实例
本人玩电脑有了些年头，家里已经有3台，其中2 台台式机（自己组装的），1 台笔记本电脑。
由于工作性质的要求，我经常需要在家里处理一些事情。
可是经常出现需要打印文稿的计算机上没有连接打印机，于是忙不迭用闪盘来回拷贝……一来二去，我终于也厌倦了，寻思着：要不也用家里这几台电脑组建个网络？说干就干！布线规划既然要组建局域网，面临的首要问题也就是布线了。
规划的时候尽量使用最短的线路连接电脑，这不是仅仅节省几个钱的问题，而是为了有效减少信号衰减，提高网络速度。
另外由于是在家庭中使用，而且使用的是非屏蔽双绞线（网线的选择下面会说到），所以我们要尽量注意远离电磁干扰，一般家庭中比较常见的干扰源包括微波炉、启辉器、电磁炉以及一些大功率电机。
目前的网络连接主要有以下几种：HUB/交换机连接、无线局域网、多网卡连接以及USB 线连接。
HUB/ 交换机连接（见图1）这种方式的最大优点是价格低，而且稳定可靠，不仅适合一般家庭，对于中小企业来说也是很好的选择。
无线局域网对于很多家庭来说，由于已经装修完毕，实在不方便四处打洞布线。
无线连接的特点是方便，部分名牌产品甚至可以做到在30m之内穿越2堵厚厚的墙壁，而少数低端产品则可能禁不起一个小小的室内“ 拐弯”，即便开着门，无线接入点（AP）也无法与另一间房间中的无线客户端通信。
多网卡连接和USB线连接由于存在各种问题，譬如不经济、不方便等，在此不作考虑。
反复权衡之后，我还是选择了传统的HUB/ 交换机连接。
设备选购确定了连线方式后，首先要注意的是网线。
在我看来，选择五类线就可以了，这类材料的性能定义到100MHz，应用在100Base-T、TP- PMD，完全能够满足我们“百兆到桌面”的要求。
超五类线没有必要，这么说并不是因为其昂贵，而是对于这种小型网络来说根本没必要。
目前在市场上能买到从1～5m的成品网线，这种网线采用专门的机器制作，质量非常好，价格稍稍贵一些，推荐使用。
不过，如果5m 长的网线不能满足您的要求，您可以要求商家按照您的要求帮您制作，注意水晶头不要选择那些便宜货，这些便宜货省不了几个钱，却可能没拔插几次就出现问题。
局域网组建的经典案例分析
局域网组建的经典案例分析近年来，随着信息技术的迅猛发展和企业对网络通信需求的不断增加，局域网(LAN)的建设越来越普遍。
局域网的组建对于提高企业内部通信效率、降低成本、提升工作效率具有重要意义。
本文将以一个经典的案例来分析局域网组建的过程和效果，并讨论如何克服其中的困难和挑战。
一、案例背景介绍某ABC公司是一家中型企业，总部位于城市A，分布有多个分支机构，分布在城市B、城市C和城市D等地。
在过去，各个分支机构之间的通信主要依靠传真、电话等传统方式，效率低下且成本较高。
为了改善这种局面，ABC公司决定建设一个跨地域的局域网来实现各个分支机构之间的高效通信。
二、局域网组建的方案设计为了满足ABC公司的需求，我们提出了以下四个步骤的局域网组建方案。
1. 网络架构设计首先，我们需要设计一个适合ABC公司的网络架构。
根据不同的分支机构规模和通信需求，我们决定采用星型拓扑结构。
总部设立一个服务器作为中央节点，每个分支机构都连接到该中央节点。
这种架构可以稳定可靠地实现信息的传输和共享。
2. 硬件设备采购与安装根据网络架构设计，我们需要采购合适的硬件设备，包括路由器、交换机、网线等。
这些设备将在各个分支机构和总部进行安装和配置，确保网络的正常运行。
在设备采购方面，我们将要求供应商提供优质的设备，并保证设备的兼容性和稳定性。
3. 网络配置与管理一旦硬件设备安装完成，我们需要对网络进行配置和管理。
网络配置包括IP地址、子网掩码、网关等的设置，以及网络安全性的配置，如防火墙设置等。
同时，我们还需要建立一套完善的网络管理系统，对网络进行实时监控和维护，确保网络的稳定运行。
4. 人员培训与技术支持在局域网建设完成后，我们需要对ABC公司的员工进行相关的培训，使他们能够熟练运用局域网系统。
培训内容主要包括网络基础知识、网络配置和故障排除等。
同时，我们还要提供技术支持，及时解决员工在使用过程中遇到的问题。
三、局域网组建的挑战与解决方案局域网组建过程中可能面临的挑战包括技术难题、预算限制和安全风险等。
公司局域网组建与配置实例
公司局域网组建与配置实例在当今数字化的商业环境中，一个高效、稳定且安全的公司局域网对于企业的日常运营至关重要。
它不仅能够提升员工之间的沟通效率，还能保障数据的安全传输和共享，为企业的发展提供有力的技术支持。
接下来，我将为您详细介绍一个公司局域网组建与配置的实际案例。
一、需求分析在组建局域网之前，我们首先对公司的需求进行了深入的分析。
该公司是一家拥有100 名员工的中型企业，分布在同一栋办公楼的三层。
主要需求包括：1、实现员工之间的文件共享和数据交换，提高工作效率。
2、能够支持多部门之间的协同工作，例如财务、销售、市场等。
3、保障公司内部网络的安全性，防止外部入侵和内部数据泄露。
4、为员工提供稳定的网络连接，以满足日常办公、邮件收发、视频会议等需求。
二、网络拓扑结构设计根据公司的需求和建筑布局，我们设计了以下的网络拓扑结构：1、核心层：采用一台高性能的企业级路由器作为核心设备，负责连接外部网络和内部各个子网，并进行数据的高速转发和路由选择。
2、汇聚层：在每一层楼设置一台汇聚交换机，用于连接该楼层的接入交换机和核心路由器，实现楼层之间的数据汇聚和传输。
3、接入层：每个办公室和工作区域配置一台接入交换机，将员工的电脑、打印机等设备接入网络。
三、硬件设备选型1、路由器：选择了一款具有强大处理能力和丰富安全功能的企业级路由器，支持多种路由协议，如 OSPF、BGP 等，能够满足公司未来网络扩展的需求。
2、交换机：汇聚交换机选用了具有高背板带宽和端口密度的千兆以太网交换机，接入交换机则选用了性价比高的百兆以太网交换机。
3、服务器：为了满足文件共享、邮件服务和数据库存储等需求，配置了一台高性能的服务器，配备了大容量的硬盘和足够的内存。
四、IP 地址规划为了便于管理和维护，我们对公司局域网进行了合理的 IP 地址规划。
采用了私有 IP 地址段 19216800/16 ，并将其划分为多个子网：1、管理层子网：19216810/24 ，用于连接公司领导和管理人员的电脑。

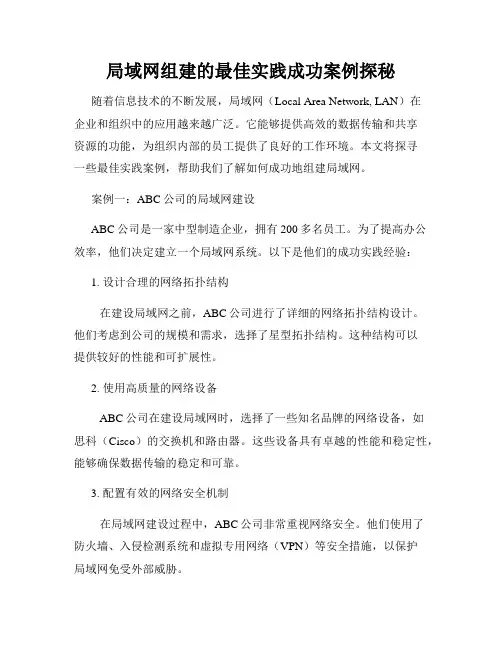

局域网组建的最佳实践成功案例探秘
局域网组建的最佳实践成功案例探秘随着信息技术的不断发展，局域网（Local Area Network, LAN）在企业和组织中的应用越来越广泛。
它能够提供高效的数据传输和共享资源的功能，为组织内部的员工提供了良好的工作环境。
本文将探寻一些最佳实践案例，帮助我们了解如何成功地组建局域网。
案例一：ABC公司的局域网建设ABC公司是一家中型制造企业，拥有200多名员工。
为了提高办公效率，他们决定建立一个局域网系统。
以下是他们的成功实践经验：1. 设计合理的网络拓扑结构在建设局域网之前，ABC公司进行了详细的网络拓扑结构设计。
他们考虑到公司的规模和需求，选择了星型拓扑结构。
这种结构可以提供较好的性能和可扩展性。
2. 使用高质量的网络设备ABC公司在建设局域网时，选择了一些知名品牌的网络设备，如思科（Cisco）的交换机和路由器。
这些设备具有卓越的性能和稳定性，能够确保数据传输的稳定和可靠。
3. 配置有效的网络安全机制在局域网建设过程中，ABC公司非常重视网络安全。
他们使用了防火墙、入侵检测系统和虚拟专用网络（VPN）等安全措施，以保护局域网免受外部威胁。
4. 建立完善的网络管理系统为了更好地管理局域网，ABC公司建立了一个完善的网络管理系统。
通过该系统，他们能够监控网络运行状态、实时提供技术支持和解决网络故障。
通过上述最佳实践，ABC公司成功地建立了一个高效、安全和可靠的局域网系统，为公司的日常工作提供了良好的支持。
案例二：DEF学校的局域网建设DEF学校是一所大学，拥有数千名师生。
为了改善网络环境，他们决定进行局域网建设。
以下是他们的成功实践经验：1. 网络设备的合理配置DEF学校根据实际需求配置了一批高性能的网络设备。
他们考虑到学校的规模和需求，选择了多台交换机和路由器，以支持大量的同时连接。
2. 子网划分和网络地址规划为了更好地管理和控制网络流量，DEF学校对局域网进行了合理的子网划分和网络地址规划。
局域网组建实例PPT课件
在63）IP地网址管络的计出使算口用机：上一本，台校采。园用网D方H案C采P服用务电器信对10各0个MV宽L带AN接用入户。的为IP了地保址证进网行络集
中7安）发全专放，用和防服管止务理黑器。客机非柜法一入只侵、网配络线，架校二园套网。络采用了高性能的硬件防火墙（
8天）融其信他N辅G助FW设4施00（0防UP火S、墙电）话，网有设效施地等保）证。了网络的安全。
网心络路碰由撞交，换提机高，网与络下传联输的效三率个。分中心（行政教学分中心、实训楼分中心
3和）宿锐舍捷楼S分68中06心万）兆通交过换1机00一03M台. 网光，络纤用子相于网连与划，行分以政提楼高、传教输学速楼度和。图书馆各配
为线2了）间便子交于干换网机络相管：连理行。，政抑教制学网分络中风心暴采，用提锐高捷网万络兆安交全换性机能S6，80采6用，虚其他拟子两网个（
实例二 网吧组网
实例简介
星浪网吧是城区新开的一家营业面积超过1500平方米，拥有400台计算机的 大型高级连锁网吧。该网吧分为上下两层，除温馨舒适的普通大厅区之外， 还有高速体验区、沙发休闲区和贵宾包间区三个区域，以满足不同消费者的 个性化需求。
1. 网吧平面图 星浪网吧的结构布局如图6-3所示。
实例一 校园网组网
2. 网1.络网设络备综连合接布及线调试 对网校络园中网心的设综在合行布政线楼遵2楼循，国控际制标室准内。有垂光直纤干接线收子盒系、统配采线用架多（模交光换纤机为、主跳 ，线水等平）系、统网混络合机采柜用（多各3模 种. 服光务纤器和及超 、网中5类管心双软交绞件换线的机。安、为装防了火达墙到等布）局。美观的效果 ，网1）将络安布中装线心网系：管统电软中信件的10，多0查模M看光宽网纤带络和连设双接备绞到及线光其采纤运用转行桥换状架器况、，。配通管过及光地纤下转线换槽器等转走换线， 方连2）式入安。防装为火各确墙种保（服日天务后融器终信。端40如设0W0备）e位b的服置外务调网器整R（和J-对4网5外络端、扩口对展；内的防）需火，要墙F，的TP在内服结网务构R器J化-4、综5端合 布口VO线连D时接服，到务信中器息心、插交E-座换m留机ai有（l服一 锐务定 捷器的S、6冗8D0余H8C万度P兆。服核务心器路和由DN交S换服机务）器和、行校政园教一学卡楼通 分服中务心器交等换。机为（了锐保捷证S校6园80网6万络兆的核稳心定路性由、交安换全机性）以；及多网模络光管纤理从的中可心操层作 交中性换心，机层网连交络到换服各机务个。器分操中作心系的统汇均聚采层用交W换ind机o；w各s S个er服ve务r 器20通03过。多模光纤接在 各3）个安分装中各心种：应多用模软光件纤。从如各学个籍分管中理心软的件汇、聚教层务交管换理机软连件到、中学心分层制交软换件机等 ；。多模光纤从各个分中心连到各楼宇交换机。 各楼宇：超5类双绞线从各楼宇配线间到办公室或多媒体教室等。
典型局域网设计成功案例
典型局域网设计成功案例在信息高速发展的今天，企业INTRANET建设在我国的大，中企业中已成为当务之急。
本篇就中小型企业典型局域网(LAN)设计作简单的介绍。
一、本局域网采用以太网的结构。
物理上由服务器，路由器，工作站，操作终端通过集线器形成星型结构共同构成局域网。
具体拓扑结构如下：二、网络的硬件的结构网络的拓扑结构1：数据库服务器采用美国DEC公司的小型计算机，型号为Alpha Server 4000，如果资金宽裕，可在增加一台作为备份系统；2、路由器采用美国CISCO公司的CISCO 2500路由器，用于提供以太网间互联功能；3、集线器采用12个10 BASE-T以太网端口的集线器；4、操作终端采用Pentium级的PC 3台，可扩充；5、工作站采用Pentium级的PC或PC服务器2台，可扩充；6、打印机使用HP激光打印机，型号为HP Laser Jet 4v，自带网卡；7、另外3Com Etherlink III ISA(3C509b-TPO)in PnP mode网卡若干，RJ45水晶头若干，网线若干米。
三、网络的软件的结构本系统采用TCP/IP网络，其网络地址及主机标识使用TCP/IP建议的B类编码格式；系统采用CLIENT/SERVER的结构体系；UNIX操作系统；SQL标准的关系数据库SYBASE；C++及C语言。
1、系统服务器软件操作系统：UNIX数据库系统：SYBASE开发工具：C或C++2、工作站软件操作系统：SCOUNIX开发工具：C或C++3、操作终端软件操作系统：WINDOWS95开发工具：VB4.0/VC4.0和SQL WINDOWS四、网络安装步骤1、根据网络拓扑结构完成网络布线，并进行B类网址的规划，假定路由器的地址为174.74.5.1,数据库服务器的地址为134.74.5.8，PC操作终端地址174.74.5.30-174.74.5.50，工作站的地址为174.74.5.200-174.74.5.254。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
局域网组网方案设计的一般方法
2 网络系统方案设计 完成需求分析后，应形成需求分析报告，有 了需求分析报告即可进入网络系统方案的设计 阶段 该阶段包括确定网络总体目标、网络方案设 计原则、网络总体设计、网络拓扑结构、网络 选型和网络安全设计。
2018/11/20
目前，主流的局域网组网技术是：万兆主干，千兆 汇聚，百兆到桌面的以太网组网技术。
用以连接信息点的“毛细血管”线路及网络 设备称为接入层，根据需要在中间设置汇聚 层。
汇聚层和接入层又称为外围网络。
2018/11/20 计算机网络技术及应用
12
局域网组网方案设计的一般方法
核心层的设计 主干网技术的选择，要根据地理距离、信息流量 和数据负载的轻重而定。 主干网一般用来连接建筑群和服务器群，可能会 容纳网络40%~60%的信息流，是网络的大动脉。 连接建筑群的主干网一般以光缆作传输介质， 目前局域网典型的主干网技术主要有千兆以太网、万 兆以太网等。 主干网的焦点是核心交换机(或路由器)。如果考 虑提供较高的可用性，而且经费允许，主干网可采用 双星(树)结构，即采用两台同样的交换机，与接入层 /汇聚层交换机分别连接。
计算机网络技术及应用
7
网络总体目标 首先应明确采用哪些网络技术和网络标准以 及构筑一个满足哪些应用的多大规模的网络。 如果网络工程分期实施，还应明确分期 工程的目标、建设内容、所需工程费用、时 间和进度计划等。 网络设计人员不仅要考虑网络实施成本， 还要考虑网络运行成本。
2018/11/20
计算机网络技术及应用
2
2.1 局域网组网方案设计的一般方法
1 网络需求分析 在网络组建之前要进行需求分析工作，根据 用户提出的要求，进行网络的设计。 网络建设的成败很大程度上取决于网络实施 前的规划设计工作。
2018/11/20
计算机网络技术及应用
3
2.1 局域网组网方案设计的一般方法
网络的功能要求 任何网络都不可能是一个能够满足各项功能 需求的“万能网”。 必须针对每一个具体的网络所要完成的功能， 依据使用需求，完成对运营成本、未来发展、 总预算投资等因素的分析，对网络的组建方 案进行认真的规划和设计。
2018/11/20 计算机网络技术及应用
9
局域网组网方案设计的一般方法
计算机局域网一般采用星型或树型拓扑结构 及其变种。 网络拓扑结构的规划设计与网络规模息息相 关。一个规模较小的星型局域网没有主干网和 外围网之分。 规模较大的网络通常采用分层结构的拓扑， 分为核心层、汇聚层和接入层，如下页图示。
2018/11/20
计算机网络技术及应用
5
局域网组网方案设计的一般方法
网络的可扩充性和可维护性要求
如何增加工作站、怎么与其他网络联网、对软件/ 硬件的升级换代有何要求与限制等，都要在网络设计 时加以考虑，以保证网络的可扩充性和可维护性。
通常新建网络时都会给该局域网提出一些有关使 用寿命、维护代价等问题的要求。 企事业单位的局域网一般不会追赶潮流(除了特殊 行业，如 IT 业等 ) ，系统的更新换代也有一定的时间 规律性。
第二章 局域网组建典型案例
本章主要内容
局域网组网方案设计的一般方法 网吧建设方案 校园网建设方案 企业网络建设方案
2018/11/20
计算机网络技术及应用
1
本章学习要点
了解计算机网络方案设计的一般方法 熟悉各类局域网的建设方案（组网技术与设 备选型）
2018/11/20
计算机网络技术及应用
2018/11/20 计算机网络技术及应用
13
局域网组网方案设计的一般方法
双星(树)结构解决了单点故障失效问题，不仅抗毁 性强，而且通过采用最新的链路聚合技术，可以允许 每条冗余连接链路实现负载分担。
2018/11/20 计算机网络技术及应用
14
局域网组网方案设计的一般方法
汇聚层和接入层的设计 汇聚层的存在与否，取决于外围采用的扩充互连 方法。 当建筑物内信息点较多超出了一台交换机所容 纳的端口密度，必须增加交换机。 如果采用级连方式，即将一组固定端口交换机 上连到一台背板带宽和性能较好的二级交换机上，再 由二级交换机上连到主干（二级交换机就是汇聚层交 换机）； 如果采用多个并行交换机堆叠方式扩充端口密 度，其中一台交换机上联主干，则网络中就只有接入 层，没有汇聚层。如下页图示。
2018/11/20
计算机网络技术及应用
4
局域网组网方案设计的一般方法
网络的性能要求
根据对网络系统处理的性能要求进行分析。分析 各网络的工作站权限、容错程度、网络安全性方面等 要求，确定采取何种措施及方案。
网络运行环境的要求 根据整个局域网运行时所需要的环境要求，确定 使用哪种网络操作系统，提供什么样的服务，及相应 的应用软件和共享资源等。
8
局域网组网方案设计的一般方法
通信子网规划设计 拓扑结构与网络总体规划 确立网络的拓扑结构是整个网络方案规划设计的基 础 拓扑结构的选择往往和地理环境分布、传输介质、 介质访问控制方法，甚至网络选型等因素紧密相关， 选择拓扑结构时，应该考虑的主要因素有以下几点： ① 费用。 ② 灵活性 ③ 可靠性
2018/11/20
计算机网络技术及应用
10
局域网组网方案设计的一般方法
网络分层示意图
分层设计规划的好处是可有效地将全局通信问题分 解考虑。分层还有助于分配和规划带宽的使用。
2018/11/20 计算机网络技术及应用
11
主干网络又称为核心层，用以连接服务器群、 建筑群到网络中心，或在一个较大型建筑物 内连接多个交换机管理间到网络中心设备间；
2018/11/20 计算机网络技术及应用
15
局域网组网方案设计的一般方法
2018/11/20
计算机网络技术及应用
16
局域网组网方案设计的一般方法
要不要汇聚层，要视网络信息流的特点而定，堆叠 体内能够有充足的带宽保证，适宜本地(楼宇内)信息 流密集、全局信息负载相对较轻的情况；
级联适宜于全网服务质量)管理能力的场合， 适合处理一些突发的重负载。
