大型钢板库知识大全讲解
钢板库的发展及应用知识讲解分享
钢板库的发展及应用知识讲解分享
发展
我国大型钢板库技术发展起步较晚。
1982年，黑龙江省洪河农场从美国引进镀锌波纹板装配式大型钢板库，是国内出现的最早的现代化大型钢板库群。
20世纪90年代，我国大型钢板库的建造取得了空前发展。
进入21世纪，江苏牧羊集团引进了美国装配式大型钢板库全套技术、专用设备生产线，按照国外先进技术、设计软件、制作标准，在消化和吸收的基础上，进行了创新和发展，开始大批量生产、制作、安装装配式大型钢板库，使大型钢板库的强度、性能、安全方面具有了可靠性，并将大型钢板库作为一种产品大量出口，它代表当今我国大型钢板库生产、制作、安装的国际水平，是大型钢板库制作安装的领航者。
应用
目前，大型钢板库可储存粒状、粉状、液体等物料，在工农业领域、食品、酿造、煤炭、建材、城乡及环保工业等领域得到广泛应用。
文章来源：/。
大型钢板库的简介
大型钢板库的简介大型钢板库是于1986年专利权人为解决淡季水泥储存和减少投资,设计建造的．此库的设计原理在使用近二十年后的2002年,写了“用大型钢板库解决淡季生产水泥的储存问题”的总结性论文,于2003年《水泥》1期发表为适应全国范围的实用要求．根据全国不同气候、不同地域和不同地质，有代表性的建造了二十余座大型库，形成了适应全国规律性的设计参数，同时所有建造单位均实现了淡季生产的连续性，为企业增加效益创造了显著成效。
一、大型钢板库的作用特点大型钢板库的结构原理完全不同于传统圆仓的概念，它是一种全新理念的荷重储库。
这种储库的原理，国内没有先例，国外也没有相关资料。
此大型库是散装水泥储存的一大发明。
大型钢板库具有其他储存方式无法相比的突出特点。
它不仅解决了淡季生产水泥的安全储存问题满足热销供不应求的适应条件，而且是一种集中使用水泥经的散中转储存库。
对于外运水泥的车站和港口，也可在足量储存中缩短装卸车船的时间，以此提高车船的周转速度。
此种大型库如用于国家粮食储备库，不仅能节约大量投资，而且在高密封的安全储存中，通过延长储存时间，缩小占地面积，在安全保存中降低储存损失，将成为国家创造提高国力的条件。
大型钢板库是一种替代传统圆仓的新型设施，其突出特点是：１、储量大大型钢板库的储量。
直至目前没有比此储量更大的储库。
根据目前的设计建造能力，完全可以建造10万吨以上的储库。
这么大储量，在国内是外没有先例的。
２、投资省传统库仓建造投资，基本以每座造价来计算，这种计算方法不能体现建库的经济指标。
大型钢板库的经济指标应该是以吨储投资为核算标准。
这一经济指标，通过单库储量除于建库投资而计算。
如某地现建一座千吨钢筋砼圆仓，每座投资100万元，吨储投资1000元，而建造二万吨的大型库，投资为200万元，吨储投资为100元。
相较钢筋砼圆仓吨储投资可减少90%。
也就是说，用两座千吨砼圆库的造价，建一座大型钢板库，储量可增加80%３、占地面积小节约不可再生的土地资源泉，是我国的重要国策之一。
钢板仓(钢板库)的类别及功用
钢板仓（钢板库）的类别及功用在流通技术发达的国家，钢板仓（钢板库）广泛应用于农业、粮食、冶金、建材、石油、化工、轻工等行业，钢板仓可以储藏颗料散装物料、粉状物料和液体原料，诸如：小麦、大麦、高粱、玉米、稻谷、大豆、食用油料籽、面粉、淀粉、咖啡、可可豆、饲料成品、水泥、石膏、矾土、砂石、矿石、烧碱、水、燃油、植物油等。
钢板仓（钢板库）以其制作快捷、自重轻、造价相对较低等优点，80年代起在我国得到越来越广泛的使用，目前我国已自己生产建造和引进大量的钢板仓（钢板库），并在粮食和其他行业取得了较好的应用效果。
钢板仓的种类及其特点我国钢板仓（钢板库）主要有波纹板装配式钢板仓、螺旋咬边式钢板仓和焊接式钢板仓3种。
波纹板装配式钢板仓的优点为：便于工业化大生产。
波纹板装配式钢板仓可以用标准材料进行工业化大生产，运输方便，现场装配快，成本低；建仓速度快、效率高。
波纹板装配式钢板仓现场安装工作量少，技术简易，不受施工季节影响，进度快。
1个6人工作组，15d内能竖起1座万吨仓；装配方便、可以拆迁。
情况变化需要拆迁时，钢筋混凝土筒库被炸毁报废，而波纹板装配式钢板仓就可以不用炸毁而方便地拆迁到别处。
利浦钢板仓又名螺旋卷边钢板仓，也是当今世界上先进的钢板仓仓型之一。
它具有以下几个优点：密封性好。
利浦钢板仓采用双层螺旋卷边，中嵌密封条，咬口严密，气密性好，有利于粮食保管。
利浦钢板仓用途广泛，除存放粮食散粒物料外，还可用于存水和食用油等液体物料；建仓速度快、效率高。
每台SM型专用设备每年约可建造50k t利浦钢板仓。
一个500立方米的筒仓，5人1d即可完工，劳动力省，工期短，相对建仓成本较低。
利浦式钢板仓单仓容量较小，对钢板有特殊要求，场地利用率较低，且咬合时容易破坏镀锌层。
焊接钢板仓的气密性很好，由于壁厚，因而强度大，可以建得高一点，使用年限也较长。
沿海港口因空气中盐分对钢板的腐蚀，常采用厚焊接钢板仓，气调仓由于气密性要求高也常采用焊接仓。

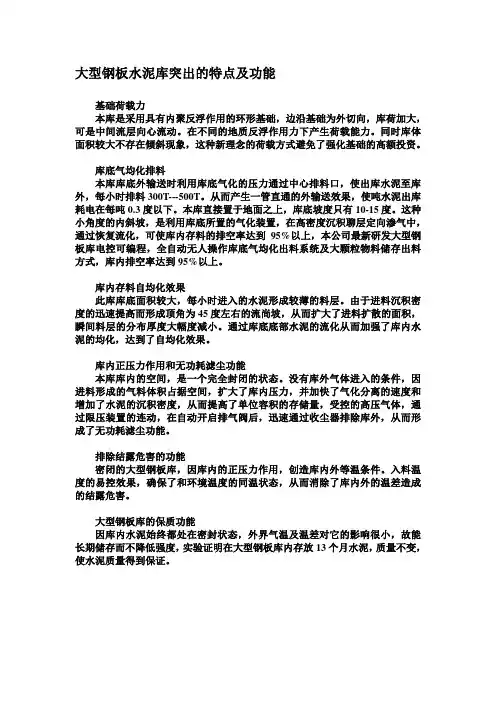

大型钢板水泥库突出的特点及功能
大型钢板水泥库突出的特点及功能基础荷载力本库是采用具有内聚反浮作用的环形基础，边沿基础为外切向，库荷加大，可是中间流层向心流动。
在不同的地质反浮作用力下产生荷载能力。
同时库体面积较大不存在倾斜现象，这种新理念的荷载方式避免了强化基础的高额投资。
库底气均化排料本库库底外输送时利用库底气化的压力通过中心排料口，使出库水泥至库外，每小时排料300T---500T。
从而产生一管直通的外输送效果，使吨水泥出库耗电在每吨0.3度以下。
本库直接置于地面之上，库底坡度只有10-15度。
这种小角度的内斜坡，是利用库底所置的气化装置，在高密度沉积聊层定向渗气中，通过恢复流化，可使库内存料的排空率达到95%以上，本公司最新研发大型钢板库电控可编程，全自动无人操作库底气均化出料系统及大颗粒物料储存出料方式，库内排空率达到95%以上。
库内存料自均化效果此库库底面积较大，每小时进入的水泥形成较薄的料层。
由于进料沉积密度的迅速提高而形成顶角为45度左右的流尚坡，从而扩大了进料扩散的面积，瞬间料层的分布厚度大幅度减小。
通过库底底部水泥的流化从而加强了库内水泥的均化，达到了自均化效果。
库内正压力作用和无功耗滤尘功能本库库内的空间，是一个完全封闭的状态。
没有库外气体进入的条件，因进料形成的气料体积占据空间，扩大了库内压力，并加快了气化分离的速度和增加了水泥的沉积密度，从而提高了单位容积的存储量，受控的高压气体，通过限压装置的连动，在自动开启排气阀后，迅速通过收尘器排除库外，从而形成了无功耗滤尘功能。
排除结露危害的功能密闭的大型钢板库，因库内的正压力作用，创造库内外等温条件。
入料温度的易控效果，确保了和环境温度的同温状态，从而消除了库内外的温差造成的结露危害。
大型钢板库的保质功能因库内水泥始终都处在密封状态，外界气温及温差对它的影响很小，故能长期储存而不降低强度，实验证明在大型钢板库内存放13个月水泥，质量不变，使水泥质量得到保证。

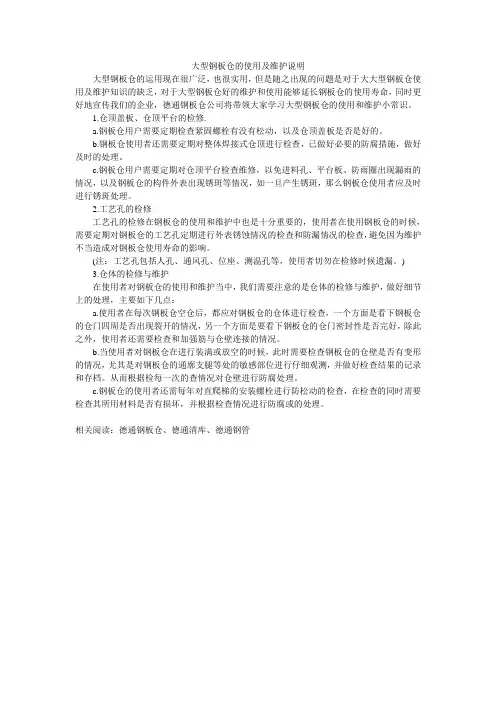

大型钢板仓的使用及维护说明
大型钢板仓的使用及维护说明大型钢板仓的运用现在很广泛，也很实用，但是随之出现的问题是对于大大型钢板仓使用及维护知识的缺乏，对于大型钢板仓好的维护和使用能够延长钢板仓的使用寿命，同时更好地宣传我们的企业，德通钢板仓公司将带领大家学习大型钢板仓的使用和维护小常识。
1.仓顶盖板、仓顶平台的检修.a.钢板仓用户需要定期检查紧固螺栓有没有松动，以及仓顶盖板是否是好的。
b.钢板仓使用者还需要定期对整体焊接式仓顶进行检查，已做好必要的防腐措施，做好及时的处理。
c.钢板仓用户需要定期对仓顶平台检查维修，以免进料孔、平台板、防雨圈出现漏雨的情况，以及钢板仓的构件外表出现锈斑等情况，如一旦产生锈斑，那么钢板仓使用者应及时进行锈斑处理。
2.工艺孔的检修工艺孔的检修在钢板仓的使用和维护中也是十分重要的，使用者在使用钢板仓的时候，需要定期对钢板仓的工艺孔定期进行外表锈蚀情况的检查和防漏情况的检查，避免因为维护不当造成对钢板仓使用寿命的影响。
(注：工艺孔包括人孔、通风孔、位座、测温孔等，使用者切勿在检修时候遗漏。
)3.仓体的检修与维护在使用者对钢板仓的使用和维护当中，我们需要注意的是仓体的检修与维护，做好细节上的处理，主要如下几点：a.使用者在每次钢板仓空仓后，都应对钢板仓的仓体进行检查，一个方面是看下钢板仓的仓门四周是否出现裂开的情况，另一个方面是要看下钢板仓的仓门密封性是否完好，除此之外，使用者还需要检查和加强筋与仓壁连接的情况。
b.当使用者对钢板仓在进行装满或放空的时候，此时需要检查钢板仓的仓壁是否有变形的情况，尤其是对钢板仓的通廓支腿等处的敏感部位进行仔细观测，并做好检查结果的记录和存档。
从而根据检每一次的查情况对仓壁进行防腐处理。
c.钢板仓的使用者还需每年对直爬梯的安装螺栓进行防松动的检查，在检查的同时需要检查其所用材料是否有损坏，并根据检查情况进行防腐或的处理。
相关阅读：德通钢板仓、德通清库、德通钢管。
钢材保管常识
钢材保管常识
同型机全球最大口径不锈钢无缝钢管
太钢不锈钢钢管公司在6000吨卧式挤压机上，一次性成功生产出尺寸为Φ325×28mm、重0.74吨、长3.36m的同机型全球最大口径不锈钢无缝钢管。
此举使太钢在大口径厚壁不锈钢无缝钢管的研制与生产上占据世界市场一席之地，有力提升了我国不锈钢无缝钢管的挤压技术。
为成功挤压出该机型目前世界上尚未涉及的极限规格产品，太钢不锈钢钢管公司技术人员反复研究优化挤压机工艺路线，梳理过程关键控制点，严格管控各环节的工艺技术参数，最终将Φ435/80×800mm的管
坯挤压成Φ325×28mm、长3.36m的钢管，挤压的成品钢管经检验各项指标都符合高标准要求，质量状况良好。
此次生产的难度之大、速度之快、延伸系数之大都打破了现有设备的原设计极限，堪称全球6000吨卧式挤压机不锈钢无缝钢管生产之最。
同时，此次突破也为太钢进一步开发高等级不锈钢、镍基合金新品种，开拓石油、石化等市场和提升不锈钢无缝钢管产能奠定了坚实的基础。
本文来自：钢管经贸网详情点击：如有转载，请注明出处。
钢结构厂房知识大全（图文并茂）
钢结构⼚房知识⼤全（图⽂并茂）钢结构⼚房的建造主要分以下五部分1、预埋件，（能稳定⼚房结构）2、柱⼦，⼀般⽤H型钢，或者C型钢（通常是⽤⾓钢把两根C型钢连接）3、梁，⼀般都⽤C型钢和H型钢，（中间积的⾼度根据梁的跨度来定）4、檩条：⼀般都⽤C型钢和Z型钢。
5、⽀撑、拉条，通常是圆钢。
6、⽡，分两种，第⼀种是单⽚⽡（彩钢⽡）。
第⼆种是复合板。
（两层彩涂板中间夹着聚氨酯或岩棉起到冬暖夏凉的作⽤，也有隔⾳防⽕的效果）。
常⽤名词⼀、主钢架（柱、梁、吊车梁）编制依据：详图。
⼆、次钢架结构：C檩、拉条、撑杆、隅撑、⽔平⽀撑、柱间⽀撑、地脚螺栓（含以上各类的螺母、垫圈）三、辅材：1、加⼯辅材：焊剂、焊丝、焊条、三⽓（氧⽓、CO2⽓、⾦⽕焰）、油漆、稀料、钢砂等。
2、安装辅材：油漆、稀料、焊条、⾼强螺栓等。
3、设备⼯具⽤耗材：钻头、切割⽚、磨光⽚、导电嘴、喷嘴、冷却液、电量、设备配件等。
4、劳动保护⽤品：安全帽、⼿套、绝缘⼿套、绝缘鞋、防滑鞋、眼镜、⼯作服等。
5、检验⼯具：圈尺、钢板尺、拐尺、焊⾓尺、探伤仪等。
地脚螺栓预埋我们⼀直这样做：先将地脚螺栓按设计尺⼨组⽴成组；按照设计尺⼨制作⼀块“模板”，标出轴线的位置；预埋时先将组⽴好的地脚螺栓放⼊⽀设好的混凝⼟模板内，把“模板”套到组⽴好的地脚螺栓上，利⽤经纬仪、⽔准仪把模板定位好，再⽤电焊机把地脚螺栓与钢筋及混凝⼟模板固定好，固定时要保证地脚螺栓与混凝⼟模板的相对位置。
浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣，待钢结构安装时再解开。
砼浇筑过程中，要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓，特别不要碰撞螺扣。
砼浇筑完毕后要派⼈检查柱顶标⾼，不符合要求的在砼初凝前整改好。
混凝⼟浇注完毕后初凝前要重新校正地脚螺栓的位置。
紧固件连接⼯程螺栓作为钢结构连接紧固件，通常⽤于构件间的连接、固定、定位等。
钢结构中的连接螺栓⼀般分普通螺栓和⾼强度螺栓两种。
钢板库基础
钢板库基础
钢板库的基础知识是建立钢结构建筑的重要前提，它包括了以下几个方面：
1. 钢板的材质及标准：不同的钢板材质有不同的强度和耐腐蚀性能，建筑设计师需了解不同材质的特点及其符合的标准。
2. 钢板的规格及尺寸：钢板的规格及尺寸对于建筑结构的质量和稳定性有很大的影响，建筑师需要根据设计要求来选择合适的尺寸和规格。
3. 钢板的加工和安装：钢板需要经过加工和安装才能被应用于建筑结构中，建筑师需要了解钢板加工和安装的过程及其注意事项。
4. 钢板库的设计：钢板库的设计需要考虑不同钢板的存放方式及其防锈、防腐等保养措施，以确保钢板的质量和使用寿命。
以上是钢板库的基础知识，建筑师在设计钢结构建筑时需要了解和应用这些知识，以确保建筑结构的质量和稳定性。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大型钢板库知识大全讲解
大型钢板库称谓的起源
大型钢板库是区别于钢板仓的界定称谓，此称谓源于《水泥》杂志2003年一期37页“用大型钢板库解决淡季生产水泥的储存问题”一文。
称谓的确定是由载文作者徐茂成和责任编辑王承敏先生，沿袭容器容量大小的不同传统称呼推敲而定。
编辑本段特点
大型钢板库就是用钢板做成的贮存东西的建筑物或建筑物群，可储存粒状、粉状、液体等物料。
相比于传统的仓库，大型钢板库有以下特点。
一、设计先进：
以外形及内部构造20多项专利科学的设计理念，库体直径可以设计15-80米，有特殊需求还可以加大。
高度与直径的比例一般为1：1.1至1：1.5之间。
可根据场地及厂方要求建成一字型、品字型、器字型、单排型、或多排型仓(库)或仓(库)群。
二、结构独特：库体为圆柱形，库顶及库底为球缺型，基础为圆台桶型。
三、仓储量大：单库容量1-50万吨，可组建更大容量的储库群。
四、入库方便：物料入库方式根据不同材料和厂方情况，可采取提升机入库、斜槽入库或气力管道入库。
五、出库先进：该大型钢板库采众家之所长，自行设计出全新气动出库系统，靠气动压力将库内物料输送到指定位置。
1-5万吨设计一个出料口，5万吨以上设计4个出料口。
采用变频技术，最大出库量可达500T/H左右。
六、初投资少：由于采取多项专利技术，使用该钢板库不仅可节省50%左右的建筑材料，还节约了土地60%以上。
七、安全可靠：采用真空密闭专利技术，水泥储存9个月内，各项物理指标基本不变。
储存18个月以上，除凝结时间稍有延长和抗折能力略有降低外，其他指标基本不变。
八、节能环保：在入库和出库过程中采用了专利除尘技术，对周围环境不会造成污染。
九、用途广泛：该多功能大型钢板仓(库)不仅可应用于水泥、粉煤灰储备，还可以储存石油、化工原料、粮食、饲料等。
十、经济实用：运行成本少-出料系统采用专利技术，吨出料耗能0.3-0.5度左右;维护费用低-吨维护费用0.1元/年;使用寿命长-按规范维护，可使用50年左右。
编辑本段先进标志为了挽救大型钢板库技术，根据国家节能减排的核心要求，现把大型钢板库技术的先进标志，作以明确的公示：
一. 从第三代大型钢板库功能完善开始，物料入库仍延用传统设备，出库采用中心一口单管外输送高度7米，水平输送30米，其间可直接装散装车和进入包装仓，不再用提升机和空气斜糟，输送能力确保2000t/h，出库排空率95%以上;功耗采用4立方空压机。
无动力粉尘达到零排放的要求。
二：第四代大型钢板库，在第三代基础上，入库不用提升机和空气斜槽，单管由库底入库，库顶采用无动力收尘达到粉尘零排放。
功耗总体采用6立方空压机。
三：第五代大型钢板库，在第四代全功能的基础上，可从磨尾把物料直接送进库里。
编辑本段大型钢板库的发展史随着大型化粉态料生产为主体的工业发展，粉态料储存成为必不可缺少的设施。
水泥工业的重组和形成大型干法水泥生产线的日渐崛起，贯穿整个生产线粗、细粉态料储存为主体的工艺状态，仍是传统圆仓沿袭为主体，己成为严重影响正常生产的一项不可逾越的障碍。
上世纪八十年代中期，德国利浦老先生发明了采用钢板扣边结构的圆仓，为替代砼圆仓扩大储量创造了条件。
九十年代初期，安阳利浦钢板仓公司引进了扣边钢板结构的仓体，对我国扩大圆仓储量提供了功不可没的突出贡献。
近二十年的迅速普及使用，为水泥生产扩大粉态料储存产生了极大影响，形成了粗、细粉态料储存的主流设施，尤其作为配料仓，无论目前还是将来都将是最佳选择。
但是作为物料储存仓，由于仓体受传统圆仓基础限制，虽然储量由几百吨发展到数千吨的成效，但是仍难适应日渐崛起的大水泥生产的储存要求。
上世纪的七八年，徐茂成老先生在资金极度困难的条件下自建水泥厂，在无前列中采用了用钢板焊仓的尝试，四个生料、水泥储仓，因为业内没有先例，被戏称为“瞎凑合”。
但是在实用六年后，验证了用钢
板焊仓体的可行性。
于八四年因受困于淡季水泥生产的储存，徐茂成老先生在确认钢板完全可以用于圆仓焊接的可靠性后，利用多年所思考，采用大地反浮作用力建巨型圆仓的尝试。
同时受“赵州桥”的启发，利用拱型作用力，形成了适应大面积覆盖的半球缺仓顶。
以此完整的构思，始建了19.6米高的仓体和四米高半球缺结构的仓顶，以16600余立方米的容积伫立在中国大地。
当时由于缺乏对水泥沉积密度的认识，始称为1.8万吨。
而实用后，经过储存硅酸盐水泥沉积密度的实测，每立方重量达2.2吨，实际第一个面世的大型圆仓容量是3.5万吨。
基本和利浦老先生发明钢结构仓体同期的发明，因为自浮基础在建筑史上没有先例，能否经得起实用考验是个悬念，因此没有马上推向社会。
直到18年后的2002年，确实证明具有可靠的实用价值后，才着手撰写大型钢板圆仓的应用论文。
此论文以“用大型钢板库解决淡季水泥生产的储存问题”为题，在2003年一期《水泥》杂志上发表。
此文的发表宣示了大型钢板库的应用价值，当时引起了水泥行业的普遍关注。
按说这一技术应该迅速推广，但是由于徐老先生严谨的科学态度，对普遍应用是否可靠不放心。
于是在用户盛情相邀下，以近四年的时间，几乎遍走全国进行地质气象情况考查，并有选择性的根据地质气象情况帮忙作了四个库。
但是因为以帮忙形式的协助建造，用户在传统理念的影响下，对这一全新理念的发明并不完全认同，因此四个试点库并没有达到设计要求。
但是这四个库证明了这一技术适应不同地质气象情况的要求，并具有广泛应用价值，才于06年自建公司推广。
大型钢板仓和利浦钢板仓，具有完全不同功能的两种概念：鉴于两种完全不同理念的区别，在《水泥》杂志刊文责任编辑王承敏先生的建议下，把大型钢板仓定名为《大型钢板库》，目前用大型钢板仓的称谓，混淆了两种不同概念的属性，因此把大型钢板库称之为大型钢板仓是欠妥的!大型钢板库的结构原理完全不同于传统圆仓概念，大型钢板库的最佳高度比为1 ：1 ，直径10----80米。
它是一种全新理念的荷重储库，因此大型钢板库是散装水泥储存的一项重大发明，它不仅解决了淡季水泥安全储存和热销旺季供不应求的问题，而且是一种集中使用水泥，集散装中转的储存库，在企业的“节能减排”及环境保护上产生极为突出的效果。
本产品适用于散装水泥及熟料、大颗粒储存、国家粮食储备库、电厂粉煤灰、矿粉、铝粉，码头中转库、医药、化工、环保、粮油、饲料、建材等行业。
此种大型库在水泥熟料及电厂粉煤灰的使用过程中，不仅能在高密封的安全储存中，通过延长储存时间，降低储存损失，缩小占地面积，而且能够节约大量投资，将为企业创造更高经济效益。
