胜利万用表VC890D使用教程说明演示幻灯片
合集下载
VC890D数字万用表使用
1/3/2016
5
特性（二）
电源：一只9V电池 体积（尺寸）：175×93×55㎜(长×宽×高) 重量：约400g（包括电池）
1/3/2016
6
技术特性（一）
准确度：（读数的+最低有效数位），保证准确 度环境温度（23±5）℃，相对湿度75%，校准保 证期从出厂日起为一年 直流电压（DCV）
1/3/2016 20
三极管hFE测量
将功能开关转至hFE档
决定所测晶体管为NPN型或PNP型，将发射极、基 极、集电极分别相应插孔
1/3/2016
21
二极管、通断测试
将黑表笔插入“COM”插孔，红表笔插入“VΩ”插孔（注 意红表笔极性为“+”） 正向测量：将红表笔接到被测二极管正极，黑表笔接到被 测二极管负极，，显示器即显示二极管正向压降的近似值 反向测量：将红表笔接到被测二极管负极，黑表笔接到被 测二极管正极，，显示器显示“1” 完整的二极管测试包括正反向测量，如果测试结果与上述 不符，说明二极管是坏的 将表笔连接到待测线路的两点，如果电阻值低于约 70Ω±20Ω，则内置蜂鸣器发声 注意：请勿在 档输入电压
注意 手动量程方式如LCD显示“1”，表明已超过量程 范围，须将量程开关转至高一档 测量电压切勿超过100V，如超过，则有损坏仪表 电路的危险
1/3/2016 15
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
胜利万用表VC890D使用教程说明ppt课件
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，
红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
万用表面板功能介绍
通断测量
通断测量
首先将档位打到二极管和通断档位上，将红表笔插在VΩ插孔上，黑表笔插com插孔上，选择 蜂鸣档，可以测量通断。0为短路状态（蜂鸣器响），OL为无穷大断路状态。 （蜂鸣档测试两点间阻值小于90欧姆蜂鸣响）
电阻测量
1）测量步骤
首先红表笔插入VΩ孔 黑表笔插入COM孔；量程旋钮打到“Ω”量程档适当位置；分别用红黑表 笔接到电阻两端 金属部分，读出显示屏上显示的数据。
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
4.读出LCD显示屏上数据
5.两表笔换位，若显示屏上为“1”正常；否则此管被击穿
看到档位旁有一排小插孔，分为PNP和
NPN管的测量。前面已经判断出管型，将基极插入对应管
型“b”孔，其余两脚分别插入“c”，“e”孔，此时可
以读取数值，即β值；再固定基极，其余两脚对调； 比较
两次读数，读数较大的管脚位置与表面“c”，“e”相对
应。
直流电流测量
直流电流的测量 1）测量步骤
VC890D数字万用表使用资料
输入阻抗：所有量程为10MΩ 过载保护：1000V直流或750V交流峰值
9/29/2017
11
技术特性（二）
交流电压（ACV）
输入阻抗：10MΩ 过载保护：1000V直流或750V交流峰值 频率响应：（40～200）Hz 显示：平均值响应（以正弦波有效值校准）
9/29/2017
12
技术特性（三）
直流电流（DCA）
最大测量压降：200mV 最大输入电流：20A（不超过10秒） 过载保护：0.2A/250V保险丝20A/250V保险丝
9/29/2017
13
技术特性（四）
交流电流（ACA）
最大测量压降：200mV; 最大输入电流：20A（不超过10秒）; 过载保护：0.2A/250V保险丝；20A/250V保险丝； 频率响应：（40～200）Hz
VC890D数字万用表 使用方法
9/29/2017
1
9/29/2017
2
安全注意事项 （一）
VC890D仪表在设计上符合IEC1010条款（国 际电工委员会颁布的安全标准） 测量前，要检查表笔是否可靠接触，是否 正确连接、是否绝缘良好等，以避免电击。 测量时，请勿输入超过规定的极限值，以 防电击和损坏仪表。 在测量高于60V直流、40V交流电压时，应 小心谨慎，防止触电。
9/29/2017 19
数字万用表的使用方 法
例：用数字万用表测量2号电池电压 操作步骤： 1.红表笔→VΩHz，黑表笔→COM 2.量程转换开关 20V 3.将两只表笔跨接在电池两端，红 表笔 接正极，黑表笔接负极 4.读数并记录测量值
交流电压测量
VC890D型万用表的使用(教学PPT)
“V~ 750V”，插表笔到被测量端“N”零线和”L” 火线，正常情况下显示220左右；插线板左边孔“N” 是零线，中间靠上是地线孔，右边是“L”火线孔；正 常情况下测量火线和地线电压220V左右，火线和零线 电压220V左右，地线和零线电压低于5V。 。
7
2，直流电压测量： 将量程开关选到“V—”区域，将红表笔接到
16
3.如果测量零线和火线没有电压则没有供电 4.用红笔接火线，用左手捏着黑表笔表针测量有100V以
上电压证明火线正常；再把黑表笔接到零线上，如果测 量结果是220V左右则有供电，如果没电压则零线断 5.测量火线和零线电压正常，如果测量火线和地线没有电 压则地线没接； 6.测量零线和地线电压是220V左右说明火线和零线接反； 7.测量零线和地线电压高于5V说明接地不好或者没有接 地
正极，黑表笔接到负极，选择量程要大于被测量端 电压，如果液晶屏显示“1”，表明已超过量程范 围，须将量程转换成高档位。
3，线路通断测试： 将量程开关选到有二极管和蜂鸣标志档位，
测量线路通时蜂鸣器响且液晶屏显示数字为000— 008之间
8
例二：如何判断设备是否漏电?
1. 将换挡旋钮量程开关箭头指向“V~ 750V”，用左手捏紧黑表笔表针，红表笔表针接 到设备外壳上，如果万用表显示5V以下为正常， 高于5V说明设备外壳带电（漏电）。
3
三、使用注意事项
1. 如果无法预先估计被测电压或电流的大小，则 应先拨至最高量程挡测量一次，再视情况逐渐把量程 减小到合适位置。测量完毕，应将量程开关拨到最高 电压挡，并关闭电源。
2. 满量程时，仪表仅在最高位显示数字“1”， 其它位均消失，这时应选择更高的量程。
3. 测量电压时，应将数字万用表与被测电路并联。 测电流时应与被测电路串联，测直流量时不必考虑正、 负极性。
7
2，直流电压测量： 将量程开关选到“V—”区域，将红表笔接到
16
3.如果测量零线和火线没有电压则没有供电 4.用红笔接火线，用左手捏着黑表笔表针测量有100V以
上电压证明火线正常；再把黑表笔接到零线上，如果测 量结果是220V左右则有供电，如果没电压则零线断 5.测量火线和零线电压正常，如果测量火线和地线没有电 压则地线没接； 6.测量零线和地线电压是220V左右说明火线和零线接反； 7.测量零线和地线电压高于5V说明接地不好或者没有接 地
正极，黑表笔接到负极，选择量程要大于被测量端 电压，如果液晶屏显示“1”，表明已超过量程范 围，须将量程转换成高档位。
3，线路通断测试： 将量程开关选到有二极管和蜂鸣标志档位，
测量线路通时蜂鸣器响且液晶屏显示数字为000— 008之间
8
例二：如何判断设备是否漏电?
1. 将换挡旋钮量程开关箭头指向“V~ 750V”，用左手捏紧黑表笔表针，红表笔表针接 到设备外壳上，如果万用表显示5V以下为正常， 高于5V说明设备外壳带电（漏电）。
3
三、使用注意事项
1. 如果无法预先估计被测电压或电流的大小，则 应先拨至最高量程挡测量一次，再视情况逐渐把量程 减小到合适位置。测量完毕，应将量程开关拨到最高 电压挡，并关闭电源。
2. 满量程时，仪表仅在最高位显示数字“1”， 其它位均消失，这时应选择更高的量程。
3. 测量电压时，应将数字万用表与被测电路并联。 测电流时应与被测电路串联，测直流量时不必考虑正、 负极性。
VC890D数字万用表

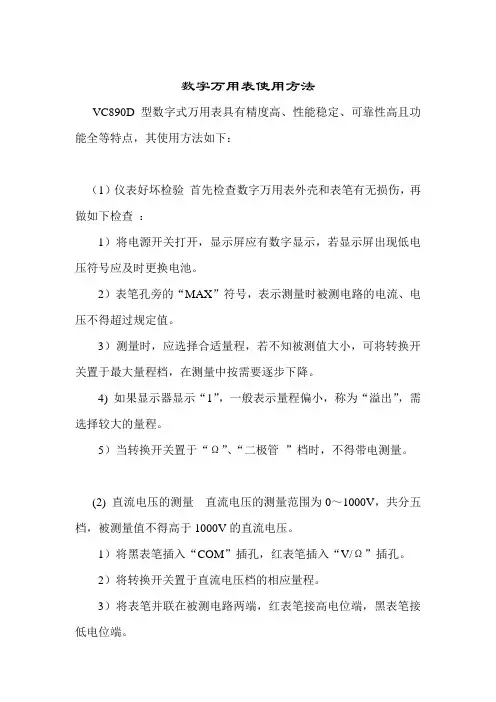

数字万用表使用方法VC890D型数字式万用表具有精度高、性能稳定、可靠性高且功能全等特点，其使用方法如下：（1）仪表好坏检验首先检查数字万用表外壳和表笔有无损伤，再做如下检查：1）将电源开关打开，显示屏应有数字显示，若显示屏出现低电压符号应及时更换电池。
2）表笔孔旁的“MAX”符号，表示测量时被测电路的电流、电压不得超过规定值。
3）测量时，应选择合适量程，若不知被测值大小，可将转换开关置于最大量程档，在测量中按需要逐步下降。
4) 如果显示器显示“1”，一般表示量程偏小，称为“溢出”，需选择较大的量程。
5）当转换开关置于“Ω”、“二极管”档时，不得带电测量。
(2) 直流电压的测量直流电压的测量范围为0～1000V，共分五档，被测量值不得高于1000V的直流电压。
1）将黑表笔插入“COM”插孔，红表笔插入“V/Ω”插孔。
2）将转换开关置于直流电压档的相应量程。
3）将表笔并联在被测电路两端，红表笔接高电位端，黑表笔接低电位端。
（3）直流电流的测量直流电流的测量范围0～20A，共分四档。
1）范围在0～200mA时，将黑表笔插入“COM"插孔。
红表笔插入“mA”插孔；测量范围在200mA～20A时，红表笔应插入“20A”插孔。
2）转换开关置于直流电流档的相应量程。
3）两表笔与被测电路串联，且红表笔接电流流入端，黑表笔接电流流出端。
4）被测电流大于所选量程时，电流会烧坏内部熔体。
（4）交流电压的测量测量范围为0～750V，共分五档。
1）将黑表笔插入“COM”，红表笔插入“V/Ω”插孔。
2) 将转换开关置于交流电压档的相应量程。
3）红黑表笔不分极性且与被测电路并联。
（5）交流电流的测量测量范围0～20A，共分四档。
1）表笔插法与直流电流测量相同。
2）将转换开关置于交流电流档的相应量程。
3）表笔与被测电路串联，红黑表笔不需考虑极性。
（6）电阻的测量测量范围0～200MΩ，共分七档。
1）黑表笔插入“COM”插孔，红表笔插入“V/Ω”插孔（注：红表笔极性为“+”）。
(完整版)胜利万用表VC890D使用教程说明
目录
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
万用表日常使用案例
万
用
表
测
量
线
路
通
断
测量线路为通时显示008以内，蜂鸣器响
方
法
测量线路通断时档位拨到蜂鸣档
液晶显示221V交流电压
地线接口
万
用
表
测
量
日
常
电
压
左边零线口
右边火线口
测量220V（交流电）时档位
万
用
表
测
量
火
线
和
地 线
测量火线和地线电压为221V
电
压
液晶屏显示交流电压为221V
测量火线和人体之间电压是123V
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，
红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触其
他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以
电容测量
1）测量步骤 1.将电容两端短接，对电容进行放电，确保数字万用表的安全。 2.将功能旋转开关打至电容“F”测量档，并选择合适的量程（该型号只有2000uF档）。 3.该型号无电容测试座，故通过表笔测量，读出LCD显示屏上数字。 2）注意 测量前电容需要放电，否则容易损坏万用表。 测量后也要放电，避免埋下安全隐患。 仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况。 测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。 测量大电容时稳定读数需要一定的时间。电容的单位换算：1μF=10^6pF 1μF=10^3nF
VC890D数字万用表使用PPT
3/19/2020
4个：COM——公共插孔（黑表笔）；VΩHz： 红表笔插孔
20Ａ（２０Ａ档）＼ｍＡ（ｍＡ级电流）： 交＼直流电流电流扩大插孔（红表笔） 10
技术特性（一）
准确度：（读数的+最低有效数位），保证准确 度环境温度（23±5）℃，相对湿度75%，校准保 证期从出厂日起为一年
直流电压（DCV）
3
13
技术特性（四）
交流电流（ACA）
最大测量压降：200mV; 最大输入电流：20A（不超过10秒）; 过载保护：0.2A/250V保险丝；20A/250V保险丝； 频率响应：（40～200）Hz
3
14
技术特性（五）
电阻（Ω） 开路电压：小于0.7V 过载保护：250V直流或交流峰值； 注意：在使用200Ω量程时，应先将表
例：用数字万用表测量2号电池电压 操作步骤： 1.红表笔→VΩHz，黑表笔→COM 2.量程转换开关 20V 3.将两只表笔跨接在电池两端，红 表笔 接正极，黑表笔接负极 4.读数并记录测量值
3/19/2020
20
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
数字万用表的使用方 法
4.结果分析：
（1）打开电源，无输入的情况下， 显示屏显示“1”
（2）被测电阻值超出所选择的最大 量程，显示屏显示“1”，此时应选 择更高档位。
（3）若档位设置过高，屏幕显示 “0”
（4）数字表需要一定的时间稳定读
数。
18
直流电压测量
将黑表笔插入“COM”插孔，红表笔插入 “VΩ”插孔
VC890D数字万用表使用
在测量高于60V直流、40V交流电压时，应 小心谨慎，防止触电。
12/7/2019
3
安全注意事项（二）
选择正确的功能，谨防误操作！ 换功能时，表笔要离开测试点。 不允许表笔插在电流端子测量电压！ 请不要随意改变仪表线路，以免损坏仪表和危及
安全。 安全符号说明
12/7/2019
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
12/7/2019
6
数字万用表的组成
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位、 状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避免读数误差
数字万用表的组成
（2）转பைடு நூலகம்开关
量程开关（测量范围）与功能开 关（测量项目）合一，功能多、范 围广。
数字万用表的组成
12/7/2019
22
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
测量直流量时，应分清正负极性。
注意：
1·如果事先对被测电流范围没有概念，应将量程开关 转到最高的档位，然后根据显示值转至相应的档位 上
12/7/2019
3
安全注意事项（二）
选择正确的功能，谨防误操作！ 换功能时，表笔要离开测试点。 不允许表笔插在电流端子测量电压！ 请不要随意改变仪表线路，以免损坏仪表和危及
安全。 安全符号说明
12/7/2019
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
12/7/2019
6
数字万用表的组成
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位、 状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避免读数误差
数字万用表的组成
（2）转பைடு நூலகம்开关
量程开关（测量范围）与功能开 关（测量项目）合一，功能多、范 围广。
数字万用表的组成
12/7/2019
22
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
测量直流量时，应分清正负极性。
注意：
1·如果事先对被测电流范围没有概念，应将量程开关 转到最高的档位，然后根据显示值转至相应的档位 上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2）注意
A. e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接
，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触
其他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
B.那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“hFE”档，可以

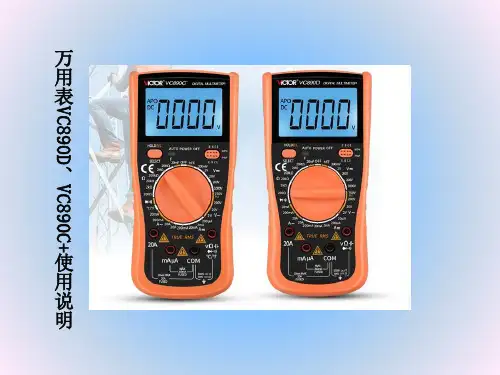

万 用 表 、 使 用 说 明
VC890D VC890C+
万用表VC890D、VC890C+使用说明
1.胜利万用表使用说明书 2.万用表面板功能介绍 3.通断测量 4.电阻测量 5.交直流电压测量 6.二极管测量 7.三极管测量 8.直流电流测量 9.交流电流测量 10.电容测量 11.日常使用案例
2）注意
量程的选择和转换。量程选小了显示屏上会显示 “1.” 此时应换用较之大的量程；反之，量程选大 了的话，显示屏上会显示一个接近于 “0” 的数，此时应换用较之小的量程。 如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时 单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~20M” 档时单“M”。如果被测电阻值超出所选择量程的最大值，将显示 过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要 几秒钟后读数才能稳定，这是正常的.
是二极管的正极，而黑表笔接的是二极管的负极。
图上所测二极管显示1.925v表示该二极管功能正常，红表笔端为二极管正极。
三极管测量
1）测量步骤
1.红表笔插入VΩ孔 黑表笔插入COM孔，转盘打在(
)档,找出三极管的基极b;
2. 判断三极管的类型（PNP 或者NPN）,转盘打在hFE档
3.根据类型插入PNP或NPN插孔测β，读出显示屏中β值
交流电压的测量
首先将档位打到交流750v上，将红表笔插在VΩ插 孔上，黑表笔插com插孔上，开始测量交流电压，正常为220V 左右。
二极管测量
二极管的测量
1.红表笔插入VΩ孔 黑表笔插入COM孔
2.转盘打在(
)档，判断正负
3.红表笔接二极管正黑表笔接二极管负
4.读出LCD显示屏上数据
5.两表笔换位，若显示屏上为“1”正常；否则此管被击穿
交流电流的测量
1）测量步骤 1.断开电路，黑表笔插入com端口，红表笔插入mA或者20A端口 2.功能旋转开关打至A~(交流)，并选择合适的量程 3.断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔， 经万用表黑表笔流出，再流入被测线路中，接通电路读出LCD显示屏数字。 2）注意 A.测量方法与直流相同，不过档位应该打到交流档位 电流测量完毕后应将红笔插回 “VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电 源会在“一缕青烟冲上云霄 ”－－报废 B.如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降. C.如果显示器只显示“1”，表示过量程，功能开关应置于更高量程.表示最大输入电流为 200mA，过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过 15秒.
万用表面板功能介绍
通断测量
通断测量
首先将档位打到二极管和通断档位上，将红表笔插ห้องสมุดไป่ตู้VΩ插孔上，黑表笔插com插孔上，选择 蜂鸣档，可以测量通断。0为短路状态（蜂鸣器响），OL为无穷大断路状态。 （蜂鸣档测试两点间阻值小于90欧姆蜂鸣响）
电阻测量
1）测量步骤
首先红表笔插入VΩ孔 黑表笔插入COM孔；量程旋钮打到“Ω”量程档适当位置；分别用红黑表 笔接到电阻两端 金属部分，读出显示屏上显示的数据。
看到档位旁有一排小插孔，分为PNP和
NPN管的测量。前面已经判断出管型，将基极插入对应管
型“b”孔，其余两脚分别插入“c”，“e”孔，此时可
以读取数值，即β值；再固定基极，其余两脚对调； 比较
两次读数，读数较大的管脚位置与表面“c”，“e”相对
应。
直流电流测量
直流电流的测量 1）测量步骤
1.断开电路，黑表笔插入com端口，红表笔插入mA或者20A端口。 2.功能旋转开关打至A-(直流)，并选择合适的量程。 3.断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔，
1*当没有连接好时，例如开路情况，仪表显示为“1” 2*当检查被测线路的阻抗时，要保证移开被测线路中的所有 电源，所有电容放电.被测线路中，如有电源和储能元件， 会影响线路阻抗测试正确性。
交直流电压测量
交直流电压的测量
根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔 插入COM孔，并将表笔与被测线路并联，读数即显示。 例：测量9V叠层电池电压值 首先将档位打到直流20V上，将红表笔插在VΩ孔上， 黑表笔插com插孔上，开始测9v电池电压。红表笔接 正极，黑表笔接负极，测量结果10v左右，说明电池是好的。
二极管正负好坏判断
红表笔插入VΩ孔 黑表笔插入COM孔转盘打在(
)档然
后颠倒表笔再测一次。测量结果如下：
如果两次测量的结果是：一次显示“1”字样，另一次显示零点
几的数字。那么此二极管就是一个正常的二极管，假如两次
显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅
材料为0.6-0.8V左右；锗材料为0.2-0.3V左右，根据二极管的特性，可以判断此时红表笔接的
目录
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
胜利万用表VC890D、VC890C+说明书
经万用表黑表笔流出，再流入被测线路中，接通电路读出LCD显示屏数字。
2）注意
1.估计电路中电流的大小。若测量大于200mA的电流， 则要将红表笔插入“20A”插孔并将旋钮打到直流 “20A”档；若测量小于200mA的电流，则将红表笔 插入 “mA”插孔，将旋钮打到直流200mA以内的合 适量程。 2.将 万用表串进电路中，保持稳定，即可读数。若显 示为“1.”，那么就要加大量程；如果在数值左边出 现“-”，则表明电流从黑表笔流进万用表部分。 其余与交流注意事项大致相同。
