蒸汽管道安装监理实施细则1. 引言蒸汽管道是工业生产中重要的能源输送设备，其安装质量直接关系到工业生产的安全和效率。
为了确保蒸汽管道的安装符合规范要求，需要进行监理工作。
本文将介绍蒸汽管道安装监理的实施细则，包括监理人员的职责、监理流程和监理要点等内容。
2. 监理人员的职责蒸汽管道安装监理人员是负责对蒸汽管道安装工程进行全过程的监督和检查的专业人员。
他们的职责包括：2.1. 监督施工现场的整体情况，确保施工场地符合要求并具备安全条件；2.2. 检查蒸汽管道安装施工图纸的符合性，确保施工过程与设计图纸相符；2.3. 检查施工过程中的材料选择和质量控制，确保材料符合相关标准；2.4. 检查焊接工艺和焊接质量，确保焊缝的牢固性和密封性；2.5. 检查管道安装的水平和垂直度，确保管道安装的准确性；2.6. 检查蒸汽管道系统的调试和试运行过程，确保系统运行的稳定性和安全性。
3. 监理流程蒸汽管道安装监理的流程主要包括以下几个环节：3.1. 准备阶段：监理人员在施工前应仔细研读设计图纸和相关技术规范，了解项目的要求和特点。
与施工单位进行沟通，明确监理工作的时间安排和任务要求。
3.2. 施工阶段：监理人员在施工过程中进行现场检查，对施工质量进行监控。
监理人员应随时与施工单位和设计单位进行沟通，及时解决施工中的问题。
3.3. 完工阶段：监理人员对已完成的蒸汽管道进行全面检查，核实施工过程中的数据和记录。
对测试数据和试运行情况进行审核，确保系统的安全性和可靠性。
4. 监理要点4.1. 材料检查：监理人员应检查蒸汽管道材料的质量和符合性，包括管道、法兰、阀门等。
对于质量不合格的材料，要及时予以返工或更换。
4.2. 焊接质量控制：监理人员应检查焊接工艺的合理性和焊缝的质量。
要求焊接工艺符合相关标准，焊缝的牢固性和密封性要符合要求。
4.3. 安装位置准确性：监理人员应检查管道的水平和垂直度，确保管道安装的准确性，避免因安装不准确导致系统故障或泄漏。
19吹灰系统设备及管道安装工艺标准ok

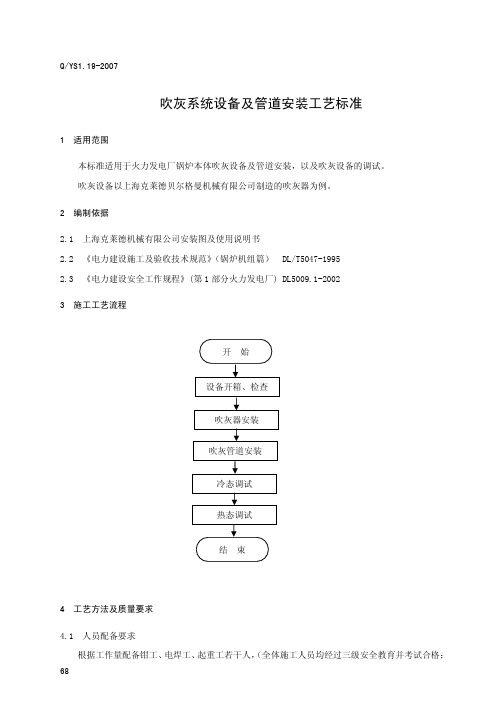

吹灰系统设备及管道安装工艺标准1适用范围本标准适用于火力发电厂锅炉本体吹灰设备及管道安装，以及吹灰设备的调试。
吹灰设备以上海克莱德贝尔格曼机械有限公司制造的吹灰器为例。
2编制依据2.1上海克莱德机械有限公司安装图及使用说明书2.2《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-19952.3《电力建设安全工作规程》(第1部分火力发电厂)DL5009.1-20023施工工艺流程4工艺方法及质量要求4.1人员配备要求根据工作量配备钳工、电焊工、起重工若干人，（全体施工人员均经过三级安全教育并考试合格；68焊工经焊前练习确认合格；高空作业人员经体检合格，能适应高处作业的要求）。
4.2机械及施工工具配置设备倒运、清点需用的低架运输车，起吊设施（龙门吊或其它吊车）能满足需要，安装时吊车能满足吊装需求，直流电焊机配置能满足焊接要求。
施工工具应准备水平管、割把、盘尺、盒尺、以及2吨倒链等，角磨、榔头、撬杠、记号笔等常备工具。
4.3设备清点、检查。
清点吹灰器及附件数量、规格，复查尺寸是否符合图纸要求，管接头和插座装配是否符合规定；检查管子表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷，如外表面缺陷超过管子规定厚度的10%以上时，应上报进行处理.4.4作业方法及要求4.4.1吹灰器的安装a)炉墙接口箱应装在炉壁的波型箱上，保持绞接螺栓的通孔绝对水平是非常重要的，可避免吹灰器倾斜。
此板定位后，应牢固地焊在波形箱上。
b)从吹灰器前端板上取下绞接销。
c)喷头要置于墙箱内，前吊挂装置插入炉墙接口箱。
d)插入绞接螺栓，吹灰器前端可吊挂在炉墙接口箱上。
e)吹灰器后部支吊必须装在支架上，或者使吹灰器的装设位置能在三轴线方向上固定（轴向，垂直与水平）。
f)用吊车将吹灰器吊起，使螺杆可插入支架的支吊孔，吹灰器安全就位。
g)螺杆必须能在吹灰器轴线方向上移动，这样吹灰器就被放置在与炉壁成规定角度上，而且喷嘴也可进入炉内规定的距离。
蒸汽管道安装监理实施细则
南京生物医药谷加速器二期项目蒸汽及凝水系统工程监理实施细则编制：审批：江苏金丰华工程监理咨询有限公司年月一、工程概况本工程名称为南京生物医药谷加速器二期项目。
其设计内容与范围如下：本工程为南京生物医药谷加速器二期项目中厂房一—厂房九（厂房编号为201—209）各楼层空调和工艺用户蒸汽及凝水输送预留主管道的设计。
即0.6MPa（G）饱和和蒸汽主管从园区室外地下车库东面的侧墙进入蒸汽机房，蒸汽在机房内经入户总计量和减压至0.35MPa（G）过热蒸汽，再经蒸汽分汽缸分配后分三路供汽主管送至各单体。
蒸汽和凝水支管通过各栋厂房的预留竖直管道井进入各楼层，其中厂房四（厂房编号204）进户蒸汽及蒸汽凝水管道上仅安装切断阀，其余每栋厂房各楼层的入户蒸汽支管上安装流经方向依次装有蒸汽计量表和切断阀，在同层的凝水管道上安装有切断阀。
每栋厂房各楼层的蒸汽计量表后，凝水切断阀后的管道由空调和工艺用户自行设计和安装。
本工程蒸汽主要用于空调用户的加热和加湿用途和工艺用户的加热用途。
为保证蒸汽计量的正确性，每栋厂房各楼层的蒸汽计量表均带有温度和压力补偿；蒸汽流量表的抄见数可在每栋厂房的挂表间集中显示，并能在园区控制室的计算机上实现显示、累计和打印等功能。
二、设计、施工、验收执行主要标准（1）《机械设备安装工程施工及验收通用规范》GB50231-2009（2）《工业金属管道工程施工规范》GB50235-2010（3）《现场设备、工业管道焊接工程施工规范》GB50236-2011（4）《工业金属管道工程施工质量验收规范》GB50184-2011（5）《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010（6）《通风与空调工程施工质量验收规范》GB50243-2002三、蒸汽管道施工（1）管材：本工程蒸汽管道选用输送流体用无缝钢管（20#），应符合现行国家标准规定。
（2）管道连接方法及安装要求管道安装前应用压缩空气吹除脏物，然后用四氯化碳（CCL4）将管内擦洗干净。
吹灰器及吹灰蒸汽管道安装监理实施细则
