变电所综合自动化的概念及特点
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用先进的信息技术和自动控制技术，对变电站的设备和系统进行集成管理和智能化控制的一种技术手段。
通过自动化系统的应用，可以提高变电站的运行效率、安全性和可靠性，降低运维成本，实现对电网的快速响应和精确控制。
一、变电站综合自动化的概述变电站综合自动化是指将各个设备和系统通过网络连接起来，实现数据的采集、传输、处理和控制，从而实现对变电站的全面监控和智能化管理。
综合自动化系统包括监控系统、保护系统、自动化控制系统、通信系统等，通过这些系统的协同工作，可以实现对变电站的运行状态进行实时监测和控制。
二、变电站综合自动化的功能和特点1. 实时监测功能：通过传感器和监测设备对变电站的各个参数进行实时采集和监测，包括电压、电流、温度、湿度等参数，对变电站的运行状态进行实时监测和分析。
2. 故障诊断功能：通过自动化系统对变电站的设备和系统进行故障诊断，及时发现和排除故障，提高设备可靠性和运行效率。
3. 远程控制功能：通过通信系统实现对变电站设备的远程控制，可以远程操作设备的开关、调节参数等，提高运维效率和安全性。
4. 数据管理功能：通过自动化系统对变电站的数据进行采集、存储和分析，可以生成各种报表和图表，为运维决策提供科学依据。
5. 智能化管理功能：通过自动化系统对变电站的设备和系统进行智能化管理，实现设备的自动化控制和优化调度，提高电网的运行效率和稳定性。
三、变电站综合自动化的应用案例1. 变电站监控系统：通过监控系统实现对变电站设备的实时监测和远程控制，可以实时获取设备的运行状态和参数，及时发现故障和异常情况，并进行相应的处理和修复。
2. 变电站保护系统：通过保护系统实现对变电站设备的故障诊断和保护，可以及时切除故障设备，保证电网的安全运行。
3. 变电站自动化控制系统：通过自动化控制系统实现对变电站设备的自动化控制和调度，可以根据电网负荷和运行状态进行智能调节，提高电网的运行效率和稳定性。
变电站综合自动化概述
1.2 变电站综合自动化的优越性
型号 CSC2000 V2
BSJ-2200 RCS-9000 RCS-9600/9700 PS 6000 PowerComm2000 CBZ-8000
生产厂家 北京四方 南瑞科技
南瑞 南瑞继保 国电南自 上海惠安 许继自动化
பைடு நூலகம்
监控机操作系统 Windows/UNIX
UNIX UNIX UNIX/Windows Windows UNIX Windows/Linux
人（受值班人员的技术水平等条件 计算机（按规定程序执行） 影响正确性、可靠性）
模拟式（表计指针式，误差大） 数字指示（监控系统上）
信号系统 其他
灯光（光字牌）、音响（电笛、电 告警信息、报文、音响（电笛、电铃）
铃），为一对一信息。
、语音，信息共享，一对多信息。
占地面积大，控制室设备复杂。 占地面积小，控制室设备简单。
➢ 为了掌握系统运行状态，需要对有关电气量进行连续测量，供运行监视、记录 ➢ 为了保障变压器、输电线路安全运行，需要实现过流、过压等故障的安全保护 ➢ 为了向电网调度提供系统运行状态，需要将运行信息向上级调度传送 ➢ 为了提供合格的电能，需要进行有关的控制调节
第2页/1共48页
1.1 变电站综合自动化的基本概念
第4页/3共48页
1.2 变电站综合自动化的优越性
比较项目
常规变电站
综合自动化变电站
继电保护及自动 大多电磁型、小规模集成电路型、 微机型或大规模集成电路型
装置
晶体管型
二次信息传输设 备
处理核心
指示仪表
大量电缆，传输模拟信号，强电传 网线、光纤，传输数字信号，弱电传输 输（信息量小、灵活性差、可靠性 低、功耗大）
变电站综合自动化
变电站综合自动化引言概述：随着科技的不断发展，变电站综合自动化已经成为电力系统中的重要组成部份。
它通过应用先进的控制技术和自动化设备，实现对变电站的监控、保护、测量和控制等功能，提高了电网的可靠性和运行效率。
本文将从五个大点来详细阐述变电站综合自动化的相关内容。
正文内容：1. 变电站综合自动化的基本概念1.1 变电站综合自动化的定义和目标1.2 变电站综合自动化的基本原理和工作流程1.3 变电站综合自动化的关键技术和设备2. 变电站综合自动化的功能和优势2.1 变电站综合自动化的监控功能2.2 变电站综合自动化的保护功能2.3 变电站综合自动化的测量和控制功能2.4 变电站综合自动化的故障诊断和恢复功能2.5 变电站综合自动化的数据管理和分析功能3. 变电站综合自动化的应用领域3.1 变电站综合自动化在电网调度中的应用3.2 变电站综合自动化在电力负荷管理中的应用3.3 变电站综合自动化在电力市场交易中的应用3.4 变电站综合自动化在电力设备运维中的应用3.5 变电站综合自动化在电力安全管理中的应用4. 变电站综合自动化的发展趋势4.1 变电站综合自动化的智能化发展趋势4.2 变电站综合自动化的网络化发展趋势4.3 变电站综合自动化的数字化发展趋势4.4 变电站综合自动化的可靠性和安全性发展趋势4.5 变电站综合自动化与新能源的融合发展趋势5. 变电站综合自动化的挑战和应对策略5.1 变电站综合自动化面临的技术挑战5.2 变电站综合自动化面临的安全挑战5.3 变电站综合自动化面临的管理挑战5.4 变电站综合自动化面临的人材挑战5.5 变电站综合自动化的应对策略和未来发展方向总结：综合自动化技术的应用使得变电站的运行更加智能化、高效化和安全化。
通过对变电站综合自动化的基本概念、功能和优势、应用领域、发展趋势以及挑战和应对策略的详细阐述，我们可以看到变电站综合自动化在电力系统中的重要性和广泛应用。
未来，随着科技的不断进步，变电站综合自动化将会继续发展，为电力系统的稳定运行和可持续发展做出更大的贡献。
牵引变电所概念(29)
220V
直流
220V UPS
调度主站系统
其它自动化系统
调制解调器
GPS 钟 20:35:43
交/直流切换 系统主电源
通讯切换装置
通讯控制器 A CC700
通讯控制器 B CC700
48VDC
100k/s
CANBus
R701
R702
R703
R704
R705
组屏
R706
组屏
组屏
组屏
组屏
变电站二次回路
增效
调度室 自动化主站系统
远方自动化系统
变电站控制室
RTU 屏
YX 屏
ES60
YK 屏 YKX
YKX
交直流电 源切换及 防雷装置
UPS
遥控接线
电度接线
遥测接线
遥信接线
配电屏
交流 220V
直流屏
直流 220V
电度表屏
脉冲 电度表
变送器屏
有功/无功 电流/电压 电量/档位 直流/温度
其它等
中央信号屏
多种 指示信号

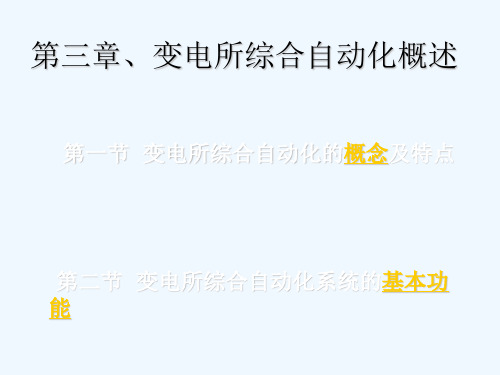

第三章、变电所综合自动化概述
第一节 变电所综合自动化的概念及特点
第二节 变电所综合自动化系统的基本功 能
一、述
变电站综合自动化是将变电站的二次设备经 过功能的组合和优化设计，利用先进的计算机技 术、现代电子技术、通信技术和信号处理技术， 实现对全变电站的主要设备和输、配电线路的自 动监视、测量、自动控制和微机保护，以及与调 度通信等综合性的自动化功能
行集中监控。
是
分
分层是把变电所的一、
散
二次设备大致分为三个
和
物理层，即站级管理层、
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用先进的信息技术和自动控制技术，对变电站的各个系统进行集成和自动化控制，以提高变电站的运行效率、可靠性和安全性。
本文将从变电站综合自动化的概念、应用场景、技术要点和发展趋势等方面进行详细介绍。
一、概念变电站综合自动化是指利用计算机、通信、控制和监测技术，对变电站的电力系统、通信系统、保护系统、监控系统等进行集成和自动化控制，实现对变电站设备的远程监控、自动化操作和智能化管理。
二、应用场景1. 变电站运行管理：通过对变电站各个系统进行集成和自动化控制，实现对变电站设备的远程监控、自动化操作和智能化管理，提高变电站的运行效率和可靠性。
2. 电力系统调度与控制：利用自动化技术对电力系统进行调度和控制，实现对电力系统的优化运行，提高电力系统的稳定性和安全性。
3. 电力负荷管理：通过对电力系统的负荷进行实时监测和预测，实现对电力负荷的合理调度和管理，提高电力系统的供需平衡和能源利用效率。
4. 电力设备保护：利用自动化技术对电力设备进行保护和监测，实现对电力设备的故障检测、故障定位和故障恢复，提高电力设备的可靠性和安全性。
三、技术要点1. 数据采集与传输：通过传感器、智能终端等设备对变电站各个系统的数据进行采集，并通过通信网络将数据传输到监控中心或远程终端。
2. 数据处理与分析：对采集到的数据进行处理和分析，提取有用的信息，并进行故障诊断、负荷预测、设备状态评估等分析。
3. 控制与操作：通过控制系统对变电站设备进行远程控制和操作，实现对变电站的自动化运行和智能化管理。
4. 安全保护与应急响应：建立完善的安全保护机制，包括设备保护、数据安全、网络安全等，同时配备应急响应措施，确保变电站的安全运行。
四、发展趋势1. 物联网技术的应用：随着物联网技术的发展，变电站综合自动化将与物联网技术相结合，实现对变电站设备的智能化监测和控制。
2. 人工智能技术的应用：利用人工智能技术对变电站的数据进行分析和处理，实现对变电站设备的智能化管理和优化运行。
变电站综合自动化系统概述
变电站综合自动化系统的典型硬件结构
变电站综合自动化系统的典型硬件结构说明1
• 微处理器（中央处理器）CPU是指挥中枢，计算机 程序的运行依赖于CPU来实现；
• ②电气型防误系统：是建立在二次操作回路上的 防误功能，一般通过断路器和隔离开关的辅助触 点连锁来实现，主要包括电气回路闭锁、电磁回 路闭锁、电气报警和高压带电显示装置等。
• ③微机五防：采用计算机技术，用于高压开关设 备防止电气误操作的装置，由主机、电脑钥匙、 编码锁具等功能元件组成。主要用于断路器、隔 离开关、接地刀闸、遮拦网门等。
特点： ①工作稳定，线性好，电路简单； ②抗干扰能力强，不受脉冲和随机高频噪音干扰； ③与CPU接口简单，工作不需要CPU控制； ④可以方便地实现多CPU共享一套VFC变换。
模拟量输出电路的组成
• 作用是把微机系统输出的数字量转换成模 拟量输出，核心元件是模/数转换器，锁存 器是用来保持数字量的稳定的。
变电站综合自动化系统的典型硬件结构说明2
• 定时器/计数器有两个用途一是用来触发采样信号， 引起中断采样；二是在V/F变换式A/D中，定时器/ 计数器是把频率信号转换为数字信号的关键部件。
• Watchdog主要作用是当自动化装置受到干扰导致 微机系统运行程序出轨、程序无法正常运行时，能 自动复位微机系统，使微机系统重新开始执行程序， 进行入正常运行轨道。
综合自动化监控系统的基本要求
• 实时 • 可靠 • 可维护 • 信息处理和输出技术先进 • 人机交流方便 • 通信可靠 • 信息处理和控制算法先进
第7章变电站的综合自动化简介
统的壁挂式主接线模拟板，被CRT屏幕上的实时主
接线画面所取代；传统的断路器分、合闸操作，被
用鼠标或键盘在CRT屏幕上的控制所取代。传统的
声、光报警信号，被CRT屏幕画面中闪烁文字提示
或语言报警所取代。
（4）运行管理智能化 智能化不仅表现在传统的自动化功能上，如自动 报警、电压和无功的自动控制、小接地电流系统的 单相接地的自动选线以及事故判别与记录等方面。
集中式
分层分 布式
适用于变电站的回 路数较少，一次设 备比较集中，信号 电缆不长，易于设 计、安装和维护的 中低压变电站。 适用于更新建设的 中、大型企业总降 压变电站。
分布分 散式
减少了二次设备和电缆、投 资少、安装调试简单、维护 方便、站地面积小、组态灵 活、可靠性高、抗干扰能力 强、扩展性和灵活性好。
更重要的是实现故障分析和恢复操作的智能化，以
及自动化系统本身的故障自诊断、自闭锁和自恢复
等功能。
（5）测量显示数字化
变电站实现综合自化后，利用庞大的监控系
统，改变了传统人工抄表记录和指针式仪表的测量，
取而代之的是用微机控制的打印机和CRT显示屏。
这不仅使得所有数据清晰可见，减轻了工作人员的
劳动强度，而且大大的提高了测量精度和管理的科
三、变电站综合自动化系统的基本功能
操作控制
人机联系 通信
微机保护 自诊断
返 回
7-2 变电站综合自动化的结构形式
一、集中式
这种结构按信息类 型划分功能，其系统功
能模块与硬件无关，各
功能模块的连接通过模 块化软件实现。 集中采集变电站的模拟量、开关量和数字量等 信息，集中进行计算和处理，完成系统的监视、保 护和控制等功能。
变电站综合自动化第一章
第一章变电站综合自动化系统概论第一节变电站综合自动化的概念及特点第二节变电站综合自动化的内容、主要功能第三节变电站综自系统的结构形式和配置第五节变电站综合自动化技术的发展方向第一节变电站综合自动化的概念及特点⏹一、常规变电站状况⏹电力系统的环节：发、输、配、用⏹变电站的基本作用：变换电压等级、汇集电流、分配电流、控制电能流向、调整电压⏹常规变电站的二次系统构成：⏹继电保护————保护屏⏹就地监控————控制屏⏹远动装置————中央信号屏⏹录波装置————录波屏⏹常规变电站的二次系统的缺点：⏹(1)安全性、可靠性不能满足现代电力系统高可靠性的要求。
⏹(2)二次系统的硬件设备类别杂，彼此相关性小，设备之间互不兼容。
⏹(3)设备使用大量电线电缆，安装调试工作量大。
⏹(4)维护工作量大，设备可靠性差，不利于提高运行管理水平和自动化水平。
⏹⏹二、变电站综合自动化的基本概念⏹变电站综合自动化是将变电站的二次设备(包括测量仪表、信号系统、继电保护、自动装置和远动装置等)经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。
⏹变电站综合自动化系统，即利用多台微型计算机和大规模集成电路组成的自动化系统，代替常规的测量和监视仪表，代替常规控制屏、中央信号系统和远动屏，用微机保护代替常规的继电保护屏，改变常规的继电保护装置不能与外界通信的缺陷。
⏹变电站综合自动化，“综合”二字含义：⏹两方面——横向综合和纵向综合。
⏹横向综合——指利用计算机将不同厂家的设备连在一起，替代或升级老设备的功能。
⏹纵向综合——通过通信等新功能，增强变电站内部、各控制中心之间的协调能力。
如：借助人工智能技术，在控制中心就可以实现对整个变电站的控制和保护系统进行在线诊断和事件分析。
⏹变电站综合自动化与一般自动化最大区别：自动化系统能否作为一个整体执行保护、检测和控制功能。
变电所综合自动化
变电所综合自动化前言随着科技的不断进步和电力行业的不断发展，变电所的综合自动化系统也越来越重要。
综合自动化系统可以提高变电所的运行效率、降低运维成本，并提供更加可靠的电力供应。
本文将介绍变电所综合自动化的概念、应用以及相关技术和挑战。
什么是变电所综合自动化？变电所综合自动化是利用现代信息技术和控制技术，对变电所进行集中监控、远距离控制和智能决策的自动化系统。
它通过传感器、执行器、监控系统和控制系统等设备，实现对变电所的设备、线路和电力系统的实时监测和控制。
综合自动化系统可以自动化实现对变电所的电力调度、故障检测和故障恢复、设备状态监测和维护等功能。
通过集中监控和智能决策，可以提升变电所的运行效率、减少停电时间，同时提高供电可靠性和安全性。
变电所综合自动化的应用1. 设备监测和维护综合自动化系统可以实时监测变电所的各种设备的健康状态，例如变压器、开关设备、保护设备等。
通过传感器采集设备的运行数据，可以实现对设备的远程监控、数据分析和故障预警。
这有助于及时发现设备的异常，提前进行维护和修复，减少设备故障对供电系统的影响。
2. 电力调度与运行管理综合自动化系统可以对变电所的电力系统进行实时监测，并提供电力调度和运行管理的功能。
通过对电力系统的监测和分析，可以实现对电力供需的准确预测，合理安排电力分配和调度。
此外，综合自动化系统还可以实现对变电所的运行参数的实时监测和记录，方便对运行情况进行分析和优化。
3. 故障检测与故障恢复综合自动化系统具有故障检测和故障恢复的功能。
当变电所发生设备故障或线路故障时，综合自动化系统可以及时检测到故障并提供相应的报警。
同时，系统可以自动根据预设的恢复策略进行相应的故障恢复操作，减少故障对供电系统的影响和停电时间。
4. 安全管理与事故预防综合自动化系统可以提供变电所的安全监测和事故预防的功能。
系统可以监测变电所的安全参数，例如电压、电流、温度等，并进行实时分析和报警。
同时，系统还可以根据安全规范和预设的规则，自动进行安全控制和事故预防，确保变电所的安全运行。
变电站综合自动化的内容和特点
变电站综合自动化的内容和特点一、综合自动化的定义综合自动化是指在高压变电站中应用先进的计算机技术、通信技术和现代仪器仪表等技术手段，利用各种传感器和执行机构对电力系统进行监视、保护、测量和控制。
其目的是增强高压变电站的自动化水平，提高电力系统的可靠性、经济性和安全性。
二、综合自动化的内容1.监视系统：通过各种传感器获取现场设备的运行状态信息，并在控制中心的计算机上进行处理和显示，以便进行人机交互、参数查询和故障诊断等操作。
2.保护系统：通过对各种设备安装保护继电器和保护装置，对电力系统进行可靠的保护，防止因电流过载、短路、接地或电网故障等原因造成设备损坏或事故的发生。
3.控制系统：通过计算机和现代仪器仪表对电力系统进行实时的控制和调节，可以对电压、电流、有功功率、无功功率等参数进行精确的控制和调节，从而实现电力系统的稳定运行。
4.测量系统：通过各种测量仪器和传感器对电力系统的各项参数进行测量，并将测量结果传输到控制中心的计算机上进行实时处理，实现对电力系统的精确测量和监控。
5.通信系统：通过计算机网络和现代通信手段将各个设备之间的信息传输和交换，从而实现设备之间的互联互通，保证整个电力系统的协调运行。
三、综合自动化的特点1.高度集成：综合自动化系统可以将监视、保护、控制、测量等功能进行高度集成，实现对电力系统的全方位的智能化管理。
2.高可靠性：综合自动化系统采用了先进的保护装置和现代计算机技术，在保证电力系统运行可靠性的同时，也大大提高了系统自身的可靠性。
3.高精度：综合自动化系统采用了现代的测量仪器和传感器，能够实现对各种电力参数的高精度测量和控制。
4.高效节能：综合自动化系统能够实现对电力系统的智能化管理，从而大大提高运行效率，实现能源的高效利用。
5.灵活扩展：综合自动化系统采用了现代化的计算机网络和通信技术，系统可以轻松地进行扩展和升级，提高了系统的灵活性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所综合自动化的基本功能
微机保护子系统的功能： ①高压输电线路的主保护 和后备保护； ②主变压器的主保护和后 备保护； ③无功补偿电容器组的保 护； ④母线保护； ⑤配电线路的保护； ⑥不完全接地系统的单相 接地选线。 微机保护子系统的功能： (1)它的工作不受监控系 统和其他子系统的影响 (2)具有故障记录功能 (3)具有与统一时钟对时 功能 (4)存储多种保护整定值 (5)当地显示与多处观察 和授权修改保护整定值 (6)设置保护管理机或通 信控制机，负责对各保护 单元的管理。
变电所综合自动化的基本功能
自动控制装置的功能 （1）电压、无功综合控制 （2）低频减负荷控制 （3）备用电源自投控制 （4）小电流接地选线控制
远动及数据通信功能
（1）系统内部的现场级间 的通信
（2）自动化系统与上级调 度的通信远
5.
4.
3.
2.
1.
变电所综合自动化的优越性
优越性
提高供电质量， 提高电压合格 率
提高变电站的 安全、可靠运 行水平
缩小变电站占 地面积，降低 造价，减少总 投资 。
减少维护工作量， 减少值班员劳动， 实现减人增效。
变电所综合自动化的优点
以全微机化的 新型二次设备 替代常规设备， 尽量做到硬件 资源、信息资 源共享。
变电所综合自动化 的概念及特点
06305110118
蔡翔
说课内容
变电所综合自动化的概念 变电所综合自动化的特点 变电所综合自动化优越性
变电所综合自动化的பைடு நூலகம்本功能
变电所综合自动化的概念
将变电站的二 次设备经过功 能的组合和优 化设计，利用 先进的计算机 技术、现代电 子技术、通信 技术和信号处 理技术
用不同的模块软件实现 常规设备的各种功 能， 用计算机局域网代替大 量信号电缆的连接，
简化了变电站 二次部分的硬 件配置，减轻 了安装施工和 运行维护工作 量，降低了变 电站总造价和 运行费用
变电所综合自动化的基本功能
基本功能
监控子系统的功能 微机保护子系统的功能 自动控制装置的功能 远动及数据通信功能
概念
实现对全变电 站的主要设备 和输、配电线 路的自动监视、 自动控制和微 机保护，以及 与调度通信等 综合性的自动 化功能。
运 行 管 理 智 能 化
操 作 监 视 屏 幕 化
测 量 显 示 数 字 化
分 级 分 布 式 、 微 机 化 的 系 统 结 构
功 能 综 合 化
变 电 所 综 合 自 动 化 的 特 点
