地震勘探解释上机作业
地震勘探资料解释
06 结论与展望
CHAPTER
地震勘探资料解释的挑战与对策
挑战
地震勘探资料解释面临诸多挑战，如复杂地 质构造、低信噪比、多解性等。
对策
采用先进技术手段，如高分辨率成像、多分 量地震数据处理、深度学习等，提高资料解 释的准确性和可靠性。
未来发展方向与技术革新
发展方向
未来地震勘探资料解释将更加注重多学科交 叉融合，加强地球物理、地质学、计算机科 学等多领域合作，共同推进地震勘探资料解 释技术的发展。
总结词
数据整理是预处理的第一步，主要任务是检查数据完整性，剔除异常值和缺失值，并对 数据进行分类和排序。格式转换则是将原始数据转换成统一格式，以便后续处理和分析。
详细描述
在进行地震勘探资料解释之前，需要对收集到的数据进行整理，确保数据完整、准确。这一步骤包括 检查数据的完整性，对缺失值和异常值进行处理。根据数据的类型和特性，将数据分类并排序，以便
地震勘探广泛应用于石油、天然气、矿产资源等领域，为地 质学家和工程师提供重要的地质资料，帮助确定地下资源的 分布和储量。
地震勘探资料解释的意义
地震勘探资料解释是将地震波测量数据转化为地质信 息的关键环节，是地震勘探工作的核心。
解释结果对于地质勘探、资源开发、环境保护等领域 具有重要意义，能够为矿产资源开发、油气田勘探、
通过对比不同地震记录的层位信息，确定地下岩层的空间位置和分布范围。
详细描述
层位对比法利用地震波在地下传播的时差信息，对不同地震记录进行层位标定和 对比，确定地下岩层的空间位置和分布范围，为地质构造和油气藏的勘探提供通过分析地震波的各种属性，如振幅、频率、相位等，推断地下岩层的物理性质和结构特征。
更好地进行后续分析。同时，为了便于处理和分析，需要将原始数据转换成统一的格式。

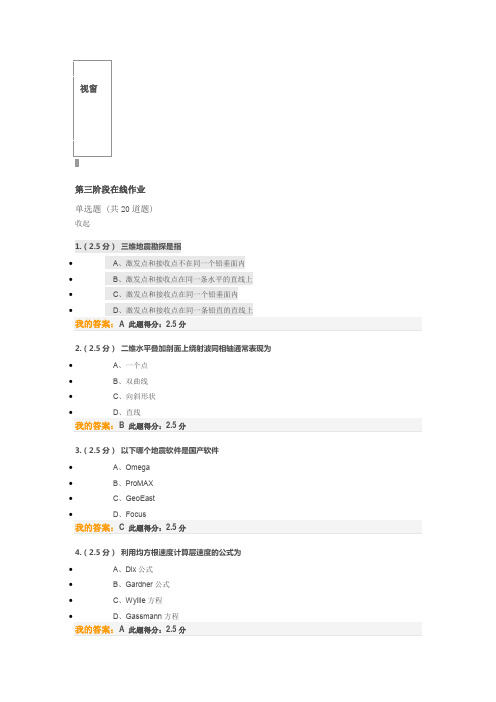

地震勘探原理第三阶段在线作业
视窗第三阶段在线作业单选题 (共20道题)收起1.（2.5分）三维地震勘探是指∙A、激发点和接收点不在同一个铅垂面内∙B、激发点和接收点在同一条水平的直线上∙C、激发点和接收点在同一个铅垂面内∙D、激发点和接收点在同一条铅直的直线上我的答案：A 此题得分：2.5分2.（2.5分）二维水平叠加剖面上绕射波同相轴通常表现为∙A、一个点∙B、双曲线∙C、向斜形状∙D、直线我的答案：B 此题得分：2.5分3.（2.5分）以下哪个地震软件是国产软件∙A、Omega∙B、ProMAX∙C、GeoEast∙D、Focus我的答案：C 此题得分：2.5分4.（2.5分）利用均方根速度计算层速度的公式为∙A、Dix公式∙B、Gardner公式∙C、Wyllie方程∙D、Gassmann方程我的答案：A 此题得分：2.5分5.（2.5分）利用测井资料对地面地震资料进行层位标定的原理为∙A、利用声波测井曲线与地面地震记录进行对比∙B、利用密度测井曲线与地面地震记录进行对比∙C、利用电阻率测井曲线与地面地震记录进行对比∙D、利用声波测井和密度测井及地震子波，采用褶积模型合成地震记录，与地面地震记录进行对比我的答案：D 此题得分：2.5分6.（2.5分）在叠加速度谱解释中，如下哪项描述不正确∙A、尽量拾取速度分析测量因子值最大的地方∙B、拾取的速度能够使CMP道集上反射波同相轴拉平程度最高∙C、解释得到的叠加速度一般随深度增大而增大∙D、叠加速度谱解释精度对后面计算层速度精度影响较小我的答案：D 此题得分：2.5分7.（2.5分）在页岩气开发中，目前采用哪项技术进行压裂监测∙A、地面多分量地震勘探技术∙B、VSP多分量地震勘探技术∙C、时间推移地震技术∙D、微地震监测技术我的答案：D 此题得分：2.5分8.（2.5分）地震测井主要用来测量∙A、平均速度∙B、均方根速度∙C、等效速度∙D、叠加速度我的答案：A 此题得分：2.5分9.（2.5分）均方根速度（）平均速度∙A、大于∙B、大于等于∙C、小于∙D、小于等于我的答案：B 此题得分：2.5分10.（2.5分）如下哪个地质体不会产生绕射波∙A、断层的断棱∙B、地层尖灭点∙C、不整合面突起点∙D、水平界面我的答案：D 此题得分：2.5分11.（2.5分）如下四个参数中，哪个参数能够最好地表征岩性∙A、纵波速度∙B、横波速度∙C、纵、横波速度比值或者泊松比∙D、密度我的答案：C 此题得分：2.5分12.（2.5分）如下四种计算速度的方法中，哪种方法能够得到地下三维速度信息∙A、实验室测量速度∙B、地震测井计算速速∙C、声波测井计算速度∙D、利用地面地震资料计算速度我的答案：D 此题得分：2.5分13.（2.5分）对于水平层状介质，叠加速度（动校正速度）等于∙A、平均速度∙B、均方根速度∙C、层速度∙D、视速度我的答案：B 此题得分：2.5分14.（2.5分）对于相同曲率凸界面，界面越深，叠加剖面上反射波同相轴范围∙A、不变∙B、越宽∙C、越窄∙D、先变窄后变宽我的答案：C 此题得分：2.5分15.（2.5分）岩层中的地震波速度受如下哪个因素影响较小∙A、岩性∙B、温度∙C、饱和度∙D、频率我的答案：D 此题得分：2.5分16.（2.5分）时深转换时采用哪个速度∙A、平均速度∙B、均方根速度∙C、等效速度∙D、动校正速度我的答案：A 此题得分：2.5分17.（2.5分）根据瑞雷准则，地震勘探纵向分辨力的极限是∙A、一个波长∙B、二分之一波长∙C、三分之一波长∙D、四分之一波长我的答案：D 此题得分：2.5分18.（2.5分）菲涅尔带大小用来描述∙A、垂向分辨力∙B、横向分辨力∙C、道间距∙D、偏移距我的答案：B 此题得分：2.5分19.（2.5分）设凹界面曲率半径为R、界面深度为H，则产生回转波的条件是∙A、R<h< li="">∙B、R=H∙C、R>H∙D、R>=H我的答案：A 此题得分：2.5分20.（2.5分）通常，利用地震速度很难预测哪个参数∙A、电阻率∙B、密度∙C、压力∙D、温度我的答案：A 此题得分：2.5分判断题 (共20道题)收起21.（2.5分）倾斜界面越深、角度越大、炮检距越大，则共中心点道集反射点分散越严重∙正确∙错误我的答案：错误此题得分：2.5分22.（2.5分）在三维地震资料解释中，通常会采用水平切片解释技术∙正确∙错误我的答案：正确此题得分：2.5分23.（2.5分）在地震勘探中，油气识别比构造勘探难度要大∙正确∙错误我的答案：正确此题得分：2.5分24.（2.5分）在相同频带宽度下，零相位子波的旁瓣比最小相位的小，因而分辨率低∙正确∙错误我的答案：错误此题得分：2.5分25.（2.5分）在进行地震资料层位解释前，需要进行层位标定∙正确∙错误我的答案：正确此题得分：2.5分26.（2.5分）地震勘探的核心问题之一是速度问题∙正确∙错误我的答案：正确此题得分：2.5分27.（2.5分）地震勘探需要利用观测地震资料获得地下介质物性参数，因此它是一个正问题∙正确∙错误我的答案：错误此题得分：2.5分28.（2.5分）地震测井测量层速度精度比声波测井测量层速度精度高∙正确∙错误我的答案：错误此题得分：2.5分29.（2.5分）地震测井测量平均速度精度比声波测井测量平均速度精度高∙正确∙错误我的答案：正确此题得分：2.5分30.（2.5分）地震资料存在垂直分辨率问题的原因是地震子波存在一定延续时间∙正确∙错误我的答案：正确此题得分：2.5分31.（2.5分）基准面静校正假设地震反射波在低速带中垂直传播∙正确∙错误我的答案：正确此题得分：2.5分32.（2.5分）当速度横向变化较小、观测面水平、炮检距较小时，共中心道集一次反射波和多次反射波的时距曲线可近似表示为双曲线形式∙正确∙错误我的答案：正确此题得分：2.5分33.（2.5分）最小相位子波反射时间在子波起跳处，而零相位子波在峰值（或谷值）处，零相位子波更利于解释∙正确∙错误我的答案：正确此题得分：2.5分34.（2.5分）气枪阵列是陆上勘探常用的一种震源组合方式∙正确∙错误我的答案：错误此题得分：2.5分35.（2.5分）波阻抗等于速度与密度的乘积∙正确∙错误我的答案：正确此题得分：2.5分36.（2.5分）褶积模型描述的是地震记录等于子波与反射系数的褶积∙正确∙错误我的答案：正确此题得分：2.5分37.（2.5分）视倾角大于真倾角∙正确∙错误我的答案：错误此题得分：2.5分38.（2.5分）通常在陆上近地表低速带、海水层中不会产生比较强的多次反射波∙正确∙错误我的答案：错误此题得分：2.5分39.（2.5分）陆上地震勘探常用震源为炸药震源和可控震源∙正确∙错误我的答案：正确此题得分：2.5分40.（2.5分）零相位子波是物理可实现的∙正确∙错误我的答案：错误此题得分：2.5分。
地震勘探仪器原理作业及最终答案.doc
地震勘探原理作业整理作业一1、地震勘探的三个阶段和每个阶段需要的设备？地震勘探基本上可分如下三个阶段：野外数据采集、室内资料处理、地震资料解释。
每一个阶段都需要相应的设备，地震勘探装备是地震勘探的物质基础。
需要的设备分别是：地震勘探仪器，大型计算机集群和交互的工作站。
2、地震勘探仪器的任务是什么？地震勘探仪器的任务是将由震源激发的，并经地层传播反射网地表的地震波接收并记诚下來3、地震勘探第一个阶段的成果是什么？地震勘探第一阶段的最终成果，就是地震勘探仪器产生的野外地震记录，它是资料处理和资料解释的原始依据和工作基础4、地震勘探仪器大致分为哪几代？地震勘探仪器经历了六代：第一代：模拟光点记录地震仪第二代：模拟磁带记录地震仪第三代：集中控制式数字地震仪第四代：分布式遥测地震仪第五代：新一代分布式遥测地震仪第六代：全数字地震仪5、地震信号有效范围是0.001毫伏-100毫伏，要求地震勘探仪器的动态范围至少为多少？DR=201og（V max/V min）=201og（l00/0.001）=1OOdB，仪器动态范围为0-1 OOdB 6、对于一个满量程为4096毫伏的10位二进制电压表，输入信号电压为2231.5毫伏，转换的二进制数据是（不含符号位）多少位，量化电平是多少毫伏？输入信号电压〉1/2满谧程，所以转挽的二进制数据是10位的量化电平q=V FSR/2N=4096mV/2,（）=4mV 7、叙述地震波的运动学和动力学特征？运动学特征：反射波到达时间有关的特征，如到达时间、速度等，称为运动学特征。
动力学特征：地震波的波形特征称为动力学特征，它包拈振幅特征和频率特征。
8、叙述采样定理。
用低通滤波器从离散信号屮恢a原信号的条件是采样频率（《大于信号最高频率（f m）的两倍。
作业二1、叙述讲过的四种地震勘探检波器的种类，并说明哪种检波器是速度检波器，哪种检波器是加速度检波器。
速度检波器：电动式地震检波器、涡流式地震检波器加速度检波器：压电式地震检波器、数字地震检波器-MEMS加速度传感器2、叙述电动式检波器的性能参数？1、失真度（畸变系数）检波器是一线性振动系统，按理想状态，它的输出应当是一纯正的正弦波，但是由于种种原因，在它的上面总含有其它的倍频于它的高频成分，使其看上去就不那么纯，这就叫做检波器的失真度。
课程设计报告(模板)
《地震勘探课程设计》报告院系班级学生学号指导教师完成日期2014年3月12日长江大学工程技术学院目录一、课程设计目的 (3)二、课程设计的容 (3)三、课程设计原理 (3)四、工区数据 (4)五、课程设计步骤 (5)1、建立工区 (5)2、资料加载 (8)3、层位标定和层位追踪 (10)4、断层解释 (13)5、构造图绘制 (14)六、心得体会 (15)一、课程设计目的地震勘探解释课程设计是我们勘查技术与工程专业和资源勘查工程专业教学中的一个重要的实践性训练环节，通过上机实际操作，训练我们对地震资料进行常规构造解释的实际能力，最终使我们达到：学会利用地震解释软件来进行地震数据的加载，地震层位的标定，地震层位的追踪对比，在地震资料上分析和解释各种断层，以及地震构造图的编制方法。
同时，还要学会综合地震地质资料对构造解释结果进行分析，进而对含油气有利地带进行评价和预测，最终编制成果报告。
二、课程设计的容本次课程设计是理论联系实际的具体表现，是培养学生分析问题、解决问题能力的一个必不可少的环节，主要分为两部分：一、通过对地震资料解释软件Discovery的使用，追踪解释层位数据；二、通过surfer软件学习成图。
使学生对地震常用的解释软件有一个初步的认识，能为毕业后从事地震勘探工作奠定良好的基础。
地震解释课程设计是勘查技术与工程专业教学中的一个重要的实践性训练环节。
通过实验主要训练学生对地震资料进行常规构造解释的实际能力，具体要使学生达到：1．了解人机联作的基本知识；2．初步学会地震解释软件的操作流程（工区建立、资料加载、合成记录制作、层位标定、层位追踪、断层解释、断点组合）；3. 进一步巩固和掌握地震资料解释的基本功；4．初步学会地震成果的地质分析；5．初步学会编写地震资料解释文字报告；6. 尽量利用所学的知识和得到的成果图写出建议钻探的井位及其依据。
三、课程设计原理地震资料解释是将地震信息转换成地质信息。
地震勘探习题及解答
地震勘探习题及答案绪论一、名词解释1.地球物理方法(Exploration Methods): 利用各种仪器在地表观测地壳上的各种物理现象，从而推断、了解地下的地质构造特点，寻找可能的储油构造。
它是一种间接找油的方法。
特点：精度和成本均高于地质法，但低于钻探方法。
2、地震勘探：就是利用人工方法激发的地震波(弹性波)，研究地震波在地层中传播的规律，以查明地下的地质构造，从而来确定矿藏（包括油气、矿石、水、地热资源等）等的位置，以及获得工程地质信息。
二、简答题1、了解地下资源信息有那些主要手段。
（1）、地质法（2）、地球物理方法（3）、钻探法（4）、综合方法：地质、物探(物化探)、钻探结合起来，进行综合勘探。
其中，地质法贯穿始终，物探是关键，钻探是归宿。
2 有几种主要地球物理勘探方法，它们的基本原理。
地球物理勘探方法是以岩矿石(或地层)与其围岩的物理性质差异为物质基础，用专门的仪器设备观测和研究天然存在或人工形成的物理场的变化规律，进而达到查明地质构造寻找矿产资源和解决工程地质、水文地质以及环境监测等问题为目的勘探，叫地球物理勘探，简称物探。
相应的各种勘探方法，叫地球物理勘探方法，简称为物探方法，有地震勘探、重力勘探、磁法勘探、电法勘探、地球物理测井。
（1）重力勘探：利用岩石、矿物(地层)之间的密度差异，引起重力场变化，产生重力异常，用重力仪测量其异常值，根据异常变化情况反演地下地质构造情况。
（2）磁法勘探：利用岩石、矿物(地层)之间的磁性差异，引起磁场变化，产生磁力异常，用磁力仪测量其异常值，根据异常变化情况反演地下地质构造情况。
（3）电法勘探：利用岩石、矿物(地层)之间的电性差异，引起电(磁)场变化，产生电性异常，用电法(磁)仪测量其异常，根据异常变化情况反演地下地质构造情况。
（4）地震勘探：利用岩石、矿物(地层)之间的弹性差异，引起弹性波场变化，产生弹性异常(速度不同)，用地震仪测量其异常值(时间变化)，根据异常变化情况反演地下地质构造情况。
《地震勘探原理》授课内容和作业
《地震勘探原理》授课内容和作业勘查技术与工程专业《地震勘探原理》课程1.主要授课内容2.三次书面作业3.闭卷考试范围中国石油大学（北京）地球物理与信息工程学院2013年3月第一章绪论1. 地球物理勘探的概念及分类2. 地震勘探勘探的概念3. 地震勘探勘探的基本原理4. 地震勘探的三个环节第二章地震波运动学1.基本概念●各种介质的概念●波动、弹性波、地震波、波前、波后、波面、振动曲线（地震记录）、波形曲线（波剖面、波场快照）●波长、视波长、速度、视速度、周期、频率●体波、面波、纵波、横波●反射波、透射波、直达波、滑行波、折射波●波阻抗、时距曲线、动校正、正常时差、回折波●VSP、上行波、下行波2.基本原理、定理●惠更斯原理、费马原理、Snell定理3.时距曲线●直达波时距曲线●一个水平界面、一个倾斜界面反射波时距曲线●一个水平界面折射波时距曲线●水平层状介质透过波、反射波垂直时距曲线4.单炮记录中各种波的识别第三章地震资料采集方法与技术一、野外工作概况1.野外地震勘探工作包括试验工作和生产工作2.试验工作的内容3.生产工作的内容4.干扰波的调查方法5.干扰波的类型及特点6.规则干扰与随机干扰的比较7.海洋地震勘探特点：空气枪激发（气枪阵列）、压力检波器（水听器）接收、需要导航定位、多次波（交混回响、鸣震）严重、施工高效方便二、野外观测系统1.测线布置的两点基本要求2.不同勘探阶段的测线布置3.基本概念：观测系统、覆盖、多次覆盖、变观、共炮点、共中心点、共接收点、共炮检距4.观测系统的图示方法三、地震波的激发与接收1.常用震源、常用检波器2.地震波激发要求3.地震波接收要求、检波器埋置要求、道间距选择原则4.可控震源记录的特点：地震波到达时间为峰值时间、主频较低、环保四、低速带的测定与静校正1.低速带的概念、低速带对地震波传播的影响2.静校正的概念五、地震组合法1.有效波和干扰波的四个主要差别2.野外组合的目的、组合形式3.检波器组合压制规则干扰波的基本原理4.描述随机干扰的三个统计参数、检波器组合对随机干扰的统计效应5.检波器组合的频率特性、平均效应6.确定检波器组合参数的方法7.检波器不等灵敏度组合、检波器面积组合、震源组合的方法、目的六、多次覆盖技术1.基本概念：全程多次波、层间多次波、虚反射、动校正、动校正量、动校正剩余时差2.共中心点（共反射点）反射波时距曲线推导（一个水平界面、一个倾斜界面）3.多次叠加压制多次波、随机干扰的基本原理，多次叠加的目的4.多次叠加的振幅特性、频率特性、统计效应5.动校正速度大小对动校正效果的影响、倾斜界面共中心道集反射点的分散6.选择观测系统参数的原则和步骤7.主要采集参数的选择原则第四章地震波速度1. 地震波岩层速度与各种因素的关系2. 层速度、平均速度、均方根速度、等效速度、叠加速度的概念及公式3. 各种速度的相互关系、Dix公式推导4. 三种计算层速度的方法（地面地震、地震测井、声波测井）第五章地震资料解释的理论基础1.基本概念：子波、褶积模型、绕射波、物理地震学、菲涅耳带、偏移、分辨力、最小相位子波、混合相位子波、最大相位子波、零相位子波、回转波2.单炮记录上各种波的识别3.水平叠加时间剖面的特点4.弯曲界面反射波的特点5.单炮记录、叠加剖面上绕射波的特点6.地震勘探分辨力的概念（垂向分辨力、横向分辨力）、分辨力的极限、影响分辨力的因素和提高分辨力的方法、子波对分辨力的影响7.叠加剖面存在的问题、偏移的目的、地震偏移的基本原理8.一个简单的地震资料处理流程第六章总结1.地震勘探的分类2.三维地震勘探的优点3.三维观测系统设计的要求4.三维地震野外采集过程第七章总结1.地震资料解释的概念2.地震资料在油气勘探开发中应用三次书面作业1.利用费马原理证明斯奈尔定理2.观测系统综合平面图：P489习题143.绘制自激自收剖面：P496习题31闭卷考试范围第1章至第7章（斜体内容不作要求）三次书面作业。
地震勘探资料解释
③ 配合钻井、合成地震记录，推断反射层位的地质属性，重点 对比与油气有关的层位，
④ 还需考虑区域地质构造特征，注意选择来自不整合面上的反 射和能控制不同地质年代的特征，由浅→深的某些层次。
§3 时间剖面的对比
2．反射层位的代号 对选出的标准层，由浅至深依次编号。
层位代号 通常用““， Tx "T"代表反射 波 , 下标"X"代表具体 层位编号 ; 如T1 ,T2 ,T3 , ,TA ,TB ,TC , . 或用“ Xy ”表示; T y 1 ,2 ,3 , 这时, Tx 代表某一 层位 ,
标志和波的对比原则，进行对比。
3.复杂剖面解释
对重点区块的复杂剖面段（如断层、尖灭、扰曲、不整合、岩 性变化等）及特殊现象，需要进行特殊处理，利用各种地震信 息综合解释，并采用地震模拟技术，反复验证，求得对地下复 杂体的正确解释。
§2 构造解释的一般过程
三、空间（平面）解释
各种平面图件是地震勘探的最终结果，包括：
③ 通过数字处理完成界面的空间归位，再经时深转换， 得到偏移归位后的深度剖面和构造图等。
④ 自动模拟技术的广泛应用；（正反演模型分析、合 成地震记录等方法，已成为核实解释成果的最可信赖 的手段，并取得各种地震参数）
绪
2．解释工作与处理密切配合
言
解释人员需具备计算机处理程序的知识，了解程序 功能，参数的选择及处理效果的影响等。提出处理 意见。 利用 “三高”地震处理资料，从单一构造解释扩 展到地层解释、岩性解释，并能直接作出油气检测。 地震解释：要结合地质、钻井、各种物探资料； 地层、岩性解释：如为建立测区构造沉积模式、进 行油气资源评价时，要结合区域地质、石油地质的 资料，也要重磁电地、资源卫星等资料）
地震勘探数据解释
地震勘探数据解释地震勘探是一种广泛应用在地质、石油勘探以及地震灾害预测等领域的技术手段。
通过对地震波在地下传播的特性进行研究和分析，可以获取到地下结构的信息。
而地震勘探数据解释就是对采集到的地震数据进行分析和解读，从而对地下结构进行成像和识别的过程。
地震勘探数据解释的主要目标是分析地震数据中蕴含的地下信息，如地层构造、地质界面、岩性变化等，以及预测和定位可能存在的矿藏或化石遗迹。
这项工作的关键是将获取到的地震数据与地质模型进行匹配，通过解释和解码数据中的信息来还原地下结构和性质。
在进行地震勘探数据解释前，首先需要进行数据处理和预处理。
这一步骤包括数据去噪、滤波、纠正和校正等操作，以提高数据质量和准确性。
随后，通过地震数据的时距曲线和振幅曲线等特征，可以对地下地质结构进行初步分析。
地震勘探数据解释的方法和技术有很多，具体可以根据勘探需求和地质条件来选择。
常用的方法包括层析成像、速度分析、反演技术等。
其中，层析成像是一种通过对地震数据进行反演计算，还原地下结构的方法，它可以提供高分辨率的地下成像结果。
而速度分析则是通过分析地震数据中的波速变化来推断地下介质的物理特性。
反演技术则是一种数学和计算方法，通过优化算法和模型约束，对地震数据进行反演计算，获得地下介质的具体参数。
除了上述方法，地震勘探数据解释还常常结合其他地质勘探技术进行综合解释和分析。
比如，可以结合地质剖面资料、岩芯样本分析、地球物理测井资料等进行对比和验证。
这样可以进一步提高地震数据解释的准确性和可靠性。
在地震勘探数据解释的过程中，需要进行数据的模型建立和参数选择。
模型建立是指根据地震数据特征和勘探目标，建立适当的地下介质模型。
参数选择是指根据勘探需求和地震数据特点，合理选择反演参数和优化算法。
这样可以确保解释结果的可靠性和合理性。
总体来说，地震勘探数据解释是一项复杂而重要的工作。
它为地下结构的识别和评价提供了重要的手段和依据。
通过对采集到的地震数据进行综合解释和分析，可以为石油勘探、地质科研和地震预测等领域提供重要的支持和指导。
地震勘探原理考试试题(A)及参考答案
地震勘探原理考试试题（A）及参考答案一解释下列名词1 DMO校正又称倾角时差校正，由于在反射界面倾斜的情况系，激发点两侧对称的位置上接受到的同一反射界面的时间不一样，存在倾角时差。
对其进行校正称为DMO校正。
2 RVSP叠加逆垂直地震叠加剖面(Reverse vertieal seismi profile)，由于常规的VSP 必须在并中不同深度进行记录，放置检波器和防水电缆等既费时又昂贵，给实用化带来很多困难。
RVSP把震源放在井下，通过设置地面检波器并改善藕合条件，降低噪声，只要有适当井下震源，就可以取得足够分辨率记录资料。
3 地震干扰波在地震勘探中模糊干扰反射波的其他波，分为无规则干扰波（随机噪声﹑地面微震等）和规则干扰波（面波﹑声波﹑浅层折射波﹑侧面波﹑多次波等）4 地震横波地震波中振动方向与传播方向垂直的波。
5.波前:振动刚开始与静止时的分界面,即刚要开始振动的那一时刻。
6. 视速度:当波的传播方向与观测方向不一致(夹角θ)时,观测到的速度并不是波前的真速度V,而是视速度Va。
即波沿测线方向传播速度。
7.炮检距:炮点到检波点之间的距离。
8.偏移距:炮点到最近检波点之间的距离。
9.观测系统::激发点和接收点间的相互位置关系10.干扰波:在地震勘探中模糊干扰反射波的其他波,分为无规则干扰波(随机噪声、地面威震等)和规则干扰波(面波、声波、浅层折射波、侧面波、多次波等) 11.多次波:多次反射波、反射-折射波、折射-反射波和绕射-反射波等等统称为多次波。
12. 多次覆盖:对被追踪的界面进行多次观测.13.平均速度:就是用这组地层的总厚度去除以波在垂直层面的方向旅行的总时间。
14. 分辨率:分为垂直分辨率和水平分辨率。
垂直分辨率指在纵向上能分辨岩层的最小厚度;横向分辨率指在横向上确定地质体位置和边界的精确程度。
15.空间假频对于最小视波长信号至少要有两个空间采样点，否则对其做傅里叶变换，会出现频谱混叠现象。
地震资料处理上机实习报告
地震资料处理上机实习报告一、实习目的与任务本次地震资料处理上机实习的主要目的是让我们了解和掌握地震资料处理的基本原理和方法，提高我们处理地震数据的能力。
实习任务是根据给定的地震数据，进行地震资料的预处理、地震相位变换、地震切片、地震属性提取等操作，最终生成可用于地震解释和分析的成果。
二、实习环境和工具本次实习在地震资料处理实验室进行，使用的是商用地震资料处理软件Paraview。
Paraview是一款功能强大的地震资料处理和可视化软件，可以进行地震数据的读取、显示、处理和分析等操作。
三、实习过程1. 地震资料预处理首先，我们需要对给定的地震数据进行预处理，包括去噪、滤波、地震数据截取等操作。
预处理的目的是提高地震数据的信噪比，为后续的地震资料处理和分析打下基础。
2. 地震相位变换地震相位变换是将地震数据从振幅变换为相位，从而更好地反映地层的岩性和构造特征。
本次实习中，我们使用了相位变换算法对地震数据进行了处理，并生成了相应的相位变换地震数据。
3. 地震切片地震切片是通过沿某一方向（如时间、深度或横波方向）对地震数据进行切面处理，以观察地层结构和断层分布。
我们选取了感兴趣的时间段和切片方向，生成了地震切片，并通过Paraview软件进行了显示和分析。
4. 地震属性提取地震属性提取是从地震数据中提取反映地层岩性、物性、构造特征等方面的信息。
本次实习中，我们提取了地震数据的振幅、频率、相位等属性，并结合地震切片进行了分析。
5. 成果生成与解释最后，我们将处理后的地震数据和分析结果整理成报告，并对地震资料进行了解释和分析。
通过本次实习，我们深入了解了地震资料处理的基本原理和方法，提高了处理和分析地震数据的能力。
四、实习收获通过本次地震资料处理上机实习，我们不仅掌握了地震资料处理的基本原理和方法，还学会了使用商用地震资料处理软件Paraview进行地震数据的处理和分析。
此外，我们还了解了地震数据处理在油气勘探、地震预测等方面的应用，为今后的学习和研究工作打下了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成都理工大学
《地震资料处理与解释》实验报告开课单位地球物理学院
指导教师熊高君
实验题目：浅层地震反射波法的分布流程处理
姓名任超
学号201007010109
班级2010070101
专业数学与应用数学
分项成绩内容结构分析
总成绩
实验时间2013年 5 月20 日
至
2013年 6 月17 日
实验题目：浅层地震反射波法的分布流程处理
实验流程：
一．打开Vista7.0并建立一个新工程“上机实习”。
并添加一个2-D Survey到新工程里。
如图：
二．建立观测系统，去除坏道后保存，如图
三．均衡道处理如图：
经激活后运行均衡道处理如图：
四．AGC处理如图
经激活后运行AGC处理后
从上图可以看出有很多像面波的干扰，去除干扰如图
五．带通滤波处理，如图
经激活处理后
六．一维滤波分析
运行后得到一维窗口分析，设置观察框大小，可以得到信号
的频率在5Hz到55Hz 左右。
经分析后，开始一维滤波
经激活处理后
可以看出，经一维滤波后，效果并不明显，所以需要进行二维滤波
七．二维滤波分析（F-K滤波）
经按钮“＋”开始生成FK参数文件，选择适当的频率范围，如图：
开始二维滤波
经激活滤波后如图：
八．速度分析。
速度分析流程如图
Velzon设置如下：
经激活处理后得到下图分别为：
九．速度拾取
选择8,9,10确定后
选取动校正命令框如图
经激活后执行如图：
叠加选取命令框如图
经激活执行后如图：。
