柱下独立基础计算写个手算的（柱下独立基础计算）1.PK计算结果（标准组合） N，M，V2.倒算墙体及基础梁荷载，计算最终基础底的，M1，N13.基底尺寸计算估算 A=N/（P-20*基础埋深）1.2bl=A得b l4.验算基础尺寸轴力产生p=（N+G）/A<fPmax/Pmin=（N+G）/A±6M/（b*l*l）<1.2f5.冲切验算(基本组合)最终M,N按4倒算出基底净反力按规范公式验算冲切6.基底配筋计算(基本组合)采用基本组合计算基底反力,计算出柱边,基础变阶处的基地反力利用地基规范公式求MⅠMⅡ利用混凝土规范求AsⅠAaⅡ底板配筋AsⅠ1=AsⅠ/lAsⅡ1=AsⅡ/b最小配筋率验算中文词条名：柱下条形基础的计算规定英文词条名：1. 在比较均匀的地基上，上部结构刚度较好，荷载分布较均匀，且条形基础梁的高度不小于1/6柱距时，地基反力可按直线分布，条形基础梁的内力可按连续梁计算，此时边跨跨中弯矩及第一内支座的弯矩值宜乘以1.2的系数；2 .当不满足本条第一款的要求时，宜按弹性地基梁计算；3 .对交叉条形基础，交点上的柱荷载，可按交叉梁的刚度或变形协调的要求，进行分配。
其内力可按本条上述规定，分别进行计算；4. 验算柱边缘处基础梁的受剪承载力；5 .当存在扭矩时，尚应作抗扭计算；6. 当条形基础的混凝土强度等级小于柱的混凝土强度等级时，尚应验算柱下条形基础梁顶面的局部受压承载力。
柱下独立基础设计上部结构计算后就呵以进行地基基础的设计了。
建筑物坐落在地层上，建筑物的全部荷载都是通过建筑结构的基础传到其下面的地基来承担。
地基基础是保证建筑物安全和满足使用要求的关键之一。
地基基础本身也是很复杂的一门学科，本文仅就本书工程实例所要用到的天然地基上的浅基础——柱下独立基础进行说明，同时对PKPM中进行基础设计的JCCAD的使用进行介绍。
5．1 地基基础设计要点5．1．1 地基基础设计的内容和原则地基基础设计设计包括基础设计和地基设计两部分。
pkpm柱配筋计算
pkpm柱配筋计算摘要：1.Pkpm柱配筋计算简介2.柱配筋计算的基本原理3.Pkpm软件的操作步骤及注意事项4.柱配筋计算的实际应用案例5.提高柱配筋计算准确性的方法正文：一、Pkpm柱配筋计算简介Pkpm是一款应用于建筑结构设计的软件，其中柱配筋计算是其功能之一。
通过对柱子的受力分析，结合规范要求，进行合理的配筋计算，以确保结构的安全和稳定。
二、柱配筋计算的基本原理柱配筋计算主要包括以下几个方面：1.确定柱子的受力情况：包括柱子的轴压承载力、弯矩、剪力等。
2.选择合适的钢筋规格：根据受力情况，选择合适的钢筋直径、数量和布置方式。
3.计算钢筋的面积：根据规范要求，计算所需钢筋的面积，以确保柱子的抗弯、抗剪等性能满足要求。
4.验算钢筋的强度：根据钢筋的面积和材料性能，验算钢筋的强度是否满足设计要求。
三、Pkpm软件的操作步骤及注意事项1.打开Pkpm软件，输入项目基本信息。
2.建立结构模型，包括柱子的位置、尺寸、材料等信息。
3.进行结构分析，软件会自动计算柱子的受力情况。
4.进入配筋模块，根据软件给出的建议配筋方案，进行调整和优化。
5.输出配筋结果，检查是否符合规范要求。
注意事项：1.在输入柱子信息时，务必准确无误，以确保计算结果的准确性。
2.软件给出的配筋建议仅供参考，实际工程中需结合实际情况进行调整。
3.配筋计算过程中，要密切关注钢筋的强度、面积等参数，确保满足规范要求。
四、柱配筋计算的实际应用案例以一个实际工程为例，项目为一座多层住宅，采用框架结构。
通过对柱子的受力分析，使用Pkpm软件进行柱配筋计算，最终确定合适的钢筋规格和布置方式，确保了结构的安全稳定。
五、提高柱配筋计算准确性的方法1.深入了解建筑结构和材料性能，掌握规范要求。
2.熟练掌握Pkpm等设计软件，善于运用技巧提高计算效率。
3.多参考实际工程案例，积累经验，不断提高自己的计算能力。
4.加强与相关专业人士的沟通和协作，确保计算结果的准确性。
PKPM基础设计指导书

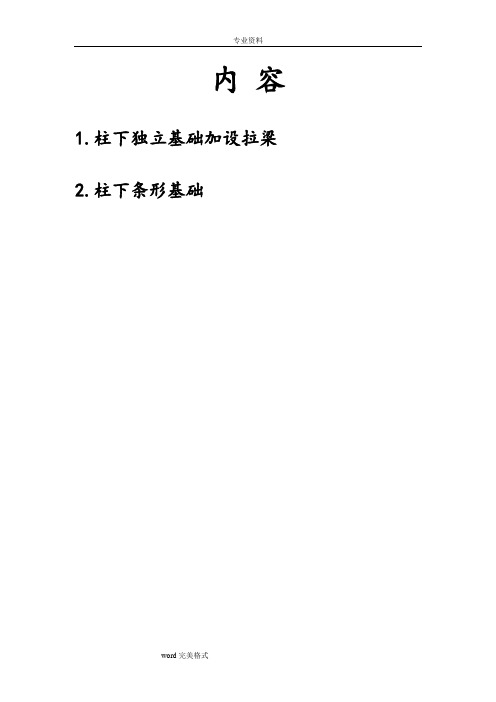

内容1.柱下独立基础加设拉梁2.柱下条形基础柱下独立基础加设拉梁在PKPM主界面选择JCCAD的第2项基础人机交互输入，程序进入基础交互输入环境。
点击参数输入/基本参数，弹出基本参数对话框，共有两页。
上图中，地基承载力特征值按任务书给定数值修改，承载力修正用基础埋置深度按工程实际情况修改（自室内地面算至基础底面）。
其余不修改。
上图中，室外自然地坪标高按实际修改，混凝土强度等级修改为30，一层上部结构荷载作用点标高按实际修改（柱根相对室内0.000标高）。
其余不修改。
点击荷载输入/荷载参数，弹出输入荷载组合参数对话框。
上图中，活荷载按楼层折减系数按楼层数修改，4～5层填0.7，6～8层填0.65。
其余不修改。
点击附加荷载/加点荷载，可以输入地上一层填充墙的恒载。
注意：如果拉梁上有填充墙，应将填充墙和拉梁的荷载折算为节点荷载直接输入到独基上。
因为拉梁不能导荷和计算，填充墙如作为均布荷载输入，荷载将丢失。
点击读取荷载，显示选择荷载类型对话框。
左边选择SATWE荷载，右边SATWE荷载中把有地震参与的组合取消。
点击上部构件点击拉梁/拉梁布置，弹出构件选择对话框。
通常设置拉梁的目的是加强基础的整体性，调整柱基础不均匀沉降和减少首层柱的长度。
拉梁应有一定的刚度，其截面高度可取（1/15～1/20）L，宽度可取（1/25～1/35）L，其中L为柱距。
拉梁位置除桩承台外，宜靠近首层地面，按轴心受力构件设计。
拉梁布置如下图点击柱下独基/自动生成，用Tab键转换光标选择方式为窗口方式，选择全部柱子。
弹出如下对话框直接点击确定，弹出如下对话框点击确定即可。
基础碰撞时会自动合并成一个基础。
点击结束推出，推出程序。
在PKPM主界面选择JCCAD的第6项基础平面施工图，程序进入绘制基础平面施工图环境。
绘图参数一般不用修改，按默认即可。
点击确定后，如下图基础平面施工图中，需要插入一个独立基础详图，标注轴线，标注独基编号，写图名，如果没有结构总说明还要写基础说明。
PKPM演示(基础)
我们注意，弹性地基梁在退出基础人机交 互式会显示9~10组荷载，这些荷载是标准 值，它们的含义在程序所显示的荷载图中 都有明确的说明
基础的计算
联合基础的计算
双柱联合基础的偏心计算：程序在进行双柱联合 基础的设计时，并没有考虑由于两个柱子上部荷 载不一致而产生的偏心的情况。因此计算的基础 底面是对称布置的。这种计算方法对于两根柱子 挨得很近比如变形缝处双柱基础计算几乎没有什 么影响，但对于两根柱子挨得稍微远一些的基础， 则会有一定的误差。此时需要人为计算出偏心值， 在“独基布置”中将该值输入进去，然后再重新 点取“自动生成”选项，程序可以根据设计人员 输入的偏心值重新计算联合基础 双梁基础的设计，建议设计人员直接在双轴线上 布置两根肋梁，然后再在梁下布置局部筏板
浅基础的最小配筋率
浅基础如墙下条基等在对基础地板配筋时是否 该考虑最小配筋率，目前工程界还有争议。 《基础设计规范》中没有规定柱下独立基础底 板的最小配筋率，而《混凝土规范》对于混凝 土结构均有最小配筋率的要求。目前JCCAD软 件对于独立基础和墙下条形基础缺省情况下没 有按PMIN计算，但有此参数设定，设计人员可以 根据需要自行调整
从理论上讲，这种方法最理想。因为它考虑的上 部结构的刚度最真实，但这也只对纯框架结构而 言。对于带剪力墙结构，由于剪力墙的刚度凝聚 有时会明显的出现异常，尤其是采用薄壁柱理论 的TAT软件，其刚度只能凝聚到离形心最近的节 点上，因此传到基础的刚度就有可能异常。所以 此种计算模式一般不适用于带剪力墙结构 另外，设计人员在采用《JCCAD用户手册及技术 条件》附录C中推荐的基床反力系数K时，该值已 经包含上部的刚度了，所以没有必要再考虑一次
弹性地基板(梁)模型（WINKLER）
– 土与桩按弹性假设，由变形决定反力、内力 ，基 床反力系数 按刚性板假设计算桩顶反力
柱下条形基础计算例题
