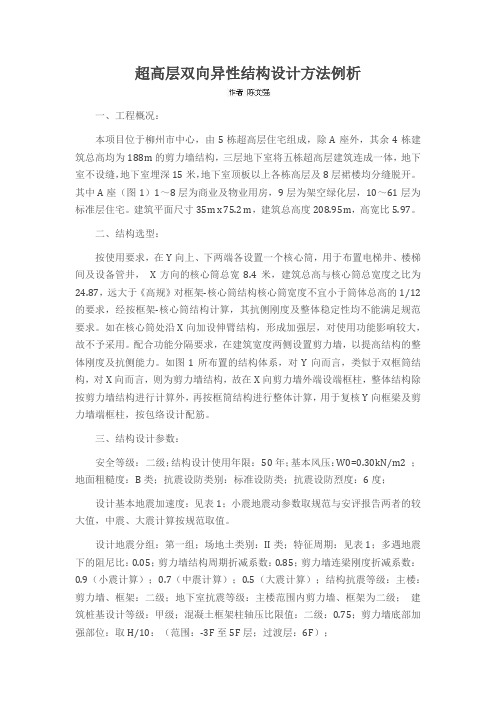

超高层双向异性结构设计方法例析一、工程概况：本项目位于柳州市中心，由5栋超高层住宅组成，除A座外，其余4栋建筑总高均为188m的剪力墙结构，三层地下室将五栋超高层建筑连成一体，地下室不设缝，地下室埋深15米，地下室顶板以上各栋高层及8层裙楼均分缝脱开。
其中A座（图1）1～8层为商业及物业用房，9层为架空绿化层，10～61层为标准层住宅。
建筑平面尺寸35m x 75.2 m，建筑总高度208.95m，高宽比5.97。
二、结构选型：按使用要求，在Y向上、下两端各设置一个核心筒，用于布置电梯井、楼梯间及设备管井，X方向的核心筒总宽8.4米，建筑总高与核心筒总宽度之比为24.87，远大于《高规》对框架-核心筒结构核心筒宽度不宜小于筒体总高的1/12的要求，经按框架-核心筒结构计算，其抗侧刚度及整体稳定性均不能满足规范要求。
如在核心筒处沿X向加设伸臂结构，形成加强层，对使用功能影响较大，故不予采用。
配合功能分隔要求，在建筑宽度两侧设置剪力墙，以提高结构的整体刚度及抗侧能力。
如图1所布置的结构体系，对Y向而言，类似于双框筒结构，对X向而言，则为剪力墙结构，故在X向剪力墙外端设端框柱，整体结构除按剪力墙结构进行计算外，再按框筒结构进行整体计算，用于复核Y向框梁及剪力墙端框柱，按包络设计配筋。
三、结构设计参数：安全等级：二级；结构设计使用年限：50年；基本风压：W0=0.30kN/m2 ；地面粗糙度：B类；抗震设防类别：标准设防类；抗震设防烈度：6度；设计基本地震加速度：见表1；小震地震动参数取规范与安评报告两者的较大值，中震、大震计算按规范取值。
设计地震分组：第一组；场地土类别：II类；特征周期：见表1；多遇地震下的阻尼比：0.05；剪力墙结构周期折减系数：0.85；剪力墙连梁刚度折减系数：0.9（小震计算）；0.7（中震计算）；0.5（大震计算）；结构抗震等级：主楼：剪力墙、框架：二级；地下室抗震等级：主楼范围内剪力墙、框架为二级；建筑桩基设计等级：甲级；混凝土框架柱轴压比限值：二级：0.75；剪力墙底部加强部位：取H/10：（范围：-3F至5F层；过渡层：6F）；剪力墙轴压比限值：二级：0.55 （要求比二级0.6略高）；人防地下室等级：核6级、常6级。
某超限高层住宅结构设计
某超限高层住宅结构设计摘要：本文针对广州某超限高层住宅结构设计进行研究，介绍了该工程超限情况及有针对性的构造加强措施。
采用了satwe和midas两种软件进行结构整体分析，用pkpm进行静力弹塑性分析（pushover）及弹性时程分析。
结果表明结构在罕遇地震下处于延性阶段，结构抗震性能满足规范要求。
关键词：超限高层；静力弹塑性分析；弹性时程分析；构造加强措施abstract:in this paper,the research on some exceeding high-rise residential building,which locates in guangzhou,is discussed.the code exceeding status and the structural reinforcing measures are introduced.two types of software,satwe and midas,were used for the global analysis,and pkpm was used for pushover analysis and elastic time-history analysis.the results shows that the structure is in ductile stage under rare earthquake,the seismic performance of the structure can satisfy the code requirements.key words: code exceeding high-rise building；pushover analysis；elastic time-history analysis；structural reinforcing measures中图分类号；tu2文献标识码：a 文章编号：工程概况1.1基本情况本项目位于广州市番禺区，用地面积为35525.81平方米，总建筑面积241959平方米，地上建筑面积180332平方米，地下建筑面积61627平方米。
某较大高宽比超高层住宅结构设计常见问题及对策研究
第50卷增刊建筑结构Vol.50 S2某较大高宽比超高层住宅结构设计常见问题及对策研究刘开强1，蒋媛2（1 成都基准方中建筑设计有限公司，成都610021；2 中国电建集团成都勘测设计研究院有限公司，成都610072）［摘要］本工程主楼结构高度144.40m，高宽比11.93，扭转不规则。
针对本工程主楼结构超高、高宽比较大、地质条件差三个特点，结构整体性能目标采用C级。
通过对桩底、桩侧采用后注浆，基础工程量、施工周期、桩基沉降等均得到显著改善。
针对结构设计中的几个问题进行分析并采取加强措施后，经验算上部结构和工程桩均能满足预定的抗震性能目标C级的要求。
［关键词］超高层建筑；大高宽比；墙肢偏拉；后注浆灌注桩；抗震性能目标中图分类号：TU318+.1 文献标识码：A 文章编号：1002-848X(2020)S2-0008-05Research on common problems and countermeasures in the structural design ofa super high-rise residential building with large height -width ratioLIU Kaiqiang1, JIANG Yuan2(1 Chengdu Benchmark Fangzhong Architectural Design Co., Ltd., Chengdu 610021, China;2 Power China Chengdu Engineering Corporation Limited, Chengdu 610072, China)Abstract:The main building of this project has a structural height of 144.40m, a height-width ratio of 11.93, and irregular torsion. In view of the three characteristics of the super-high structure of the main building of the project, relatively large height-width ratio, and poor geological conditions, the overall performance target of the structure is gradeC. Through the use of post grouting on the pile bottom and side, the amount of foundation work, construction period andsettlement of pile foundation had been significantly improved. After analyzing several problems in structural design and taking strengthening measures, it is concluded that both the superstructure and the engineering pile can meet the pre-determined requirements of class C seismic performance.Keywords:super high-rise building; large height -width ratio; partial tension of the wall; post grouting filling pile;seismic performance goal0 引言高层、超高层住宅建筑中，为追求较好的朝向和通风效果提高房屋的品质，经常出现高宽比较大的情况[1]。
