多介质过滤器的原理及操作日常维护Revised by Liu Jing on January 12, 2021多介质过滤器1、工艺原理：多介质过滤器是利用石英砂、无烟煤两种滤料去除原水中的悬浮物，属于普通快滤设备。
含有悬浮物颗粒的水与絮凝剂充分混合，使水中形成胶体颗粒的双电层被压缩。
当胶体颗粒流过多介质过滤器的滤料层时，滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面。
当在滤料表层截留了一定量的污物形成滤膜，随时间推移过滤器的前后压差将会升高，直至失效。
此时需要利用逆向水流反洗滤料，使过滤器内石英砂及无烟煤层悬浮松动，从而使粘附于石英砂及无烟煤表面的截留物剥离并被水流带走，恢复过滤功能。
本工程中使用的双层滤料是在过滤层上部放置较轻的大颗粒无烟煤，下部为大比重的小颗粒石英砂，这样可以充分发挥整个滤层的效率、提高截污能力。
二、日常运行检查：进入正常生产后, 操作人员每小时要定期巡回检查设备现场。
把巡检的结果如实记录下来，与运行记录一起给予总结，作为定期维修的资料。
二、定期检查：设备要进行定期检查, 其目的是为了保证在较长时间内系统安全运行。
本设备是较大型设备，检查作业需要较长时间。
为了缩短定期检查的停车时间，应尽量与原水处理装置其他设备装置的检修同时进行，如发现有异常，要及时处理。
三、滤料更换：滤料：（1）无烟煤（上层）：粒径：0.8-1.2mm；厚度：400mm（2）石英砂（下层）：粒径：0.4-0.65mm；厚度：800mm四. 多介质过滤器通用操作步骤：1、设备制水：1.1正洗(一)开正洗排水阀MV116。
开进水阀MV111。
正洗3分钟或出水浊度小于1NTU时正洗合格。
1.2制水开出水阀MV112。
关正洗排水阀MV116。
开始制水。
系统运行巡检。
2、设备反洗：2.1 松滤料检查反洗水箱的液位是否处于高液位,必须满足过滤器反洗水量的要求。
打开反洗排水阀MV114启动反洗泵P102。
开反洗进水阀MV113，反洗5分钟。
多介质过滤器
汇报人：西北小兔兔 2024-02-01
目录
• 多介质过滤器介绍 • 多介质过滤器原理与结构 • 多介质过滤器性常见滤料介绍 • 多介质过滤器的维护保养
多介质过滤器介绍
01
定义与工作原理
多介质过滤器是一种利用两种或两种以上过滤介质，按照一定的比重和厚度进行 配置，形成多层过滤层，通过物理拦截和吸附作用去除水中悬浮物、胶体、有机 物、重金属离子等杂质的设备。
多介质过滤器常见
03
滤料介绍
石英砂滤料
01
02
03
成分
主要成分为二氧化硅，具 有较高的硬度和耐磨性。
作用
用于去除水中的悬浮物、 胶体、泥沙、铁锈等杂质 。
适用范围
广泛应用于自来水、工业 用水、污水处理等领域。
活性炭滤料
成分
主要由碳元素组成，具有 丰富的孔隙结构和较大的 比表面积。
作用
吸附水中的有机物、余氯 、异味、色素等杂质，改 善水质口感。
纤维球
优点是比表面积大、弹性好； 缺点是需要定期清洗和维护。
多介质过滤器的维
04
护保养
定期清洗
根据水质和使用情况，定期对过滤器进行清洗，去除截留的 杂质和悬浮物。
检查滤料
定期检查滤料的使用情况，如有破损或老化应及时 更换。
紧固部件
定期检查过滤器各部件的紧固情况，如有松动应及时拧紧。
防腐处理
作用
去除水中的铁、锰等重金属离子， 同时去除水中的异味和色素。
适用范围
适用于地下水、含铁锰较高的水处 理。
纤维球
成分
由合成纤维制成，具有较大的比 表面积和良好的弹性。
作用
去除水中的悬浮物、胶体、有机 物等杂质，提高水质清澈度。
多介质过滤器ppt课件
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
完整最新版课件
6
3.0 活性炭过滤器
3.1 作用
• 去除水中的氧化剂及降低水中的有机物，以使避免对反渗透膜的氧化及污染
3.2 结构
完整最新版课件
7
3.0 活性炭过滤器
3.3 形式
3.3.1 立式
完整最新版课件
8
3.0 活性炭过滤器
3.3 形式
3.3.2 卧式
完整最新版课件
9
3.0 活性炭过滤器 3.4 设计工艺参数
反洗 30~40 30~40 30~40
取值(m/h)
运行 8~10 6~7
5
反洗 30 40 40
序号 层数 介质名称
粒径
高度Βιβλιοθήκη 堆积比重(mm)(mm)
(T/m3)
1 第一层 粗石英砂
1~2
~100
1.6
2 第二层 细石英砂 0.45~0.6
~800
1.6
3 第三层 无烟煤
0.8~1.2
~300
0.9
2.0 预处理 2.2 传统预处理--介质过滤
包括多介质过滤器、活性炭过滤器及反洗辅助装置
完整最新版课件
1
2.0 多介质过滤器
2.1 作用
• 使进入到反渗透水的污染指数（SDI）≤4
2.2 结构
完整最新版课件
2
2.0 多介质过滤器 2.3 水帽
ΔP(压差)
运行 反洗
流量与压差的关系图
多介质过滤

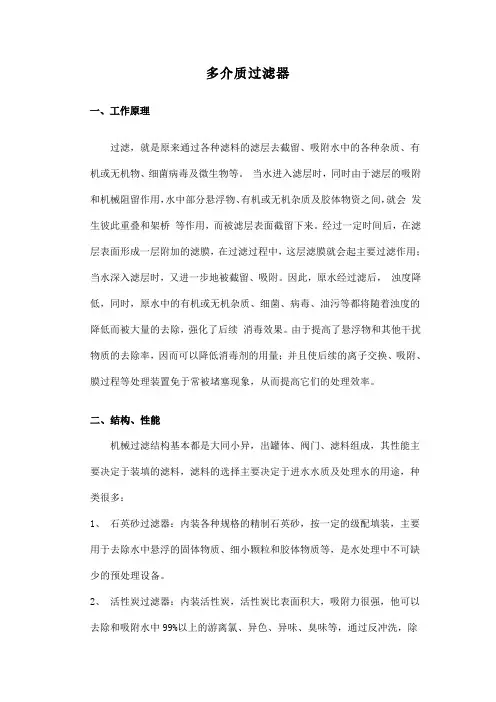

多介质过滤器一、工作原理过滤，就是原来通过各种滤料的滤层去截留、吸附水中的各种杂质、有机或无机物、细菌病毒及微生物等。
