MAX813L芯片中文资料(看门狗及复位专用芯片)
CAT811-MAX811（复位）
CAT811-MAX811（复位）4脚微控制器电源监控电路－CAT811/812特性z对以下电源进行精密监控：+5.0V (+/- 5﹪, +/- 10﹪, +/- 20﹪)，+3.3V (+/- 5﹪, +/- 10﹪)，+3.0V (+/- 10﹪) 和+2.5V (+/- 5﹪)z提供2种输出配置：－CAT811：低有效复位－CAT812：高有效复位z手动复位输入z在工业级温度范围的应用中可直接代替MAX811和MAX812 z Vcc低至1.0V时复位有效z6uA的电源电流z抗电源的瞬态干扰z紧凑的4脚SOT143封装z工业级温度范围：－40℃～+85℃应用z计算机z服务器z手提电脑z线调制解调器（Cable modem）z无线通信z嵌入式控制系统z白色家电z功率计z智能仪器z PDA和手持式设备描述CAT811和CAT812是微控制器监控电路，用来监控数字系统的电源。
在工业级温度范围的应用中可直接代替MAX811和MAX812。
CAT811和CAT812都含有手动复位输入管脚。
CAT811和CAT812产生一个复位信号，这个信号在电源电压低于预置的阈值时和电源电压上升到该阈值后的140ms内有效。
由于Catalyst半导体运用了底层浮动闸（floating gate）技术AE2TM，因此器件可以提供任何特定的复位阈值。
7个工业标准的阈值可支持+5.0V、+3.3V、+3.0V和+2.5V的系统。
CAT811的RESET是推挽输出（低有效），CAT812的RESET也是推挽输出（高有效）。
电源的快速瞬态变化可忽略，当Vcc低至1.0V时输出可保证仍处于正确状态。
CAT811/812可工作在整个工业级温度范围内（－40℃～+85℃），包含4脚SOT143的封装形式。
阈值后缀选择器指定阈值电压阈值后缀名称4.63V L4.38V M4.00V J3.08V T2.93V S2.63V R2.32V Z管脚配置订购信息在器件型号的空白处插入后缀（L, M, J, T, S, R或Z）。
双CPU(单片机)控制系统
摘要：针对重要系统可靠性要求，特设计了一种双CPU控制系统。
在该系统中，两个CPU彼此独立运行，可以自动或手动实现双机的主辅切换，只有主CPU能正常读写外部RAM数据和控制输出。
关键词双CPU 切换监控控制单片微机具有小巧灵活、易扩展成为功能强大的控制系统。
目前，一些监控终端以及许多独立的控制系统（如：发电机的微机励磁装置）多以单片微机为核心构成。
但由于诸如工作环境恶劣、电磁干扰等原因，即使使用按工业测控环境要求设计的单片微机也难以保证控制系统能长期可靠的运行，从而导致控制系统瘫痪。
这样，如何提高控制系统的可靠性，保证测控系统能正确稳定的运行就尤为重要。
显然，采用双CPU冗余设计是非常有效的一种解决办法。
由于单片微机的功能强大，价格低廉，为设计双机冗余系统提供了很好的条件。
为此，我们设计了一种由两片单片微机组成的双机容错系统，以比较简单和与传统的多CPU系统完全不同思路的设计方法实现了双机的互为备用及相互切换。
在该双机冗余系统设计中，其关键问题是双机系统的重构策略和双机系统的仲裁逻辑切换。
1 传统的多CPU系统设计方法传统的多CPU系统的常用设计方法有三种：①利用双口RAM实现CPU之间的通信。
双口RAM是一种高速的并行传输芯片，具有两套I/O口和竞争裁决电路，可以同时联接两个CPU，这样通过双口RAM可以实现多CPU之间通信。
②利用共享存的方法实现CPU之间的通信。
这种方法与上一种方法类似，所不同的是，上一种方法是利用双口RAM的竞争裁决电路实现对RAM的访问，而这种方法是利用不同的时序实现存共享的。
③利用总线方法实现CPU之间的通信。
通过接口芯片或CPU本身具备的SPI、I2C以及SMBus等接口实现CPU之间的通信。
2 该双CPU系统的结构和工作原理该双CPU控制系统与传统的多CPU系统的设计方法完全不同，它由两片Atmel公司生产的AT89C51 CPU构成，双机互为备用，彼此独立并行运行，硬逻辑切换。

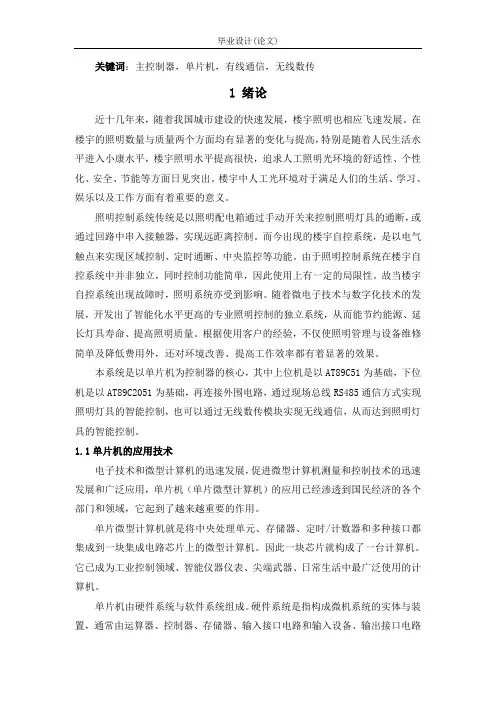

照明控制系统设计
关键词：主控制器，单片机，有线通信，无线数传1 绪论近十几年来，随着我国城市建设的快速发展，楼宇照明也相应飞速发展。
在楼宇的照明数量与质量两个方面均有显著的变化与提高，特别是随着人民生活水平进入小康水平，楼宇照明水平提高很快，追求人工照明光环境的舒适性、个性化、安全、节能等方面日见突出。
楼宇中人工光环境对于满足人们的生活、学习、娱乐以及工作方面有着重要的意义。
照明控制系统传统是以照明配电箱通过手动开关来控制照明灯具的通断，或通过回路中串入接触器，实现远距离控制。
而今出现的楼宇自控系统，是以电气触点来实现区域控制、定时通断、中央监控等功能。
由于照明控制系统在楼宇自控系统中并非独立，同时控制功能简单，因此使用上有一定的局限性。
故当楼宇自控系统出现故障时，照明系统亦受到影响。
随着微电子技术与数字化技术的发展，开发出了智能化水平更高的专业照明控制的独立系统，从而能节约能源、延长灯具寿命、提高照明质量。
根据使用客户的经验，不仅使照明管理与设备维修简单及降低费用外，还对环境改善、提高工作效率都有着显著的效果。
本系统是以单片机为控制器的核心，其中上位机是以AT89C51为基础，下位机是以AT89C2051为基础，再连接外围电路，通过现场总线RS485通信方式实现照明灯具的智能控制，也可以通过无线数传模块实现无线通信，从而达到照明灯具的智能控制。
1.1单片机的应用技术电子技术和微型计算机的迅速发展，促进微型计算机测量和控制技术的迅速发展和广泛应用，单片机（单片微型计算机）的应用已经渗透到国民经济的各个部门和领域，它起到了越来越重要的作用。
单片微型计算机就是将中央处理单元、存储器、定时/计数器和多种接口都集成到一块集成电路芯片上的微型计算机。
因此一块芯片就构成了一台计算机。
它已成为工业控制领域、智能仪器仪表、尖端武器、日常生活中最广泛使用的计算机。
单片机由硬件系统与软件系统组成。
硬件系统是指构成微机系统的实体与装置，通常由运算器、控制器、存储器、输入接口电路和输入设备、输出接口电路和输出设备等组成。

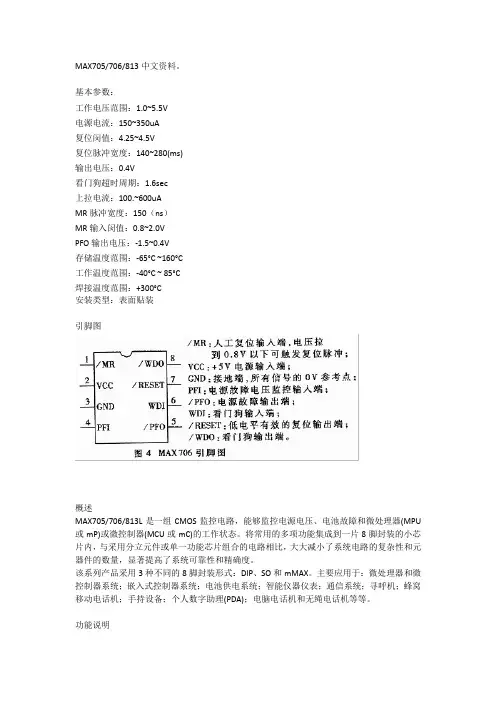

MAX705 706 813中文参考资料(详细)
MAX705/706/813中文资料。
基本参数：工作电压范围：1.0~5.5V电源电流：150~350uA复位闵值：4.25~4.5V复位脉冲宽度：140~280(ms)输出电压：0.4V看门狗超时周期：1.6sec上拉电流：100.~600uAMR脉冲宽度：150（ns）MR输入闵值：0.8~2.0VPFO输出电压：-1.5~0.4V存储温度范围：-65°C ~160°C工作温度范围：-40°C ~ 85°C焊接温度范围：+300°C安装类型：表面贴装引脚图概述MAX705/706/813L是一组CMOS监控电路，能够监控电源电压、电池故障和微处理器(MPU 或mP)或微控制器(MCU或mC)的工作状态。
将常用的多项功能集成到一片8脚封装的小芯片内，与采用分立元件或单一功能芯片组合的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统可靠性和精确度。
该系列产品采用3种不同的8脚封装形式：DIP、SO和mMAX。
主要应用于：微处理器和微控制器系统；嵌入式控制器系统；电池供电系统；智能仪器仪表；通信系统；寻呼机；蜂窝移动电话机；手持设备；个人数字助理(PDA)；电脑电话机和无绳电话机等等。
功能说明RESET/RESET操作复位信号用于启动或者重新启动MPU/MCU，令其进入或者返回到预知的循环程序并顺序执行。
一旦MPU/MCU处于未知状态，比如程序“跑飞”或进入死循环，就需要将系统复位。
对于MAX705和MAX706而言，在上电期间只要Vcc大于1.0V，就能保证输出电压不高于0.4V的低电平。
在Vcc上升期间RESET维持低电平直到电源电压升至复位门限(4.65V或4.40V)以上。
在超过此门限后，内部定时器大约再维持200ms后释放RESET，使其返回高电平。
无论何时只要电源电压降低到复位门限以下(即电源跌落)，RESET引脚就会变低。
MAX813L

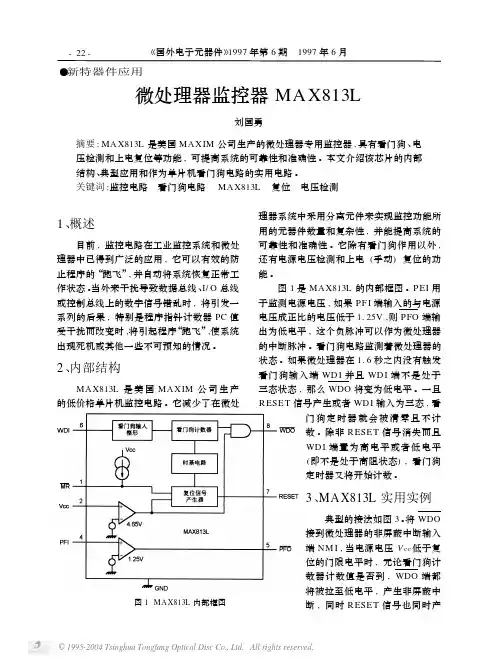

-22-《国外电子元器件》1997年第6期1997年6月微处理器监控器MA X813L刘国勇摘要:MAX813L 是美国MAXIM 公司生产的微处理器专用监控器,具有看门狗、电压检测和上电复位等功能,可提高系统的可靠性和准确性。
