老板烟机CXW-200-8008N安装图
油烟机安装方法及保养技巧
油烟机安装方法及保养技巧油烟机安装方法及保养技巧油烟机安装方法1、在安装油烟机的时候，首先要量好机器实际的尺寸大小是多少，这样在进行安装和测定高度的时候才会更加的精确。
2、根据测量出的油烟机尺寸大小、烟道口的位置和电源插板的位置确定出需要钻孔的位置，同时在确定好挂钩的位置之后，使用笔将钻孔位置标记好。
3、在标记好的位置钻孔，使用膨胀螺丝将挂钩固定住，之后将油烟机挂上去。
4、以上工作做完之后，将出风口座和烟管安装好，把排烟软管引出室外，需要注意的是排烟软管的.出口应该低于室内。
5、最后使用螺钉装在挂板中间的螺丝孔中同时拧紧，防止油烟机滑落。
油烟机安装尺寸1、油烟机安装高度：一般侧吸式的油烟机在安装的时候是低位安装，因此它的安装高度不宜过高，一般它的安装高度是在15-30CM之间。
2、尺寸测量：在油烟机的说明书中一般都有它的尺寸说明，但是在安装的时候我们最好还是使用尺子再具体的进行一下测量为好，保证万无一失。
3、烟管安装：在安装油烟机的烟管时，它的烟管不要过度的弯曲，它的弯度尽量缓和一点，这样才能保证它排烟更为顺畅，同时将烟管压缩到需要的最短距离。
4、出风口底座安装：在安装油烟机出风口底座的时候，需要检查出风口的逆止阀十分活动自如，同时还要保证油烟机在开机的状态下是打开的，关机是闭合的，这样它的逆止阀才算起到了作用。
油烟机安装注意事项1、在安装油烟机的时候，油烟机排出的气体不应该排放到排出燃烧煤气或者是其他的燃料的烟雾中，防止火灾的发生。
2、油烟机在使用过程中，还需要保证厨房的通风情况良好。
3、油烟机必须使用户可靠接地线的电源插座。
4、在清洗油烟机的时候需要带上橡胶手套，同时防止金属件伤人事情的发生。
5、油烟机在长时间使用的时候需要拔掉电源插头。
油烟机维护和保养1、使用油烟机的时候需要经常保持着油烟机机体外部的清洁，同时在使用过后使用干布或者是沾有中性清洁剂的软布进行外壳的擦拭和清洁。
2、当油烟机中它的油杯盛装的废油达到8分满的时候就要将其倒掉，防止其溢出污染环境。
老板烟机CXW-200-8008N安装图
For personal use only in study and research; not for commercial use油烟机原装标配有：铝箔材质的排风软管1.5米烟机止回阀1个膨胀螺丝挂钩风管密封条说明书保修卡（保修卡在说明书最后一页）灶具接气软管需要自己另外购买的烟机灶具标配基本是齐全的但有一些标配不包含的可选配件，可以视情况跟售后购买：1.如果是小高层，公共烟道口可以加购一个止回阀，更有效的防止回烟，2.侧吸的装饰管，标配是不含的，如果烟机顶部做橱柜是不需要的；3.灶具标配不含软管。
以上情况的，可以在联系安装的时候向售后服务热线咨询订购安装的时候一并带来，钱也是支付给当地的。
兴庆区免费送货上门，烟机免费安装，灶具免费调试有服务网点城市免费提供油烟机安装灶具调试您需要先按尺寸做橱柜墙面出风口开孔以及灶具台面开孔到时我们上门安装油烟机调试灶具就可以正常使用了油烟机原装标配有：铝箔材质的排风软管1.5米烟机止回阀1个膨胀螺丝挂钩风管密封条说明书保修卡（保修卡在说明书最后一页）灶具接气软管需要自己另外购买的产品包装里的配件安装都是免费的亲，保修都是全国统一的，烟机5年，电机保修10年，其他产品1年。
具体可以看下保修页面说明_page-7963356.htm?prt=37838&prc=1网上销售的产品都有总公司开具的正规含机打发票，有问题随时联系我们的售后服务中心，凭总公司的发票，在保修期内，大件商品售后都是上门服务的，（小件物品是送修的）全国统一服务热线：（号码前不用加区号）座机拨打，会帮您联系当地服务网点售后会安排工作人员上门服务的免拆洗是我们的一项技术 95%的油污通过油网导油柱过滤到油杯里还有部分油烟进入到涡轮里涡轮通过快速旋转会油污会顺着涡轮再留到油杯里面我们的涡轮油杯油网都是有油沥尽技术的我们的产品一般只要1个月清洗油杯油网就可以了不用清洗风机系统天猫返红包活动规则：活动时间:6月4日--6月17日1.在活动期间,拍下天猫家电类目商品,并在7月4日前交易成功的。
【最新】油烟机电机接线图
【最新】油烟机电机接线图抽油烟机其实现在很多家庭都在使用抽油烟机这样的厨卫电器产品，当然有了它能给我们的厨房带来一定的新鲜空气，而且还可以帮助排除我们厨房的废气哦，可以说是一举两得。
在安装的时候一定要注意电机的接线问题，下面就给大家介绍一下抽油烟机电机接线图及分析。
抽油烟机电机接线图及分析要保证接线准确无误，最好用万用表R_10档来测试电机绕组的直流电阻，根据绕组出线的直流电阻值进行判断接线。
首先确定启动绕组，可以用万用表测量，与黑色电阻最大的那条就是启动绕组(电容线)，与黑色电阻最小的为高速，阻值居中的为低速，红-1速(高)蓝-2速(低)黄-电容黑-电容-零线就是黑色，黄色接电容，黑色再接电源其中一条线，电源另外一条线接双速开关上分成二个速度。
一般的电机有4根引出线。
1，用万用表R_10档找出其中电阻值最大的两根线，在标准产品中，此二线一般以蓝、黑为代表，对于引出线之间直流电阻值要进行比较，辨别出R 值最大的两根。
并把电容器的两个端子连接到这两根线上。
2、把连接电容器的这两根线的其中一根（蓝线，或黑线）接到电源的零线（公共端子）上。
3、把剩余的两根导线分别且任意地接到油烟机的“快慢”档上，这两根线是电源的火线，快慢档就是用开关来控制电机的火线端子，（试机时如果快慢相反，对调快慢引出线在开关上的位置就可）。
4，接好后可以通电试验，此时可能电机会反转，出现此情况把接电容器的两根电机引出线对调就行了，一切正常后就可以进一步处理引线的绝缘和布线。
5.电源进线L为红色线，N为黑色线，两只照明灯的黑色线通到控制板，照明灯的另一端是蓝色线铰接在一起，从控制板出来3根线，分别是红色线、黑色线、白色线，这3根线中必定有1根是照明灯控制线，于是把照明灯的两根蓝色线和控制板出来的白色线连接，插上电源插头，控制板显示屏亮，照明灯不亮，按下控制板照明灯按钮，照明灯点亮，说明照明灯接线正确。
总结：以上就是对抽油烟机电机接线图以及分析的介绍，不知道大家都了解了多少呢，是不是心里已经有了一定的数，如果以后遇到这类问题是不是可以自己动手试一试呢？希望能对大家有一定的帮助。

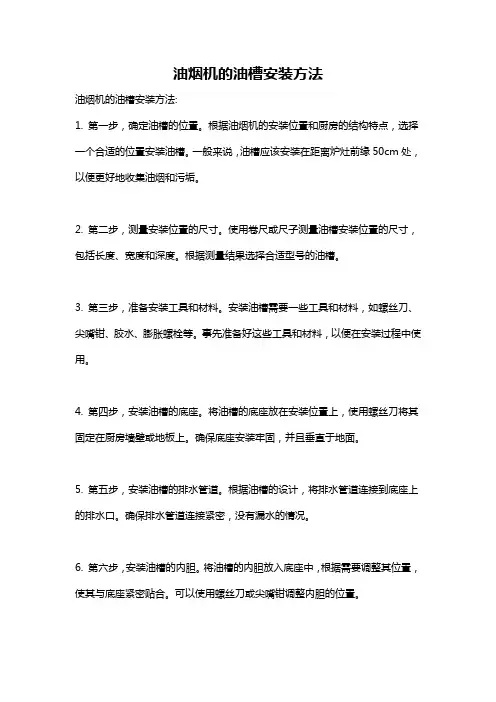

油烟机的油槽安装方法
油烟机的油槽安装方法油烟机的油槽安装方法:1. 第一步，确定油槽的位置。
根据油烟机的安装位置和厨房的结构特点，选择一个合适的位置安装油槽。
一般来说，油槽应该安装在距离炉灶前缘50cm处，以便更好地收集油烟和污垢。
2. 第二步，测量安装位置的尺寸。
使用卷尺或尺子测量油槽安装位置的尺寸，包括长度、宽度和深度。
根据测量结果选择合适型号的油槽。
3. 第三步，准备安装工具和材料。
安装油槽需要一些工具和材料，如螺丝刀、尖嘴钳、胶水、膨胀螺栓等。
事先准备好这些工具和材料，以便在安装过程中使用。
4. 第四步，安装油槽的底座。
将油槽的底座放在安装位置上，使用螺丝刀将其固定在厨房墙壁或地板上。
确保底座安装牢固，并且垂直于地面。
5. 第五步，安装油槽的排水管道。
根据油槽的设计，将排水管道连接到底座上的排水口。
确保排水管道连接紧密，没有漏水的情况。
6. 第六步，安装油槽的内胆。
将油槽的内胆放入底座中，根据需要调整其位置，使其与底座紧密贴合。
可以使用螺丝刀或尖嘴钳调整内胆的位置。
7. 第七步，连接油槽的电源和控制面板。
根据油槽的电气接线图，将电源线和控制面板线连接到油槽上相应的接线端子上。
确保接线牢固，无短路或漏电现象。
8. 第八步，安装油槽的外壳和面板。
将油槽的外壳和面板放在内胆上，并使用螺丝刀将其固定在底座上。
确保外壳和面板安装平整，没有松动的情况。
9. 第九步，测试油槽的功能。
接通油槽的电源，打开控制面板，检查油槽的各项功能是否正常。
包括开启和关闭油烟机、调节风力大小、控制照明等功能。
10. 第十步，清洁和保养油槽。
在安装完油槽后，用湿抹布清洁油槽的外壳和面板，以保持其外观清洁。
定期清洁内胆和排水管道，以防止油垢和积水的堆积。
请注意，以上安装方法仅供参考，具体的安装步骤和注意事项可能会因油烟机的品牌和型号而有所不同，建议在安装之前仔细阅读油烟机的安装说明书，并遵循专业安装师傅的指导。
同时，安装油槽时应注意安全，避免暴露在电流或高处作业的风险中。
安装油烟机的方法
安装油烟机的方法
安装油烟机的步骤如下：
1. 确定安装位置：首先确定油烟机的安装位置，通常在灶台上方，与灶台平齐或稍微高一些的位置。
2. 准备安装工具：准备好安装所需的工具，如电钻、尺子、螺丝刀、螺丝扳手等。
3. 测量并标记位置：使用尺子和铅笔测量和标记灶台上方墙壁的安装位置。
确保标记的位置准确且水平。
4. 安装吊架：使用电钻和螺丝刀将吊架固定在标记的位置上，确保吊架牢固。
5. 安装油烟机底座：将油烟机的底座插入吊架上，并使用螺丝固定。
确保底座安装牢固。
6. 安装风管：根据使用环境和要求，选择合适的风管连接油烟机和室外或烟囱。
使用螺丝和卡箍将风管固定在油烟机和室外或烟囱上。
7. 连接电源：将油烟机的电源线插入电源插座。
如果是新安装的油烟机，需要由专业电工完成电源接线工作。
8. 安装和调节油烟机控制开关：根据油烟机的具体型号和要求，安装和调节控制开关，确保正常使用。
9. 检查和测试：安装完成后，仔细检查各个部件是否安装牢固，并进行功能测试，确保油烟机正常工作。
注意事项：
1. 在安装过程中需要遵循相关的安全规范，如戴好手套、不使用损坏的工具等。
2. 在安装油烟机之前，务必阅读和理解产品的安装说明和用户手册。
3. 如果对安装步骤或具体操作不了解，最好请专业的安装人员进行安装。
4. 所有的电气连接必须符合当地电气规范和标准。
总之，为了确保安全和正常的使用，建议请专业人士进行油烟机的安装。

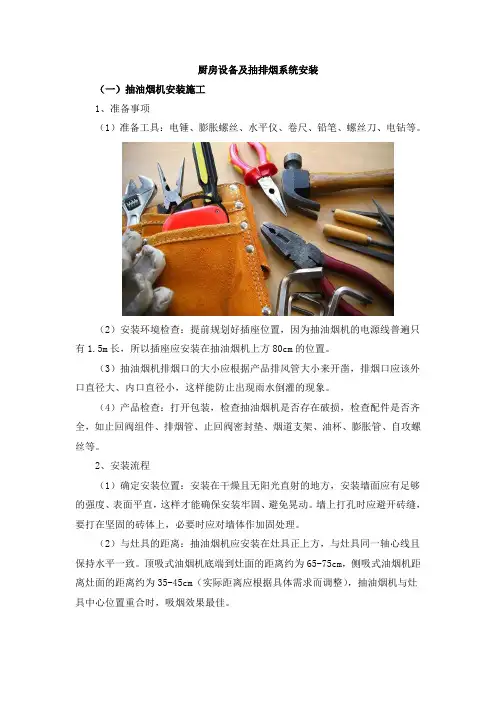

厨房设备及抽排烟系统安装
厨房设备及抽排烟系统安装（一）抽油烟机安装施工1、准备事项（1）准备工具：电锤、膨胀螺丝、水平仪、卷尺、铅笔、螺丝刀、电钻等。
（2）安装环境检查：提前规划好插座位置，因为抽油烟机的电源线普遍只有1.5m长，所以插座应安装在抽油烟机上方80cm的位置。
（3）抽油烟机排烟口的大小应根据产品排风管大小来开凿，排烟口应该外口直径大、内口直径小，这样能防止出现雨水倒灌的现象。
（4）产品检查：打开包装，检查抽油烟机是否存在破损，检查配件是否齐全，如止回阀组件、排烟管、止回阀密封垫、烟道支架、油杯、膨胀管、自攻螺丝等。
2、安装流程（1）确定安装位置：安装在干燥且无阳光直射的地方，安装墙面应有足够的强度、表面平直，这样才能确保安装牢固、避免晃动。
墙上打孔时应避开砖缝，要打在坚固的砖体上，必要时应对墙体作加固处理。
（2）与灶具的距离：抽油烟机应安装在灶具正上方，与灶具同一轴心线且保持水平一致。
顶吸式油烟机底端到灶面的距离约为65-75cm，侧吸式油烟机距离灶面的距离约为35-45cm（实际距离应根据具体需求而调整），抽油烟机与灶具中心位置重合时，吸烟效果最佳。
（3）装挂板、挂机：找出抽油烟机挂板安装位置，使用水平仪画线，确保安装不偏移。
在安装位置钻好孔，用附带的螺钉套件将挂板固定在墙上，再将抽油烟机挂到挂板上，确保无晃动和脱钩现象。
（4）装排烟管：将排烟管的一端与吸油烟机上的出风口连接，另一端则与公共烟道或外墙上的墙孔连接，同时排烟管口需伸出30mm的距离。
（5）装油杯：按说明书所示，将油杯拧上或推入固定好。
3、验收标准（1）安装完毕后，对抽油烟机的表面进行清洁。
（2）接上电源，检查各项功能键能否正常使用，可循环多次操作。
（二）燃气灶安装施工1、打开包装后，清除包扎带，泡沫垫或其它附件。
2、取下防尘帽，套上专用的进气胶管，并用管夹夹紧。
3、台式燃气灶必须安装在距离其它物品15cm以上的位置，顶部应留有100cm 以上的空间(上面安装烟机时按烟机相关要求)。
吸油烟机安装视频教程
吸油烟机安装视频教程
很抱歉，我无法提供视频教程，但我可以提供文字部分的教程。
请遵循以下步骤安装吸油烟机：
1. 准备工具和材料：吸油烟机、螺丝刀、电钻、钻头、标尺、铅笔、螺丝、扳手、电线、电线套等。
2. 确定安装位置：根据您的厨房布局和烹饪使用情况，选择一个适合的位置安装吸油烟机。
通常情况下，吸油烟机需要安装在厨房灶台上方，与灶台相距70-75厘米，确保有效吸油烟。
3. 定位安装孔位：使用标尺和铅笔，在安装位置上画出吸油烟机固定孔的位置。
确保孔位与吸油烟机底部的固定孔对应。
4. 钻孔：使用电钻和合适的钻头，按照预定的孔位，钻孔。
请注意安全，保持稳定的手势同时让驱动装置工作。
5. 安装油烟机：将吸油烟机的吸油罩和烟道固定架与孔位对齐，并使用螺丝刀和螺丝将其固定在墙上或吊顶上。
6. 连接电源：将电线连接至吸油烟机的电源接口，并使用电线套固定。
7. 接通电源和测试：在安装完成后，将电源插入插座，并打开吸油烟机的开关，测试是否工作正常。
确保油烟机能够正常运转和抽油烟。
这些是一般的安装步骤，但请注意各个品牌和型号的吸油烟机可能会有略微不同的要求。
在安装前，务必参考您所购买的吸油烟机的具体安装说明书，并按照其指导进行安装。
如果对安装过程感到困惑或不确定，建议咨询专业人士或寻求帮助。
多功能厨房集成灶安装方法
多功能厨房集成灶安装方法1. 确定安装位置在开始安装多功能厨房集成灶之前，需要确定好安装位置。
集成灶通常放置在厨房的烟机上方，因此需要测量并确保安装位置和尺寸的适合性。
安装位置应该避免任何火源和易燃物品，同时方便连接排烟管道。
2. 准备工具和材料在进行集成灶安装之前，确保你具备以下工具和材料：- 扳手和螺丝刀- 尺子和铅笔- 手电钻和螺丝刀头- 密封胶- 排烟管道和接头- 弹簧箍和胶带3. 安装排烟管道首先，确保已经准备好排烟管道和接头。
将排烟管道连接到集成灶的排烟口，并使用弹簧箍或胶带进行固定，确保连接处紧密无漏。
4. 固定集成灶将集成灶放置在预定的安装位置上，并使用螺丝刀将集成灶的固定孔与安装位置上的孔对齐。
使用螺丝刀和扳手进行固定，确保集成灶稳固无晃动。
5. 连接气源根据集成灶的具体型号和要求，连接燃气管道到集成灶的气源接口上。
在连接过程中，请确保连接口没有松动。
为了安全起见，可以在连接处使用密封胶。
6. 接通电源插入集成灶的电源插头到电源插座上。
在接通电源之前，务必检查电源线是否完好，无破损和暴露的情况。
确保电源线受到良好的保护，避免任何电器故障和危险。
7. 完善安装确保集成灶的控制面板和按键都正常工作。
检查排烟管道是否畅通，无堵塞和漏气现象。
同时，确保燃气管道连接处无泄漏，可以进行一次燃气测试，确保安全。
8. 清洁和保养完成安装后，可以进行一次集成灶的清洁和保养。
清洁集成灶的表面和内部，确保清洁工作细致到位。
配合使用专业的清洁剂和设备，如刮刀和清洁布，保持集成灶的整洁。
以上就是多功能厨房集成灶的安装方法。
在进行安装之前，请务必阅读和理解安装指南，并根据具体地方和设备要求进行操作。
如果有需要，建议请专业人士进行安装，确保安全和准确性。
同时，在集成灶的日常使用过程中，请保持警惕，并定期进行清洁和保养，以延长集成灶的使用寿命和性能。
