程控交换与综合业务通信网第四章程控交换机的信令系统
第四章：信令系统
第四章信令系统建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息，因此在各设备之间就会交互各种各样的“信息”，使网中的设备能够协调动作。
设备之间传递的这些信息称为信令。
通俗一点说，信令就是设备之间的“语言”，用来交流各自的状态和目的。
信令是通信网中的控制指令，是控制交换机动作的信号和语言。
信令系统指完成上述控制过程的控制信号的产生、发送、接受的硬件及操作程序的全体。
信令方式指信令在传送过程中必须遵守的规约和规定的集合, 内容包括信令的结构形式、传送方式和控制方式。
下面以市话中两个用户之间的电话接续为例说明信令在电话网中是如何起作用的。
如图4-1所示。
图4-1市话呼叫接续示意图甲为主叫用户，乙为被叫用户，当主叫用户摘机时，用户线的直流环路接通，向发端分局的发端交换机发出“主叫摘机”信令。
发端交换机在收到“主叫摘机”信令后，对主叫用户的用户数据进行分析，然后根据用户话机的类型将该用户线接到相应的收号设备上，接着向主叫用户发送拨号音。
主叫用户在听到拨号音后，可以开始拨被叫用户号码。
发端交换机在收到主叫用户拨的电话号码后，进行分析，当确定这是一个出局呼叫时，选择一条到收端分局中的终端交换机的空闲中继线，发出“占用”信令占用这条中继线。
终端交换机收到“占用”信令后，就将该中继线接到收号设备上，并向发端交换机发送“占用证实”信令。
发端交换机收到“占用证实”信令后，就向收端交换机发送被叫号码。
收端交换机收到被叫号码后，先向发端交换机发送一条“证实”信令，然后对被叫号码进行分析，发现被叫用户空闲时，就建立连接，向被叫用户振铃，并向主叫用户送回铃音。
当被叫用户摘机后，用户线直流环路接通，被叫用户向收端交换机发送“摘机”信令，然后收端交换机向发端交换机发送“被叫应答”信令，并启动计费。
至此话路接续完毕，甲和乙用户可以开始通话。
从这个例子可以看出，为了使各个设备之间可以协调动作，共同完成某项功能，必须在各设备间传送相关的信令。
第4章 程控交换机的信令系统PPT课件
程控交换与综合业务通信网
信令的分类
公共信道信令：是以时分方式在一条高速数据链路上 传送一群话路的信令的信令方式。
优点：信令传送速度快、容量大、具有改变或增加信令 的灵活性，便于开放新业务。
交换机A 交换网络
话路
交换机B 交换网络
交换机A 交换网络
话路
交换机B 交换网络
公共 控制
信令 设备
信令 设备
(a)
信令方式
程控交换与综合业务通信网
返回首页
上一页 下一页
第4章 程控交换机的信令系统
4.1.2 信令的功能
程控交换与综合业务通信网
➢(1) 监视功能：监视设备的忙闲状态和通信业务的 呼叫进展情况。
➢(2) 选择功能：通信开始时，通过在节点间传递包 含目的地地址的连接请求消息，使得相关交换节点 根据该信息进行路由选择，进行入线到出线的交换 接续，并占用局间中继线路。通信结束时，通过传 递连接释放消息通知相关交换节点释放本次通信业 务占用的中继线路，并拆除交换节点的内部连接。
第4章 程控交换机的信令系统
程控交换与综合业务通信网
第4章 程控交换机的信令系统
4.1 信令的概念 4.2 信令的分类 4.3 信令方式 4.4 用户(线)信令 4.5 局间信令 4.6 随路信令与中国1号信令 4.7 No.7号信令系统 4.8 No.7号信令网
返回首页
上一页
下一页
第4章 程控交换机的信令系统
返回首页
上一页 下一页
第4章 程控交换机的信令系统
程控交换与综合业务通信网
(3) 管理功能：进行网络的管理和维护，如检测和传 送网络的拥塞信息、提供呼叫计费信息、提供远端 维护信令等。
4-2、程控交换机系统
程控交换机系统5.1.2.1 系统简介目前随着酒店业对通讯的要求日益增长，对通讯系统的需求已不仅仅局限在能够打电话就可以了，而是希望能够寻找一套具有完善的酒店物业管理系统接口、客房服务中心、视频会议和宽带接入的综合应用通讯平台。
我们将提供一套具有强大的语音交换能力和无阻塞、维护费用低、维护方便、功能应用丰富等特点以及在开放性、扩展性和技术上具有领先性的现代化通讯交换平台，采用数字程控交换机系统可由一定的外线拖动大量的内线，并具有内线间通话不计费、线路权限设定、自动转接、定时叫醒、话费控制等功能。
使酒店作为一家现代化的酒店，拥有高层次、高效率、高安全性的办公通信环境，是我们的根本目标。
该系统支持传统电路交换方式（TDM），能够提供多种中继（模拟中继、数字中继等）接口；用户（模拟用户、数字用户等）接口以满足通讯办公的需要；该系统可以通过融合IP语音分组交换平台，提供视频服务、宽带接入、IP语音接入和通讯功能，能适应将来新的IP业务发展；该系统应为一套完整独立的酒店通讯系统，既不是由多种不同厂家的设备拼凑起来的集成方案，也不是由多套系统通过中继组网方式完成的组网方案。
采用一套系统可实现统一管理和维护（对系统全部资源包括模拟用户设备、数字用户设备、数字中继、模拟中继、各种功能等）；实现集中话费统计和管理；同时避免由于采用多种设备造成的系统兼容性问题该系统作为提供给宾馆酒店用户使用的通讯系统，要具有能够适应该行业的特色：为了能够长时间的不间断工作而具有冗余双备份，故障自动监测切换，具有专门的内置宾馆酒店功能软件，提供丰富的诸如叫醒、套房等酒店功能，而不是通过外挂集成的服务器牺牲了系统的稳定可靠性实现部分酒店功能。
该系统应具备同酒店资产管理系统（PMS）相连的标准接口5.1.2.2 系统功能结构描述程控数字交换机系统将数字通信技术、计算机技术和微电子技术集成为一体，成为一个高度模块化设计的全方位分散控制系统。
第五章程控交换机信令系统精品文档
因为各个国家在实现七号信令系统的不同，七号信令系统有 很多不同的版本。美国、日本、加拿大等国家采用的版本是 美国国家标准协会实现的版本，欧洲国家普遍采用的版本是 欧洲电信标准协会实现的版本，还有一些国家和地区采用的 版本是国际电信联盟实现的版本。为了让使用不同版本的系 统之间能够传递信令，不同版本的七号信令系统之间会采用 网关将其他版本的信令转换成国际电信联盟实现的版本进行 传输。
第二级信令链路功能级规定了把消息信号传送到数据链路的 功能和程序。他包括信号单元的分界、信号单元定位、差错 检出、差错校正、初始定位、处理机故障、第二级流量控制 和信令链路差错率监视等功能与第一级共同保证在两个信令 之间提供一条可靠的传送消息的信号链路。
OSI模型
OSI参考模型是用于计算间互连和交换信息的分层协议。由于NO.7信令方式实质 上也是局间处理机之间的分组数据通信系统，所以也适合采用OSI参考模型。在 OSI参考模型中，把用来描述一个通信系统中几个用户间的互连和交换信息协议 为七层，即：物理层、链路层、网络层、传输层会话层、表示层、应用层。其中 1～3层的功能是建立通信网的基础，在1-3层的作用下，经过若干串接的信令链 路把信息从一个节点传送到另一个节点。4-7层具有端到端的通信功能，这些层 的定义与通信网的内部结构无关。另外，从七层的功能中，1-6层包括实现通信 所采用的方式，第7层表示通信层的真正内容。
② 发端交换机收到用户摘机信号后，立即 向主叫用户送拨号音。
③ 主叫拨号，将被叫号码送给发端交换机。 ④ 发端交换机根据对被叫号码的分析结果
选择局向与中继线，发端交换机在选好 的中继线上向终端局交换机发送占用信 号，并把被叫号码送给终端交换机。 ⑤ 终端交换机根据被叫号码，将呼叫连接 到被叫用户，向被叫用户送振铃信号， 并向主叫用户送回铃音。 ⑥ 当被叫摘机应答时，终端交换机接收到 应答摘机信号，终端交换机将应答信号 转发给发端交换机。 ⑦ 用户双方进入通话状态，这时，线路上 传送话音信号。 ⑧ 通话结束挂机复原，传送拆线信号。 ⑨ 终端交换机拆线后，回送一个拆线证实 信号，一切设备复原。

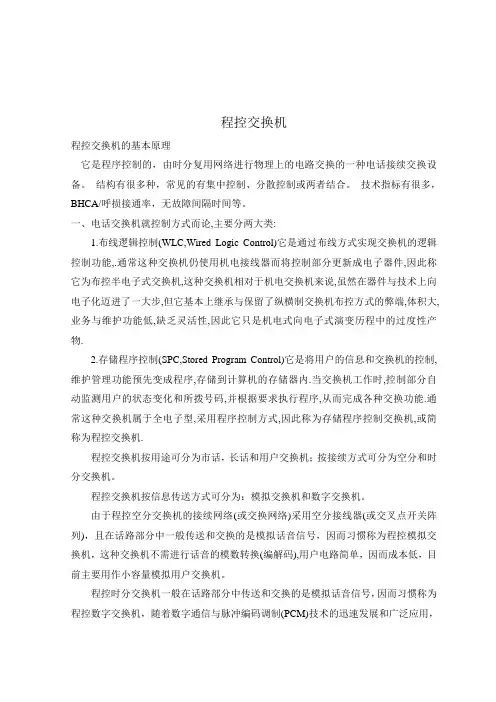

程控交换机原理简介
程控交换机程控交换机的基本原理它是程序控制的，由时分复用网络进行物理上的电路交换的一种电话接续交换设备。
结构有很多种，常见的有集中控制、分散控制或两者结合。
技术指标有很多，BHCA/呼损接通率，无故障间隔时间等。
一、电话交换机就控制方式而论,主要分两大类:1.布线逻辑控制(WLC,Wired Logic Control)它是通过布线方式实现交换机的逻辑控制功能,.通常这种交换机仍使用机电接线器而将控制部分更新成电子器件,因此称它为布控半电子式交换机,这种交换机相对于机电交换机来说,虽然在器件与技术上向电子化迈进了一大步,但它基本上继承与保留了纵横制交换机布控方式的弊端,体积大,业务与维护功能低,缺乏灵活性,因此它只是机电式向电子式演变历程中的过度性产物.2.存储程序控制(SPC,Stored Program Control)它是将用户的信息和交换机的控制,维护管理功能预先变成程序,存储到计算机的存储器内.当交换机工作时,控制部分自动监测用户的状态变化和所拨号码,并根据要求执行程序,从而完成各种交换功能.通常这种交换机属于全电子型,采用程序控制方式,因此称为存储程序控制交换机,或简称为程控交换机.程控交换机按用途可分为市话，长话和用户交换机；按接续方式可分为空分和时分交换机。
程控交换机按信息传送方式可分为：模拟交换机和数字交换机。
由于程控空分交换机的接续网络(或交换网络)采用空分接线器(或交叉点开关阵列)，且在话路部分中一般传送和交换的是模拟话音信号，因而习惯称为程控模拟交换机，这种交换机不需进行话音的模数转换(编解码),用户电路简单，因而成本低，目前主要用作小容量模拟用户交换机。
程控时分交换机一般在话路部分中传送和交换的是模拟话音信号，因而习惯称为程控数字交换机，随着数字通信与脉冲编码调制(PCM)技术的迅速发展和广泛应用，世界各先进国家自60年代开始以极大的热情竞相研制数字程控交换机，经过艰苦的努力，法国首先于1970年在拉尼翁(Lanion)成功开通了世界上第一个程控数字交换系统E10,它标志着交换技术从传统的模拟交换进入数字交换时代。
第4章 程控交换机的信令系统PPT课件
图： 前向信令和后向信令的传送方向
返回首页
上一页 下一页
第4章 程控交换机的信令系统
中国No.1号信令系统
二、记发器信令
1．信号编码
程控交换与综合业务通信网
返回首页
上一页 下一页
第4章 程控交换机的信令系统
中国No.1号信令系统
2．信号编码的含义
程控交换与综合业务通信网
返回首页
上一页 下一页
第4章 程控交换机的信令系统
返回首页
上一页 下一页
第4章 程控交换机的信令系统
程控交换与综合业务通信网
信令的分类
其它分类：
带内信令与带外信令：
可以在通路频带（300~3400Hz）范围内传送的 信令，叫带内信令，在通路频带外传送的信令，就叫带 外信令。
模拟信令和数字信令：
模拟信令是按模拟方式传送的信令，数字信令是将 信令按数字方式编码进行传送的信令。
CCITT No.6：模拟型公共信道系统
CCITT No.7：数字型公共信道系统
CCITT R1、CCITT R2………. 返回首页
上一页 下一页
第4章 程控交换机的信令系统
中国No.1号信令系统
一、线路信令
程控交换与综合业务通信网
1．No.1线路信令的种类及适用范围
No.1线路信令可分为直流型线路信令、交流 线路信令和数字型线路信令。
返回首页
上一页 下一页
第4章 程控交换机的信令系统
程控交换与综合业务通信网
(3) 管理功能：进行网络的管理和维护，如检测和传 送网络的拥塞信息、提供呼叫计费信息、提供远端 维护信令等。
返回首页
上一页 下一页
第4章 程控交换机的信令系统
《程控交换原理》练习题含答案
一、填空题：（1×20=20分）时分接线器在输出控制方式中CM单元里填写的是话音信号在SM上的读出地址；在输入控制方式中CM单元里填写的是话音信号在SM上的写入地址。
对程控交换机的运行软件的要求是实时性、并行性和不间断性。
用户摘挂机识别的扫描周期为100-200ms，扫描结果若是∧LL=1表示SCN摘机。
输入控制工作方式的T接线器的话音存储器是按_顺序读出方式工作的。
PCM32系统中，每帧时长为１２５μs。
时间接线器主要由话音存储器和控制存储器(CM)两部分组成。
在程控数字交换机中，程序划分为故障级、周期级和基本级3个执行级别，其中故障级程序的执行优先级最高。
二、选择题：（1×20=20分，请把正确答案填入下表格内）1．在PCM系统中，抽样频率（d）A 300hz B500hz C800hz D8000hz2．若每条HW线均为PCM基群（8端），则HW2TS5位于复用线上的TSX，其中X=（c）A74B73C42D413．程控交换机的控制系统由（c）组成。
A．处理机、交换网络、输入/输出接口B.处理机、交换网络、存储器C.处理机、存储器、输入/输出接口D.处理机、交换网络、中继接口4．在基本级、周期级、故障级这三种任务中，（c）优先执行的级别最高。
A．基本级B.周期级C.故障级5．对DTMF双音频号码的扫描周期是（b）A.8msB.16msC.96msD.200ms6．用户接中电路物七项功能用英文缩写字母可表示为（a）A．BORSCHT B.BOXSCTC.BURSCPTD.BORSKHT9．以下程序中，（b）属于交换机的时钟级程序。
A.摘机处理（基本级）B.摘机识别C.号码分析（基本级）D.号码处理（基本级）12．摘、挂机扫描程序是（b）程序。
A．基本级B．时钟级C．进程级D．故障级13．在交换机软件中优先级最高的程序是（a）A、故障级程序B、信令接收及处理程序C、分析程序D、时钟级程序15．在交换机软件中优先级最高的程序是（a）A、故障级程序B、信令接收及处理程序C、分析程序D、时钟级程序19．程控交换机中时钟中断可以被（c）中断插入。
通信工程师考试复习题(电话交换专业)
通信工程师考试复习题（电话交换专业）第一章程控数字交换机一、单选题1．在数字交换中表示模拟用户接口电路的功能时，字母“T”表示的是（）。
A、馈电B、测试控制C、振铃控制D、监视答案：B2．程控交换机的电压为负48V，在通话时馈电电流在20mA~（）mA之间。
A、50B、100C、150D、200 答案：B3．关于公用电话网中使用的信号音我国多采用（）Hz的频率，通过不同的断续方式来定义。
A、450B、550C、650D、750 答案：A4．交换系统的再启动次数要求每月在（）次之下。
A、10B、15C、20D、25答案：A5．一般认为，在本地电话网中，总呼损在2%~（）范围内是比较合适的。
A、3%B、5%C、7 %D、9%答案：B6．全分散控制方式的最大特点是取消了（）。
A、中央处理机B、区域处理机C、功能处理机D、信息处理机答案：A7．在自动电话交换机中，通话电路建立以后，主被叫任何一方先挂机，通话电路立即复原，挂机用户立即释放，未挂机一方听忙音，超时不挂机，即被闭锁。
以上复原控制方式采用了（）A、主叫控制B、被叫控制C、主被叫互不控制D、主被叫互控答案：C8．下列信号属于模拟信号的有、（）A、脉幅调制信号B、脉码调制信号C、增量调制信号答案：A9．程控交换机中，向用户终端提供接口电路，完成用户话务的集中和扩散，以及对用户侧的话路进行必要控制的模块是（）A、用户模块B、中继模块C、信号设备D、数字交换网络答案：A10．程控交换操作系统中，对系统中出现的软件、硬件故障进行分析，识别故障发生原因和类别，决定排除故障的方法，使系统恢复正常工作能力的是（）A、维护程序B、管理程序C、故障处理程序D、消息处理程序答案：C11．以下程控交换机硬件设备中不属于话路部分的设备是（）A、用户模块B、中继模块C、信号模块D、呼叫处理机E、数字交换网络答案：D12．当A用户正与B用户通话，C用户试图与A用户建立通话连接，此时给A用户一个呼叫等待的指示，表示另有用户等待与之通话。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
程控交换与综合业务通信网第四章程 控交换机的信令系统
1.用户交换机在本地网内提呼叫信号发送顺 序。
用户交换机－－端局
用户交换机发前向信号 P Q A B C D 接口端局发后向信号 A1 A1 A1 A1 A1 A3
KD=3 KB
程控交换与综合业务通信网第四章程 控交换机的信令系统
用户交换机－－端局－－端局
•2
• 用户 • 表
•普通
•3
•1500+ 1620
•3
••立打即印
•
机
•普通
•立即
•前向Ⅱ组KD •KE
•
•长 途 话 务 员 呼 叫
（半自动）
•
•长 途 自 动 用 户 呼
叫（用户数据通信、
电话通信或用户传
•
真） •市内电话
程控交换与综合业务通信网第四章程 控交换机的信令系统
•4 •1380+
程控交换与综合业务通 信网第四章程控交换机
的信令系统
2020/11/24
程控交换与综合业务通信网第四章程 控交换机的信令系统
•图4.1 市话网中两分局用户接续示例
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.1 信令分类 1．按信令的传送区域划分
按信令的传送区域划分，可将信令分为用户 线信令和局间信令。
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.3.3 中国1号信令记发器信号 中国1号信令记发器信号属于互控方式，分为前
向信号和后向信号。前向信号分为前向1组和前向2 组，后向信号分为A组和B组(教材 表4.10)。
程控交换与综合业务通信网第四章程 控交换机的信令系统
前向1组信号主要代表数字信息等，前向2组代 表发端业务类别；后向A组信号起控制前向数字信 息的发码位次与证实作用，B组信号表示被叫用户 状态。（教材 表4.11、4.12）
用户交换机发前向信号 P Q P Q A B C D KD=3
接口端局发后向信号 A1 A2
受端局发后向信号
A1 A1 A1 A1 A1 A3 KB
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.4 共路信令与7号信令 共路信令是将一组话路所需的各种局间控制
信号，集中到一条与话音通路分开的公共信号信 道上进行传送。如图4.6所示：
在后向A组的A3信号发出前，前向1组和后向A 组构成互控关系；在A3信号发出后，前向2组和后 向B组构成互控关系。
程控交换与综合业务通信网第四章程 控交换机的信令系统
•前向I组
•编 码
•频 率
•数 字 •（KOA） •KC
KA
•1
•1380+
1500
•1
•普 通 ， •
定期
•2
•1380+ 1620
程控交换与综合业务通信网第四章程 控交换机的信令系统
• 在业务交换点和业务控制点之间传送 各种数据信息，支持各种类型的智能业务；
• 传送移动通信网中与用户移动有关的 各种控制信息。
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.4.2 No.7信令系统的结构 分层通信体系结构的基本概念是： ① 将通信功能划分为若干层次，每一个层
程控交换与综合业务通信网第四章程 控交换机的信令系统
由于目前广泛应用的模拟话机有脉冲式话机 与双音多频（DTMF）式话机，因而拨号信号有以 下两种：
（1）直流脉冲信号 通过话机拨号控制用户环路电流断续而产生
直流脉冲。如图4.2所示：
程控交换与综合业务通信网第四章程 控交换机的信令系统
•图4.2 拨号脉冲信号的波形
可提醒用户有呼叫到达。
2．信号音
信号音是交换机发送给用户的信号，用来说
明有关的接续状态，如忙音、拨号音、回铃音等 .
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.3 局间信令 局间信令是交换机或交换机之间中继线上传
送的信令。 局间信令由线路信令和记发器信令（register
signalling）组成。
程控交换与综合业务通信网第四章程 控交换机的信令系统
•后 向 信 号
•编 码
•频 率
•A 组
•B 组
•KD=1,2,6
•KD=3,4
•5
•1020+780
•A5：空号
•B5 ： 被 叫 用 •被叫用户为空号 户为空号
•6
•900+780
•A6：发KA和主 •B6：备用 叫号码
•被 叫 用 户 空 闲 ， 主叫控制复原
程控交换与综合业务通信网第四章程 控交换机的信令系统
•图4.5 前向信令和后向信令的传送方向
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.3.2 记发器信令 记发器信令是完成电话自动接续的控制信号，
利用话音通路并占据整个话音频带或时隙实现这 种信号的传送。目前广泛采用传送速度快、有检 错能力的带内多频（MF）信号作为记发器信令。
程控交换与综合业务通信网第四章程 控交换机的信令系统
（2）双音多频信号 双音多频信号：由两个音频组成，这两个音
频分别属于高频组和低频组，每组各有四个频率， 每一个号码取其中一个频率（教程 表4.2）。
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.2.2 交换机发出的信令
1．铃流
铃流信号是交换机发送给被叫用户的信号，
备所组成的综合数字网；
程控交换与综合业务通信网第四章程 控交换机的信令系统
② 能满足现在及将来传送呼叫控制、遥 控、维护管理信令及处理机之间事务处理信息 的要求；
③ 提供了可靠的方法，使信令按正确的 顺序传送又不致丢失或重复。
程控交换与综合业务通信网第四章程 控交换机的信令系统
2．No.7信令系统的基本功能 No.7信令系统能满足多种通信业务的要求， 当前主要应用有： • 传送电话网的局间信令； • 传送电路交换数据网的局间信令； • 传送综合业务数字网的局间信令； • 在各种运行、管理和维护中心传递有关信 息；
带内多频信号传送方式有：非互控方式、半 互控方式和互控方式。
程控交换与综合业务通信网第四章程 控交换机的信令系统
1. 非互控方式 以单向、不互控（即无后向证实信号）、逐 断转发的形式发送。
2.半互控方式 每次传送前向多频脉冲信息后，回送一个后 向证实信号。适于端到端形式信号的传送。
程控交换与综合业务通信网第四章程 控交换机的信令系统
程控交换与综合业务通信网第四章程 控交换机的信令系统
•图4.4 直流线路信令示意图
程控交换与综合业务通信网第四章程 控交换机的信令系统
（2）交流线路信令 对于长话网和使用频分制复用设备的市话网， 其信令采用话音频带的带内或带外交流信令。信 号分为前向和后向信号两种（教材 表4.5）。
程控交换与综合业务通信网第四章程 控交换机的信令系统
① 用户线信令是用户话机和交换机之间传送 的信令。
② 局间信令是交换机或交换机之间中继线上 传送的信令。
程控交换与综合业务通信网第四章程 控交换机的信令系统
2．按信令信道与话音信道的关系划分 ① 随路信令指用传送话路的通路传送与该话 路有关的各种信令，或指传送信令的通路与话路 之间有固定的关系。 ② 公共信道信令指传送信令的通道和传送话 音的通道在逻辑上或物理上是完全分开的,有单 独传送信令的通道，在一条双向信令通道上,可 传送上千条电路信令消息。
4．按信令的传送方向划分 ① 前向信令指信令沿着从主叫到被叫的方 向传送。 ② 后向信令指信令沿着从被叫到主叫的方 向传送。
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.2 用户线信令 用户线信令是用户话机和交换机之间传送的
信令。 4.2.1 用户话机发出的信令
1．监视信令 监视信令主要反映用户话机的摘、挂机状态 2．地址信令 地址信令是用户话机向交换机送出的被叫号 码。
•4
•优先定 •
1740
期
•5 •1500+
•5
•普通免 •
1740
费
•6 •1620+
•6
•小交换 •
1740
机
•7 •1380+
•7
•备用
•
1860
•8 •1500+
•8
•备用
•
1860
•9 •1620+
•9
•备用
•
1860
•
•市内用户传真或
用户数据通信
•
•半自动核对主叫
号码，测试呼叫
•
•测试呼叫
程控交换与综合业务通信网第四章程 控交换机的信令系统
中国1号信令是随路信令。随路信令系统如图 4.3所示：
程控交换与综合业务通信网第四章程 控交换机的信令系统
• 图4.3 随路信令系统示意图
程控交换与综合业务通信网第四章程 控交换机的信令系统
4.3.1 线路信令 局间线路信令一般包括示闲、占用、应答和
1980
于测试
续
接续
•14 •1740+
•
•备用
•备用
•备用 •
1980
•15 •1860+ •15：主 •
1980
叫号码
送完
•控 制 卫 •
•
星电路
段数
程控交换与综合业务通信网第四章程 控交换机的信令系统
•后 向 信 号
•编 码 •频 率
•A 组
•B 组
•KD=1,2,6
•KD=3,4
•1
•1140+1020 •A1：发下一位
程控交换与综合业务通信网第四章程 控交换机的信令系统
