eplan电气图纸设计规范_终版v1.0.8.22
目录1图纸........................................................... 错误!未定义书签。
图纸类别...................................................... 错误!未定义书签。
图框.......................................................... 错误!未定义书签。
2封面、目录、更改记录........................................... 错误!未定义书签。
封面.......................................................... 错误!未定义书签。
目录表........................................................ 错误!未定义书签。
更改记录...................................................... 错误!未定义书签。
3连接图......................................................... 错误!未定义书签。
设计要求总则.................................................. 错误!未定义书签。
元器件命名.................................................... 错误!未定义书签。
电源命名...................................................... 错误!未定义书签。
线缆命名...................................................... 错误!未定义书签。
4通讯图......................................................... 错误!未定义书签。
5工位图......................................................... 错误!未定义书签。
6柜体图纸....................................................... 错误!未定义书签。
7BOM ............................................................ 错误!未定义书签。
1图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。
区域图纸：包括柜体间电源连接图、网络连接图、特殊线缆图、接地图等。
工位图纸：工位内各夹具、设备、模块、阀岛、传感器等连接图。
所有图纸中涉及到标准柜体（其中包括MCP/VFP/HMI/PB/BS/SW/JB/TS/TJB）的名称时，需使用全称表示，如EC-BMP-B1-UB1-010&030-MCP01；机器人控制柜、焊接控制柜、涂胶控制柜、螺柱焊控制柜、修磨器、阀岛、IP67模块、电机、区域扫描仪、光栅、光栅复位盒、急停盒等均使用简称，如UB1-010-RC01。
1.2图框a.绘图区b.行坐标c.FOTON Logod.供应商Logoe.供应商公司名称f.图纸状态，详见下表表- 1g.FOTON公司名称（北汽福田汽车股份有限公司）h.FOTON电气工程师i.FOTON负责人j.供应商电气工程师k.供应商负责人l.项目名称（北京多功能工厂S700项目）m.图纸名称表- 2n.页描述。
对当前页图纸主要内容进行说明。
o.图纸编号图- 1 图纸编号规则图- 2区域编号规则p.区域编号q.创建日期。
图纸首次创建日期（格式示例2014-05-05）r.完成日期。
文档完成日期（格式示例2014-05-05）s.图纸版本号。
编号采用英文大写字母，按A、B、C…依次排序t.更改日期。
当前版本图纸更改完成日期（格式示例2014-05-05）u.文档类型。
表- 3v.当前类型文档页码w.当前类型文档总页数h i fj k go vbwc q t s del m n p r u a图- 3 图框2封面、目录、更改记录2.1封面图- 4封面2.2目录表图- 52.3更改记录3连接图3.1设计要求总则3.1.1连接图需标明以下内容：1.所有和该图集相关的柜体；2.所有BOM清单中的柜体和线缆；3.所有的线缆编号、插座编号、插座形式；4.所有的接头编号、接头尺寸、接头颜色；5.如果有特殊线缆，需标明线缆品牌及编号；6.所有的BOM清单中的设备的编号；7.图纸中所有设备的接线端子编号、定义须与实际设备一致。
3.1.2线型1.实线a)BOM中所列的元器件、柜体、线缆等；b)硬接线连接。
2.虚线a)BOM中引用的元器件、柜体等；b)图表中做说明用的元器件、柜体等；c)仅用作参照说明的线缆等。
3.双点划线a)双点划线用来表示底板的范围。
该范围表明哪些元器件是安装在该底板上，哪些元器件不是安装在该底板上。
图- 63.1.3 绘图区d) 绘制电源分配图和通讯图时，每张图纸中绘图区左侧以及中心处应有坐标，左侧取X00、X02、X04……X40；右侧取X50、X52、X54……X90，X 为当前页页码。
必要时可不绘制右侧坐标。
e) 所有延续到其他页的线缆应当在断续处标注，标注使用文档类型代码加转接至行坐标表示。
图图- 93.2元器件命名元器件命名采用文档类型加起始坐标行及元器件代码来表示，元器件名称标注在元器件符号上方或左侧，元器件名称下方标明元器件规格，如功率、断路电流。
元器件代码见下表：表- 4设备代码图- 7坐标示意 图- 8转接标注示意除了元器件名称外，继电器和接触器还需要有一个功能代码作为后缀，以用来定义它唯一功能。
示例1：断路器位于行156，命名为E156CB，断路电流8A，标注于断路器符号下方。
图- 10示例2：总空开位于行114，命名为E114DISC，断路电流32A，标注于总空开名称下方。
图- 11示例3：变频器命名为坐标+VFP，如下E212VFP。
图- 123.3电源命名表- 5 电源名称代码描述示例AC交流电（AC voltage，380VAC，220VAC) AC1, AC2, AC3HAC交流热电源（“Hot” AC）HAC1, HAC2, HAC3DC直流电（DC voltage 24VDC)DC1, DC2, DC3DN DevicenetEN EthernetHDC直流热电源（“Hot” DC）HDC1, HDC2, HDC3SD1,SD2SD安全设备（Safety Device），主要用于光栅、扫描器、安全毯SDE1, SDE2, SDE3 SDE安全设备发射端（Safety Device Emitter）主要用于光栅及安全毯SDR安全设备接收端（Safety Device Receiver）SDR1, SDR2, SDR3 3.4线缆命名3.4.1柜内单芯线命名线缆每经过一个设备需改变一次命名；在线缆名称下一行标明线缆规格，第三行标明线缆颜色。
颜色代码见《FOTON线缆颜色标准》。
多根线缆颜色规格一致时，可以统一标注线缆规格和颜色。
示例1：在106行引出分支，分支线缆编号为1061L1、1061L2、1061L3。
干线线缆在114行连接到总空开，经过总空开干线线缆编号为1141L1、1141L2、1141L3。
线缆1061L1、1061L2、1061L3规格颜色一致，统一标注。
从N排接出的线缆直接标注为N即可。
在行124经过变压器E124T后，L和N线分别编号为1241L和1241N。
220V电源统一使用坐标加L和N标注。
图- 13图- 14示例2：所有其他线缆除非本文中有特殊说明，均采用起始行坐标加数字后缀命名。
如：一条线缆起始于行156则被命名为1561，在同一行的经过设备后第二条线缆则被命名为1562，依次类推。
接线端子采用相同的命名规则。
中性线及负极线缆和端子编号后缀统一用0。
图- 15示例3：标准柜体内部有多个24V电源时，24V供电线缆使用图纸坐标编号规则。
标准柜体内部仅有1个24V电源时，需要跳线部分24V供电正极电缆及端子直接标注为24VDC，负极直接标注为0 VDC；其他不需要跳线部分编号采用图纸坐标编号规则。
图- 16 柜内有多个24V电源时线缆编号图- 17柜内仅有1个24V电源时跳线部分线缆编号图- 18柜内仅有1个24V电源非跳线部分线缆编号3.4.2外部电缆多芯线命名380V配电使用L1、L2、L3来表示，380V外部电缆多芯线本身数字编号接线为1接L1、2接L2、3接L3、4接N、PE接PE，并且每根单芯线按照图纸坐标编号。
220V配电使用L、N表示，220V外部电缆多芯线本身数字编号接线为1接L、2接N、PE接PE，并且每根单芯线按照图纸坐标编号。
普通24V外部电缆多芯线需有具体编号，不使用本身数字编号。
连接US1（24V常供电）、US2（24V安全电）的24V外部电缆多芯线需使用本身数字编号，即1接24V安全电、2接24V常供电、3接0V、4接PE，并且每根单芯线按照图纸坐标编号。
24V信号及电源接线端子两端的线缆编号需保持一致。
图- 19 380V电缆单芯线接线图图- 20 220V电缆单芯线接线图图- 21 24V安全电与常供电接线图图- 22 24V信号端子两端线缆编号3.4.3外部电缆命名绘制区域图时柜体间连接线缆使用源设备名称和目的设备名称来命名；特殊线缆应当在图纸上标明线缆制造商及订货号；220V以上（含220V）电源电缆需加后缀AC，24V电源电缆需加后缀DC，EtherNet/IP网络需加后缀EN；电机名称用简称表示，例如FM1-010-M01，按水平电机、升降电机、升降机锁紧电机、滑橇锁紧电机顺序依次命名为M01、M02、M03、M04…；交换机名称用简称表示，例如FM1-060&080-SW01-ENET1，管理型交换机、非管理型交换机按照顺序依次命名为ENET1、ENET2、ENET3、ENET4…。
示例1：单线图中各柜体之间连接线缆编号采用源柜体接口编号、目的柜体名称、线缆类型后缀。
&源柜体源柜体接口目的柜体名称线缆类型图- 23 柜体间线缆编号图- 24 WDP接线示例图- 25 PDP接线示例图- 26 MCP接线示例图- 27 24V接线示例示例2：SW柜到MCP柜网线命名需加后缀EN1、EN2，EN1表示接PLC管理层模块，EN2表示接PLC设备层模块。
电气图纸设计规范（经典）
电⽓图纸设计规范（经典）电⽓设计图纸规范⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。
⼴义地说表明两个或两个以上变量之间关系的曲线，⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者⽤以提供⼯作参数的表格、⽂字等，也属于电⽓图之列。
⼆、电⽓图分类1、系统图或框图：⽤符号或带注释的框，概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。
2、电路图：⽤图形符号并按⼯作顺序排列，详细表⽰电路、设备或成套装置的全部组成和连接关系，⽽不考虑其实际位置的⼀种简图。
⽬的是便于详细理解作⽤原理、分析和计算电路特性。
3、功能图：表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图，其⽤途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要⽤⼆进制逻辑（与、或、异或等）单元图形符号绘制的⼀种简图，其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。
5、功能表图：表⽰控制系统的作⽤和状态的⼀种图。
6、等效电路图：表⽰理论的或理想的元件（如R、L、C）及其连接关系的⼀种功能图。
7、程序图：详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。
9、端⼦功能图：表⽰功能单元全部外接端⼦，并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。
10、接线图或接线表：表⽰成套装置、设备或装置的连接关系，⽤以进⾏接线和检查的⼀种简图或表格。
⑴单元接线图或单元接线表：表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。
（结构单元指在各种情况下可独⽴运⾏的组件或某种组合体）⑵互连接线图或互连接线表：表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。
（线缆接线图或接线表）⑶端⼦接线图或端⼦接线表：表⽰成套装置或设备的端⼦，以及接在端⼦上的外部接线（必要时包括内部接线）的⼀种接线图或接线表。
eplan电气设计使用手册
eplan电气设计使用手册一、简介eplan是一款专业的电气设计软件，它为电气工程师提供了一套完整的工具集，用于创建电气图纸、管理电气元件以及生成相关的技术文档。
这款软件特别适合于在电气工程领域中需要详细设计和文档化的场合。
通过eplan，设计师可以大大提高设计效率，减少错误，并确保所有相关的技术信息都准确无误。
二、主要功能特点1.强大的元件库管理：eplan提供了丰富的标准元件库，同时也支持用户自定义库。
设计师可以根据项目需求，方便地选择和插入元件。
2.智能的电气规则检查：eplan可以根据设定的规则对电路进行自动检查，确保电气设计的合规性和安全性。
3.三维布线设计：eplan支持三维模型导入，实现真正的三维布线设计，大大提高了设计的直观性和准确性。
4.自动生成技术文档：eplan能够根据设计数据自动生成BOM、装配图、接线图等，极大地减少了工程师的工作量。
5.跨平台协作：eplan支持多平台（Windows、Mac、Linux）操作，方便团队成员进行协作。
三、使用步骤1.启动eplan软件，选择合适的工程模板。
2.在元件库中选择需要的元件，将其拖拽到绘图区域。
3.根据电路设计需求，设置元件之间的电气连接。
4.根据需要，添加注释、说明等信息。
5.进行电气规则检查，确保设计合规。
6.根据需要生成相关的技术文档。
7.保存并导出工程文件。
四、注意事项1.在使用eplan进行电气设计时，应遵循相关的电气安全规范和标准。
2.确保在开始设计之前，已经充分了解了项目的需求和要求。
3.注意保持工作区的整洁，避免出现混乱的连线情况。
4.在生成技术文档时，应仔细核对所有信息，确保准确性。
5.在团队协作中，应确保每个成员都清楚了解自己的任务和责任。
6.定期保存工程文件，以防数据丢失。
eplan制图细节规范
EPLAN制图规范本规范是为了统一公司制图规范，避免公司图纸的“多样性”。
以下主要以制图中几个方面来定出公司标准。
1．封面；统一使用上柏封面表格。
2．图框（图幅）；选择图框：原理图框统一使用百度云下的symbol图框3．符号；符号统一使用“symbol”中的符号，具体操作：工具-部件-管理-附加-设置并且规定只使用变量A与变量B，避免出现太多种类，力求图纸下整齐统一。
触点与开关按钮等遵循“左开右闭，上闭下开”原则。
4．部件（材料、零件）EPLAN中的每个符号都有其属性功能，在导出报表时这些功能都会显示出来。
所以我们必须要根据公司的元件属性来对元件改。
部件创建应遵循真实准确的原则与信息齐全的目的来创建。
创建方法：创建思路为定义好部件的规格，例如：产品部件编号、名称等信息，然后选择其符号。
步骤如下：1.新建部件：部件管理中选中零部件右键单击-新建2.定义属性：3.选择部件：电机功能模板：新建模板;定义功能（一般为可变）；选择符号；确定后即创建了改部件。
5．总体布局；包括两个部件1．原理图布局；原理图主要分1：单线图，系统图；2：多线图（ⅰ一次线路；ⅱ二次线路。
）；一次线路与二次线路需分开页，以便分开编缉线号。
布局尽量与下图思路一样，将触点按钮，指示灯，线圈等以竖直的方向放置。
行与行之间保持合适的距离，以美观为准。
2. 器件实物布置图一般实物布置上部：熔断器、中间继电器PLC、仪表仪器；等小型部件；中部：接触器、断路器、变频器、软启动等中型部件；下部：主要考虑用户接线（下进线方式），端子，接线铜排等。
部分器件左右之间需保持一定距离，主要针对器件发热散热问题。
器件上下到线槽间需留有合适的距离。
注：（如进线方式不同，需具体考虑）6．模板；模板请使用公司的模板，不需自我再创建。
如果模样中需要修改，请通过相议后修改，并统一更改。
作好模板的版本号。
另模板，表格等数据应放到指定目录下，不宜放置于其他地方，放置其他地方数据会引起不更新，因此需安放于指定安装目录下。
EPLAN 图纸设计
2010年3月4日EPLAN 图纸设计EPLAN 绘图注意事项北京国华新兴节能环保科技有限公司2010年3月4日目录•1、图纸的总体要求•2、图纸的系统结构•3、需经常注意的几个绘图问题2北京国华新兴节能环保科技有限公司2010年3月4日1、绘图的总体要求1.1转变绘图的思路1.2遵循规范•以原理图为中心，其他部分大都由原理图自动生成，设计者以重要精力集中在原理图部分，确保原理图正确无误•整套图纸由各个部分总体有机组合而成，每一部分的绘制，需要按照绘图的规则，正确无误的绘制•（如由问题，最好遵循Eplan的绘图规则，否则，可能不能正确的生成报表)北京国华新兴节能环保科技有限公司2010年3月4日1、绘图的总体要求1.3 报表1.4元器件库•原理图完成之后，根据需要生成不同种类的报表，如•A、图纸目录•B、端子排列图(原理图)•C、端子图表（施工图)•D、I/O卡总览•E、材料表•F、标识符总揽•……•绘制原理图时，每个电气符号需要遵循国标或者IEC标准，Eplan提供的元件库有（常用)•A、GB_Symbol（原理图)•B、GB_Single_Symbol（单线图)•如有特殊需要，可以建立自己的元器件库北京国华新兴节能环保科技有限公司2010年3月4日1、绘图的总体要求1.5设计好图纸DEMO•为了便于分工协作，使同一类型的原理图不至于出现大的偏差，在绘制图纸之前，每一类型的图纸需事先做好DEMO，以便遇到同一类型图纸时，直接调用DEMO,通常DEMO如下：•单向电机•双向电机•32DI PLC模块•8AI PLC模块•操作箱北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的系统结构•2.1 通常的结构划分方法•A、老外通常采用的根据工艺的绘制方法；•根据工艺划分的区域来进行图纸的绘制（参考EPLAN DEMO）•优点：MCC和PLC、仪表通常在一起，方便查看每个设备的检测点和控制方法•缺点：不太符合中国人的通常习惯，柜体厂家需花费更多的精力绘制柜体接线图北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的系统结构•2.2 EPLAN的二级结构•针对一个完成的工程项目来说，EPLAN绘图通常采用二级结构：•=高层代号•可分为：•基本设计（BasicDesign)、•原理图（Schematic）、•施工设计（ShopDrawing）北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的系统结构•+位置代号•为高层代号的下一级结构，如按照国内习惯可分为(以=Schematic原理图为例):•封面•+List（图纸目录)•+Nation（图纸说明)•+Identifiers（结构标识符总览)•+Network（网络结构图)•+MaterialList（材料表) 接下一页北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的结构•接上一页•+PLC101（柜内原理图)•+CabinetLayout（柜体结构和布置图)•+TerminalView（端子图表)包括电缆和端子，可归入施工图•+TerminalList（端子排列图)北京国华新兴节能环保科技有限公司2010年3月4日2、图纸的结构北京国华新兴节能环保科技有限公司•不同类型的原理图对应的表格类型位置代号名称对应表格List 目录*.f06Nation 图框文档*.f15Identifiers 结构标识符总览*.f24PLC101多线原理图(交互式)图形,*.f28CabinetLayout 安装版布局(交互式)图形*.f28TermibalView端子图表*.f13根据需要建立不同类型的图纸的时候，回自动提示需要的表格2010年3月4日3、需要经常注意的几个绘图问题•3.1 自动连接•绘制电气原理图的时候，只要元器件或者电位点在同一水平或者垂直位置时，EPLAN可自动将两端连接起来，通常绘图人员需要注意的是设置好格栅，如果格栅太大，放置元器件时容易布局不均。
Eplan图纸规范

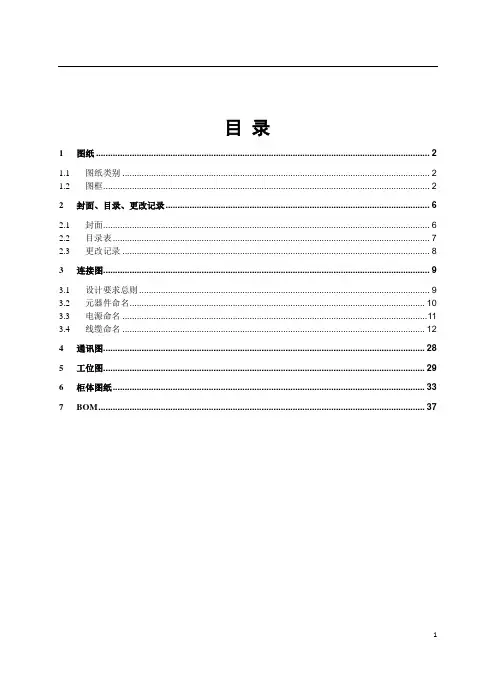

目录1图纸 (2)1.1图纸类别 (2)1.2图框 (2)2封面、目录、更改记录 (6)2.1封面 (6)2.2目录表 (7)2.3更改记录 (8)3连接图 (9)3.1设计要求总则 (9)3.2元器件命名 (10)3.3电源命名 (11)3.4线缆命名 (12)4通讯图 (28)5工位图 (29)6柜体图纸 (33)7BOM (37)11图纸1.1图纸类别电气图纸分为三个类别：柜体图纸：如MCP、VFP、SW、HMI、JB等标准柜体，包括柜内布局图、电源分配图、通讯图、接线图、柜体本体图、BOM等。
