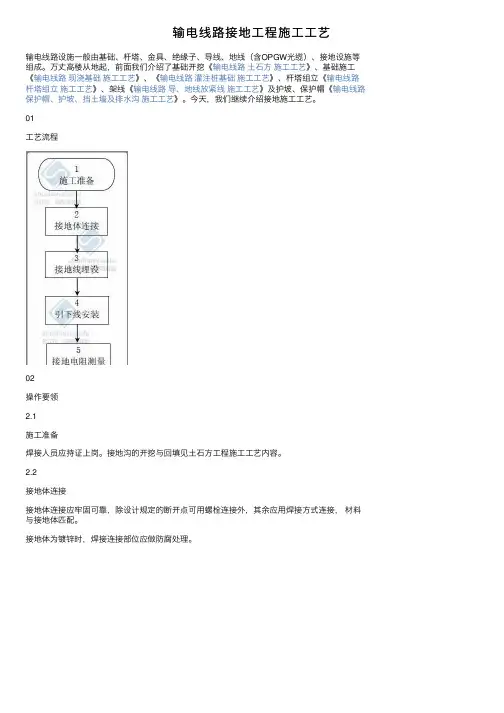

输电线路接地工程施工工艺
输电线路接地⼯程施⼯⼯艺输电线路设施⼀般由基础、杆塔、⾦具、绝缘⼦、导线、地线（含OPGW光缆）、接地设施等组成。
万丈⾼楼从地起，前⾯我们介绍了基础开挖《输电线路⼟⽯⽅施⼯⼯艺》、基础施⼯《输电线路现浇基础施⼯⼯艺》、《输电线路灌注桩基础施⼯⼯艺》、杆塔组⽴《输电线路杆塔组⽴施⼯⼯艺》、架线《输电线路导、地线放紧线施⼯⼯艺》及护坡、保护帽《输电线路保护帽、护坡、挡⼟墙及排⽔沟施⼯⼯艺》。
今天，我们继续介绍接地施⼯⼯艺。
01⼯艺流程02操作要领2.1施⼯准备焊接⼈员应持证上岗。
接地沟的开挖与回填见⼟⽯⽅⼯程施⼯⼯艺内容。
2.2接地体连接接地体连接应牢固可靠，除设计规定的断开点可⽤螺栓连接外，其余应⽤焊接⽅式连接，材料与接地体匹配。
接地体为镀锌时，焊接连接部位应做防腐处理。
▲图焊接⽰例2.3接地体埋设接地体埋设的⼀般要求。
可在基础回填之前埋设接地体，接地装置埋深不得⼩于设计埋深。
接地沟开挖好后，会同监理员检查符合标准后，才能进⾏接地体敷设。
在倾斜地形或⼭区宜沿等⾼线敷设，敷设顺序先基础四周后射线。
同时还应避开现场排⽔沟以防冲刷外露；两接地体间的平⾏距离不应⼩于 5m，接地体敷设应平直。
各接地引下线的引出⽅向及引下线露出基础顶⾯⾼度符合设计要求。
接地沟应清除杂物，沟底平整，接地体要紧贴回填后的沟⾯应筑有 300mm 的防沉层。
加设降阻剂的接地体应严格按照降阻剂⽣产⼚家提供的使⽤说明及设计要求进⾏施⼯。
填装降阻剂的沟槽应规整，接地装置应置于降阻剂沟槽中间。
灌注完降阻剂后，应⾸先填⼊细⼟轻轻覆盖降阻剂，再填⼊回填⼟，保证降阻剂胶体的完整。
2.4引下线安装引下线与铁塔的连接应接触良好。
引下线安装应与铁塔、保护帽服帖、顺直，接地螺栓应上紧，接地线多余部分应捋直埋⼊地下；镀锌层破损处应及时喷漆处理。
▲图引下线安装⽰例03见证点及停⼯待检点3.1见证点接地电阻值、接地引下线安装、接地沟的深度、焊接、降阻剂施⼯。
04⼯艺质量要求及标准4.1 成型接地线要求平直、服帖于保护帽上。
