如何画建筑施工图
绘制建筑施工图的步骤
绘制建筑施工图的步骤：l.平面轴线的确定开间与进深、有多少开间，有多少跨房间，先要明确。
一般建筑工程设计图纸平面尺寸用毫米（mm）表示。
应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致2.画样体、柱子平面轴线画好以后可画墙体和拄子。
3.画门窗及门窗的定位尺寸，将门窗统一编号，以编制门窗表。
4.画建筑外墙总长轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。
通常在建筑的首层平面须标注建筑外围总长尺寸。
5.绘制立面图建筑师一般绘制立面图用1：100或1：200的比例，首先要确定层数。
然后根据余设计方案确定地坪线、绘画墙、门窗，最后加粗轮廓线。
注意加粗地坪线、台阶以及轮廓。
立面图须标注门窗高度、层高及建筑总高尺寸。
6.绘制剖面图根据梁板和柱的受力体系，确定层高、画尺寸线。
注明标高，且应与平、立面图一致。
在平面图上，注明剖切位置，剖切方向及向图索引，在剖面图上注明室外地坪标高，以及室内地面及各层标高。
依次画上去，最后画屋顶。
屋顶是平屋顶还是披屋顶？不管是平屋顶还是坡屋顶，都要在屋顶平面和剖面图上注明找坡方向，坡度，排水沟位置等等。
平、立、剖面画完后。
就是做具体详细的工作。
确定材料、构造尺寸、用什么规格的管道等并绘制大样图。
外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。
7.怎样画施工图的节点大样建筑师应该对应平、立、剖面图画檐口节点大样、画墙体、门窗大样，画楼梯、厨厕、阳台等节点大样。
基础大样及落水管位置，电器设备如电冰箱、洗衣机等的设置也宜在建筑的平面或大样图中有所标明。
总之，应在节点构造中注明尺寸、材料、规格和做法。
然后列出门窗表。
值得指出的是，建筑师在做施工图的初始阶段。
甚至于在方案设计阶段就应该与其它各工种沟通，相互提设计条件，不断解决由各工种引发的一些间题，所以说，建筑师既要在建筑施工图的完成过程中起牵头作用，同时也是各工种矛盾的协调者。
在实施工程技术建设中充当矛盾的协调者建筑师在施工建设过程中应注意以下几点：l.定期到工地察看。
建筑施工图的八种看图思路和技巧
1、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况、门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
2、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要、大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)、作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等、同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
5、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等、而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚。
安装工程施工图的画法有
安装工程施工图的画法有一、画法1. 选择画图工具：安装工程施工图通常使用CAD软件进行绘制，因为CAD软件具有高效、精确和便捷的特点，适合绘制各种施工图。
如果不熟悉CAD软件，也可以手绘，但需要保证绘图清晰、准确。
2. 设定图幅：在CAD软件中，需要设定施工图的图幅大小，一般按照实际需要确定。
通常情况下，施工图尺寸为A0、A1或A2等。
3. 绘制平面布置图：首先根据设计图纸，绘制安装工程的平面布置图，包括设备、管道、电气设备等的布置位置和相互关系。
在绘制过程中，应该按照设计图纸上的布置要求进行细致标注，确保安装工程按照设计要求进行。
4. 绘制设备示意图：根据设计图纸，绘制具体设备的示意图，包括设备的尺寸、型号、连接方式等。
设备示意图应该清晰、准确，能够方便施工人员理解和操作。
5. 绘制管道布置图：根据设计要求，绘制管道的布置图，包括管道的走向、连接方式、支架位置等。
管道布置图应该注明各种直径管道的尺寸和连接方式，确保管道施工的准确性。
6. 标注图纸要求：在施工图上，应该标注清楚设计要求、尺寸、标高等信息，确保施工人员理解和按照要求进行施工。
二、标注方法1. 设备标注：在设备示意图上，应该标注设备的尺寸、型号、连接方式等信息，以便施工人员按照要求进行布置和连接。
2. 管道标注：在管道布置图上，应该标注管道的走向、直径、连接方式、支架位置等信息，确保管道施工的准确性。
3. 尺寸标注：在安装工程施工图上，应该标注各种设备、管道、支架等的尺寸，确保施工的准确性。
尺寸标注应该符合设计要求，清晰明了。
4. 标高标注：在施工图上标注各种设备、管道、支架等的标高，以便施工人员进行准确布置和连接。
标高标注应该与设计要求一致，确保施工的顺利进行。
5. 其他标注：除了上述内容，施工图还应该标注施工人员注意事项、安装要求、安全要求等信息，以便施工人员按照规范进行施工。
在绘制安装工程施工图时，需要注意以下几点：1. 保持施工图的清晰：施工图应该清晰、简洁，便于施工人员理解和操作。

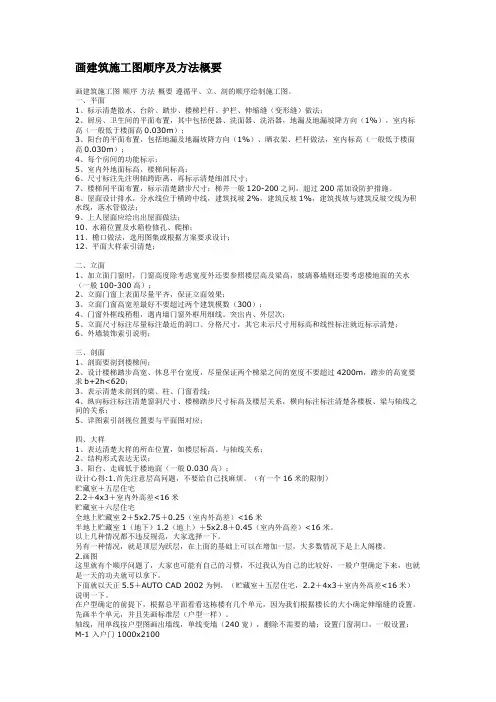

画建筑施工图顺序及方法概要
画建筑施工图顺序及方法概要画建筑施工图顺序方法概要遵循平、立、剖的顺序绘制施工图。
一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。
8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。
突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。
结构施工图的绘制方法
施工图是工程师的“语言”，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图.10。
1。
2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）.“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部，按施工顺序从下到上.例如，“结构总说明”的图号为“G-1”（G表示“结施”)，以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
建筑施工图的绘制步骤和方法 毕业设计论文
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
建筑施工图的绘制
建筑施工图的绘制绘图提示：学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。
一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。
建筑施工图的一般绘图过程：设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。
【本章思考题】1．绘制建筑施工图时应遵守哪些标准？2．简述建筑平面图的绘制内容和绘制方法。
3．简述建筑立面图的绘制内容和绘制方法。
4．简述建筑剖面图的绘制内容和绘制方法。
5．简述楼梯剖面图的绘制内容和绘制方法。
绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图，表达了房屋的平面形状、大小和房间的布置，墙和柱的位置、厚度和材料，门窗的位置和大小等。
建筑平面图是重要的施工依据，在绘制前首先应清楚需绘制的内容。
建筑平面图的主要内容如下：（1）图名、比例。
（2）纵横定位轴线及其标号。
（3）建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等，首层平面图需绘制指北针表达建筑的朝向。
（4）建筑物的门窗开启方向及其编号。
（5）建筑平面图中的各项尺寸标注和高程标注。
（6）建筑物的造型结构、室内布置、施工工艺、材料搭配等。
（7）剖面图的剖切符号及编号。
（8）详图索引符号。
（9）施工说明等。
二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3. 图线（1）图线宽度。
图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习目标要求1．掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示内容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5．掌握建筑详图的作用、图示内容及画法与识读方法。
6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。
本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。
按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。
本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
6．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
6．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。
表1-6-1 图纸目录6．1．2 设计总说明主要说明工程的概况和总的要求。
内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。
下面是某住宅楼设计说明举例：1．本建筑为长沙某房地产公司经典生活住宅小区工程9栋，共6层，住宅楼底层为车库，总建筑面积3263.36m2,基底面积538.33 m2。
2．本工程为二类建筑，耐火等级二级，抗震设防烈度六度。
3．本建筑定位见总图；相对标高±0.000相对于绝对标高值见总图。
4．本工程合理使用50年；屋面防水等级Ⅱ级。
5．本设计各图除注明外，标高以米计，平面尺寸以毫米计。
6．本图未尽事宜，请按现行有关规范规程施工。
7．墙体材料及做法：砌体结构选用材料除满足本设计外，还必须配合当地建设行政部门政策要求。
地面以下或防潮层以下的砌体，潮湿房间的墙，采用MU10粘土多孔砖和M7.5水泥砂浆砌筑，其余按要求选用。
骨架结构中的填充砌体均不作承重用，其材料选用按表1-6-2：表1-6-2 填充墙材料选用表所用混合砂浆均为石灰水泥混合砂浆。
外墙做法：烧结多孔砖墙面，40厚聚苯颗粒保温砂浆，5.0厚耐碱玻纤网布抗裂砂浆，外墙涂料见立面图。
6．1．3 构造做法表构造做法表是以表格的形式对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
某住宅楼工程做法如表1-6-3所示：表1-6-3 构造做法表6．1．4 门窗表门窗表反映门窗的类型、编号、数量、尺寸规格、所在标准图集等相应内容、以备工程施工、结算所需。
表1-6-4为某住宅楼门窗表。
6．2 建筑总平面图6．2．1 总平面图的形成和用途总平面图是将拟建工程附近一定范围内的建筑物、构筑物及其自然状况，用水平投影方法和相应的图例画出的图样。
主要是表示新建房屋的位置、朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。
是新建房屋施工定位、土方施工、以及绘制水、暖、电等管线总平面图和施工总平面图的依据。
总平面的比例一般为1：500、1：1000、1：2000 等。
6．2．2 总平面图的图示内容1．拟建建筑的定位拟建建筑的定位有三种方式：一种是利用新建筑与原有建筑或道路中心线的距离确定新建筑的位置；第二种是利用施工坐标确定新建建筑的位置；第三种是利用大地测量坐标确定新建建筑的位置。
2．拟建建筑、原有建筑物位置、形状在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是新建建筑物、哪些是原有建筑物。
在设计中，为了清楚表示建筑物的总体情况，一般还在总平面图中建筑物的右上角以点数或数字表示楼房层数。
3．附近的地形情况。
一般用等高线表示，由等高线可以分析出地形的高低起伏情况。
4．道路主要表示道路位置、走向以及与新建建筑的联系等。
5．风向频率玫瑰图。
风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向（虚线表示），共有16个方向，图中实线表示全年的风向频率，虚线表示夏季（六、七、八三个月）的风向频率。
风由外面吹过建设区域中心的方向称为风向。
风向频率是在一定的时间内某一方向出现风向的次数占总观察次数的百分比。
6．树木、花草等的布置情况。
7．喷泉、凉亭、雕塑等的布置情况。
6．2．3 建筑总平面图图例符号要能熟练识读建筑总平面图，必须熟悉常用的建筑总平面图图例符号，常用建筑总平面图图例符号如图1-6-1。
6．2．4 总平面图的识图示例如图1-6-2为某企业拟建科研综合楼及生产车间，均座东朝西，拟建筑于比较平坦的某山脚下，科研综合楼为四层，室内地坪绝对标高为67.45m，相对标高为±0.000，生产车间为两层，室内地坪绝对标高为67.45m，相对标高为±0.000；科研综合楼有一个朝西主出入口，生产车间有一个朝西主出入口，一个朝南次要出入口及一个朝北次要出入口。
建筑物的西侧有一条七米宽的主干道，主干道两侧分别是2.5宽的绿化带，生产车间的北面设有一水池，七道生态停车位及一座高低压配电室，一道山体护坡；该场地常年主导风向为西北风。
6．3 建筑平面图6．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。
平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
6．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。
此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。
因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。
6．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。
（2）表示建筑物的门、窗位置及编号。
（3）注明各房间名称及室内外楼地面标高。
（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
（6）表示室内设备（如卫生器具、水池等）的形状、位置。
（7）画出剖面图的剖切符号及编号。
（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
（9）标注详图索引符号。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
如图1-6-3（a）。
2）索引出的详图，如与被索引的详图不同在一张图纸内，应在索引符号的上半圆中用阿拉伯注明该详图的编号，在索引符号的下半圆中用用阿拉伯数字注明该详图所在图纸的编号。
数字较多时，可加文字标注。
如图1-6-3（b）。
3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
如图1-6-3（c）。
详图的位置和编号，应以详图符号表示。
详图符号的圆应以直径为14mm粗实线绘制。
详图应按下列规定编号：1）图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号。
如图1-6-4（a）.2）详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。
如图1-6-4（b）。
（10）画出指北针。
指北针常用来表示建筑物的朝向。
指北针外圆直径为24mm，采用细实线绘制，指北针尾部宽度为3 mm，指北针头部应注明“北”或“N”字。
2．标准层平面图的图示内容（1）表示建筑物的门、窗位置及编号。
（2）注明各房间名称、各项尺寸及楼地面标高。
（3）表示建筑物的墙、柱位置并对其轴线编号。
（4）表示楼梯的位置及楼梯上下行方向、级数及平台标高。
（5）表示阳台、雨篷、雨水管的位置及尺寸。
（6）表示室内设备（如卫生器具、水池等）的形状、位置。
（7）标注详图索引符号。
3．屋顶平面图的图示内容屋顶檐口、檐沟、屋顶坡度、分水线与落水口的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等。
6．3．4 建筑平面图的图例符号阅读建筑平面图应熟悉常用图例符号，以下是从规范中摘录的部分图例符号，读者可参见GB/T 5001-2001《房屋建筑制图统一标准》。
图1-6-5 建筑平面图常用图例符号6．3．5 建筑平面图的识读举例本建筑平面图分底层平面图（如图1-6-6）、标准层平面图（如图1-6-7）及屋顶平面图（如图1-6-8）。
从图中可知比例均为1：100，从图名可知是哪一层平面图。
从底层平面图的指北针可知该建筑物朝向为坐北朝南；同时可以看出，该建筑为一字形对称布置，主要房间为卧室，内墙厚240mm，外墙厚370mm。
本建筑设有一间门厅，一个楼梯间，中间有1.8宽的内走廊，每层有一间厕所，一间盥洗室。
有两种门，三种类型的窗。
房屋开间为3.6米，进深为5.1米。
从屋顶平面图可知，本建筑屋顶是坡度为3%的平屋顶，两坡排水，南、北向设有宽为600 mm的外檐沟，分别布置有3根落水管，非上人屋面。
剖面图的剖切位置在楼梯间处。
图1-6-7 标准层平面图图1-6-6 底层平面图6．3．6 建筑平面图的绘制方法和步骤如图1-6-9所示，建筑平面图的绘制方法和步骤如下：1．绘制墙身定位轴线及柱网。
