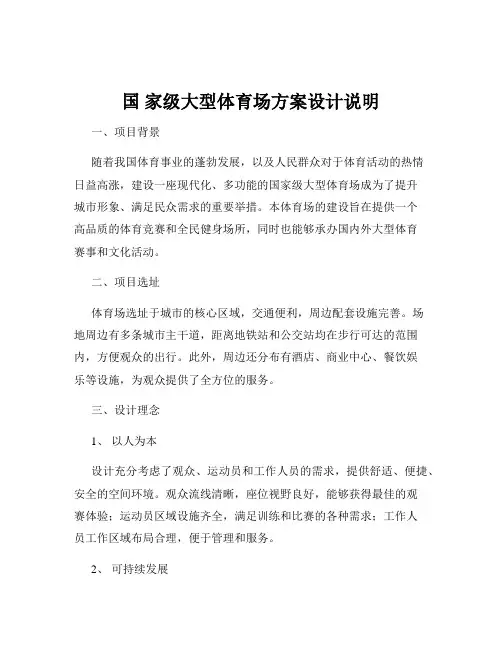

国 家级大型体育场方案设计说明
国家级大型体育场方案设计说明一、项目背景随着我国体育事业的蓬勃发展，以及人民群众对于体育活动的热情日益高涨，建设一座现代化、多功能的国家级大型体育场成为了提升城市形象、满足民众需求的重要举措。
本体育场的建设旨在提供一个高品质的体育竞赛和全民健身场所，同时也能够承办国内外大型体育赛事和文化活动。
二、项目选址体育场选址于城市的核心区域，交通便利，周边配套设施完善。
场地周边有多条城市主干道，距离地铁站和公交站均在步行可达的范围内，方便观众的出行。
此外，周边还分布有酒店、商业中心、餐饮娱乐等设施，为观众提供了全方位的服务。
三、设计理念1、以人为本设计充分考虑了观众、运动员和工作人员的需求，提供舒适、便捷、安全的空间环境。
观众流线清晰，座位视野良好，能够获得最佳的观赛体验；运动员区域设施齐全，满足训练和比赛的各种需求；工作人员工作区域布局合理，便于管理和服务。
2、可持续发展在设计中融入了可持续发展的理念，采用节能环保的材料和技术，降低能源消耗和环境污染。
例如，利用太阳能光伏发电系统为体育场提供部分电力；雨水收集系统用于灌溉和卫生清洁；优化建筑的自然通风和采光，减少人工照明和空调的使用。
3、文化融合体育场的设计注重与当地文化的融合，外观造型和内部装饰体现了城市的特色和文化底蕴，使其成为城市的标志性建筑和文化名片。
四、建筑设计1、外观造型体育场的外观造型独特，富有动感和现代感。
主体结构采用流线型设计，仿佛一条腾飞的巨龙，象征着体育事业的蓬勃发展和勇往直前的精神。
外立面采用金属和玻璃幕墙相结合，既保证了建筑的采光和通风，又营造出了时尚、大气的视觉效果。
2、功能布局体育场分为比赛场地、观众看台、运动员区、媒体区、商业服务区等多个功能区域。
比赛场地按照国际标准设计，能够举办足球、田径等多种体育赛事。
场地采用了先进的草坪养护技术，确保草坪的质量和性能。
观众看台分为上下两层，共设置了约_____个座位。
座位的布局合理，视线无遮挡，观众可以清晰地观看比赛。
体育馆规划设计说明
体育馆规划设计说明1. 概述本文档旨在提供一份关于体育馆规划设计的详细说明，以确保体育馆的有效利用和安全性。
体育馆是承载各类体育比赛、演唱会和其他大型活动的重要场所，因此，合理的规划设计对于满足各类活动的需求至关重要。
2. 功能区划为了满足各类活动的需要，体育馆的设计需要充分考虑以下功能区划：2.1 运动场地•足球场：根据国际足联规定的尺寸标准，设计合理大小的足球场；•篮球场：按照国际篮球联合会的规定，设置合适的篮球场地；•羽毛球场：提供标准尺寸的羽毛球场地；•乒乓球场：配置足够的乒乓球桌，并满足比赛和训练的需求；•其他运动场地：根据需求设置其他运动场地，如网球场、排球场等。
2.2 看台区为了观众的观赛体验，设计体育馆时需要考虑以下因素：- 看台座位的数量和布局：根据体育馆的容纳能力和安全要求，确定看台座位的数量，并合理布局； - 观众流线和安全：设计易于观众进出的通道，并确保观众在紧急情况下能够安全疏散。
2.3 舞台及演出区如果体育馆用于演唱会等大型演出活动，需要考虑以下要素： - 舞台设计：提供一个适合演出的主舞台，并根据需要为特殊演出设计副舞台或特殊装置； - 灯光和音响系统：确保提供高质量的灯光和音响效果，以满足不同类型演出的需求。
2.4 训练区为了支持运动员的训练需求，体育馆还需要考虑以下训练区的规划设计： - 器械区：提供多功能器械和适当数量的健身设备，以满足运动员的力量训练需求； - 休息区：为运动员提供舒适和放松的环境，在训练间隙提供休息和社交空间；- 更衣室和卫生间：设置宽敞的更衣室和洗浴设施，以满足运动员的换装和洗浴需求。
3. 安全设计体育馆的安全设计是至关重要的，下面是一些需要考虑的安全要求：3.1 紧急疏散通道•安全出口：设置足够数量和位置的应急出口，并确保出口畅通无阻；•紧急疏散指示：在合适的位置设置紧急疏散指示牌，以指引观众和工作人员疏散。
3.2 灭火系统•灭火器具：按照相关法规和标准，配置适当的灭火器和消防设备；•火灾报警系统：安装火灾报警器以及自动喷水灭火系统，及时发现和控制潜在的火灾。
体育馆方案设计说明
体育馆方案设计说明1. 引言本文档旨在说明体育馆方案设计的相关内容。
体育馆是一个多功能的场地，适用于各种体育比赛和文化活动。
设计一个合理且功能齐全的体育馆方案对于满足不同活动需求、提供舒适的观赛体验至关重要。
2. 设计目标本次体育馆方案设计的目标如下：•提供多功能的场地，适用于各种体育比赛和文化活动；•提供充足的观众席位，确保观众能够享受优质观赛体验；•考虑环境保护和可持续发展，采用节能环保设计；•确保便捷的进出场流线，方便观众流动；•提供便利的设施配套，如停车场、卫生间和餐饮服务。
3. 设计方案基于上述设计目标，我们制定了以下具体的设计方案：3.1 多功能场地设计体育馆主场地应具备灵活性和可变性，以适应不同体育比赛和文化活动的需求。
设计中考虑了可扩展的场地尺寸，以便于调整观众席位和活动场地的大小。
另外，为了满足多样化的活动需求，我们还设计了可以快速搭建和拆卸的临时设施。
3.2 观众席位设计观众席位是体育馆设计中的重要考虑因素。
为了确保观众能够享受良好的观赛体验，在设计中我们考虑了以下几点：•视野：通过合理的座位倾斜角度和排列方式，确保观众席位不受遮挡，可以清晰地观看比赛。
•舒适性：为观众提供宽敞的座位，并考虑座位间距和腿部空间的合理安排，以提供舒适的观赛体验。
•无障碍设施：为了满足各类观众的需求，考虑到无障碍通道和设施的设计，如轮椅通道和坡道。
3.3 节能环保设计为了符合现代社会对于环境保护和可持续发展的要求，体育馆方案设计中采用了一系列节能环保措施：•照明系统：采用LED照明，具有低能耗、长寿命和可调节亮度的特点。
•隔热保温：选择优质的隔热材料，保证室内温度舒适，并减少能源的消耗。
•太阳能利用：利用体育馆屋顶的太阳能光伏板发电，为设施供电，减少对传统能源的依赖。
3.4 进出场流线设计为了确保观众的便捷流动，体育馆的进出场流线设计考虑了以下几个方面：•入口设置：合理设置多个入口，减少观众排队等候时间，确保顺畅进入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
秭归县郭家坝镇郭家坝小学运动场设计说明
一、设计依据
依据校方指定的运动场地及其特定的地形环境，并根据校方提出的设计意图和要求，特设计周长140m（4道）塑胶跑道、硅PU 5人制足球场和篮球场、羽毛球场等。
1、中国田径协会审定的《田径竞赛规则2006》。
2、国际田联出版的《田径场地设施标准手册》。
3、体育建筑设计规范（JGJ31-2003）。
4、2002年实施的《合成材料面层田径场地验收办法》、《竞赛用
田径场地人工合成面层》。
5、市政道路工程质量检验评定标准（GJJ1-90）。
6、国际田径协会联合会《田径场地设施标准手册》2008年版
7、中华人民共和国塑胶跑道标准《合成材料跑道面层》GB/T14833-2011
8、中华人民共和国行业标准《体育建筑设计规范》
9、《建设工程施工质量验收统一标准》（GB50300-2001）
10、《中小学校设计规范》GB 50099-2011
11、《体育场地与设施》08J933-1
12、我国现行的其他相关规范及施工的有关规定。
二、设计内容
1、4跑道140米运动场、辅助区的基层及塑胶面层（跑道宽度1.0米，最外围跑道铺装加宽10cm）。
2、运动场内一个足球场场地，内套一个篮球场。
3、运动场外两个羽毛球场场地；一个跳远沙坑。
4、运动场内环沟、直排沟重新设计，操场原排水沟部分重做。
5、操场上增加3盏LED投光灯，高度为8米，并在灯杆上安装监控摄像头。
6、除运动场地部分、场外篮球场及羽毛球场地、原绿化场地以外，其他部分场地硬化。
7、保留原围墙旁樟树，做树池。
8、原有主席台全部拆除，并换地新建。
三、场地高程确定
1、本工程运动场的地面高程由甲方根据场地周边的排水情况现场确定，以操场内环沟高程为基准。
2、本运动场地的坡度按《国际田径竞赛规则》的相关规定设计，主跑道的横向坡度设计为0.4%，圆区坡度沿圆心放射状坡向内环沟。
主跑道以外的辅助区除具体标明坡度或标高外均以自然坡向外面。
四、各类场地面层材质与厚度
1、环跑道面层的采用透气式塑胶，厚度15mm；
2、主席台面层采用EPDM 材质，厚度11mm;
3、篮球场地面层采用硅PU，厚度5mm；
4、羽毛球、排球、乒乓球场地。
若单独设置面层采用透气式塑胶厚度15mm，若与其他场地合并设置，面层与其他场地材料一致；
5、体育器材场地。
跳高、跳远等人员有跑动场地面层采用透气式塑胶，厚度15mm；云梯、秋千、单双杠场地等需要缓冲保护面层也采用透气式塑胶，厚度15mm。
6、内排水沟盖板面层透气式塑胶，厚度15mm；
7、场地内各面层均要符合湖北省团体标准T/HSCA001—2017及国家相关标准。
五、铺设具体做法
1.运动场基础层的防裂要求较高，不能因气候、环境条件而造成混凝土出现裂缝，并影响到塑胶面层。
混凝土主要是为塑胶层提供一个平整、坚实的垫层，并在混凝土压实后而塑胶层铺筑前，防止雨水下渗到下面结构层，以免日后水气上升积聚在塑胶层与砂粒式混凝土之间，导致塑胶层隆起、剥离。
2．跑道做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—15mm厚透气式塑胶面层；
3.篮球场做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—5mm厚硅PU面层；
4.足球场做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—5mm厚硅PU面层；
5.羽毛球场做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—15mm厚透气式塑胶面层；
6.沙坑助跑区做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm 厚C25混凝土—15mm厚透气式塑胶面层。
7.体育器材场地做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm 厚C25混凝土—15mm厚塑胶面层；
六、场地排水系统：
1、在运动场场地内沿跑道内侧设内环排水沟，内环沟起点处沟深0.4米，排水坡度5%。
2、场地内的雨水由表面坡度汇集至内排水环沟后经管道排至场外排水管道，并在排水环沟适宜位置设置雨水口（详图）。
3、埋地排水管道采用D500钢筋混凝土二极管，管道做法按06MS201-1P22，埋置深度不小于70cm。
七、治安监控系统
对本工程进行治安监控系统，监控设备采用枪式摄像机，按要求安装在照明灯杆上，传输管线与照明电缆同沟同井，通过光纤接入学校监控室。
主要技术参数要求：
摄像机像素：380000像素以上
水平分辨率：480线
信噪比：大于48dB
最低照度：彩色0.01LuX/F1.6
视频信号输出幅度：大于1Vpp±3dB VBS
八、注意事项
1.运动场场地高程由甲方根据现场排水情况确定。
2.运动场施工前必须严格核实场地高程及入口连接的标高；并完全清除场地内面层杂草、砖石等。
3.场地划线时应定好基准点，并应经过2次以上的校验。
4.总图定位与场地不符的地方，要与实际现场放线为准。
5、施工中若发现问题，应及时通知设计单位，会同建设单位和质监部门等进行处理，确保工程质量。
6、未尽事宜，一切按相应国家行业规范标准执行。
本工程施工质量按国家有关技术规定及规范进行施工和验
主要工程数量表
