LDO原理介绍
什么是LDO？
什么是 LDO? LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或 FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的 LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）作为 PNP。
这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为 200mV 左右；与之相比，使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右。
负输出 LDO 使用 NPN 作为它的传递设备，其运行模式与正输出 LDO 的 PNP设备类似。
摘要：本文论述了低压差线性稳压器(LDO)的基本原理和主要参数，并介绍LDO的典型应用和国内发展概况。
引言
便携电子设备不管是由交流市电经过整流(或交流适配器)后供电，还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2.3V，变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。
为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电。
小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作。
为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波[1]。
一．LDO的基本原理
低压差线性稳压器(LDO)的基本电路如图1-1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
取样电压加在比较器A的同相输入端，
与加在反相输入端的基准电压Uref相
比较，两者的差值经放大器A放大后，
控制串联调整管的压降，从而稳定输出
电压。
当输出电压Uout降低时，基准电
压与取样电压的差值增加，比较放大器
输出的驱动电流增加，串联调整管压降
减小，从而使输出电压升高。
相反，若
输出电压Uout超过所需要的设定值，比
较放大器输出的前驱动电流减小，从而
图1-1 低压差线性稳压器基本电路
使输出电压降低。
供电过程中，输出电
压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。
应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。
二．低压差线性稳压器的主要参数
1．输出电压(Output Voltage)
输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。
低压差线性稳压器有固定输出电压和可调输出电压两种类型。
固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。
但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元件数值的变化将影响稳定精度。
2．最大输出电流(Maximum Output Current)
用电设备的功率不同，要求稳压器输出的最大电流也不相同。
通常，输出电流越大的稳压器成本越高。
为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需的电流值选择适当的稳压器。
3．输入输出电压差(Dropout Voltage)
输入输出电压差是低压差线性稳压器最重要的参数。
在保证输出电压稳定的条件下，该电压压差越低，线性稳压器的性能就越好。
比如，5.0V的低压差线性稳压器，只要输入5.5V电压，就能使输出电压稳定在5.0V。
4．接地电流(Ground Pin Current)
接地电路IGND是指串联调整管输出电流为零时，输入电源提供的稳压器工作电流。
该电流有时也称为静态电流，但是采用PNP晶体管作串联调整管元件时，这种习惯叫法是不正确的。
通常较理想的低压差稳压器的接地电流很小。
5．负载调整率(Load Regulation)
负载调整率可以通过图2-1和式2-1来定义，LDO的负载调整率越小，说明LDO抑制负载干扰的能力越强。
图2-1 Output Voltage&Output Current
(2-1)
式中
△Vload—负载调整率
Imax—LDO最大输出电流
Vt—输出电流为Imax时，LDO的输出电压
Vo—输出电流为0.1mA时，LDO的输出电压
△V—负载电流分别为0.1mA和Imax时的输出电压之差
6．线性调整率(Line Regulation)
线性调整率可以通过图2-2和式2-2来定义，LDO的线性调整率越小，输入电压变化对输出电压影响越小，LDO的性能越好。
图2-2 Output Voltage&Input Voltage
(2-2)
式中
△Vline—LDO线性调整率
Vo—LDO名义输出电压
Vmax—LDO最大输入电压
△V—LDO输入Vo到Vmax'输出电压最大值和最小值之差
7．电源抑制比(PSSR)
LDO的输入源往往许多干扰信号存在。
PSRR反映了LDO对于这些干扰信号的抑制能力。
三．LDO的典型应用
低压差线性稳压器的典型应用如图3-1所示。
图3-1(a)所示电路是一种最常见的AC/DC电源，交流电源电压经变压器后，变换成所需要的电压，该电压经整流后变为直流电压。
在该电路中，低压差线性稳压器的作用是：在交流电源电压或负载变化时稳定输出电压，抑制纹波电压，消除电源产生的交流噪声。
各种蓄电池的工作电压都在一定范围内变化。
为了保证蓄电池组输出恒定电压，通常都应当在电池组输出端接入低压差线性稳压器，如图3-1(b)所示。
低压差线性稳压器的功率较低，因此可以延长蓄电池的使用寿命。
同时，由于低压差线性稳压器的输出电压与输入电压接近，因此在蓄电池接近放电完毕时，仍可保证输出电压稳定。
众所周知，开关性稳压电源的效率很高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差，特别是对模拟电路供电时，将产生较大的影响。
在开关性稳压器输出端接入低压差线性稳压器，如图2-3(c)所示，就可以实现有源滤波，而且也可大大提高输出电压的稳压精度，同时电源系统的效率也不会明显降低。
在某些应用中，比如无线电通信设备通常只有一足电池供电，但各部分电路常常采用互相隔离的不同电压，因此必须由多只稳压器供电。
为了节省共电池的电量，通常设备不工作时，都希望低压差线性稳压器工作于睡眠状态。
为此，要求线性稳压器具有使能控制端。
有单组蓄电池供电的多路输出且具有通断控制功能的供电系统如图3-1(d)所示。
图3-1 低压差线性稳压器(LDO)典型应用。
ldo电源原理
ldo电源原理
LDO（低压差稳压器）电源原理是一种用于将高电压转换为较低电压的线性稳压器件。
它通过引入电流源和功率晶体管来实现。
LDO有三个主要部分：参考电压源、差分放大器和功率晶体管。
参考电压源提供一个固定的、稳定的电压作为基准。
差分放大器比较输入电压与参考电压，并产生一个差分电压作为控制信号。
功率晶体管根据控制信号来调整输出电压，以维持稳定。
当输入电压高于输出电压时，差分放大器会通过控制信号将功率晶体管逐渐关闭。
这使得输出电压不断下降，直到与参考电压相等为止。
反之，如果输入电压低于输出电压，则差分放大器会逐渐打开功率晶体管，使输出电压上升。
LDO的优点是具有低静态电流和低输出噪声。
由于其基于线性稳压原理，LDO能够提供更稳定的输出电压，并且对负载变化的响应更快。
LDO的工作原理可以总结为：通过比较输入电压和参考电压的差异，控制功率晶体管的开关状态，以实现输出电压的稳定调整。
这种设计使LDO成为广泛应用于低压差电源中的一种理想选择。
介绍LDO的工作原理
介绍LDO的工作原理低压差放大器（LDO）是一种电源管理器件，广泛用于电源管理系统中。
它是一种线性稳压器，用于在输入电压只比输出电压高很少的情况下提供稳定的输出电压。
LDO通常用于低功耗应用，提供稳定的电源电压给各种电子设备，如便携式电子设备、传感器和微控制器等。
LDO工作原理LDO的工作原理基于负反馈控制。
它的基本工作原理如下：1.输入电压经过一个电感器，并通过电流限制器进入LDO芯片的输入引脚。
2.在芯片内部，输入电压经过一个差动放大器进行放大，并与参考电压进行比较。
3.放大器的输出结果通过错误放大器进行放大，并通过一个偏置电源进行加偏。
4.错误放大器的输出被输入到一个电流控制环路中，这个环路通过控制输出晶体管的基极电流来控制输出电压。
5.输出电压被分压，并进行采样，与参考电压相比较。
6.放大器的输出信号通过一个比例值进行放大，并通过一个错误放大器进行放大。
7.错误放大器的输出信号被输入到电流控制环路中，控制晶体管的基极电流，使输出电压达到设定值。
8.输出电压从输出引脚提供给负载。
LDO的关键组件包括：1.偏置电源：提供适当的电位作为偏置点，以确保输出电压的稳定性。
2.电感器：用于滤除输入电源中的高频噪声。
3.差动放大器：用于对输入电压进行放大和比较。
4.错误放大器：用于放大放大器的输出，并将其转换为适当的控制信号。
5.电流控制环路：控制输出晶体管的基极电流，以维持输出电压的稳定。
6.输出电压分压器：将输出电压降低到合适的比例进行采样和比较。
LDO的工作原理的关键是负反馈控制。
当输出电压下降时，放大器的输出增加，导致输出晶体管的基极电流增加，进而提高输出电压。
同样地，当输出电压升高时，放大器的输出减少，导致输出晶体管的基极电流减小，从而降低输出电压。
这种闭环反馈控制机制能够使得LDO输出电压保持稳定。
LDO的优点和缺点LDO具有以下优点：1.稳定性好：由于负反馈机制，输出电压能够稳定在设定值，对输入电压波动的抑制能力优秀。
(完整版)LDO原理介绍
什么是LDO?什么是 LDO？ LDO 是一种线性稳压器。
线性稳压器使用在其线性区域内运行的晶体管或 FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。
所谓压降电压，是指稳压器将输出电压维持在其额定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的 LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）作为 PNP.这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压，通常为 200mV 左右；与之相比，使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右.负输出 LDO 使用 NPN 作为它的传递设备，其运行模式与正输出 LDO 的 PNP设备类似。
摘要：本文论述了低压差线性稳压器（LDO)的基本原理和主要参数，并介绍LDO的典型应用和国内发展概况。
引言便携电子设备不管是由交流市电经过整流(或交流适配器)后供电,还是由蓄电池组供电，工作过程中，电源电压都将在很大范围内变化。
比如单体锂离子电池充足电时的电压为4.2V，放完电后的电压为2。
3V,变化范围很大。
各种整流器的输出电压不仅受市电电压变化的影响，还受负载变化的影响。
为了保证供电电压稳定不变，几乎所有的电子设备都采用稳压器供电.小型精密电子设备还要求电源非常干净（无纹波、无噪声），以免影响电子设备正常工作.为了满足精密电子设备的要求，应在电源的输入端加入线性稳压器，以保证电源电压恒定和实现有源噪声滤波［1]。
一．LDO的基本原理低压差线性稳压器(LDO)的基本电路如图1—1所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。
取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降,从而稳定输出电压。
当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高.相反,若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小,从而使输出电压降低。
ldo工作原理
ldo工作原理
LDO（Low Drop-Out）是一种电压稳压器，工作原理如下：
1. 电压差：LDO通过一个参考电压和输入电源之间的电压差
来工作。
输入电源电压要高于参考电压。
2. 参考电压：LDO内部包含一个参考电压源，通常为基准二
极管或参考电流源。
参考电压源的输出电压在很大程度上稳定，可提供稳定的参考电压给控制电路使用。
3. 错误放大器：LDO内部还包含一个错误放大器，用于比较
参考电压和反馈电压。
反馈电压来自于输出端的电阻分压。
4. 控制电路：错误放大器将参考电压和反馈电压进行比较，并产生一个误差信号，通过控制电路调整LDO的输出。
控制电
路通常包括一个误差放大器、一个误差电流源和一个输出驱动器。
5. 调整元件：LDO的调整元件可根据误差信号进行调整，以
达到输出电压的稳定。
6. 输出电压：最终，LDO将输入电压通过调整元件和控制电
路转换为稳定的输出电压供给负载使用。
需要注意的是，LDO的输入电压和输出电流之间有一定的电
压差损耗，称为“Drop-Out Voltage”。
在LDO额定电流范围内，Drop-Out Voltage越小，LDO的性能越好。
ldo工作原理带宽
ldo工作原理带宽LDO（低压差线性稳压器）是一种用于调节电压的电子元件，其主要特点是输入电压与输出电压之间的差值较低。
LDO工作原理主要基于比较器、放大器和调整管等元件来实现输出电压的稳定。
LDO的工作原理如下：1. 比较器：比较器的同相输入端连接取样电阻，反相输入端连接基准电压Uref。
当输出电压Uout降低时，取样电压与基准电压的差值增大，从而使比较器的输出驱动电流增加。
2. 放大器：比较器的输出驱动电流经过放大器A放大后，控制串联调整管的压降，以达到稳定输出电压的目的。
3. 调整管：调整管VT根据放大器的输出电流调整其电阻值，从而使输出电压保持稳定。
当输出电压降低时，调整管的压降增大，以减小输出电压的下降。
4. 取样电阻：取样电阻R1和R2用于收集输入电压和输出电压之间的差值，以便比较器进行比较。
LDO的带宽是指其输出电压信号的频率响应范围。
在理想情况下，LDO的带宽越宽，输出电压信号的稳定性越好。
实际应用中，带宽受到器件参数、电路设计等因素的影响。
为了提高LDO的带宽，可以采用以下方法：1. 选用高带宽的比较器和放大器：采用性能更好的比较器和放大器，可以提高LDO的带宽。
2. 减小取样电阻的阻值：减小取样电阻的阻值可以降低比较器的输入电容，从而提高带宽。
3. 优化电路布局和元件选择：合理布局电路，选用合适的元件，可以降低电路中的寄生电容和电阻，从而提高带宽。
4. 采用多级放大器设计：通过将LDO电路设计为多级放大器结构，可以进一步提高带宽。
总之，LDO的工作原理和带宽与其电路设计、元件选择和布局等因素密切相关。
为了实现较高的带宽，需要综合考虑这些因素并进行优化。

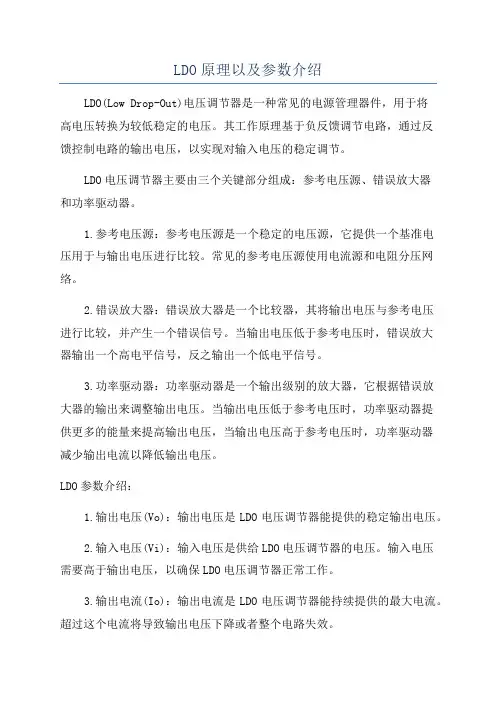

LDO原理以及参数介绍
LDO原理以及参数介绍LDO(Low Drop-Out)电压调节器是一种常见的电源管理器件，用于将高电压转换为较低稳定的电压。
其工作原理基于负反馈调节电路，通过反馈控制电路的输出电压，以实现对输入电压的稳定调节。
LDO电压调节器主要由三个关键部分组成：参考电压源、错误放大器和功率驱动器。
1.参考电压源：参考电压源是一个稳定的电压源，它提供一个基准电压用于与输出电压进行比较。
常见的参考电压源使用电流源和电阻分压网络。
2.错误放大器：错误放大器是一个比较器，其将输出电压与参考电压进行比较，并产生一个错误信号。
当输出电压低于参考电压时，错误放大器输出一个高电平信号，反之输出一个低电平信号。
3.功率驱动器：功率驱动器是一个输出级别的放大器，它根据错误放大器的输出来调整输出电压。
当输出电压低于参考电压时，功率驱动器提供更多的能量来提高输出电压，当输出电压高于参考电压时，功率驱动器减少输出电流以降低输出电压。
LDO参数介绍：1.输出电压(Vo)：输出电压是LDO电压调节器能提供的稳定输出电压。
2.输入电压(Vi)：输入电压是供给LDO电压调节器的电压。
输入电压需要高于输出电压，以确保LDO电压调节器正常工作。
3.输出电流(Io)：输出电流是LDO电压调节器能持续提供的最大电流。
超过这个电流将导致输出电压下降或者整个电路失效。
4.线性调整率：线性调整率是指当输入电压或输出电流发生变化时，LDO电压调节器的输出电压如何响应。
高线性调整率表示LDO电压调节器能更好地适应变化。
5.输出噪声：输出噪声是指LDO电压调节器输出电压中的杂散噪声。
输出噪声过大会对其他电路产生干扰。
6.负载调整率：负载调整率是指当负载电流发生变化时，LDO电压调节器输出电压的变化程度。
低负载调整率意味着LDO电压调节器能更好地适应负载变化。
7.失效电流：失效电流是指在LDO电压调节器不工作时，其自身运行需要的电流。
较低的失效电流意味着会降低整体功耗。
ldo工作原理
ldo工作原理LDO（Low Drop Out）稳压器是一种常用的电源管理器件，它可以将高电压降低到稳定的低电压输出，以满足各种电子设备对电源的要求。
LDO的工作原理主要包括反馈控制、功率调节和保护等方面。
一、反馈控制LDO的反馈控制是实现稳定输出的关键。
它通过比较输出电压与参考电压的差值，控制输出电压的变化，使其保持在设定的稳定值。
反馈控制的核心是反馈电路，它由比较器、误差放大器、电阻和电容等组成。
比较器是反馈电路的核心部件，它将输出电压与参考电压进行比较，并输出一个误差信号。
误差放大器将误差信号放大，并通过电阻和电容等元件进行滤波处理，以减小噪声和干扰。
最后，反馈电路将处理后的误差信号反馈给控制电路，控制电路通过调节输出电压的大小，使其与参考电压保持一致。
二、功率调节LDO的功率调节是实现高效能输出的关键。
它通过控制输入电压和输出电流的大小，实现电源的高效能转换。
功率调节的核心是功率晶体管，它由N沟道MOSFET和P沟道MOSFET组成。
当输入电压高于输出电压时，N沟道MOSFET导通，P沟道MOSFET 截止，电流从输入端流入LDO，经过N沟道MOSFET和负载，最后流回地端。
当输入电压低于输出电压时，N沟道MOSFET截止，P沟道MOSFET导通，电流从负载端流入LDO，经过P沟道MOSFET和地端，最后流回输入端。
功率晶体管的导通和截止是由控制电路控制的，控制电路通过反馈电路的误差信号，调节功率晶体管的导通时间和截止时间，以实现稳定输出和高效能转换。
三、保护LDO的保护是保障电子设备安全的关键。
它通过多种保护机制，保护LDO和负载不受过电压、过电流、过温等因素的损害。
保护机制包括过压保护、欠压保护、过流保护、短路保护、过温保护等。
过压保护是指当输入电压超过LDO的额定电压时，LDO会自动切断输出电压，以保护负载不受过电压的损害。
欠压保护是指当输入电压低于LDO的额定电压时，LDO会自动切断输出电压，以保护负载不受欠电压的损害。
LDO的基本原理与测试
LDO的基本原理与测试LDO是低压差稳压器的英文缩写，全称为Low Dropout Voltage Regulator。
它是一种电源管理器件，用于将高压输入稳定为低压输出。
LDO的基本原理和测试方法如下：一、LDO的基本原理：1.参考电压源：产生稳定的参考电压，用于和输出电压进行比较，从而控制输出电压的稳定性。
2.误差放大器：比较参考电压和输出电压，并将比较结果反馈给功率晶体管的控制端，以调整输出电压。
当输出电压下降时，误差放大器会发出信号，使功率晶体管提供更多电流来提高输出电压；当输出电压上升时，误差放大器会减小控制信号，使功率晶体管减小输出电流，以维持稳定的输出电压。
3.功率晶体管：根据误差放大器的控制信号，调节输出电流。
功率晶体管与误差放大器形成一个负反馈控制回路，通过提供或减小输出电流，使输出电压稳定在设定的值。
二、LDO的测试：LDO的测试主要包括静态参数测试和动态响应测试。
1.静态参数测试：(1)零负载测试：在无负载的情况下测量LDO的输出电压和电流。
这样可以得到静态的输出电压和输出电流参数。
(2)输出电压调整测试：在满载情况下，通过改变LDO的输入电压和输出电流，观察LDO的输出电压的变化，并记录输出电流的最大和最小值。
(3)输出噪声测试：在负载条件下，测量LDO输出电压的噪声水平。
可以使用频谱分析仪来进行测试，得到噪声功率谱密度。
2.动态响应测试：(1)输入抑制测试：在负载条件下，改变LDO的输入电压的幅度和频率，观察LDO输出电压的变化。
这样可以测试LDO对输入电源纹波的抑制能力。
(2)负载调整测试：在静态负载状态下，改变LDO的负载电流，观察LDO输出电压的变化。
这样可以测试LDO对负载变化的响应速度。
(3)短路保护测试：通过短接输出端口，观察LDO的工作状态，测试其短路保护功能是否正常。
在LDO测试中，需要使用示波器、多用表、频谱分析仪等测试设备。
测试时需要注意输入电压的稳定性、负载电流的准确设置和测试环境的干扰等因素。
介绍LDO的工作原理
介绍LDO的工作原理LDO是“线性低压差稳压器（Linear Low Drop-Out regulator）”的缩写。
它是一种常见的稳压器，用于将不稳定的输入电压转换为稳定的输出电压，以供给各种电子设备和电路使用。
LDO的工作原理如下：当输入电压超过稳压器的正常工作要求时，LDO器件的内部功率晶体管将打开，通过有源调节控制电路将调整过的电压输出到负载电路上。
而当输入电压低于稳压器的正常工作要求时，内部功率晶体管关闭，由控制电路切断输出，以保护稳压器和负载电路。
LDO主要由以下几个组成部分构成：1. 电压参考源（Voltage Reference）：它是LDO的核心部件，为稳压器提供一个稳定的基准电压。
通常使用基准电流源、电阻分压器、电压比较器等组成来实现。
2. 误差放大器（Error Amplifier）：它与电压参考源相连，用于通过比较输出电压与基准电压之间的差异来产生误差信号。
误差放大器将误差信号放大，并通过反馈回路调节功率晶体管的导通。
3. 反馈回路（Feedback Loop）：它由稳压器的输出到误差放大器之间的电阻网络组成，用于将输出电压与参考电压比较，以产生误差信号。
4. 输出级（Output Stage）：它通过功率晶体管将调节过的电压输出到负载电路上。
功率晶体管的导通和截止通过误差放大器的调节来实现。
LDO的主要工作过程如下：1.当输入电压高于稳压器所需的输出电压时，误差放大器将产生一个正的误差信号。
此时，反馈回路通过将误差信号反馈给误差放大器，调节功率晶体管的导通，使其降低输出电压，直到误差信号减少至零。
2.当输入电压低于稳压器所需的输出电压时，误差放大器将产生一个负的误差信号。
此时，反馈回路通过将误差信号反馈给误差放大器，将功率晶体管关闭，以避免输出电压过低。
LDO的优势和特点包括以下几点：1.低压差：LDO可以在输入电压较低的情况下仍能提供稳定的输出电压，因此可以满足低压差、高精度的稳压要求。
LDO的工作原理详细分析
LDO的工作原理详细分析LDO（Low-Dropout）是一种线性稳压器件，其工作原理是通过控制输出端与负载之间的电压差来实现稳压，将高电压的输入电源转换为所需的稳定低电压输出。
下面将详细分析LDO的工作原理。
LDO由输入级、控制级和输出级组成，其中输入级包括输入电源、输入电感和输入电容；控制级包括误差放大器、参考电压、电流源和可调电阻；输出级包括输出晶体管、输出电感和输出电容。
（一）调整阶段1.输入级：当输入电源施加在输入电感上时，输入电感起到滤波作用，去除输入电源中的噪声和纹波。
输入电容则能够提供瞬态电流，减小对输入电源的要求。
2.控制级：误差放大器将输出电压与参考电压进行比较，并将比较结果输入给电流源，电流源通过可调电阻控制输出级的输出电压。
（二）稳定阶段1.输出级：当误差放大器将输出电压与参考电压进行比较后，电流源会调整输出级的输出电流，进而调整输出电压。
输出晶体管通过调整它的截止与饱和状态来控制输出电流，将不稳定的输入电压转换为稳定的输出电压。
2.输出电容：输出电容用于滤除加载纹波和提供输出电流，它能够稳定输出电压并降低输出纹波电压。
3.反馈回路：输出电压经过反馈回路返回到误差放大器中进行比较，这样在负载变化或输入电压变化时，误差放大器可以及时调整输出电流，使输出电压保持稳定。
LDO的电源线路具有低压降特性，当输入电源电压下降时，LDO可以通过调整输出级的输出电流来保持输出电压的稳定。
因此，LDO的输出电压只需要稍高于所需输出电压，具有低的压差（低压降）特性。
LDO主要由晶体管工作在放大状态，因此在它的基极和发射极之间存在一个较小的压差，这个压差也称为基极–发射极压降（VBE）或基极–源极压降（VBE）。
通过调整输入级的输入电流，LDO的VBE可以保持在一个较小的值，以实现低压降。
总结起来，LDO的工作原理可以归结为以下几个步骤：1.输入电源电压通过输入电感和输入电容滤波后进入LDO。
