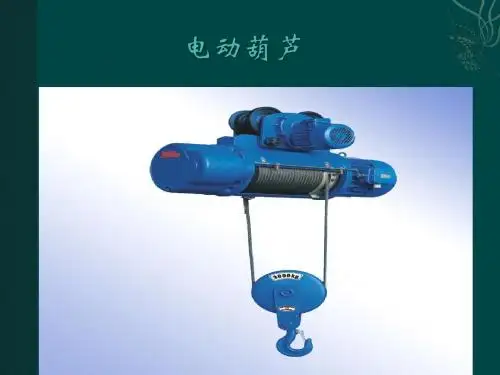

电动葫芦
ቤተ መጻሕፍቲ ባይዱ
(8)电动葫芦各润滑部分应及时加适量的润滑油，润滑油要清洁， 不含其它杂质。润滑油约2个月更换一次。对起升减速器和运行 减速器在使用前一定要加足够的润滑油，起重减速器内注入50 号机械油(HJ-50GB443-64)。0.5t、1t、2t、3t、5t、10t 电动葫芦 分别注人lkg，1.5kg，2.5kg,3kg，3kg,4kg，运行减速器注入黏度 为5．5～7ºE50． 数量为0.3kg 的润滑油。 (9)使用过程中，发现故障应及时切断主电源。 (10)电动葫芦不工作时，不允许将重物悬挂在空中，以防止零部 件产生永久变形。 (11)电动葫芦使用完毕后，应停在指定的安全地方。室外应设防 雨罩。 (12)禁止同时按下两个相反方向的按钮，其它可以同时操纵。 (13)检修起升减速器拆卸时不得使用螺丝刀、扁铲等打接合面， 应用木锤轻轻敲打箱体凸出部分、以免破坏箱体 与箱盖密封平面。
(2)电动葫芦不得旁侧吊卸重物，禁止超负荷使用。 (3)在使用过程中，操作人员应随时检查钢丝绳是否 有乱扣、打结、掉槽、磨损等现象，如果出现应及 时排除，并要经常检查导绳器和限位开关是否安全 可靠。 (4)在日常工作中不得人为地使用限位器来停止重物 提升或停止设备运行。 (5)工作完毕后，关闭电源总开关，切断主电源。 (6)应设专门维修保养人员每周对电动葫芦主要性能 和安全状态检查一次，发现故障及时排除。 (7)电动机风扇制动轮上的制动环，不许沾有油垢， 调整螺母应紧固，以免因制动失灵而发生事故。
一、电磁制动器的额定电压为交流380v+5%至380v--二、电动葫芦电气控制箱中的时间继电器在出厂前已设定好了 延时时间，请不要 擅自调整时头，以保证电磁制动器的正常工 作。 三、检修时电控箱中线号需按图连接，否则可能造成第二制动 器无法打开的故障。操作过程中起、制动不要过于频繁，将影 响整流器的使用性能和寿命。
钢丝绳电动葫芦参数表1
Toyo钢丝绳电动葫芦参数表1
TOYO环链电动葫芦是国际知名品牌，它运行效率高，钢构壳体，轻巧坚固，高强度吊钩和链条保证你的使用安全，吊上吊下都有极限开头装置，使电机自动停止。
相序保护装置，电磁制动装置。
CDI型钢丝绳电动葫芦运行速度8米每分，电机具有散热好，使用寿命长的特点，电动葫芦可以在高
强度工作场合长时间工作而不触发热保护，导致钢丝绳电动葫芦无法使用。
起重电机：电动葫芦为旁磁式
三相电机，采用B级绝缘，电机设计有停转即刹车的旁磁机构，使用安全可靠。
型电动葫芦参数。
电动葫芦主要参数文字说明部分
电动葫芦主要参数文字说明部分．一、文字说明部分1、产品概述D型系列钢丝绳电动葫芦系在原CD、MD 型1基础上的改进型产品。
它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、单重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。
该葫芦有固定式和小车式两类。
固定式又分为“A、A、A、A”四种型式，见图3，可直接安 4 123装在构架上使用；小车式具有运行功能，可安装在轨道上使用。
CD型为単速起升，MD型为常速11和慢速两档起升。
本厂主要生产载重0.25t~20t，起什高度3m~30m系列电动葫芦，亦可根据您的需要设计、制造非标系列电动葫芦。
2、主要用途小车式葫芦可安装在多种形式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。
本产品广泛用于工矿企业、铁路、码头、仓是目前生产作业中改善劳料场等场所，库、．动条件、提高劳动效率的必备机械。
适用范围及工作条件3、℃，湿度~+40本产品适用于在温度-25℃爆炸危，≤85%海拔1000m以下，无火灾，禁止吊运融险和腐蚀性介质的环境中工作。
化金属和有毒、易燃、易爆物品。
本产品所；工380V适用的电源为交流三相、50HZ、使用中机构工作级别每提高作类型为中级。
20%。
一级，其额定起吊量必须相应降低产品规格型号及其外形结构4、4．规格型号及外形结构1D(C291/ D电动小车起升高度 9mA下固定式22t 额定起重MD 为常速（CD慢速）/常速11型电动葫芦规格型号参数技术参CD4.2 MD 114数和外形安装尺寸见表．4.3 外形结构图见图1~图155、传动结构与工作原理CD MD型电动葫芦主要由三部分组11成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。
5.1 起什机构起升机构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
环链电动葫芦标准
环链电动葫芦1 范围本标准规定了环链电动葫芦的术语和定义、型式与基本参数、基本要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存、质量承诺。
本标准适用于一般工作环境中使用的环链电动葫芦，其他环境中使用的环链电动葫芦可以参照使用。
本标准不适用于吊运熔融金属，及有爆炸性气体、可燃性粉尘、腐蚀性气体、核辐射以及有毒气体环境的环链电动葫芦。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 755—2008 旋转电机定额和性能GB/T 4942.1 旋转电机整体结构的防护等级(IP 代码) 分级GB/T 9286 色漆和清漆漆膜的划格试验GB/T 10051.1 起重吊钩第1 部分：力学性能、起重量、应力及材料JB/T 5317—2016 环链电动葫芦3 术语与定义JB/T 5317—2016界定的以及下列术语和定义适用于本文件。
3.1环链电动葫芦electric chain hoists由电动机、减速器、制动器等组合为一体，最后经链轮卷放链条，以带动取物装置升降的起重葫芦。
3.2 安全离合器safety clutch在环链葫芦传动系统中靠摩擦力传递转矩，超载到一定程度可以打滑的用于限载的机械装置。
4 型式与基本参数环链电动葫芦的型式与基本参数应符合JB/T 5317—2016 第4章节的规定。
5 基本要求5.1 设计研发T/ZZB 1368—201925.1.1 应采用3D、2D制图软件对环链电动葫芦产品进行计算机辅助设计，采用有限元分析软件对产品结构和受力情况进行分析。
5.1.2 应具备环链电动葫芦制动电机的研发能力，对不同电压、转速要求的电动机绕组嵌线、布线、接线具有参数设计能力。
5.2 材料和部件5.2.1 齿轮材质性能不低于20CrMnTi，表面硬度不低于（58-63）HRC，芯部硬度不低于（25-40）HRC，且精度等级不低于6级。
钢丝绳电动葫芦工字钢参数

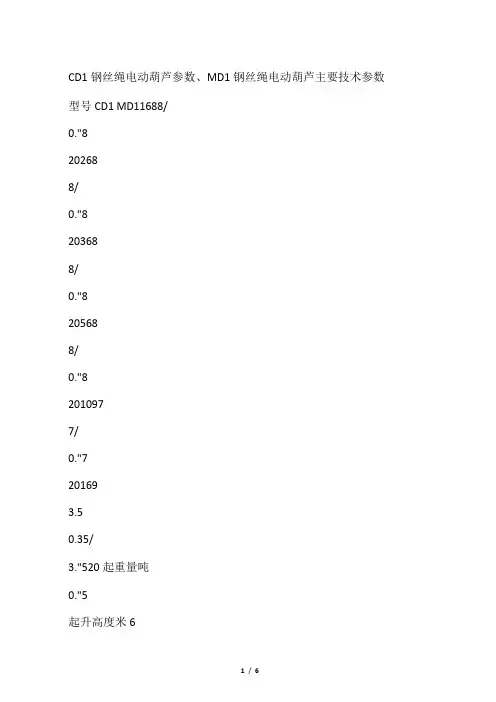

CD1钢丝绳电动葫芦参数、MD1钢丝绳电动葫芦主要技术参数型号CD1 MD11688/0."8202688/0."8203688/0."8205688/0."82010977/0."7201693.50.35/3."520起重量吨0."5起升高度米6起升速度CD1米8/分起升速度MD1米/分8/0."8运行速度米/分207.8钢丝绳径毫米4."86×19-4."86×19-7."46×37-116×37-136×37-156×37-156×37-15绳规格工字钢型20a—32C25a—63c25a—63C25a—63C号GB70616—28b 16—28b 20a—32c 运行最小曲率轨道半径米1."51."522233."5额定电压三相交流三相交流三相交流三相交流V380V380V380V380V额定频率50电源赫兹工作制度接合次数次/小时型号505050JC25%120JC25%JC25%JC25%JC25% 120120JC25%JC25%120ZD21-4ZD22-4ZD31-4ZD32-4ZD41-4ZD51-4ZD51-6 1.5138043138074."51380107."5140016."51314008额定功率0.8千瓦额定转速1380转/分起重额定电流2.2电机安型号额定功率0.2千瓦额定转速1380转/分运行额定电流0.7电机安固定式A型总重80公斤ZDY11-4ZDY11-4ZDY12-4 ZDY12-4ZDY21-4 ZDY21-4ZDY21-4 0.213800.7130."413801.31740."413801.32340."813802.23920."8×213802.2×2820."8×213802.4×2812电动小车D型总115重公斤1142注：钢丝绳电动葫芦起升高度可根据客户需要增加至：9m、12m、18m、24m、30m。
钢丝绳电动葫芦 第1部分型式与基本参数、技术条件
钢丝绳电动葫芦是一种常见的起重设备，其主要功能是用来吊装和搬运重物。
在工业生产和建筑施工中，钢丝绳电动葫芦扮演着非常重要的角色。
本文将从型式与基本参数、技术条件两个方面对钢丝绳电动葫芦进行全面评估，并探讨其应用和发展前景。
一、型式与基本参数1. 型式钢丝绳电动葫芦按工作级别和用途可分为多种型式，如单速型、双速型、起升型、电动小车型等。
不同的型式适用于不同的工作场景，选择合适的型式对提高工作效率和保障安全具有重要意义。
2. 基本参数钢丝绳电动葫芦的基本参数包括额定起重量、起升高度、额定速度、额定功率等。
这些参数直接关系到葫芦的使用性能和起重能力，了解并合理使用这些参数对于提高工作效率和保障安全具有重要意义。
二、技术条件1. 结构设计钢丝绳电动葫芦的结构设计包括主要构件、传动装置、控制系统等。
合理的结构设计可以提高葫芦的可靠性和使用寿命，降低维护成本和故障率。
2. 制造工艺钢丝绳电动葫芦的制造工艺直接关系到其技术质量和生产效率。
采用先进的制造工艺可以提高产品的精度和稳定性，满足不同客户的定制需求。
三、发展前景钢丝绳电动葫芦作为起重设备，在工业生产和建筑施工中具有广泛的应用前景。
随着科技的进步和产业的发展，钢丝绳电动葫芦将继续迎来新的发展机遇，如智能化、自动化、节能环保等方面将成为其未来的发展趋势。
个人观点和理解作为我的文章写手，我认为钢丝绳电动葫芦作为一种重要的起重设备，其型式与基本参数、技术条件对于其使用性能和质量具有决定性作用。
在今后的发展中，钢丝绳电动葫芦将继续朝着高效、智能、节能的方向发展，以满足不断提升的市场需求。
总结回顾通过本文的深入探讨，我们对钢丝绳电动葫芦的型式与基本参数、技术条件有了更为全面、深入的了解。
随着工业和建筑行业的发展，钢丝绳电动葫芦将继续发挥着重要的作用，并不断迎来新的发展机遇。
希望本文能够帮助您更好地了解和应用钢丝绳电动葫芦，为您的工作和生活带来便利和安全保障。
以上文章是根据您提供的主题“钢丝绳电动葫芦第1部分型式与基本参数、技术条件”进行撰写的，希望能够满足您的需求。
(参考)环链钢丝绳电动葫芦参数表
环链钢丝绳电动葫芦参数表1PK环链电动葫芦是技术成熟的系列产品，使用安全、质量优良、寿命长，效率高，广泛应用于工业、商业、手工业及服务性行业的企业中各种场所，pk电动葫芦是提高工效、改善劳动条件的理想设备。
根据自行刹车原理设计的锥形转子电动机，有普通速、快速和带精起升速度的各种形式。
在直齿轮减速器中，第二级传动齿轮上安装有磨擦保险连轴器，使pk环链电动葫芦免于承受极端的超负荷，高强度耐摩损的钢制链条提升稳定安全。
因此，PK电动葫芦具有非常强的安全可靠性。
MDI型钢丝绳电动葫芦有两种起升速度，《快速，慢速》电动葫芦8米或0.8米每分，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，电动葫芦可以在水平方向做直的往复运动和弯曲的循环运动，即可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。
对要求有精细调整工作的场合，可用0.8米/分的速度，让你的工作达到事半功倍的效果。
型号CD1MD1钢丝绳电动葫芦起重量（吨）0.5 1 2 3 5 10 起升高度（米）6-12 6-30 6-30 6-30 6-30 6-30 起升速度（米/分）CD1（8）MD1（8/0.8）CD1（7）运行速度（米/分）20钢丝绳规格（GB359-64）6x37+1工字梁轨道型号（GB706-65）16-28b 16-28b 20a-32c 20a-32c 25a-63c 25a-63c 环型轨道最小半径（米） 1.5 1.5-3.5 2-4 2-4 2-4 3-7.2起重电机型号ZD21-4 ZD22-4 ZD31-4 ZD32-4 ZD41-4 ZD51-4 额定功率（千瓦）0.8 1.5 3 4.5 7.5 13额定转速（转/分）1380 1380 1380 1380 1400 1400额定电流（安） 2.2 4 7 10 16.5 28（注：文档可能无法思考全面，请浏览后下载，供参考。
环链电动葫芦规格型号参数大年夜全[指南]
![环链电动葫芦规格型号参数大年夜全[指南]](https://img.taocdn.com/s3/m/de66796dae1ffc4ffe4733687e21af45b307fe35.png)
环链电动葫芦规格型号参数大年夜全[指南] 产品名称:DHP环链系列(焊罐爬架专用)产品描述:DHP环链电动葫芦保留了手拉葫芦轻巧方便的特点,又改进了手拉葫芦人工操作,提升速度慢不足,它集电动葫芦和手拉葫芦的优点与一身,采用盘式制动电机做工作,行驶减速器减速,具有机构紧凑,体积小,重量轻,效率高,使用方便,制动可靠维护简单等特点.详细介绍:DHP型系列电动葫芦(群吊电动葫芦、建筑爬架电动葫芦)一种轻小起重机械，它具有起吊速度慢，机体质量轻，机件硬度高，磨损小的特点。
由于在空间较小的工作场所使用更是灵活迅捷，还适合于建筑工程领域的爬架，爬模的提升，大型油罐的群吊广泛用于各行各业的加工车间、仓库、码头、及各种现代化的生产流水线，装配线。
在空间较小的工作场所使用更是灵活迅捷，安全方便，还适合于建筑工程领域的爬架，爬模的提升，大型油罐的群吊。
型号 DHP5 DHP7.5 DHP10 DHP20额定起重量 5 7.5 10 20起升速度m/min 0.09 00.12 0.09 0.09.18实验载荷t 7.5 9 12.5 25两钩间最小距离mm 600 700 780 1000起重链行数n 2 3 4 8起升高度m 3——9电机功率w 200 500 500 500电机转速r/min 710 1380 1420 1420电源 380V/50Hz净重(5m)kg 58 240装箱毛重(5m)kg 69 260装箱尺寸mm 560*400*400 500*420*390 610*480*480 700*600*40注:起重高度每增加1米5吨增加4.5kg，7.5吨增加6.8kg，10吨增加9kg1电动机 8销套 15片齿轮 22钢套 29下钩架 2针齿 9轴承圈 16花键齿轮23导轮 30游轮 3针齿壳 9轴承圈 17五持长轴 24插销 31邮轮轴 4摆线轮 11上钩梁 18外墙板 25轴用挡圈 32滚针 5间隔环 12吊钩 19罩壳 26起重链条33轴用挡圈 6偏心轴承 13起重链轮 20四齿短轴 27挡板 34下钩梁 7销轴 14支撑杆 21滚柱 28吊链板 35卡索板产品名称:HH型环链电动葫芦系列产品描述:HH型环链电动葫芦是我公司在引进国外先进技术的基础上参照JB5317.2-91《环链电动葫芦技术条件》设计制造的，一般安装在架空的工字钢或H型钢轨道上使用，也可悬挂在固定吊架或专用吊具上起吊货物，广泛应用于工厂、矿山、仓库，建筑工地、商业等搬运安装重物场所起重量在0.25~25t，有单速和双速升降两种形式。
