耐高温水泥
耐高温水泥的概念,顾名思义,就是可以耐高温的水泥.它的种类很多:高铝水泥铝酸盐系列耐高温水泥N型超早强铝酸盐水泥纯铝酸钙水泥磷酸盐系列耐高温胶凝材料特点：耐高温，耐腐蚀组成：主要为铝酸盐系列，另外还有磷酸盐系列用途：窑炉内衬（电力、石化、冶金、建材）一、高铝水泥凡以铝酸钙为主，氧化铝含量约50%的熟料，磨制的水硬性胶凝材料，称为高铝水泥。
1、定义：高铝水泥（以前称矾土水泥）是以铝矾土和石灰为原料，按一定比例配制，经煅烧、磨细所制得的一种以铝酸盐为主要矿物成分的水硬性胶凝材料，又称铝酸盐水泥。
2、品质指标（1）.标号高铝水泥的标号系按本标准规定的强度检验方法测得的3天抗压强度表示，分为425、525、625和725四个标号。
(根据GB201-2000要求，高铝水泥标准修订为铝酸盐水泥标准，铝酸盐水泥以铝含量为划分标准，其中CA50系列取消原标号，设立了按照3天强度细分的如A600,A700,A900 等品种）（2）细度0．088毫米方孔筛筛余不得超过10%注：水泥细度允许用比表面积来代替，按GB 207-63《水泥比表面积测定方法》测定不得小于2400厘米2/克，如有争议，以筛析法为准。
（3）凝结时间初凝不得早于40分钟，终凝不得迟于10小时。
（4）强度各龄期强度不得低于下表数值。
━━━━━━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━━━━━|水泥标号|抗压强度，公斤/厘米2 │抗压强度，公斤/厘米2├─────- ┬──────┼──────┬───────│1天│ 3 天│ 1 天│ 3 天|────────┼──────┼──────┼──────┼───────425│360│425│40│45────────┼──────┼──────┼──────┼───────525│460│525│50|55────────┼──────┼──────┼──────┼───────625│560│625│60│65────────┼──────┼──────┼──────┼───────725│660│725│70│75────────┼──────┼──────┼──────┼───────28天的强度应予测定，其实侧值不得低于同标号的3天指标。
（5）化学成分SiO2≤10%，Fe2O3≤3%。
3检验方法（1）细度按GB1345－77《水泥细度检验方法（筛析法）》进行（2）凝结时间按GB1346－77《水泥标准稠度用水量、凝结时间、安定性检验方法》进行。
（3）强度。
按GB 177－77《水泥胶砂强度检验方法》进行。
但须作如下的修改与补充。
A:高铝水泥进行胶砂强度检验时的用水量按0．45水灰比和胶砂流动度达到110－130毫米来确定。
当按水灰比0．45所制得的胶砂流动度在110－130毫米范围内时，成型用胶砂的拌和量即可由0．45水灰比换算得到（243毫升）。
流动度小于110毫米，或超过130毫米时，则须相应地增加或减少水量，另行配制胶砂，重作流动度测定，直到流动度达到下列范围内时为止：小于110毫米的，增加水量使流动度达到110－1l9毫米；大于130毫米的，减少水量使流动度达到121－130毫米。
这二种情况下，成型用胶砂的拌和水量按符合流动度要求时的水灰比换算得到。
胶砂流动度按GB 24l9－8l《水泥胶砂流动度测定方法》进行。
B:高铝水泥胶砂试体成型后连模一起在温度20±3℃，相对湿度大于90%的养护箱中养护6小时后脱模，放入20±2℃的水中养护。
凝结硬化较慢的水泥允许延长湿箱养护时间，但须作记录在水中养护时不得与其他品种水泥试体放在同一个池子中。
1天龄期的强度检验从成型时起24±1小时内进行。
（4）化学成分按GB205－81《高铝水泥化学分析方法》进行。
4、验收规则．（1）标号及取样水泥出厂前按同标号进行编号和取样。
每一个编号为一个取样单位。
一个编号不得超过100吨。
日产量小于100吨的水泥厂，应以不超过日产量为一个编号取样应有代表性。
可连续取，也可从20个以上不同部位取等量样品，总量至少15公斤。
注：水泥在编号取样后，超过15天出厂时须重新取样，并以此样品为准。
（2）检验及留样每一编号取得的水泥样品应充分混匀，分为两等份。
一份由水泥厂按本标准第三章规定的方法进行检验；另一份密封保管二个月，以备有疑问时提交国家指定的检验机关进行复验或仲裁。
（3）出厂水泥出厂水泥的品质必须符合本标准第二章各项指标的规定。
（4）检验报告水泥厂应在水泥发出之日起6天内，寄发水泥品质检验报告。
报告中应包括本标准第二章所列各项检验结果，并应附有该水泥的品质标准和出厂日期。
如用户要求，应补报28天强度结果和氧化铝、氧化钙的测定结果。
5、包装标志（1）包装水泥袋装时应采用防潮纸袋（四层普通包装纸，三层防潮纸），每袋净重50±1公斤。
如水泥生产单位与购货单位双方同意，可以改变包装方式。
注：包装纸袋应符合JG59－63《水泥包装用纸袋》标准。
（2）包装标志纸袋上须清楚标明工厂名称、水泥的名称、标号、重量和包装日期及编号。
其他包装时也须标有相同内容的标志，或附有相同内容的卡片。
6、运输保管与用途（1）运输与保管高铝水泥在运输和保管时，应防止受潮并须与其他品种的水泥分别贮运，不得混杂。
（2）主要用途A:配制不定形耐火材料。
B:配制石膏矾土膨胀水泥、自应力水泥等特殊用途的水泥。
C:抢建、抢修、抗硫酸盐侵蚀和冬季施工等特殊需要的工程。
二、铝酸盐系列耐高温水泥1、定义：铝酸盐水泥是以石灰石和铝矾为主要原料，经煅烧至全部或部分熔融，得到一铝酸钙为主要矿物的熟料，经磨细而成的水硬性胶凝材料，代号为CA。
2、品质指标（1）标号按氧化铝的含量百分数，铝酸盐水泥分为CA-50，CA-60，CA-70CA-80四类。
铝酸盐水泥的主要矿物为铝酸一钙和二铝酸一钙，还有少量的其他铝酸盐.CA是铝酸盐主要的矿物，有很高的水硬活性，水化硬化迅速，CA2水化硬化慢，后期强度强，但早期强度却较低，具有很好的耐高温性能。
（2）细度根据国家标准（GB201—2000）的规定：铝酸盐水泥的密度和堆积密度与普通硅酸盐水泥相近。
其细度为比表面积≥300m2/kg 45μm筛余≤20%。
3、铝酸盐水泥的特性与应用.（1）强度：铝酸盐水泥凝结硬化速度快。
1d强度可达最高强度的80%以上，主要用于工期紧急的工程，如国防、道路和特殊抢修工程等。
（2）温度：铝酸盐水泥水化热大，且放热量集中。
1d内放出的水化热为总量的70%～80%，使混凝土内部温度上升较高，即使在－10℃下施工，铝酸盐水泥也能很快凝结硬化，可用于冬季施工的工程。
（3）性质：铝酸盐水泥在普通硬化条件下，由于水泥石中不含铝酸三钙和氢氧化钙，且密实度较大，因此具有很强的抗硫酸盐腐蚀作用。
A:铝酸盐水泥具有较高的耐热性。
如采用耐火粗细骨料（如铬铁矿等）可制成使用温度达1300～1400℃的耐热混凝土。
但铝酸盐水泥的长期强度及其他性能有降低的趋势，长期强度约降低40%～50%左右，因此铝酸盐水泥不宜用于长期承重的结构及处在高温高湿环境的工程中，它只适用于紧急军事工程（筑路、桥）、抢修工程（堵漏等）、临时性工程，以及配制耐热混凝土等. 另外，铝酸盐水泥与硅酸盐水泥或石灰相混不但产生闪凝，而且由于生成高碱性的水化铝酸钙，使混凝土开裂，甚至破坏。
因此施工时除不得与石灰或硅酸盐水泥混合外，也不得与未硬化的硅酸盐水泥接触使用.B:利用铝酸盐水泥硬化快、早期强度高、在CaSO4的作用下水化形成钙矾石的特点，可以派生出许多不同品种、不同用途的水泥。
如加入适量的石膏，可以生产用作防渗漏的石膏膨胀水泥、铝酸钙膨胀剂、混凝土自应力压力管所用的铝酸盐自应力水泥、用来矿山充填和煤矿巷旁执护的高水速凝固结充填材料、在建筑工程上应用的硫铝酸盐水泥，以及利用该产品Al2O3高的特点可用做化工触媒；近年来国家加大对环保的管理力度，利用铝酸盐水泥加入适量的硫酸(H2SO4)可用做造纸行业污水治理的铝酸钙净水剂；同时利用该产品熔点温度低、粘度小、流动度好的特点，在大型钢铁企业钢液精炼中，可用于吸附钢液中的夹杂，是一种极好的炼钢脱硫造渣剂。
此外，铝酸盐水泥在国外较大量用作房屋内装修的瓷砖粘结剂、瓷砖灰泥、快速施工地板材料、地板平整材料、密封材料、基础砂浆、修补砂浆等.4、铝酸盐水泥发展趋势的分析和预测铝酸盐水泥广泛用于钢铁、石油、化工、水泥、电力等行业。
以钢铁行业为例，我国年产1.5亿t钢以上，按目前的先进水平每吨钢消耗30kg耐火材料计算，年需耐火材料约450万t以上，按5%的铝酸盐水泥做粘结剂，仅钢铁行业大约需20万t铝酸盐水泥。
用于冶金、石油、化工、电力、建材等行业工业窑炉作高温耐火材料结合剂的铝酸盐水泥，今后的年需求量将在35～50万t。
铝酸盐水泥在我国将会有20年的稳定发展期。
在国际市场上，由于许多发达国家受资源和环境的限制，该产品也将有广泛的市场。
随着科技的发展，耐火材料的用量会逐步减少，而对耐火材料质量的要求越来越高。
发达国家钢铁行业的吨钢消耗耐火材料已降到10多kg，也就意味着我国耐火材料的质量品级必须提高。
高质量、多品种、施工性能好的耐火材料粘结剂必须适应耐火材料耐久性的需求。
这是耐火材料行业发展的必然趋势。
浇注料是铝酸盐水泥在耐火材料市场中的主要应用领域，同时整体浇注型耐火材料正在逐步替代定型耐火制品。
铝酸盐水泥的良好适应性，促使耐火材料技术由简单的传统喷补料和浇注料，发展到按配方生产施工制作，这样能够显著提高整体浇注型耐火材料的性能和使用寿命，比如低水泥、超低水泥、高致密度、自流、泵送和无定形浇注材料。
所以，铝酸盐水泥的发展不仅是满足量的需要，更重要的是产品性能的提高。
铝酸盐水泥CA-80，CA-70【产品型号:】CA-80，CA-70【产品名称:】铝酸盐水泥产品描述铝酸盐水泥(CA·70)、(CA·80)以往称为纯铝酸钙水泥，它是采用工业纯氧化铝粉和精选石灰石为原料，经回转窑高温煅烧成熟料后再经细磨而制成。
它适合配制高档耐高温浇注料。
是冶金，建材，化工，火电等行业的高温设备用耐火材料，必不可少的一种优质水硬性结合剂。
CA·70中Al2O3含量大约为70%左右，CA·80中Al2O3含量大约为80%左右，CA·75，CA·65·P为根据用户需要而生产的二个品牌Al2O3含量分别为75%和65%左右。
性能与用途品牌类型矿相性能与用途主矿相次矿相CA70-E 早强型CACA2α-Al2O31、不加任何外加剂。
2、适用于配制高纯度耐火浇注料、低水泥和超低水泥浇注料3、低水泥浇注料。
耐高温混凝土规格

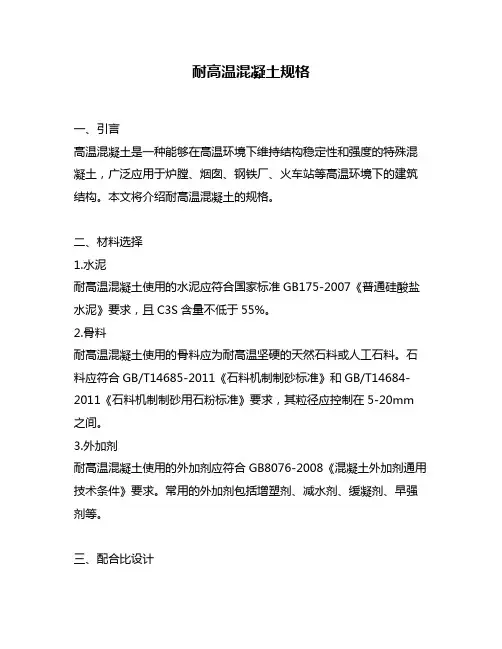

耐高温混凝土规格一、引言高温混凝土是一种能够在高温环境下维持结构稳定性和强度的特殊混凝土，广泛应用于炉膛、烟囱、钢铁厂、火车站等高温环境下的建筑结构。
本文将介绍耐高温混凝土的规格。
二、材料选择1.水泥耐高温混凝土使用的水泥应符合国家标准GB175-2007《普通硅酸盐水泥》要求，且C3S含量不低于55%。
2.骨料耐高温混凝土使用的骨料应为耐高温坚硬的天然石料或人工石料。
石料应符合GB/T14685-2011《石料机制制砂标准》和GB/T14684-2011《石料机制制砂用石粉标准》要求，其粒径应控制在5-20mm 之间。
3.外加剂耐高温混凝土使用的外加剂应符合GB8076-2008《混凝土外加剂通用技术条件》要求。
常用的外加剂包括增塑剂、减水剂、缓凝剂、早强剂等。
三、配合比设计1.水灰比水灰比应根据施工现场环境和混凝土强度等级进行合理调整，一般不超过0.4。
2.骨料配合比骨料的配合比应根据混凝土的强度等级和施工要求进行合理调整，一般控制在30%-40%之间。
3.外加剂掺量外加剂的掺量应根据混凝土的强度等级和施工要求进行合理调整，一般不超过混凝土总重量的5%。
四、施工要求1.浇筑温度耐高温混凝土的浇筑温度应控制在5℃-35℃之间，避免过高或过低的温度对混凝土的强度和稳定性造成影响。
2.拌合时间混凝土的拌合时间应根据混凝土的强度等级和施工要求进行合理调整，一般不少于3分钟，不超过5分钟。
3.振捣混凝土的振捣应根据混凝土的强度等级进行合理调整，一般不少于1分钟，不超过3分钟。
4.养护混凝土的养护应根据混凝土的强度等级和施工环境进行合理调整，一般不少于7天。
五、质量要求1.强度等级耐高温混凝土的强度等级应根据施工要求进行合理调整，一般控制在C30-C80之间。
2.干缩率耐高温混凝土的干缩率应符合国家标准GB/T9778-2008《混凝土干缩率试验方法》要求，一般控制在0.05%以下。
3.抗温性能耐高温混凝土应在高温环境下保持稳定性和强度，其抗温性能应符合国家标准GB/T20181-2006《混凝土抗高温性能试验方法》要求，一般控制在800℃-1200℃之间。
适用于高温车间的水泥
适用于高温车间的水泥适用于高温车间的水泥一、引言高温车间通常指的是温度较高的工业车间，如冶金、钢铁、铸造等。
在这些车间中，温度的升高带来了许多特殊的工程问题，如材料的破裂、膨胀、变形等。
因此，选用适合高温环境的材料尤为重要。
本文将重点介绍适用于高温车间的水泥。
二、高温车间的特点与挑战高温车间中的温度通常远高于常温，甚至可达数百摄氏度。
在这样的条件下，一般的水泥无法满足工程的需要。
这主要表现在以下几个方面：1. 抗高温性能不足：普通水泥容易在高温下石膏化，导致强度严重降低。
2. 膨胀系数过高：高温下，水泥基材料会发生体积膨胀，导致工程构件的变形或破坏。
3. 高温下的粘结性能：高温环境中，水泥黏结性能会下降，导致构件的粘结强度降低。
因此，适用于高温车间的水泥需要具备良好的抗高温性、低膨胀性和粘结性能。
三、适用于高温车间的水泥类型目前市场上存在多种适用于高温车间的水泥类型，主要包括硅酸盐水泥、耐火水泥和耐高温水泥。
1. 硅酸盐水泥：硅酸盐水泥是一种以硅酸盐矿物质为主要成分的水泥。
它具有抗高温性能较好的特点，能够在较高温度下保持一定的强度。
硅酸盐水泥可以用于高温车间中的基础、地坪等位置。
2. 耐火水泥：耐火水泥是一种由耐火砖、高铝质材料和特殊添加剂烧制而成的水泥。
它具有较高的耐火性和稳定性，可以在高温环境中长时间使用。
耐火水泥可以用于高温车间中的窑炉、烟囱等位置。
3. 耐高温水泥：耐高温水泥是一种专门针对高温车间开发的水泥。
它通过添加特殊的抗高温材料和改进配比，具有极佳的抗高温性能和粘结性能。
耐高温水泥可以用于高温车间中的石化、冶金等位置。
四、适用于高温车间的水泥的关键性能指标选择适用于高温车间的水泥时，需要关注以下关键性能指标：1. 抗高温性能：水泥的抗高温性能需要优良，可以通过高温抗压强度测试来评估。
2. 膨胀性能：水泥在高温下的膨胀系数应该低，可以通过热稳定性测试来评估。
3. 粘结性能：水泥的粘结性能强弱直接影响工程的安全性，可以通过黏结强度试验来评估。
特种水泥资料

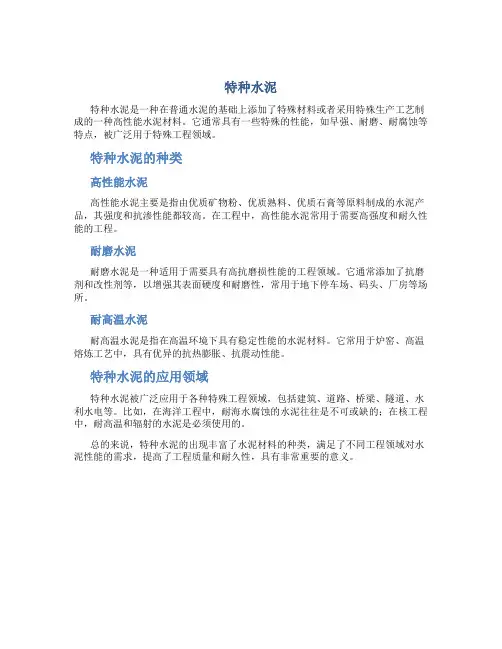

特种水泥
特种水泥是一种在普通水泥的基础上添加了特殊材料或者采用特殊生产工艺制成的一种高性能水泥材料。
它通常具有一些特殊的性能，如早强、耐磨、耐腐蚀等特点，被广泛用于特殊工程领域。
特种水泥的种类
高性能水泥
高性能水泥主要是指由优质矿物粉、优质熟料、优质石膏等原料制成的水泥产品，其强度和抗渗性能都较高。
在工程中，高性能水泥常用于需要高强度和耐久性能的工程。
耐磨水泥
耐磨水泥是一种适用于需要具有高抗磨损性能的工程领域。
它通常添加了抗磨剂和改性剂等，以增强其表面硬度和耐磨性，常用于地下停车场、码头、厂房等场所。
耐高温水泥
耐高温水泥是指在高温环境下具有稳定性能的水泥材料。
它常用于炉窑、高温熔炼工艺中，具有优异的抗热膨胀、抗震动性能。
特种水泥的应用领域
特种水泥被广泛应用于各种特殊工程领域，包括建筑、道路、桥梁、隧道、水利水电等。
比如，在海洋工程中，耐海水腐蚀的水泥往往是不可或缺的；在核工程中，耐高温和辐射的水泥是必须使用的。
总的来说，特种水泥的出现丰富了水泥材料的种类，满足了不同工程领域对水泥性能的需求，提高了工程质量和耐久性，具有非常重要的意义。
耐高温混凝土材料

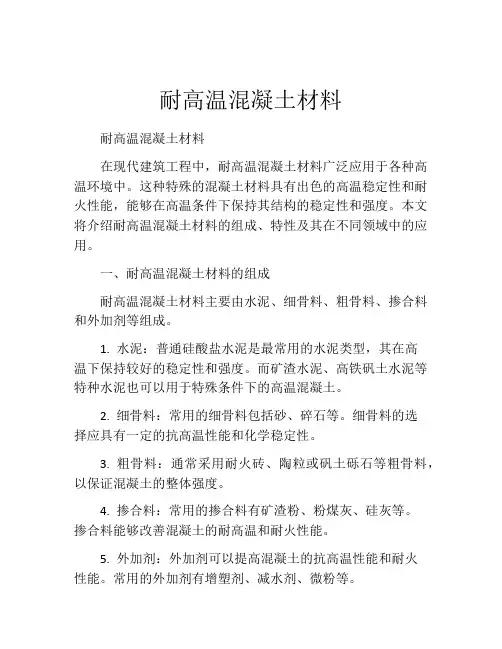

耐高温混凝土材料耐高温混凝土材料在现代建筑工程中，耐高温混凝土材料广泛应用于各种高温环境中。
这种特殊的混凝土材料具有出色的高温稳定性和耐火性能，能够在高温条件下保持其结构的稳定性和强度。
本文将介绍耐高温混凝土材料的组成、特性及其在不同领域中的应用。
一、耐高温混凝土材料的组成耐高温混凝土材料主要由水泥、细骨料、粗骨料、掺合料和外加剂等组成。
1. 水泥：普通硅酸盐水泥是最常用的水泥类型，其在高温下保持较好的稳定性和强度。
而矿渣水泥、高铁矾土水泥等特种水泥也可以用于特殊条件下的高温混凝土。
2. 细骨料：常用的细骨料包括砂、碎石等。
细骨料的选择应具有一定的抗高温性能和化学稳定性。
3. 粗骨料：通常采用耐火砖、陶粒或矾土砾石等粗骨料，以保证混凝土的整体强度。
4. 掺合料：常用的掺合料有矿渣粉、粉煤灰、硅灰等。
掺合料能够改善混凝土的耐高温和耐火性能。
5. 外加剂：外加剂可以提高混凝土的抗高温性能和耐火性能。
常用的外加剂有增塑剂、减水剂、微粉等。
二、耐高温混凝土材料的特性耐高温混凝土材料具有以下特性：1. 高温稳定性：耐高温混凝土能够在高温条件下保持结构的稳定性和强度，不会因高温而脆化或失去强度。
2. 耐火性能：耐高温混凝土能够在高温下保持其结构完整，不会发生瓷化、脱落或开裂等现象。
3. 耐化学侵蚀性能：耐高温混凝土具有较好的耐酸碱、耐盐蚀等化学侵蚀性能。
4. 导热性能：耐高温混凝土具有较好的导热性能，能够阻止高温从一侧传导到另一侧。
三、耐高温混凝土材料的应用耐高温混凝土材料在许多领域中得到广泛应用。
1. 冶金领域：耐高温混凝土被用于冶金熔炼炉、高温窑炉等设备的内衬材料，能够承受高温和冷却循环的变化，保障设备的稳定运行。
2. 煅烧领域：耐高温混凝土被应用于水泥煅烧炉、窑炉等设备的内衬材料，能够保证设备在高温环境中的正常工作。
3. 火力发电领域：耐高温混凝土被用于高温锅炉、烟气脱硝装置等设备的内衬材料，能够承受高温烟气的腐蚀和冷却循环的影响。
适用于高温车间的水泥是

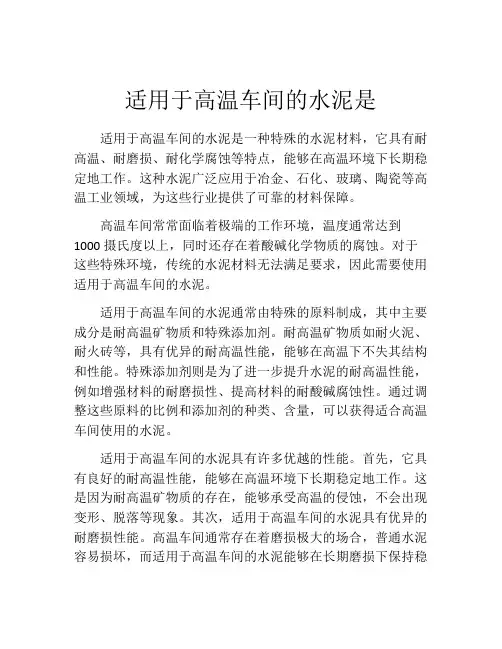

适用于高温车间的水泥是适用于高温车间的水泥是一种特殊的水泥材料，它具有耐高温、耐磨损、耐化学腐蚀等特点，能够在高温环境下长期稳定地工作。
这种水泥广泛应用于冶金、石化、玻璃、陶瓷等高温工业领域，为这些行业提供了可靠的材料保障。
高温车间常常面临着极端的工作环境，温度通常达到1000摄氏度以上，同时还存在着酸碱化学物质的腐蚀。
对于这些特殊环境，传统的水泥材料无法满足要求，因此需要使用适用于高温车间的水泥。
适用于高温车间的水泥通常由特殊的原料制成，其中主要成分是耐高温矿物质和特殊添加剂。
耐高温矿物质如耐火泥、耐火砖等，具有优异的耐高温性能，能够在高温下不失其结构和性能。
特殊添加剂则是为了进一步提升水泥的耐高温性能，例如增强材料的耐磨损性、提高材料的耐酸碱腐蚀性。
通过调整这些原料的比例和添加剂的种类、含量，可以获得适合高温车间使用的水泥。
适用于高温车间的水泥具有许多优越的性能。
首先，它具有良好的耐高温性能，能够在高温环境下长期稳定地工作。
这是因为耐高温矿物质的存在，能够承受高温的侵蚀，不会出现变形、脱落等现象。
其次，适用于高温车间的水泥具有优异的耐磨损性能。
高温车间通常存在着磨损极大的场合，普通水泥容易损坏，而适用于高温车间的水泥能够在长期磨损下保持稳定的性能。
此外，适用于高温车间的水泥还具有良好的耐化学腐蚀性能，能够抵御酸碱等有害物质的侵蚀。
适用于高温车间的水泥不仅仅是单一的材料，还需要配套的施工工艺和设备，以确保其正确使用及施工效果。
在施工过程中，需要注意温度控制、砌筑技术、养护周期等因素，以确保水泥材料在高温环境下的性能和使用寿命。
总之，适用于高温车间的水泥是一种特殊的建筑材料，它具有耐高温、耐磨损、耐化学腐蚀等优越的性能，能够在高温车间中稳定可靠地工作。
在高温工业领域中，适用于高温车间的水泥发挥着重要的作用，为企业提供了可靠的材料保障。
随着科技的进步和工艺的改进，相信适用于高温车间的水泥将会不断完善和发展，为高温车间的工作环境提供更好的保护。
耐火水泥的使用方法
耐火水泥的使用方法
耐火水泥是一种专门用于耐火材料制作的水泥。
它的主要成分是含铝和含硅物质，具有耐高温、耐酸碱腐蚀等特点。
耐火水泥被广泛应用于炉窑、火炉、烟囱、冶金、化工等行业。
使用耐火水泥需要注意以下几点：
1. 配合比和搅拌
在使用耐火水泥之前，需要先根据需要的强度和性能要求确定配合比。
一般来说，耐火水泥的配合比为水泥：砂子：粘土=1：0.8：0.3。
在搅拌时，应先将粘土和水混合，再加入水泥和砂子，搅拌均匀后，加入适量的水进行搅拌。
搅拌时间应控制在3-5分钟。
2. 施工方式
在施工时，应将耐火水泥涂抹在要修补的部位上，压实并用刮刀整平表面。
修补厚度应控制在5-10mm之间。
对于大面积的砌体修补，应采用分层施工的方式，每层厚度不宜超过10mm，以免出现开裂和脱落现象。
3. 养护
在施工完成后，需要进行养护，以确保耐火水泥的性能和强度。
养护时间应控制在7天以上，养护条件应保持湿润，温度控制在20-30℃之间。
4. 注意事项
在使用耐火水泥时，应注意以下几点：
①在施工过程中，应戴上口罩、手套等防护用品，以免吸入粉尘和接触皮肤。
②避免在潮湿或高温环境下施工，以免影响耐火水泥的性能和强度。
③耐火水泥应存放在干燥通风的环境中，避免潮湿和阳光直射。
正确使用耐火水泥可以有效地提高耐火材料的使用寿命和性能，减少设备维修和更换的次数。
使用时需要注意配合比、施工方式和养护，以保证使用效果。
耐火水泥的使用方法和用量
耐火水泥的使用方法和用量嘿！朋友们，今天咱们来好好聊聊耐火水泥的使用方法和用量这个重要的话题呀！耐火水泥，这可是在很多高温环境下发挥关键作用的材料呢！首先，咱们得搞清楚什么是耐火水泥。
它可不是普通的水泥哦，具有出色的耐高温性能，能够在高温下保持结构的稳定性。
那说到使用方法，第一步就是准备工作啦！哎呀呀，这可不能马虎。
要把施工表面清理干净，不能有杂物、灰尘或者油污啥的，不然会影响粘结效果哟！然后呢，得按照一定的比例调配耐火水泥。
一般来说，要根据具体的使用场景和要求来确定配比。
调配的时候，注意水的用量呀！水加得太多，水泥的强度可能就不够啦；水加得太少，又会导致搅拌不均匀，影响施工质量呢。
搅拌可要充分，一直到没有结块，质地均匀为止。
接下来就是施工环节喽！可以采用涂抹、浇灌等方式。
涂抹的时候，要注意厚度均匀，不能有的地方厚，有的地方薄哇。
浇灌的话，要保证浇灌的连续性，避免出现断层。
再说说用量的问题。
这可没有一个固定的标准，得看具体的施工面积和施工要求呢。
比如说，如果是大面积的施工，那用量自然就多一些；如果是小面积的局部修补，用量相对就少啦。
在计算用量的时候，还得把损耗考虑进去哟！因为在施工过程中，可能会有一些浪费的情况。
而且不同的施工工艺，损耗的程度也不一样呀！还有哦，施工环境也会对用量产生影响。
温度、湿度这些因素都得考虑进去。
温度太高或者太低，可能会影响水泥的凝固时间和强度，从而影响用量。
另外，施工人员的技术水平也很重要呢！技术熟练的施工人员，能够更精准地控制用量，减少浪费。
总之，掌握好耐火水泥的使用方法和用量，才能让它发挥出最佳的效果，确保施工质量，为我们的工程提供可靠的保障呀！朋友们，希望通过我今天的介绍，大家对耐火水泥的使用方法和用量有了更清楚的了解，在实际操作中能够得心应手！。
耐高温水泥
耐高温水泥的概念,顾名思义,就是可以耐高温的水泥.它的种类很多:高铝水泥铝酸盐系列耐高温水泥N型超早强铝酸盐水泥纯铝酸钙水泥磷酸盐系列耐高温胶凝材料特点：耐高温，耐腐蚀组成：主要为铝酸盐系列，另外还有磷酸盐系列用途：窑炉内衬（电力、石化、冶金、建材）一、高铝水泥凡以铝酸钙为主，氧化铝含量约50%的熟料，磨制的水硬性胶凝材料，称为高铝水泥。
1、定义：高铝水泥（以前称矾土水泥）是以铝矾土和石灰为原料，按一定比例配制，经煅烧、磨细所制得的一种以铝酸盐为主要矿物成分的水硬性胶凝材料，又称铝酸盐水泥。
2、品质指标（1）.标号高铝水泥的标号系按本标准规定的强度检验方法测得的3天抗压强度表示，分为425、525、625和725四个标号。
(根据GB201-2000要求，高铝水泥标准修订为铝酸盐水泥标准，铝酸盐水泥以铝含量为划分标准，其中CA50系列取消原标号，设立了按照3天强度细分的如A600,A700,A900 等品种）（2）细度0．088毫米方孔筛筛余不得超过10%注：水泥细度允许用比表面积来代替，按GB 207-63《水泥比表面积测定方法》测定不得小于2400厘米2/克，如有争议，以筛析法为准。
（3）凝结时间初凝不得早于40分钟，终凝不得迟于10小时。
（4）强度各龄期强度不得低于下表数值。
━━━━━━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━━━━━| 水泥标号| 抗压强度，公斤/厘米2 │抗压强度，公斤/厘米2├─────- ┬──────┼──────┬───────│1天│ 3 天│ 1 天│ 3 天 |────────┼──────┼──────┼──────┼───────425 │ 360 │ 425 │40 │ 45────────┼──────┼──────┼──────┼───────525 │ 460 │ 525 │50 | 55────────┼──────┼──────┼──────┼───────625 │560 │625 │60 │ 65────────┼──────┼──────┼──────┼───────725 │660 │725 │70 │75────────┼──────┼──────┼──────┼───────28天的强度应予测定，其实侧值不得低于同标号的3天指标。
特种水泥
白 别
度 白 度 （﹪） 86﹪
84﹪ 80﹪ 80﹪ 75﹪
标
号
特
一级 二级 二级 三级
625、525
525、425 525、425 325 425、325
2
彩色水泥
彩色水泥的生产方法有两种： 一种是直烧制法，在水泥生料中掺入适量着色物质， 煅烧成彩色熟料，然后磨制成彩色硅酸盐水泥。彩色水泥 熟料颜色的深浅随着着色剂的掺量而变。
粉磨细度、石膏加入量及外掺剂来达到。与普通水泥熟料
相比，一般适当提高C3S、C4AF含量。水泥的耐磨性与水泥 的抗压强度有较好的相关性，因此提高水泥熟料中的C3S含 量，可以提高水泥的强度。C4AF的脆性小，体积收缩小， 提高C4AF的含量，对提高水泥的抗折强度及耐磨性有利。 在煅烧方面，道路水泥可以采用回转窑煅烧，也可以 在立窑上煅烧。
（3）C级油井水泥
要求具有高早强度时，适应于自地面至1830m井深的注水泥。分为普 通型、中抗硫酸盐型和高抗硫酸盐型三种。
（4）D、E、F级油井水泥
G、H级油井水泥是一种基本水泥。适用与自地面至2440m井深的注水 泥，分为中抗硫酸盐型和高抗硫酸盐型。与促凝剂或缓凝剂一起使用能适 应于较大的井深和温度范围。
另一种混合法制造彩色水泥，它是在白水泥中或硅酸
盐水泥中掺入适量的着色物质，粉磨成彩色水泥。所用着 色剂要求对光和大气的耐侯性好，不溶于水，并能耐碱，
对水泥石不起破坏作用，也不能使水泥的强度显著下降。
8.7.2 道路水泥
凡由道路硅酸盐水泥熟料，0～10﹪活性材料和 适量石膏磨细制成的水硬性胶凝材料，称为道路盐硅 酸盐水泥，（简称道路水泥）水泥粉磨时允许加入不 损害水泥性能的助磨剂,其加入量不得超过水泥质量 的1%。
磷酸钾镁水泥耐高温性能研究
２ ０ １ ６年 １ １月
当
代
化
工
Ｃ ｏ ｎ ｔ ｅ ｍ ｐ ｏ ｒ ａ ｒ ｙ Ｃ ｈ ｅ ｍｉ ｃ ａ ｌ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｙ
Ｖ ｏ １ ． ４ ５ ．Ｎ ｏ ． １ ｌ Ｎ ｏ ｖ ｅ ｍｂ ｅ ｒ ，２ ０ １ ６
ห้องสมุดไป่ตู้
ｔ ｈ ａ ｔ ｔ ｈ ｅ ｄ ｉ ｆ ｆ ｒ ａ ｃ ｔ ｉ ｏ ｎ ｐ ｅ ａ ｋ ｏ ｆ Ｍｇ ＫＰ Ｏ ４ ・ ６ Ｈ， Ｏ （ ｔ ｈ ｅ ｍａ ｉ ｎ ｈ ｙ ｄ ｒ ａ ｔ ｉ ｏ ｎ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｓ ｏ ｆ ＭＫ Ｐ Ｃ ）ｄ ｅ ｃ ｒ ｅ ａ ｓ ｅ ｓ ａ ｔ ｆ ｅ ｒ ｈ ｉ ｇ ｈ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ
磷酸钾镁水泥耐高温性 能研 究
姜 自超 ，齐召庆 ，李 帅 ，张时豪 ，丁建 华 ，戴 丰乐
（ １ ． 后 勤２ １ ２ 程学 院化 学与 材料 工程 系 ，重庆 ４ ０ １ ３ １ １ ； ２ ．重庆 电子工 程 职业学 院建 筑 与材料 学 院 ，重 庆 ４ ０ １ ３ １ １ ）
ｍａ ｔ ｔ ｈ ｅ ｑ ｕ ａ ｌ ｉ ｔ ｙ ｎｄ ａ ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ Ｏ ｆ Ｍ ＫＰＣ ｄ ｅ ｃ ｒ ｅ ａ ｓ ｅ ｉ ｎ ｈ ｉ ｇ ｈ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｅ ｎ ｖ ｉ ｒ ｏ ｎ ｍｅ ｎ ｔ ． Ｔ ｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｏ ｆ ｐ ｈ ａ ｓ ｅ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｓ ｈ ｏ ｗ
仃ｅ ａ ｔ ｍｅ ｎ ｔ ． Ａｃ ｃ ｏ ｒ ｄ ｉ ｎ ｇ ｔ ｏ ｔ ｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｏ ｆ ｔ ｈ ｅ Ｔ Ｇ． ＤＳ Ｃ．Ｍ ＫＰＣ ｈ ａ ｓ ａ ｃ ｌ ｅ ａ ｒ ｅ ｎ ｄ ｏ ｔ ｈ ｅ ｒ ｍｉ ｃ ｖ ａ ｌ ｌ ｅ ｙ ａ ｔ ａ ｂ ｏ ｕ ｔ １ ０ ８℃ ａ ｎ ｄ
