等离子体在化学化工中的应用
等离子体在化学化工中的应用随着科学技术的不断发展，等离子体在化学化工领域中的应用越来越广泛。
等离子体是由高能电子和离子组成的高度激发态气体，具有高温、高能量和高活性的特性，因此在化学化工中具有重要的作用。
一、等离子体在材料表面处理中的应用等离子体在材料表面处理中被广泛应用，例如等离子体表面改性、等离子体刻蚀和等离子体沉积等。
等离子体表面改性可以改变材料表面的化学性质和物理性质，提高材料的附着力、耐磨性和耐腐蚀性，从而改善材料的性能。
等离子体刻蚀可以实现微纳米结构的加工和制备，用于集成电路制造和光学器件制备等领域。
等离子体沉积可以在材料表面形成薄膜，用于涂层、光学薄膜和功能材料的制备。
二、等离子体在催化反应中的应用等离子体在催化反应中的应用也是非常重要的。
等离子体可以激发活性原子或离子，提高催化剂的催化活性。
等离子体催化反应可以在较低的温度和压力下实现高效的催化转化，降低能源消耗和环境污染。
例如，等离子体催化剂可以在汽车尾气处理中去除有害气体，提高空气质量；在石化工业中，等离子体催化剂可以提高反应速率和选择性，提高化工产品的质量和产率。
三、等离子体在废水处理中的应用等离子体在废水处理中的应用也具有重要意义。
等离子体可以通过氧化、还原、分解和离子交换等反应机制，将废水中的有机物、重金属和有害物质转化为无害的物质或沉淀。
等离子体技术可以高效地去除废水中的有害物质，提高废水处理的效率和质量。
同时，等离子体技术还可以实现废水中的资源回收，减少资源浪费和环境污染。
四、等离子体在能源领域中的应用等离子体在能源领域中的应用也具有重要的意义。
等离子体可以用于核聚变和核裂变等核能技术中，实现大规模清洁能源的供应。
等离子体还可以用于等离子体发电和等离子体喷射推进等领域，实现高效能源的转化和利用。
等离子体技术的应用可以推动能源的可持续发展，减少对传统能源的依赖，保护环境和生态。
等离子体在化学化工中的应用具有广泛的前景和重要的意义。
等离子体技术在材料科学中的应用
等离子体技术在材料科学中的应用等离子体技术对材料科学的应用等离子体技术是一种近年来不断发展的前沿科技，拥有许多应用领域。
在材料科学领域中，等离子体技术的应用十分广泛，从材料表面处理到材料制造，都有非常重要的角色。
本文将探讨等离子体技术在材料科学中的应用。
1. 等离子体技术的基础等离子体是一种被电离的气态，其中存在带正电荷和负电荷的离子和自由电子。
当物理学家利用电场或激光束将气体电离，就可以得到等离子体。
等离子体本身具有电磁性和化学性，因此它在材料科学中的应用非常广泛。
2. 等离子体在材料表面处理中的应用等离子体在表面处理中的应用可以改变表面性质，提高表面的光辐射、耐磨性、表面活性等。
例如，在航空航天中，表面处理可以有效地抑制材料表面的氧化和腐蚀。
等离子体处理可以用于金属、聚合物、陶瓷等多种材料表面的改性，从而提高材料的耐久性和性能。
此外，利用氧化等离子体可以制备环保材料，健康饮食中的保鲜保质膜、聚合物涂层等，也可以在纺织品防水、防油方面得到广泛应用。
可以看出，等离子体在材料表面处理中的应用十分广泛，已经成为了材料科学中不可或缺的一部分。
3. 等离子体在涂层中的应用涂层技术是材料科学中的一个非常重要的领域。
涂层可以保护材料、防止腐蚀。
在利用等离子体制备涂层的过程中，通过精确地控制反应参数，可以得到所需的特殊结构、化学成分等性质。
例如，在汽车制造过程中，利用等离子体制备的涂层可以提高涂层的耐磨性、耐腐蚀性和美观性。
在能源领域，等离子体涂层技术可以制备太阳能电池材料，提高太阳能电池的效率。
在医药领域，等离子体制备的涂层可以改善人工枕头、衣服等纺织品的性能。
4. 等离子体在材料制造中的应用等离子体在材料制造中的应用不仅可以提高材料的性能，还可制备一些新型材料。
例如，等离子体化学气相沉积是制备纳米颗粒薄膜的关键技术之一，利用该技术制备的纳米材料可以在光、电、磁等方面表现出很好的性质。
需要注意的是，等离子体在材料制造过程中的应用还需要考虑许多因素，如成本、制备过程的复杂性、可扩展性、环境问题等。
利用等离子体技术制备纳米材料
利用等离子体技术制备纳米材料纳米科技是一门新兴的领域，引发了人们广泛的关注。
纳米材料的制备是纳米科技发展的重要基础之一，而利用等离子体技术制备纳米材料成为了一种新的方法。
本文将探讨等离子体技术在纳米材料制备中的应用。
一、等离子体技术概述等离子体是一种具有高温高压等特殊物理性质的物质状态，是由电离气体中的电子和正离子构成的。
等离子体在工业、医学、航空航天等领域有着广泛的应用。
等离子体技术是一种利用等离子体的特殊性质进行材料制备、改性、清洗、表面处理等的技术。
二、等离子体技术制备纳米材料的优势与传统方法相比，等离子体技术制备纳米材料具有以下几个优势。
1. 高质量的纳米材料等离子体技术可以精确控制纳米级别的制备过程，从而获得高质量的纳米材料。
与一般化学方法相比，等离子体技术制备的纳米材料具有较小的粒径分布、较高的晶体度和较好的结晶度。
2. 纳米材料的制备速度较快等离子体技术的制备速度相对较快，几乎是瞬间完成的。
并且，等离子体技术不需要任何的模板，可以直接将材料制备为纳米级别。
3. 对材料的选择较为灵活在等离子体技术中，可以采用不同的气氛和等离子体进行制备，从而可以制备出各种不同种类的纳米材料。
三、等离子体技术在纳米材料制备中的应用等离子体技术广泛应用于各种不同类型的纳米材料的制备，例如二氧化钛、氧化铝、氧化硅等。
以下是几个典型例子介绍。
1. 制备纳米金属颗粒等离子体技术可以制备出各种金属材料的纳米颗粒，例如银、金、铜等。
可以采用不同气氛下制备不同大小和形态的金属纳米颗粒。
2. 制备纳米二氧化钛二氧化钛是一种广泛应用于光催化、传感器、光电器件等领域的纳米材料。
利用等离子体技术制备的纳米二氧化钛具有均一的粒径分布和优良的光电性能。
3. 制备纳米氧化铝氧化铝是一种应用广泛的功能性陶瓷材料。
等离子体技术制备的纳米氧化铝可以控制晶化度、形貌和尺寸，从而获得优良的性质。
四、挑战和展望虽然等离子体技术制备纳米材料具有许多优点，但同时也存在一些挑战。
等离子体技术在材料处理中的应用
等离子体技术在材料处理中的应用近年来，随着科学技术的不断进步，等离子体技术在材料处理领域中的应用越来越广泛。
等离子体是一种高能量的离子体态，具有高温、高能量和高活性的特点，因此被广泛应用于材料表面改性、薄膜制备、纳米材料合成等领域。
首先，等离子体技术在材料表面改性中发挥着重要作用。
通过等离子体处理，可以改变材料表面的化学组成和物理性质，从而实现材料的功能改善。
例如，通过等离子体氮化处理，可以在金属表面形成氮化层，提高材料的硬度和耐磨性。
此外，等离子体还可以用于表面涂层的改性，如等离子体聚合物涂层，可以提高材料的防腐蚀性和耐磨性。
其次，等离子体技术在薄膜制备方面具有广泛应用。
薄膜是一种厚度在纳米至微米级别的材料，具有独特的光学、电学和力学性能。
等离子体技术可以通过物理气相沉积、化学气相沉积等方法制备各种功能薄膜。
例如，等离子体增强化学气相沉积可以制备高质量的二维材料薄膜，如石墨烯和氮化硼薄膜。
这些薄膜具有优异的导电性、光学透明性和力学稳定性，广泛应用于电子器件、光学器件等领域。
此外，等离子体技术还可以用于纳米材料的合成。
纳米材料具有尺寸效应和表面效应，具有独特的光学、电学和磁学性质。
等离子体技术可以通过等离子体化学气相沉积、等离子体溅射等方法制备各种纳米材料。
例如，通过等离子体溅射可以制备金属纳米颗粒，这些纳米颗粒具有较大的比表面积和优异的催化性能，广泛应用于催化剂、传感器等领域。
然而，等离子体技术在材料处理中仍面临一些挑战。
首先，等离子体处理过程中产生的高能离子和自由基可能对材料造成损伤，影响材料的性能。
其次，等离子体处理过程需要高温和高真空条件，设备成本较高。
此外，等离子体处理过程中的放电现象可能引发火灾和爆炸等安全问题。
为了克服这些挑战，需要进一步研究等离子体处理过程中的材料相互作用机制，优化等离子体处理参数，提高材料的性能和稳定性。
同时，还需要开发新型的等离子体设备，降低设备成本，提高设备的安全性。
非贵金属基等离子体材料
非贵金属基等离子体材料
非贵金属基等离子体材料主要包括一些过渡金属的纳米粒子，如镍（Ni）、铁（Fe）、铜（Cu）等。
这些材料在特定波长下能够展现出等离子激元效应，即局域表面等离激元共振（localized surface plasmon resonance），从而实现对光线的强烈吸收并产生显著的光热特性。
例如，镍纳米粒子在500纳米波长附近显示出等离子激元共振吸收，这种
特性使其在太阳能光热转化领域具有广阔的应用前景。
此外，将等离激元颗粒的高吸收比与碳的宽带吸收相结合的复合材料也是设计高效太阳能收集材料的理想解决方案。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询材料学专家。

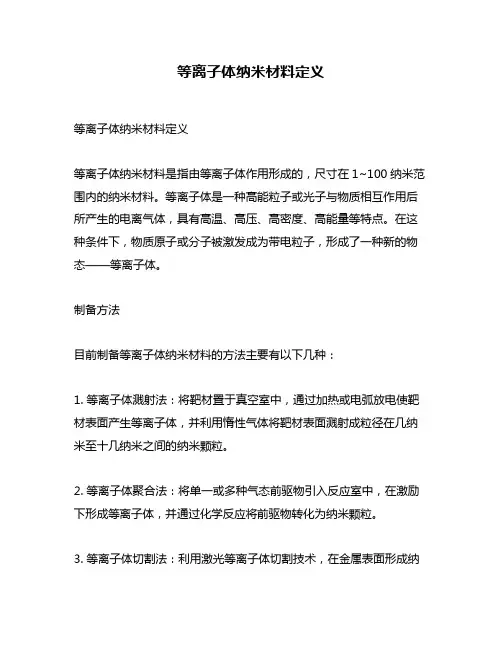

等离子体纳米材料定义
等离子体纳米材料定义等离子体纳米材料定义等离子体纳米材料是指由等离子体作用形成的，尺寸在1~100纳米范围内的纳米材料。
等离子体是一种高能粒子或光子与物质相互作用后所产生的电离气体，具有高温、高压、高密度、高能量等特点。
在这种条件下，物质原子或分子被激发成为带电粒子，形成了一种新的物态——等离子体。
制备方法目前制备等离子体纳米材料的方法主要有以下几种：1. 等离子体溅射法：将靶材置于真空室中，通过加热或电弧放电使靶材表面产生等离子体，并利用惰性气体将靶材表面溅射成粒径在几纳米至十几纳米之间的纳米颗粒。
2. 等离子体聚合法：将单一或多种气态前驱物引入反应室中，在激励下形成等离子体，并通过化学反应将前驱物转化为纳米颗粒。
3. 等离子体切割法：利用激光等离子体切割技术，在金属表面形成纳米结构。
性质与应用等离子体纳米材料具有以下几种特殊的性质：1. 光学性质：等离子体纳米材料具有表面等离子共振现象，能够吸收、散射和放大光信号，因此在光学传感器、生物成像和太阳能电池等领域有广泛应用。
2. 电学性质：等离子体纳米材料具有高导电率和高介电常数，可用于导电膜、超级电容器、电磁屏蔽和微波吸收等领域。
3. 磁学性质：通过控制制备条件，可以使等离子体纳米材料呈现出不同的磁性行为，如铁磁、反铁磁和顺磁。
这些特殊的磁性行为使得其在数据存储、医学诊断和治疗等领域有重要应用。
4. 化学性质：由于其表面活性位点丰富，等离子体纳米材料可用于催化剂、气敏传感器和环境污染治理等领域。
总之，等离子体纳米材料具有独特的物理、化学和生物学性质，是一种具有广泛应用前景的新型纳米材料。
随着制备技术的不断发展和完善，其应用领域将会更加广泛。
等离子体技术在材料表面处理中的应用
等离子体技术在材料表面处理中的应用一、引言材料在工业生产和科学研究中起到至关重要的作用。
然而，材料的表面特性直接影响着材料的性能和寿命。
为了改善材料的表面性能，科学家和工程师们一直在不断探索新的表面处理技术。
等离子体技术作为一种新兴的表面处理技术，具有广泛的应用前景。
本文将深入探讨等离子体技术在材料表面处理中的应用。
二、等离子体技术的基本原理等离子体是一种电离气体，其中包含了带正电荷和带负电荷的粒子，也被称为等离子体体系。
等离子体的形成可以通过加热气体或施加高压电场等方式实现。
等离子体态具有多种性质，如高能量、高温度和活跃的粒子。
这些性质使得等离子体技术成为一种强大的表面处理工具。
三、等离子体技术在表面清洁中的应用等离子体技术可以有效地清除材料表面的杂质和有机污染物。
等离子体致使杂质和有机分子碰撞激发并离开材料表面。
此外，等离子体技术还可以去除氧化层和腐蚀性物质，恢复材料表面的纯度和光洁度。
四、等离子体技术在表面改性中的应用等离子体技术能够改变材料表面的化学和物理性质。
通过等离子体处理，可以在材料表面形成陶瓷涂层、金属薄膜和硬质涂层等。
这些涂层能够提高材料的耐磨性、抗腐蚀性和导热性等性能。
此外，等离子体技术还可以在材料表面形成微纳结构，从而改善材料的光学、电学和磁学性能。
五、等离子体技术在涂层制备中的应用等离子体技术在涂层制备中发挥着重要作用。
等离子体喷涂技术能够快速均匀地在材料表面形成涂层。
这种涂层具有高致密性、高附着力和良好的耐磨性。
与传统的涂层技术相比，等离子体喷涂技术具有更高的效率和更低的成本。
六、等离子体技术在微电子制造中的应用等离子体技术在微电子制造中的应用日益广泛。
等离子体刻蚀技术可以将材料表面的一部分物质去除，从而形成微电子器件的图案。
等离子体沉积技术可以在材料表面形成薄膜层，用于制造微电子器件。
等离子体技术在微电子制造中的应用不仅提高了器件的性能，而且还降低了生产成本。
七、等离子体技术的挑战和发展方向尽管等离子体技术在材料表面处理中展现出了巨大的潜力，但仍面临着一些挑战。
等离子体材料处理
等离子体材料处理引言随着科技的飞速发展，材料科学作为支撑现代工业、医疗、能源等领域的关键技术，越来越受到人们的关注。
其中，等离子体材料处理作为一种先进的材料处理技术，由于其高效、环保、适用范围广等特点，成为了研究的热点。
本文将对等离子体材料处理的原理、技术及应用进行详细的阐述。
一、等离子体材料处理的基本原理等离子体是物质存在的第四态，由大量的离子、电子、光子等组成。
在适当的物理和化学条件下，可以通过等离子体对材料进行刻蚀、沉积、改性等一系列处理。
等离子体材料处理主要依赖于等离子体中的活性粒子与材料表面发生物理或化学作用，从而实现材料表面的改性或制备特定性能的材料。
二、等离子体材料处理的关键技术1. 等离子体刻蚀技术等离子体刻蚀是一种常用的材料表面处理技术，主要利用等离子体中的活性粒子对材料表面进行轰击，使材料发生物理或化学反应，从而实现材料的去除或特定形貌的制备。
刻蚀技术具有较高的精度和灵活性，被广泛应用于微电子、纳米科技等领域。
2. 等离子体沉积技术等离子体沉积技术是指利用等离子体中的活性粒子在材料表面形成一层具有特定性质的功能膜。
该技术具有成膜质量高、附着力强、环保无污染等特点，被广泛应用于光学、防腐蚀、新能源等领域。
3. 等离子体表面改性技术等离子体表面改性是指利用等离子体对材料表面进行物理或化学作用，使其表面性质发生变化，从而达到提高材料性能或赋予新性能的目的。
改性技术具有操作简便、效果好、环保等特点，被广泛应用于橡胶、塑料、纺织等领域。
三、等离子体材料处理的应用1. 微电子与纳米科技领域在微电子与纳米科技领域，等离子体材料处理技术被广泛应用于集成电路制造、纳米材料制备等方面。
通过等离子体刻蚀技术，可以精确地加工和制造微米级甚至纳米级的器件和结构。
同时，等离子体沉积技术在制备高质量薄膜方面具有显著优势，为光电器件、传感器件等领域提供了关键技术支持。
2. 新能源领域在新能源领域，等离子体材料处理技术被广泛应用于太阳能电池、燃料电池、锂电池等新能源器件的制备和改性。
