广州数控指令代码大全广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97（注意：本教材仅供学习参考，实际操作编程时应以广数GSK980T车床数控系统使用手册为准）2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工，数控程序包括程序号、程序段。
（一）程序号：相当于程序名称，系统通过程序号可从存储器中多个程序中识别所要处理的程序，程序号由字母O及4位数字组成。
（二）程序段：相当于一句程序语句，由若干个字段组成，最后是一个分号（；）录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成，一个程序段用来完成刀具的一个或一组动作，或实现机床的一些功能。
（三）字段（或称为字）：由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段：▲程序段号：由字母N及数字组成，位于程序段最前面，主要作用是使程序便于阅读，可以省略，但某些特殊程序段（如表示跳转指令的目标程序段）必须标明程序段号。
为了便于修改程序时插入新程序段，各句程序段号一般可间隔一些数字（如N0010、N0020、N0030）。
▲准备功能：即G代码，由字母G及二位数字组成，大多数G 代码用以指示刀具的运动。
（如G00、G01、G02）▲表示尺寸（坐标值）的字段：一般用在G代码字段的后面，为表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或小数）组成。
字母包括：表示绝对坐标：X、Y、Z表示相对坐标：U、V、W表示园心坐标：I、 J、 K(车床实际使用的坐标只有X、Z，所以Y、V、J都用不着)▼表示进给量的字段：用字母F加进给量值组成，一般用在插补指令的程序段中，规定了插补运动的速度。
数控车床指令代码大全
数控车床指令代码大全[转]数控车床指令代码大全作者 : 刘江河数控车床指令代码大全1. F功能F功能指令用于控制切削进给量。
在程序中，有两种使用方法。
(1)每转进给量编程格式G95 F~F后面的数字表示的是主轴每转进给量，单位为mm/r。
例：G95 F0.2 表示进给量为0.2 mm/r。
(2)每分钟进给量编程格式G94 F~F后面的数字表示的是每分钟进给量，单位为mm/min。
例：G94 F100 表示进给量为100mm/min。
2. S功能S功能指令用于控制主轴转速。
编程格式S～S后面的数字表示主轴转速，单位为r/min。
在具有恒线速功能的机床上，S功能指令还有如下作用。
(1)最高转速限制编程格式G50 S～S后面的数字表示的是最高转速：r/min。
例：G50 S3000 表示最高转速限制为3000r/min。
(2)恒线速控制编程格式G96 S～S后面的数字表示的是恒定的线速度：m/min。
例：G96 S150 表示切削点线速度控制在150 m/min。
(3)恒线速取消编程格式G97 S～S后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留G96的最终值。
例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min。
3. T功能T功能指令用于选择加工所用刀具。
编程格式T～T后面通常有两位数表示所选择的刀具号码。
但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。
例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300 表示取消刀具补偿。
4. M功能M00：程序暂停，可用NC启动命令（CYCLE START）使程序继续运行；M01：计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转停止；M08：冷却液开；M09：冷却液关；M30：程序停止，程序复位到起始位置。
数控车床编程指令大全
1. F功能F功能指令用于控制切削进给量.在程序中,有两种使用方法. 1每转进给量编程格式 G95 F~F后面的数字表示的是主轴每转进给量,单位为mm/r.例：G95 F0.2 表示进给量为0.2 mm/r.2每分钟进给量编程格式G94 F~F后面的数字表示的是每分钟进给量,单位为 mm/min.例：G94 F100 表示进给量为100mm/min.2. S功能S功能指令用于控制主轴转速.编程格式 S～S后面的数字表示主轴转速,单位为r/min.在具有恒线速功能的机床上,S功能指令还有如下作用.1最高转速限制编程格式 G50 S～S后面的数字表示的是最高转速：r/min.例：G50 S3000 表示最高转速限制为3000r/min.2恒线速控制编程格式 G96 S～S后面的数字表示的是恒定的线速度：m/min.例：G96 S150 表示切削点线速度控制在150 m/min.3恒线速取消编程格式 G97 S～S后面的数字表示恒线速度控制取消后的主轴转速,如S未指定,将保留G96的最终值.例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min.3. T功能T功能指令用于选择加工所用刀具.编程格式 T～T后面通常有两位数表示所选择的刀具号码.但也有T后面用四位数字,前两位是刀具号,后两位是刀具长度补偿号,又是刀尖圆弧半径补偿号.例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值.T0300 表示取消刀具补偿.4. M功能M00：程序暂停,可用NC启动命令CYCLE START使程序继续运行；M01：计划暂停,与M00作用相似,但M01可以用机床“任选停止按钮”选择是否有效；M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转停止；M08：冷却液开；M09：冷却液关；M30：程序停止,程序复位到起始位置.5. 加工坐标系设置G50编程格式 G50 X～ Z～式中X、Z的值是起刀点相对于加工原点的位置.G50使用方法与G92类似.在数控车床编程时,所有X坐标值均使用直径值,如图所示.例：按图设置加工坐标的程序段如下：G50 X128.7 Z375.1设定加工坐标系6. 快速定位指令G00G00指令命令机床以最快速度运动到下一个目标位置,运动过程中有加速和减速,该指令对运动轨迹没有要求.其指令格式：G00 XU____ ZW____；当用绝对值编程时,X、Z后面的数值是目标位置在工件坐标系的坐标.当用相对值编程时,U、W后面的数值则是现在点与目标点之间的距离与方向.如图所示的定位指令如下：G50 X200.0 Z263.0; 设定工件坐标系G00 X40.0 Z212.0；绝对值指令编程A→C或G00 U-160.0 W-51.0；相对值指令编程A→C因为X轴和Z轴的进给速率不同,因此机床执行快速运动指令时两轴的合成运动轨迹不一定是直线,因此在使用G00指令时,一定要注意避免刀具和工件及夹具发生碰撞.如果忽略这一点,就容易发生碰撞,而快速运动状态下的碰撞就更加危险7. 直线插补指令G01G01指令命令机床刀具以一定的进给速度从当前所在位置沿直线移动到指令给出的目标位置.指令格式：G01 XU____ZW____F ；其中F是切削进给率或进给速度,单位为mm/r或mm/min,取决于该指令前面程序段的设置.使用G01指令时可以采用绝对坐标编程,也可采用相对坐标编程.当采用绝对坐编程时,数控系统在接受G01指令后,刀具将移至坐标值为X、Z的点上；当采用相对坐编程时,刀具移至距当前点的距离为U、W值的点上.如图所示的直线运动指令如下：G01 X40.0 Z20. F0.2; 绝对值指令编程G01 U20.0 W-25.9 F0.2; 相对值指令编程8. 圆弧插补指令G02、G03圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧插补运动,用于加工圆弧轮廓.圆弧插补命令分为顺时针圆弧插补指令G02和逆时针圆弧插补指令G03两种.其指令格式如下：顺时针圆弧插补的指令格式：G02XU____ZW____I____K____F____；G02 XU____ZW___R___ F____；逆时针圆弧插补的指令格式：G03 XU____ZW____ I____K____F____；； G03 XU____ZW___R___ F____；使用圆弧插补指令,可以用绝对坐标编程,也可以用相对坐标编程.绝对坐标编程时,X、Z是圆弧终点坐标值；增量编程时,U、W是终点相对始点的距离.圆心位置的指定可以用R,也可以用I、K,R 为圆弧半径值；I、K为圆心在X轴和Z轴上相对于圆弧起点的坐标增量; F为沿圆弧切线方向的进给率或进给速度.当用半径R来指定圆心位置时,由于在同一半径R的情况下,从圆弧的起点到终点有两种圆弧的可能性,大于180°和小于180°两个圆弧.为区分起见,特规定圆心角α≤180°时,用“+R”表示；α>180°时,用“-R”.注意：R编程只适于非整圆的圆弧插补的情况,不适于整圆加工.例如,图3-13中所示的圆弧从起点到终点为顺时针方向,其走刀指令可编写如下：G02 X50.0 Z30.0 I25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 I25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/rG02 X 50. 0 Z30.0 R25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 R25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/r9. 暂停指令G04G04指令用于暂停进给,其指令格式是：G04 P____或G04 XU____暂停时间的长短可以通过地址XU或P来指定.其中P后面的数字为整数,单位是ms；XU后面的数字为带小数点的数,单位为s.有些机床,XU后面的数字表示刀具或工件空转的圈数.该指令可以使刀具作短时间的无进给光整加工,在车槽、钻镗孔时使用,也可用于拐角轨迹控制.例如,在车削环槽时,若进给结束立即退刀,其环槽外形为螺旋面,用暂停指令G04可以使工件空转几秒钟,即能将环形槽外形光整圆,例如欲空转2.5s时其程序段为： G04 X2.5或G04 U2.5或G04 P2500；G04为非模态指令,只在本程序段中才有效.10. 英制和米制输入指令G20、G21G20表示英制输入,G21表示米制输入.G20和G21是两个可以互相取代的代码.机床出厂前一般设定为G21状态,机床的各项参数均以米制单位设定,所以数控车床一般适用于米制尺寸工件加工,如果一个程序开始用G20指令,则表示程序中相关的一些数据均为英制单位为英寸；如果程序用G21指令,则表示程序中相关的一些数据均为米制单位为mm.在一个程序内,不能同时使用G20或G21指令,且必须在坐标系确定前指定.G20或G21指令断电前后一致,即停电前使用G20或G21指令,在下次后仍有效,除非重新设定.11. 进给速度量纲控制指令G98、G99在数控车削中有两种切削进给模式设置方法,即进给率每转进给模式和进给速度每分钟进给模式.1进给率,单位为mm/r,其指令为：G99；进给率转换指令G01X____Z____F____； F的单位为mm/r2进给速度,单位为mm/min,其指令为：．G98；进给速度转换指令G01X____Z____F____； F的单位为mm/minG98和G99都是模态指令,一旦指定就一直有效,直到指定另一方式为止.车削CNC系统缺省的进给模式是进给率,即每转进给模式,只有在用动力刀具铣削时才采用每分钟进给模式.12. 参考点返回指令G27、G28、G30参考点是CNC机床上的固定点,可以利用参考点返回指令将刀架移动到该点.可以设置最多四个参考点,各参考点的位置利用参数事先设置.接通电源后必须先进行第一参考点返回,否则不能进行其它操作.参考点返回有两种方法：1手动参考点返回.2自动参考点返回.该功能是用于接通电源已进行手动参考点返回后,在程序中需要返回参考点进行换刀时使用的自动参考点返回功能.自动参考点返回时需要用到如下指令：1返回参考点检查G27G27用于检验X轴与Z轴是否正确返回参考点.指令格式为：G27 XU____ ZW____XU、ZW为参考点的坐标.执行G27指令的前提是机床通电后必须手动返回一次参考点.执行该指令时,各轴按指令中给定的坐标值快速定位,且系统内部检查检验参考点的行程开关信号.如果定位结束后检测到开关信号发令正确,则参考点的指示灯亮,说明滑板正确回到了参考点位置；如果检测到的信号不正确,系统报警,说明程序中指令的参考点坐标值不对或机床定位误差过大.2参考点返回指令G28、G30G28 XU ____ ZW ____；第一参考点返回,其中XU、ZW为参考点返回时的中间点,X、Z为绝对坐标,U、W为相对坐标.参考点返回过程如图3-14所示.G30 P2 XU____ ZW____；第二参考点返回,P2可省略G30 P3 XU____ Z W____；第三参考点返回G30 P4 XU____ ZW____；第四参考点返回第二、第三和第四参考点返回中的XU、Z W的含义与G28中的相同.如图3-14所示为刀具返回参考点的过程,刀具从当前位置经过中间点190,50返回参考点,其指令为：G30 X190 Z50；G30 U100 W30；如图3-14中的虚线路径所示,如果参考点返回时不经过中间点,则刀具会与工件发碰撞,引起事故.G功能0快速1直线插补2顺圆3逆圆33螺纹32攻牙循环90外内圆柱面循环92螺纹循环94外内圆锥面循环74端面钻孔循环75外内元切槽循环71外圆初车循环72端面初车循环22局部循环开始80局部循环结束50设工件绝对坐标26XZ回参考点27x回参考点29z回参考点4延时93系统偏置98每分进给99每转进给M功能0暂停2程序结束20循环加工30程序结束关主轴和冷却3正转4反转5停主轴8.9开关冷却10.11工件松紧41.42.43主轴123档78.79尾座进退97程序转移98子程序调用99子程序返回M是主轴的指令开头,S是转速的开头,T是刀具的开头,G就是车削形式的开头.举几个例子,M03是主轴正转,M04主轴反转,M05主轴停止.G00就是快速移动,G01直线插补,G02顺时针圆弧插补,G03逆时针圆弧插补.还有很多不一一列举了太多了,买本书自己看看我感觉比FANUC简单.数控编程指令全套指令常用的2008年03月05日星期三 16:19下面是简单的代码和指令．很实用的哦M 指令和 G 代码M03 主轴正转M03 S1000 主轴以每分钟1000的速度正转M04主轴逆转M05主轴停止M10 M14 .M08 主轴切削液开M11 M15主轴切削液停M25 托盘上升M85工件计数器加一个M19主轴定位M99 循环所以程式G 代码G00快速定位G01主轴直线切削G02主轴顺时针圆壶切削G03主轴逆时针圆壶切削G04 暂停G04 X4 主轴暂停4秒G10 资料预设G28原点复归G28 U0W0 ；U轴和W轴复归G41 刀尖左侧半径补偿G42 刀尖右侧半径补偿G40 取消G97 以转速进给G98 以时间进给G73 循环G80取消循环 G10 00 数据设置模态G11 00 数据设置取消模态G17 16 XY平面选择模态G18 16 ZX平面选择模态G19 16 YZ平面选择模态G20 06 英制模态G21 06 米制模态G22 09 行程检查开关打开模态G23 09 行程检查开关关闭模态G25 08 主轴速度波动检查打开模态G26 08 主轴速度波动检查关闭模态G27 00 参考点返回检查非模态G28 00 参考点返回非模态G31 00 跳步功能非模态G40 07 刀具半径补偿取消模态G41 07 刀具半径左补偿模态G42 07 刀具半径右补偿模态G43 17 刀具半径正补偿模态G44 17 刀具半径负补偿模态G49 17 刀具长度补偿取消模态G52 00 局部坐标系设置非模态G53 00 机床坐标系设置非模态G54 14 第一工件坐标系设置模态G55 14 第二工件坐标系设置模态G59 14 第六工件坐标系设置模态G65 00 宏程序调用模态G66 12 宏程序调用模态模态G67 12 宏程序调用取消模态G73 01 高速深孔钻孔循环非模态G74 01 左旋攻螺纹循环非模态G76 01 精镗循环非模态G80 10 固定循环注销模态G81 10 钻孔循环模态G82 10 钻孔循环模态G83 10 深孔钻孔循环模态G84 10 攻螺纹循环模态G85 10 粗镗循环模态G86 10 镗孔循环模态G87 10 背镗循环模态G89 10 镗孔循环模态G90 01 绝对尺寸模态G91 01 增量尺寸模态G92 01 工件坐标原点设置模态三大数控系统G代码快速通读一、数控车床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75直径编程 -- G23 G36半径编程 -- G22 G37刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42设定工件坐标系 G50 G92设置主轴最大的转速 G50 G26上限 G25下限 -- ×选择机床坐标系 G53 G53 G53选择工作坐标系1 G54 G54 G54选择工作坐标系2 G55 G55 G55选择工作坐标系3 G56 G56 G56选择工作坐标系4 G57 G57 G57选择工作坐标系5 G58 G58选择工作坐标系6 G59 G59精加工复合循环 G70 G70内外径粗切复合循环 G71 G71 端面粗切削复合循环 G72 G72 闭环车削复合循环 G73 LCYC95 G73 螺纹切削复合循环 G76 G76外园车削固定循环 G90 G80端面车削固定循环 G94 G81螺纹车削固定循环 G92 LCYC97 G82绝对编程 --- G90 G90相对编程 --- G91 G91每分钟进给速度 G98 G94 G94 ×每转进给速度 G99 G95 G95 ×恒线速度切削 G96 G96 G96 ×恒线速度控制取消 G97 G97 G97 ×二、数控铣床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04选择XY平面 G17 G17 G17选择XZ平面 G18 G18 G18 ×选择YZ平面 G19 G19 G19 ×英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42刀具长度补偿+ G43 G43刀具长度补偿－ G44 G44刀具长度补偿取消 G49 G49 取消缩放 G50 G50 ×比例缩放 G51 G51 ×机床坐标系选择 G53 G53 G53选择工作坐标系1 G54 G54 G54 选择工作坐标系2 G55 G55 G55 选择工作坐标系3 G56 G56 G56 选择工作坐标系4 G57 G57 G57 选择工作坐标系5 G58 G58 选择工作坐标系6 G59 G59 坐标系旋转 G68 G68 ×取消坐标系旋转 G69 G69 ×高速深孔钻削循环 G73 G73 左螺旋切削循环 G74 G74精镗孔循环 G76 G76取消固定循环 G80 G80中心钻循环 G81 G81反镗孔循环 G82 G82深孔钻削循环 G83 G83右螺旋切削循环 G84 G84镗孔循环 G85 G85镗孔循环 G86 G86反向镗孔循环 G87 G87镗孔循环 G88 G88镗孔循环 G89 G89绝对编程 G90 G90 G90相对编程 G91 G91 G91设定工件坐标系 G92 G92固定循环返回起始点 G98 G98 返回固定循环R点 G99。
广数车床G代码全解

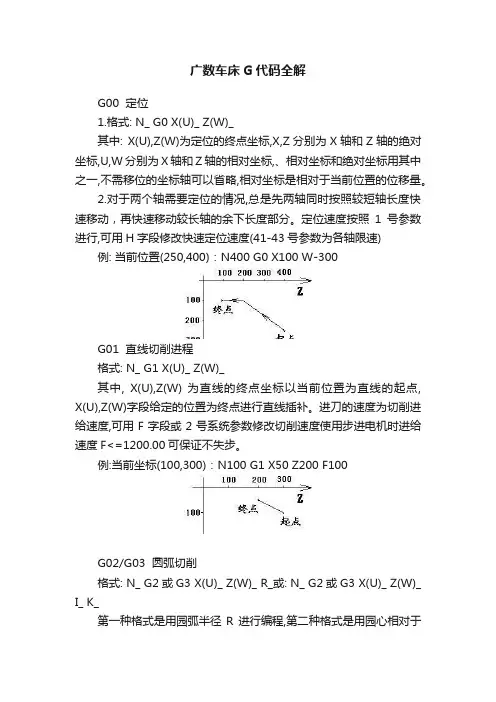

广数车床G代码全解G00 定位1.格式: N_ G0 X(U)_ Z(W)_其中: X(U),Z(W)为定位的终点坐标,X,Z分别为X轴和Z轴的绝对坐标,U,W分别为X轴和Z轴的相对坐标,、相对坐标和绝对坐标用其中之一,不需移位的坐标轴可以省略,相对坐标是相对于当前位置的位移量。
2.对于两个轴需要定位的情况,总是先两轴同时按照较短轴长度快速移动，再快速移动较长轴的余下长度部分。
定位速度按照1号参数进行,可用H字段修改快速定位速度(41-43号参数为各轴限速) 例: 当前位置(250,400)：N400 G0 X100 W-300G01 直线切削进程格式: N_ G1 X(U)_ Z(W)_其中, X(U),Z(W) 为直线的终点坐标以当前位置为直线的起点, X(U),Z(W)字段给定的位置为终点进行直线插补。
进刀的速度为切削进给速度,可用F字段或2号系统参数修改切削速度使用步进电机时进给速度F<=1200.00可保证不失步。
例:当前坐标(100,300)：N100 G1 X50 Z200 F100G02/G03 圆弧切削格式: N_ G2或G3 X(U)_ Z(W)_ R_或: N_ G2或G3 X(U)_ Z(W)_ I_ K_第一种格式是用园弧半径R进行编程,第二种格式是用园心相对于起点(起点即当前位置)位置(I,K)进行编程。
使用步进电机时进给速度F<=1000.00可保证不失步。
其中, X(U),Z(W) 为园弧终点的坐标；R 园弧的半径；I 园心相对于起点的坐标在X轴的分量, G11状态为直径编程,G10状态为半径编程；K 园心相对于起点的坐标在Z轴上的分量；园弧插补是按照切削速度进刀的。
G2为顺时针方向,G3为逆时针方向,如图示：园弧插补自动过象限,过象限时自动进行反向间隙补偿。
用R 编程时.若R>0,则为小于等于180度的园弧,若R<0则为大于等于180度的园弧。
数控车床指令代码大全
数控车床指令代码大全转]数控车床指令代码大全作者:XXX数控车床指令代码大全1.F功能F功能指令用于控制切削进给量。
在程序中，有两种使用方法。
1)每转进给量编程格式G95F~F后面的数字表示的是主轴每转进给量，单位为mm/r。
例：G95F0.2表示进给量为0.2mm/r。
2)每分钟进给量编程格式G94F~F后面的数字表示的是每分钟进给量，单位为mm/min。
例：G94F100表示进给量为100mm/min。
2.S功能S功能指令用于控制主轴转速。
编程格式S～S后面的数字表示主轴转速，单位为r/min。
在具有恒线速功能的机床上，S功能指令还有如下作用。
1)最高转速限制编程格式G50S～S后面的数字表示的是最高转速：r/min。
例：G50S3000表示最高转速限制为3000r/min。
2)恒线速控制编程格式G96S～S后面的数字透露表现的是恒定的线速度：m/XXX。
例：G96S150透露表现切削点线速度控制在150m/min。
3)恒线速取消编程格式G97S～S后面的数字表示恒线速度控制取消后的主轴转速，如S 未指定，将保留G96的最终值。
例：G97S3000表示恒线速控制取消后主轴转速3000r/min。
3.T功用T功能指令用于选择加工所用刀具。
编程格式T～T后面通常有两位数透露表现所选择的刀具号码。
但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。
例：T0303透露表现选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300透露表现取消刀具补偿。
4.M功能M00：程序暂停，可用NC启动命令（CYCLESTART）使程序继续运行；M01：计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转截止；M08：冷却液开；M09：冷却液关；M30：步伐截止，步伐复位到肇端位置。
5.加工坐标系设置G50编程格式G50X～Z～式中X、Z的值是起刀点相对于加工原点的位置。
广州数控车床T指令代码大全定稿版
广州数控车床T指令代码大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、 GSK980Ta功能列表代码组别意义格式G00快速定位G00X（U）_ Z (W) _G01直线插补G01X（U）_ Z (W) _ F_G02圆弧插补（顺时针方向CW）G02 X_Z_R_F或G02 X_Z_ I_K_FG03圆弧插补（逆时针方向CCW）G03 X_Z_R_F或G03 X_Z_ I_K_FG04暂停G04 P_；（单位：0.001秒）G04 X_；（单位：秒）G04 U_；（单位：秒）G28自动返回机械原点G28 X（U）_ Z (W) _G32切螺纹G32X（U）_ Z(W) _ F _（公制螺纹）G32X（U）_ Z(W) _ I _（英制螺纹）G50坐标系设定G50 X(x) Z(z)G70精加工循环G70 P(ns) Q(nf)G71外圆粗车循环G71U（△D）R（E）F（F）G71 P（NS）Q（NF）U（△U）W（△W） S（S）T（T）G72端面粗车循环G72W（△D）R（E）F（F）G72 P（NS）Q（NF）U（△U）W（△W）S（S）T（T）G73封闭切削循环G73 U（△I）W(△K) R（D）F（F）G73 P（NS）Q（NF）U（△U）W（△W）S（S）T（T）G74端面深孔加工循环G74 R（e）G74 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G75外圆、内圆切槽循环G75 R（e）G75 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G76复合型螺纹切削循环G76 P(m)(r)(a)Q(△dmin)R(d)G76 X(U) Z(W) R(i) P(k)Q(△d) F(L)G91外圆、内圆车削循环G90X(U)_Z(W)_R_F_G92螺纹切削循环G92X（U）_ Z(W) _ F _（公制螺纹）G92X（U）_ Z(W) _ I _（英制螺纹）G94端面车削循环G94 X(U)_Z(W)_F_G98每分进给G98G99每转进给G992、GSK980T M功能列表代码意义格式:M00程序暂停，按“循环起动”程序继续执行M01程序计划停止M02程序结束M03主轴正转M04主轴反转M05主轴停止M08冷却液开M09冷却液关M30程序结束并返回程序起点M98子程序调用M98 PxxxxnnnnM99子程序结束M99螺纹切削循环 G92指令格式：G92 X（U）_ Z（W）_ F_ J_ K_ L ；（公制直螺纹切削循环）G92 X（U）_ Z（W）_ I_ J_ K_ L ；（英制直螺纹切削循环）G92 X（U）_ Z（W）_ R_ F_ J_ K_ L ；（公制锥螺纹切削循环）G92 X（U）_ Z（W）_ R_ I_ J_ K_ L ；（英制锥螺纹切削循环）指令功能：从切削起点开始，进行径向（X 轴）进刀、轴向（Z 轴或 X、Z 轴同时）切削，实现等螺距的直螺纹、锥螺纹切削循环。
广州数控指令代码大全
广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97（注意：本教材仅供学习参考，实际操作编程时应以广数GSK980T车床数控系统使用手册为准）2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工，数控程序包括程序号、程序段。
（一）程序号：相当于程序名称，系统通过程序号可从存储器中多个程序中识别所要处理的程序，程序号由字母O及4位数字组成。
（二）程序段：相当于一句程序语句，由若干个字段组成，最后是一个分号（；）录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成，一个程序段用来完成刀具的一个或一组动作，或实现机床的一些功能。
（三）字段（或称为字）：由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段：▲程序段号：由字母N及数字组成，位于程序段最前面，主要作用是使程序便于阅读，可以省略，但某些特殊程序段（如表示跳转指令的目标程序段）必须标明程序段号。
为了便于修改程序时插入新程序段，各句程序段号一般可间隔一些数字（如N0010、N0020、N0030）。
▲准备功能：即G代码，由字母G及二位数字组成，大多数G 代码用以指示刀具的运动。
（如G00、G01、G02）▲表示尺寸（坐标值）的字段：一般用在G代码字段的后面，为表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或小数）组成。
字母包括：表示绝对坐标：X、Y、Z表示相对坐标：U、V、W表示园心坐标：I、J、K(车床实际使用的坐标只有X、Z，所以Y、V、J都用不着)▼表示进给量的字段：用字母F加进给量值组成，一般用在插补指令的程序段中，规定了插补运动的速度。
▼S代码：表示主轴速度的字段。
