河流定向钻穿越施工方案一、背景河流定向钻穿越是指在河流底部进行工程穿越，通常用于管道、电缆等设施的铺设，以及基础建设工程。
由于河流环境的限制，需要采用特殊的施工方法和技术，以保证施工安全有效。
二、施工准备在进行河流定向钻穿越施工之前，需要进行以下准备工作： - 完成现场测量和勘察，确定钻孔位置和方向 - 准备所需材料和设备，包括定向钻设备、管道或电缆等材料 - 制定详细的施工方案和安全措施三、施工步骤1. 钻孔准备•在河流两岸确定钻孔位置，并进行标记•设置定向钻设备，调整钻头倾角和方向•开始钻孔，并根据实际情况调整钻进速度和方向2. 钻孔穿越•钻孔穿越过程中需要不断监测钻进方向和深度•根据需要调整钻进速度和扭矩，确保钻头正常工作3. 完成穿越•当钻头完成穿越后，需要进行清理和检查工作•清理钻孔碎屑，确保通道畅通•检查穿越的管道或电缆是否完好，并进行固定和保护四、质量控制河流定向钻穿越施工需要严格控制质量，避免环境污染和设施损坏。
在施工过程中，需要注意以下几点： - 确保施工设备和材料符合相关标准 - 定期检查和维护定向钻设备，确保正常工作 - 严格按照施工方案和安全规定操作，避免事故发生五、安全防护河流定向钻穿越施工涉及到水域作业，安全风险较大。
因此，需要采取以下安全防护措施： - 按照规定配备个人防护装备，如安全帽、安全鞋等 - 设置安全警示标志，保持工程现场通行畅通 - 定期进行安全会议和演练，提高工作人员安全意识结论河流定向钻穿越施工是一项复杂的工程，需要严格按照施工方案和安全规定进行操作。
只有做好施工准备、控制质量和加强安全防护，才能确保施工顺利进行并取得良好效果。
以上是关于河流定向钻穿越施工方案的一些介绍，希望对相关工程人员有所帮助。
定向钻穿越河流施工方案-精讲解
定向钻施工方案2013年3月17日第一章工程概况1.1概述1.1.1 工程名称: ******1.1.2 建设规模:本工程内根据图纸共有4条河流采用定向钻穿越，分别是练江河1、练江河2、练江河3、臻头河定向钻，穿越管道管径为φ323.9×7.9mm，管道防腐为3PE。
1.1.3 建设地点:*****。
2.1施工总体方案连江河1穿越水平长度为357.29米，穿越深度为连江河河床下12.1米，入土点距连江河1南岸120米，出土点距河北岸159米。
连江河2穿越水平长度为399米，穿越深度为连江河河床下12米，入土点距河西岸98米，出土点距河东岸261米。
连江河3穿越水平长度为365.87米，穿越深度为连江河河床下12.3米，入土点距河北岸97米，出土点距河南岸河堤外42米。
臻头河定向钻穿越水平长度为367.06米，穿越深度为河床下8.6米，入土点距河北岸106米，出土点距河南岸137米。
由于定向钻施工方案基本一样，以下只阐述通用的定向钻施工方案。
2.2概述管理目标2.2.1项目部分工明确，职责明晰，管理有序，考核有据。
2.2.2 工程质量达到优良：•①单位工程合格率100％，工程建设质量创国家优质工程；②工程设备、材料质量合格率100％；③焊接一次合格率95％以上；④补口补伤一次合格率100％以上；2.2.3无重大安全事故，HSE管理符合要求。
2.2.4技术先进，方案可靠。
2.2.5 设备完好率95%以上，利用率95%以上。
2.2.6 材料使用无浪费，定额节约率3%以上。
2.2.7 文明管理、文明施工、文明生活，项目部人员无违法违纪行为。
2.3项目部组织机构2.3.1 组建“*******”。
根据工程实际，项目部的机构设置为两级，即项目管理层和项目施工层。
2.3.2 为提高工作效率，保证项目管理的及时、准确、有力，项目管理层与项目施工层紧密结合，项目部管理层部分管理人员兼任项目施工层的主任。
定向钻穿越施工方案
定向钻穿越施工方案定向钻穿越施工方案根据现场实际情况，管道穿越也可采用水平定先钻方法进行穿越，具体实际施工过程根据建设单位要求和施工现场情况采取相应办法。
1、工序流程图：2、水平定向钻穿越施工工艺使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。
2.1 钻导向孔要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。
见示图一：钻导向孔。
钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。
2.2 预扩孔和回拖产品管线一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于350mm 时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。
见示意图：预扩孔和示意图：回拖管线。
在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的1.3～1.5 倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。
定向钻穿越河道施工方案
应急给水厂输水管道工程过河段（JA9-JA20）定向钻施工方案编制：审核：审批：编制单位：日期：目录第一章编制依据 (1)第二章工程概况 (1)第三章机械设备、材料、人员、进度计划 (1)第四章施工部署 (2)第五章定向钻施工方案 (3)第六章质量保证措施 (8)第七章技术保证措施 (10)第八章安全保证措施 (11)第九章工程进度保证措施 (12)第十章文明施工措施 (12)第十一章施工方案附件 (13)附表一：主要施工机械设备表 (13)附表二：水平定向钻机技术参数 (14)附图三：过河段定向钻施工平面图 (15)第一章编制依据1、编制依据1.1应急给水厂输水管道工程设计；1.2现场勘察。
2、地勘报告2.1《新河岩土工程勘探报告》；第二章工程概况1、工程名称：应急给水厂项目输水管道工程及深井泵房工程过河段（JA9-JA20）定向钻施工。
2、建设规模本工程设计管道为DN315PE管，穿越新河深度约9米，穿越长度约432米；3、地质状况地勘报告为中沙；第三章机械设备、材料、人员、进度计划1、主要工程设备2、材料计划3、人员计划4、进度计划本工程计划施工总工期为15天。
第四章施工部署1、指导思想以人为本科学管理干一流工程创一流效益2、管理目标2.1项目部分工明确，职责明晰，管理有序，考核有据；2.2 建立健全各种管理网络，运用先进管理手段，使管理水平更上一层；2.3 工程质量达到优良2.3.1 单位工程合格率100%，优良率90%以上；2.3.2 工程设备、材料质量合格率100%；2.3.3 定向钻穿越一次成功率100%；2.3.4 质量记录及时率100%，质量损失不大于合同价格的1%；2.3.5 合同履约率100%。
2.4 无重大安全事故，HSE管理符合要求；2.5 技术先进，方案可靠；2.6 设备完好率100%，利用率90%以上；2.7 材料使用无浪费，定额节约率3%；2.8文明管理、文明施工、文明生活，项目部人员无违法违纪行为。
燃气工程定向钻穿越河流施工方案..
燃气工程定向钻穿越河流施工方案一、概述在燃气管道工程中，河流穿越是一项非常关键的工程环节，如何安全、高效地完成河流穿越任务是施工中必须充分考虑的问题。
定向钻孔技术因其可以在不破坏地表的情况下完成穿越工作，被广泛应用于燃气工程中。
本文将针对燃气工程定向钻穿越河流施工方案进行详细介绍。
二、工程准备阶段1. 定向钻探勘测在施工前，需要进行一系列的定向钻探勘测工作。
通过钻孔勘测，确定河流底部地质情况、河床厚度、水质情况等，为后续施工提供重要参考。
2. 施工方案设计根据钻探结果和实际情况，设计合理的施工方案。
包括确定钻孔起止点、孔径、钻穿深度、施工时间等。
三、施工过程1. 钻孔准备在河流两岸搭建钻孔平台，安装定向钻机和辅助设备，并进行必要的安全检查。
2. 钻孔工程启动定向钻机进行钻孔作业，控制钻头的水平位置和钻深度，确保钻穿河流时的安全稳定。
3. 管道铺设完成钻孔后，通过管道铺设机械将管道逐段送入钻孔，最终完成管道穿越河流。
四、质量控制和安全防范1. 定向钻控制施工过程中，要实时监控定向钻机的工作状态，确保钻孔方向和深度符合设计要求。
2. 安全防范加强安全意识培训，严格执行安全操作规程，确保施工人员的人身安全和作业设备的安全。
五、施工验收施工完成后，进行必要的施工验收工作，对工程质量和安全情况进行评估，确保工程达到设计要求，顺利投入使用。
结语燃气工程定向钻穿越河流作为一项技术复杂的工程，需要施工方通过科学的准备、精细的施工、严格的质量控制和安全防范，实现工程的高质量完成。
希望本文的施工方案能为相关工程人员提供有益参考，确保燃气工程河流穿越施工安全、高效、顺利进行。

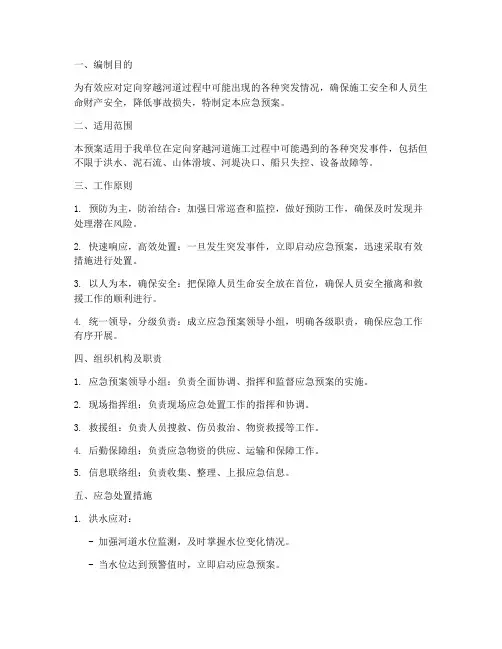

定向穿越河道应急预案
一、编制目的为有效应对定向穿越河道过程中可能出现的各种突发情况，确保施工安全和人员生命财产安全，降低事故损失，特制定本应急预案。
二、适用范围本预案适用于我单位在定向穿越河道施工过程中可能遇到的各种突发事件，包括但不限于洪水、泥石流、山体滑坡、河堤决口、船只失控、设备故障等。
三、工作原则1. 预防为主，防治结合：加强日常巡查和监控，做好预防工作，确保及时发现并处理潜在风险。
2. 快速响应，高效处置：一旦发生突发事件，立即启动应急预案，迅速采取有效措施进行处置。
3. 以人为本，确保安全：把保障人员生命安全放在首位，确保人员安全撤离和救援工作的顺利进行。
4. 统一领导，分级负责：成立应急预案领导小组，明确各级职责，确保应急工作有序开展。
四、组织机构及职责1. 应急预案领导小组：负责全面协调、指挥和监督应急预案的实施。
2. 现场指挥组：负责现场应急处置工作的指挥和协调。
3. 救援组：负责人员搜救、伤员救治、物资救援等工作。
4. 后勤保障组：负责应急物资的供应、运输和保障工作。
5. 信息联络组：负责收集、整理、上报应急信息。
五、应急处置措施1. 洪水应对：- 加强河道水位监测，及时掌握水位变化情况。
- 当水位达到预警值时，立即启动应急预案。
- 组织人员撤离，确保人员安全。
- 关闭河道上游闸门，防止洪水蔓延。
- 使用防洪器材进行河堤加固。
2. 泥石流、山体滑坡应对：- 加强对河道上游山体的监测，及时发现滑坡、泥石流等险情。
- 一旦发生险情，立即启动应急预案。
- 组织人员撤离，确保人员安全。
- 使用防滑、抗滑器材进行河道整治。
3. 船只失控应对：- 加强船只管理，确保船只处于良好状态。
- 一旦发生船只失控，立即启动应急预案。
- 组织人员救援，确保人员安全。
- 使用救生器材进行救援。
4. 设备故障应对：- 加强设备维护保养，确保设备正常运行。
- 一旦发生设备故障，立即启动应急预案。
- 组织人员抢修，确保设备恢复正常运行。
定向钻穿越河流施工方案
定向钻穿越河流施工方案(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--定向钻施工方案2013年3月17日第一章工程概况1.1概述1.1.1 工程名称: ******1.1.2 建设规模:本工程内根据图纸共有4条河流采用定向钻穿越，分别是练江河1、练江河2、练江河3、臻头河定向钻，穿越管道管径为φ323.9×7.9mm，管道防腐为3PE。
1.1.3 建设地点:*****。
2.1施工总体方案连江河1穿越水平长度为357.29米，穿越深度为连江河河床下12.1米，入土点距连江河1南岸120米，出土点距河北岸159米。
连江河2穿越水平长度为399米，穿越深度为连江河河床下12米，入土点距河西岸98米，出土点距河东岸261米。
连江河3穿越水平长度为365.87米，穿越深度为连江河河床下12.3米，入土点距河北岸97米，出土点距河南岸河堤外42米。
臻头河定向钻穿越水平长度为367.06米，穿越深度为河床下8.6米，入土点距河北岸106米，出土点距河南岸137米。
由于定向钻施工方案基本一样，以下只阐述通用的定向钻施工方案。
2.2概述管理目标2.2.1项目部分工明确，职责明晰，管理有序，考核有据。
2.2.2 工程质量达到优良：•①单位工程合格率100％，工程建设质量创国家优质工程；②工程设备、材料质量合格率100％；③焊接一次合格率95％以上；④补口补伤一次合格率100％以上；2.2.3无重大安全事故，HSE管理符合要求。
2.2.4技术先进，方案可靠。
2.2.5 设备完好率95%以上，利用率95%以上。
2.2.6 材料使用无浪费，定额节约率3%以上。
2.2.7 文明管理、文明施工、文明生活，项目部人员无违法违纪行为。
2.3项目部组织机构2.3.1 组建“*******”。
根据工程实际，项目部的机构设置为两级，即项目管理层和项目施工层。
2.3.2 为提高工作效率，保证项目管理的及时、准确、有力，项目管理层与项目施工层紧密结合，项目部管理层部分管理人员兼任项目施工层的主任。
管道定向穿越施工方案
管道定向穿越施工方案一、方案概述本管道定向穿越施工方案适用于土壤条件良好，无大型岩石、高压水层等地质难点的情况下进行管道穿越施工。
本方案通过先进的定向钻探技术，以及合理的施工方法和措施，实现管道的准确定位和无损穿越施工。
二、施工过程1. 前期准备工作（1）进行现场勘测，确定穿越管道的起止点、管道类型和规格等。
（2）制定施工方案，包括钻探井底工艺、钻探机械选择和作业区域的划定等。
（3）清理施工现场，保证施工区域的安全和通畅。
2. 钻探井底工艺（1）根据穿越管道的管径和所需的钻井规格，选择合适的钻头和钻杆。
（2）钻井过程中，在钻具上加装导向设备，确保钻孔的方向和位置准确。
（3）根据实际情况调整钻孔的方位和井深，以确保钻孔能够准确穿越目标管道。
3. 施工方法和措施（1）进行导向孔钻探，直至达到预定的井深。
（2）通过井口反压等措施，控制钻井液的压力和流量，防止井壁塌方和井喷事故的发生。
（3）当钻孔到达目标管道下方时，通过调整钻头方位和井深，实现钻孔与目标管道的准确对齐。
（4）通过旋转和推进钻杆，将钻孔延伸到目标管道上方，直至钻头顶开管道。
4. 成品管道安装（1）在钻孔通过管道后，检查管道的完整性和质量，确保无损穿越。
（2）将预制好的管道部件通过钢丝绳等吊装工具降入钻孔，注意控制下降速度，避免对管道造成损伤。
（3）将管道部件与钻孔连接，采取合适的密封和固定措施，确保管道的牢固性和密封性。
（4）在管道安装完成后，进行必要的压力和泄漏测试，确保管道的安全运行。
5. 后期工作（1）清理施工现场，将废弃物按规定进行分类和处理。
（2）制作施工记录和竣工报告，记录施工过程和技术参数，为后续施工提供参考。
三、安全措施1. 钻井作业中，严格执行操作规程，保证施工人员的人身安全。
2. 定期对钻探设备进行检查和维护，确保其正常运行和安全可靠。
3. 加装防喷装置，防止井喷事故的发生。
4. 在施工区域设置警示标志和安全护栏，防止外来人员误入作业区域。
