宽带线接头标准接法
宽带线接头标准接法
宽带线接头是指将两根宽带线连接在一起的操作，它的质量直接关系到整个宽带线传输的稳定性和速度。
因此，正确的接头标准接法对于保障网络通信质量至关重要。
首先，接头的准备工作非常重要。
在进行接头之前，需要准备好合适的工具，包括剥线钳、压线钳、绝缘剥离器等。
同时，还需要检查宽带线的质量和接头的规格，确保它们符合要求。
接下来，进行接头的具体操作。
首先，使用剥线钳将宽带线的外皮去除一定长度，露出内部的金属导线。
然后使用绝缘剥离器去除导线上的绝缘层，露出金属导线。
接着，将两根宽带线的导线交叉编织在一起，确保导线之间没有交叉或打结。
最后，使用压线钳将导线压紧，确保它们牢固连接在一起。
在进行接头的过程中，需要注意以下几点。
首先，要确保接头的位置处于干燥通风的环境中，避免潮湿和灰尘对接头的影响。
其次，在接头之后，需要使用绝缘胶带或绝缘套管对接头进行绝缘处理，以防止外界环境对接头的影响。
最后，在接头完成后，需要进行一次质量检查，确保接头牢固可靠，没有松动或断裂的现象。
总之，宽带线接头标准接法是保障网络通信质量的重要环节。
正确的接头操作和细心的注意细节可以有效提高接头的质量，保障网络通信的稳定性和速度。
希望大家在进行宽带线接头时能够严格按照标准接法进行操作，确保接头质量，提高网络通信的稳定性和速度。
交叉网线的做法
交叉网线的做法(图)双机网卡直接互联的双绞线和普通的网卡连接集线器的网线不同，它需要进行错线，制作方法如下：如果左手握住水晶头，将有弹片的一面朝下，带金属片的一面朝上，线头的插孔朝向右手一侧时，可以看到连接头中的8个引脚。
进行错线后，一边是：白橙、橙、白绿、绿、白蓝、蓝、白棕、棕；一边是：白绿、蓝、白橙、绿、白蓝、橙、白棕、棕。
如下图。
网线的做法:标准５６８Ａ/５６８Ｂ网线的做法友好多种的，局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ- Unshielded Twisted pair）作为布线的传输介质来组网。
ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。
双绞线由８很不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。
相应地ＲＪ４５插头座也区分为三类或五类电气特性。
ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹僧，简称“ＳＥ”（Position，位置）。
凹槽内的金属触点共有８个，简称“8Ｃ”（ Contact，触点），因此业界对此有“8Ｐ8Ｃ”的别称。
特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线菲常重要，不能搞错。
双绞线的最大传输距离为１００ｍ。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装４个中继器。
如安装４个中继器连接５个网段，则最大传输距离可达５００ｍ。
网线接法及用途
网线接法及用途网线是连接计算机网络设备的电缆，也被称为以太网电缆。
它使用多对扭曲线对（twisted pair）或光纤等传输介质，为计算机网络设备之间提供高速数据传输和通信。
网线的接法有不同的规范和标准，常见的有“直连型”和“交叉型”两种，后来又出现了“自动交换机型”。
下面我将逐一介绍这三种网线接法及其用途。
1. 直连型网线接法（Straight-through）直连型网线接法是最常见的一种，用于连接计算机或其他网络设备到网络交换机、路由器、集线器等设备上。
在直连型网线接法中，两端的线序是一致的，也就是1和1相连，2和2相连，3和3相连，依此类推。
直连型网线接法将发送线与接收线连接到不同的引脚上，从而实现双向的通信。
这种接法通常用于连接计算机与网络交换机、路由器等设备，使得数据能够在不同设备之间传输和交换。
2. 交叉型网线接法（Crossover）交叉型网线接法通常用于连接同类型的设备，例如计算机和计算机、交换机和交换机等。
在交叉型网线接法中，发送线与接收线连接到了不同的引脚上，通过交换这两个信号线的位置，实现设备之间的通信。
交叉型网线接法可以将两个发送端口和两个接收端口连接到一起，使得两个设备能够直接互相通信。
这种接法通常用于直连两台计算机进行文件传输、网络共享等操作，以及连接两个交换机或网络设备进行网络扩展。
3. 自动交换机型网线接法（Auto MDI/MDI-X）自动交换机型网线接法是一种智能型的接法，它通过自动检测设备之间的接法需求来实现。
在这种接法中，网线上的发送端和接收端由交换机智能地决定连接到哪些引脚上。
自动交换机型网线接法具有智能化的特点，可以自动适配设备的接口类型，因此可以在连接任何类型的设备时都能正常运行。
这种接法通常用于现代交换机、路由器等设备上，以提供更加便捷和灵活的连接方式。
总结：网线的接法有直连型、交叉型和自动交换机型三种。
直连型网线接法用于连接计算机和网络交换机、路由器等设备，交叉型网线接法用于直接连接同类型设备，自动交换机型网线接法是一种智能型的接法，可以在连接任何类型设备时都能正常运行。
网线标准接法
网线标准接法网线是连接网络设备之间的重要组成部分，正确的接法对于网络的稳定运行至关重要。
以下是网线的标准接法及相关注意事项。
首先，我们需要准备好所需的工具和材料，网线、网线压线钳、网线测试仪。
接下来，我们将按照以下步骤进行网线的标准接法。
第一步，剥离网线外皮。
使用剥线钳将网线外皮剥离，露出内部的8根彩色线芯。
第二步，整理线芯顺序。
按照T568B或T568A标准，将8根线芯依次排列，注意要保持线芯的顺序准确无误。
第三步，修剪线芯长度。
使用剥线钳修剪线芯，使其长度一致，并且露出适当的长度以便于插入连接器中。
第四步，插入线芯。
将整理好的线芯插入到网线连接器中，确保每根线芯都能够完全插入到连接器的接触点中。
第五步，压接连接器。
使用网线压线钳对连接器进行压接，确保连接器与线芯之间的金属接触点能够牢固连接。
第六步，测试网线连接质量。
使用网线测试仪对刚刚接好的网线进行测试，确保网线连接质量良好，没有短路或断路等问题。
以上就是网线的标准接法步骤，接下来我们来谈谈一些注意事项。
首先，要注意保持线芯的顺序准确无误，这对于网线的传输质量至关重要。
其次，在修剪线芯长度时要保持一致，以确保每根线芯都能够完全插入到连接器中。
另外，在压接连接器时要用力均匀，确保连接器与线芯之间的金属接触点能够牢固连接。
最后，接好网线后一定要使用网线测试仪进行测试，确保网线连接质量良好，没有短路或断路等问题。
总之，正确的网线接法对于网络的稳定运行至关重要。
希望以上内容能够帮助您更好地了解网线的标准接法及相关注意事项，确保您的网络连接质量和稳定性。

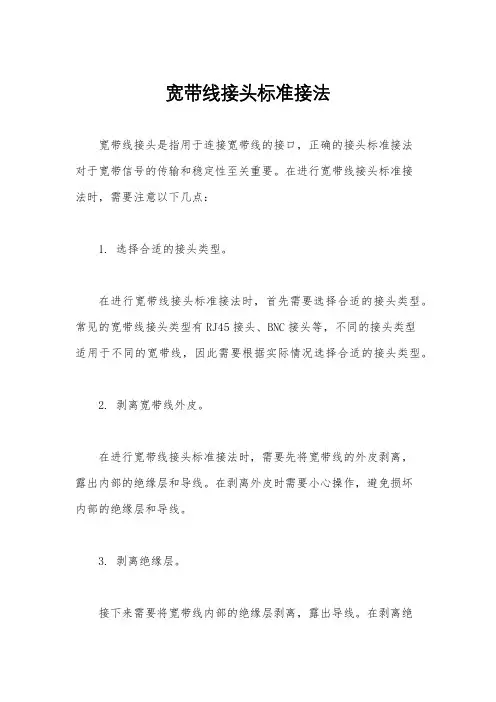

宽带线接头标准接法
宽带线接头标准接法宽带线接头是指用于连接宽带线的接口，正确的接头标准接法对于宽带信号的传输和稳定性至关重要。
在进行宽带线接头标准接法时，需要注意以下几点：1. 选择合适的接头类型。
在进行宽带线接头标准接法时，首先需要选择合适的接头类型。
常见的宽带线接头类型有RJ45接头、BNC接头等，不同的接头类型适用于不同的宽带线，因此需要根据实际情况选择合适的接头类型。
2. 剥离宽带线外皮。
在进行宽带线接头标准接法时，需要先将宽带线的外皮剥离，露出内部的绝缘层和导线。
在剥离外皮时需要小心操作，避免损坏内部的绝缘层和导线。
3. 剥离绝缘层。
接下来需要将宽带线内部的绝缘层剥离，露出导线。
在剥离绝缘层时需要留意不要损坏导线，同时也需要确保剥离的长度符合接头的要求。
4. 连接导线。
将剥离后的导线按照接头的标准接法进行连接。
通常情况下，会根据接头的类型和规定，将导线依次连接到接头的对应位置上。
在连接导线时需要确保导线连接牢固，避免出现松动或断开的情况。
5. 固定接头。
在完成导线连接后，需要将接头固定在宽带线上，以确保连接的稳固和牢靠。
固定接头时需要注意不要将导线弄断或损坏，同时也需要确保接头的位置符合要求。
6. 测试连接。
在完成宽带线接头标准接法后，需要进行连接测试，以确保宽带线的连接稳定和信号传输正常。
测试连接时可以使用专业的测试仪器，也可以通过连接网络设备进行测试。
总结：在进行宽带线接头标准接法时，需要选择合适的接头类型，小心剥离外皮和绝缘层，连接导线时要符合接头的标准接法，固定接头时要注意稳固和位置，最后进行连接测试以确保连接的稳定和信号传输正常。
只有按照标准的接头接法进行操作，才能保证宽带线的连接质量和稳定性。
希望本文对您在进行宽带线接头标准接法时有所帮助，谢谢阅读！。
网线接线方法
网线接线方法网线接线方法一、网线接线方法的基本原理网线接线是指将电缆通过网络接口插座连接到计算机、交换机或路由器等设备的过程。
正确的网线接线方法可以确保网络信号的稳定传输，提高网络连接的稳定性和速度。
二、网线接头的分类1. RJ45接头：常用于以太网（Ethernet）网络，是目前最常见的网线接头。
2. RJ11接头：常用于电话线连接，与RJ45接头外形相似，但引脚数量不同。
3. USB接头：用于连接计算机和其他外部设备，不常用于网络接线。
三、网线接线方法1. 直通线接线方法：直通线又称直连线，用于连接同类设备如计算机和交换机、路由器等。
直通线的接头两端的引脚的排列顺序相同。
接线方法为：a. 将一端断线的网线剥去外层护套，露出四对彩色线芯（通常为白绿-绿、白橙-橙、白蓝-蓝、白棕-棕）。
b. 根据标准的网线接线规定，将两端的线芯依次插入RJ45插座中，白绿线-绿线，白橙线-橙线，白蓝线-蓝线，白棕线-棕线。
c. 使用脚压工具将插头压紧，确保线芯与插头之间有良好的接触。
2. 交叉线接线方法：交叉线（Cross Cable）用于连接不同类型的设备，如两台计算机之间的直连。
交叉线的接头两端的引脚排列顺序是交叉的。
接线方法为：a. 将一端断线的网线剥去外层护套，露出四对彩色线芯。
b. 将线芯按照标准的网线接线规定次序插入RJ45插座中，白橙线-绿线，橙线-白绿线，白蓝线-蓝线，蓝线-白蓝线，白棕线-棕线，棕线-白棕线。
c. 使用脚压工具将插头压紧。
3. 组网法：组网法是用于将多个设备连接在一起形成局域网的接线方法。
一般使用交换机或路由器来完成网络的组网。
接线方法为：a. 首先确定网络拓扑结构，规划好每个设备的位置和连接方式。
b. 使用直通线将各个设备与交换机或路由器相连接。
在接线的过程中，注意避免出现环路，以免导致网络拥塞。
c. 当连接多个交换机时，可以使用聚合链路来增加带宽和提高网络性能。
四、网线接线技巧1. 接线前保持线缆长度合适，避免过长或过短，以免影响信号质量。
网线的接法
网线的接法
网线的接法
对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。
2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。
3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。
568A绿白绿橙白蓝蓝白橙棕白棕 568B橙白橙绿白蓝蓝白绿棕白棕
平行网线为双头都为568B或568A（大部分是B）
交叉网线为一头568B一头568A。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
将水晶头的'尾巴向下(即平的一面向上)，从左至右，分别定为1 2 3 4 5 6 7 8 ，以下是各口线的分布
T568A线序
1 2 3 4 5 6 7 8
绿白绿橙白蓝蓝白橙棕白棕
T568B线序
1 2 3 4 5 6 7 8
橙白橙绿白蓝蓝白绿棕白棕
交叉线的接法~! 如果左手握住水晶头，将有
弹片的一面朝下，带金属片的一面朝上，线头
的插孔朝向右手一侧时，可以看到连接头中的
8个引脚。
进行错线后，一边是：白橙、橙、白绿、
绿、白蓝、蓝、白棕、棕；一边是：白绿、蓝、
白橙、绿、白蓝、橙、白棕、棕。
如下图。
网线水晶头接线方法及接线顺序
网线水晶头接线方法及接线顺序
网线水晶头接线方法及接线顺序,标准水晶头接线方法RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A的首线对是绿色。
如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。
如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。
一、接线标准
T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。
T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
二、RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极Tx+
2、传输数据负极Tx-
3、接收数据正极Rx+
4、未使用
5、未使用
6、接受数据负极Rx-
7、未使用
8、未使用
各种情况下的双绞线排列顺序：
1、PC到HUB：
直连法：按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。
2、网络转接和双机互联：
交叉连接法：一端按T568B标准排列。
另一端按T568A标准。
五、注意事项：做双绞线一定要按以上顺序排列制作，才能保证网络畅通速度快。
有的人直接一一对应做的双绞线，虽然能用，却由于1－3线和2－6线不是一对线到对端，抗干扰能力差，所以网速慢，距离长了就不稳定了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直连线是两端均采用568A或568B, 交叉线是两端不同.
568A顺序为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B顺序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
其中:1、2用于发送数据，3、6用于接收数据，4、5用于传输语音，7、8用于传输电源。
同一层设备相连用交叉线；不同层设备相连用直连线
当以下设备互联时，需使用直连线：
1. 将交换机或HUB与路由器连接；
2. 计算机（包括服务器和工作站）与交换机或HUB连接；
3. 交换机与交换机之间通过UPLINKS口连接。
而这些设备互联时，则需使用交叉线：
1. 计算机与路由器连接；
2. 交换机与交换机连接；
3. HUB与HUB之间连接；
4. 两台PC直接相连；
5. 路由器接口与其它路由器接口的连接；
6. Ethernet接口的ADSL Modem连接到PC机的网卡接口。
双绞网络线接法详解
一直以来很多人（包括作者）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。
可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。
双绞线接头(RJ45)针脚号码定义
10M双绞线接头的标准接法
线材要求CAT-3(3类线).
100M双绞线接头的标准接法
线材要求CAT-5(5类线)，接头接法与10M完全兼容。
1000M双绞线接头的标准接法
线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
1000 Base-T双向地使用了RJ45接头中全部信号线。
线材用5类线虽然也能工作，但是推荐使用5类增强线。
各类双绞线的标准接法总结
综合上述10M、100M、1000M各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是同一的，如下图所示：
双绞线的标准接法的由来
如图三所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来除了就可以使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。
所以说我们平时制作网络线时，如果不按标准制作，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而使信号传送出错率增加，最终导致网络性能下降。
事实上我们本文所用的网线接法是EIA/TIA 568B标准，还有一个EIA/TIA 568A的标准，它只不过是将图中的橙线对与绿线对交换了一下位置（也就是绿白-1，绿-2，橙白-3，兰-4，兰白-5，橙-6，棕白-7，棕-8），线缆接头之布局仍然是对称的。
比对上图与标准接法图，可以发现二者其实只是交换了绿线对与橙线对，细心的人会发现它刚好就是EIA/TIA 568A标准，所以说，直连双绞线的制作的标准接法，就是一头按EIA/TIA 568A，另一头按EIA/TIA 568B接法接线就行了。
两头都符合国际标准，这就是按标准做线的好处。
3类、5类、超5类线有什么不同
首先说说，为什么要用双绞线而不是平行线呢? 平行线不是更容易生产吗？
这是因为网络线上通过的是>10MHz的高频信号，这时导线之间的绝缘线相当于一个介电板，它与导线所形成的电容对高频信号起旁路衰减作用（信号相位被滞后），由于信号频率之高而变得不可忽略，所以平行线传递高频网络信号是不行的。
但是如果我们将该平行线对双绞，就会在线对形成电容的同时形成一个串联
的电感，草图如下：
由电子电路知识可知，电感的作用刚好与电容相反，它使信号相位超前，只要调整电线的绕度，使线对形成的电感与电容就能够刚好抵消，而且随着线对长度的增加二者的作用均同等程度的增加，理想情况下信号就可以无衰减的在双绞线对上传输了。
由此我们就可以知道，市面上3类、5类、超5类线虽然从外观上看基本类似，其内部肯定有以下几方面区别：一是信号线的绝缘材料不同，线越好，它的介电常数就应该越小，从而使形成的电容越小，二是线对的绕度可能不同（根据绝缘材料介电常数确定）。
还有一点就是越软的线品质越好，这有二方面的原因，一是表明该线的导线含铜量很高（因为纯铜很软），它的直流损耗就会很小，另一面表明该导线可能是多股线而不是单股线，因为多股线对高频信号传递能力强一些。
这与另外一种物理现象有关（好象叫集肤效应）。
HUB上的级连口的妙用
通常HUB上都会留一个口用于HUB之间的级连，也就是将许多HUB连在一起用，为了在不级连时充分利用硬件资源，该接口一般与其旁边一个普通网卡接口是相通的（图五）。
另外一种情形是设置一个拨动开关用来改变最后一个网口的功能（图六），那么作为级连用的网口到底有什么不同呢？
事实上非常简单，级连的网口就是一个标准的双机直连接口，也就是1与3、2与6交叉，想不到吧。
那么我们知道这个事实，就可以：
1、图五情形时，在HUB没电的时候也可以用二条普通网线连接二台电脑，只需将一条网线插在级连口，另一个接它旁边的接口就行。
2、对没有级连口的HUB，我们可以通过一条双机直连线将它与别的HUB 级连起来（各插任意一个普通网口即可）。
3、将双机直连线插入HUB之级连口，可以象普通网线一样插其它HUB网口一样连网（1与3、2与6交叉二次，又变回去了嘛），这样你出门只需带一条双机直连线即可，直连与插HUB二不误，上门服务人员特有用。
