现代支护结构原理.doc
现代支护结构原理
现代支护结构原理具体内容是什么，下面下面为大家解答。
1.现代支护结构原理是建立在围岩与支护共同作用的基础上，即把围岩与支护看成是由两种材料组成的复合体。
按一般结构观点，亦即把围岩通过岩石支承环作用使之成为结构的一部分。
显然，这完全不同于传统支护结构的观点，传统观点认为，支护只是被动地承受已知荷载而起不到稳定围岩和改变围岩压力的作用。
2.充分发挥围岩自承能力是现代支护结构原理的一个基本观点，并由此降低围岩压力以改善支护的受力性能。
发挥围岩的自承能力，一方面不能让围岩进入松动状态，以保持围岩的自承力；另一方面允许围岩进入一定程度的塑性，以便围岩自承力得以最大程度的发挥。
当围岩洞壁位移接近允许变形值Umax 时，围岩压力就达到最小值。
围岩刚进入塑性时能发挥最大自承力这一点可由图9.1加以说明。
无论是岩石的应力应变曲线还是岩体节理面的摩擦力与位移的关系曲线都具有同样的规律，即起初随着应变或位移的增大；岩石或岩体的强度逐渐获得发挥，而进入塑性后，又随着应变或位移的增大，强度逐渐丧失。
可见，围岩刚进入塑性时，发挥的自承力最大。
按上面所述，现代支护结构原理一方面要求采用快速支护、紧跟作业面支护和预先支护等手段限制围岩进入松动；另一方面却要求采用分次支护、柔性支护和调节仰拱施作时间等手段允许围岩进入一定程度的塑性，以充分发挥围岩的自承能力。
3.现代支护原理的另一个支护原则是尽量发挥支护材料本身的承载力。
采用柔性薄型支护，分次支护或封闭支护，以及深入到围岩内部进行加固的锚杆支护，都具有充分发挥材料承载力的效用。
喷层柔性大且与围岩紧密粘结，因此喷层主要是受压或剪切破坏，它比受挠破坏的传统支护更能发挥混凝土的承载能力。
我国铁道科学院曾进行过模拟试验，表明双层混凝土支护比同厚度单层支护承载力高，一般能提高20%—30%.所以分次喷层方法，也能起到提高承载力的作用。
4.根据地下工程的特点和当前的技术水平，现代支护原理主张凭借现场监控测试手段，指导设计和施工，并由此确定最佳的支护结构形式、参数和最佳的施工方法与施工时机。
因此，现场监控量测和监控设计是现代支护原理中的一项重要内容。
5.现代支护原理要求按岩体的不同地质、力学特征，选用不同的支护方式、力学模型和相应的计算方法以及不同的施工方法。
如稳定地层、松散软弱地层，塑性流变地层和膨胀地层都应当分别采用不同的设计原则和施工方法。
而对于作用在支护结构上的变形地压、松动地压及不稳定块体的荷载等亦都应当采用不同的计算方法。
现代巷道支护施工方案
现代巷道支护施工方案一、工程概况与目标本工程位于XX矿区，巷道设计长度为XX米，宽度为XX米，高度为XX米。
考虑到巷道所处的地质环境及安全要求，我们制定了以下施工方案。
施工的主要目标是在确保安全的前提下，提高施工效率，保证巷道支护结构的稳定性和耐久性。
二、支护结构设计支护结构采用锚杆+喷射混凝土联合支护方式。
锚杆间距为XX 米，直径为XX毫米，长度为XX米。
喷射混凝土厚度为XX厘米，强度等级为C25。
支护结构的设计需满足国家及行业相关标准和规范。
三、支护材料选择锚杆采用高强度螺纹钢制成，确保其具有良好的抗拉性能。
喷射混凝土使用优质水泥、骨料和添加剂，保证混凝土的质量。
所有材料需经过严格检验，确保其符合设计要求。
四、施工工艺流程施工前准备：包括现场勘查、材料准备、设备调试等。
巷道开挖：按照设计要求进行巷道开挖，确保巷道尺寸准确。
锚杆安装：在巷道开挖完成后，按照设计间距和深度进行锚杆安装。
喷射混凝土施工：在锚杆安装完成后，进行喷射混凝土施工，确保混凝土均匀覆盖在巷道表面。
养护与检测：施工完成后进行养护，定期进行质量检测，确保支护结构达到设计要求。
五、安全技术措施施工现场设置安全警示标志，确保施工人员和设备安全。
定期对施工人员进行安全教育和培训，提高安全意识。
施工现场配备专职安全员，负责现场安全管理和应急处置。
六、质量监控与验收施工过程中进行质量监控，确保施工质量符合设计要求。
施工完成后进行验收，验收合格后方可进行下一道工序。
定期对支护结构进行检测和维护，确保其长期稳定性和安全性。
七、应急预案与处置针对可能出现的突发情况（如巷道坍塌、涌水等），制定应急预案。
配备应急设备和人员，确保在突发情况发生时能够及时响应和处理。
定期进行应急演练和培训，提高应急处置能力。
八、环境保护与治理施工过程中严格遵守环保法规和标准，减少对环境的影响。
对施工现场进行定期清理和整理，保持环境整洁。
对产生的废弃物进行分类处理和回收利用，减少资源浪费和环境污染。
支护-围岩共同作用原理
后来：
粘结式（有水泥砂浆、树脂等粘结剂）钢筋或钢丝 绳锚杆、木锚杆、竹锚杆等以及刚缝式锚杆（管径略大 于孔径的开缝钢管，打入岩孔）；
近期：
快硬或膨胀水泥砂浆、水泥药卷、树脂药卷等性能 良好的粘结材料。
（3）锚杆作用机理和锚杆受力 锚杆对围岩的作用，本质上属于三维应力问 题，作用机理比较复杂。 锚杆杆体的受力状态也比较复杂。 （4）锚杆参数的确定方法 ①按单根锚杆悬吊作用计算 （6－84） ②考虑整体作用的锚杆设计 （5）锚杆施工
( p0 c cot )(1 sin ) sin u0 R0 ( p0 c cot ) 2G P c cos 1
1sin sin
（6－68）
周边位移和支护反力成反变关系（如图）。
轴 P1 对 称 圆 巷 围 岩 支 护 共 同 作 用 曲 线 a为围岩特性曲线
围岩抗力是指支护在挤压围岩时引起的围岩对支护的作用。 特点：
①围岩抗力一般是在地压的主动作用下产生的（少数如有水压的隧道 例外）；
②因为围岩压力的不均匀性，支护对围岩的挤压变形往往都是局部
的，所以支护上的围岩抗力分布一般也是局部的； ③围岩抗力也是一种支护的外荷载，也会造成支护内力； ④围岩抗力虽然是一种支护荷载，但却可以改善支护的内力情况； ⑤由于围岩抗力的存在，可以使得地下工程中采用一些不稳定结构。
qd a c (1 e tan ( Z a ) ) tan
tan
N
2
3
dw
Z
d
H
1
2a
太沙基公式计算模型 1为柔性板，2为实际破裂面，3为假设破裂面
2）太沙基岩石分类 3、计入深度影响的隧（巷）道地压估算公式 对于圆形巷道的顶压集度：
基坑支护结构的设计原理与计算方法
基坑支护结构的设计原理与计算方法支护结构是指用来稳定和支护地表结构的工程结构。
基坑支护结构是地面施工周围环境和基坑结构构造的工程结构，它具有贯穿基坑深度的结构材料，承受自重、结构荷载和地面施工所产生的力，以确保基坑支护结构的牢固性和稳定性，以保护基坑周围的地表结构。
一、基坑支护结构的设计原理
1、安全稳定性：基坑支护结构的设计首先应考虑安全稳定性，确保基坑结构的牢固性和稳定性，以保护基坑周围的地表结构。
2、结构安全性：基坑支护结构受到重力荷载、地震荷载和其他外力的双重影响，应当考虑结构的稳定性和完整性，确保基坑支护结构的安全性。
3、经济性：基坑支护结构的设计应尽可能考虑成本效益，建议采用适当的结构材料，以尽量减少支护结构的建造成本。
二、基坑支护结构的计算方法
1、支护结构强度计算：应根据基坑支护结构的荷载和结构特性，计算支护结构的强度，确定支护结构的设计原则，以确保支护结构的安全性和可靠性。
2、支护结构位移计算：在设计支护结构时。
支护结构设计实训报告
一、引言随着我国经济的快速发展，基础设施建设规模不断扩大，施工环境日益复杂，支护结构的设计与施工成为保障工程安全和质量的关键环节。
为了提高我们的专业素养和实际操作能力，本次实训课程针对支护结构设计进行了深入研究与实践。
本文将详细阐述实训过程，总结实训成果，并对实训过程中遇到的问题进行分析与反思。
二、实训目的1. 理解支护结构设计的原理和基本方法。
2. 掌握常用支护结构的设计规范和计算方法。
3. 提高实际工程中支护结构设计的能力。
4. 培养团队合作和沟通能力。
三、实训内容1. 支护结构类型及适用条件- 介绍了锚杆支护、土钉墙支护、深基坑支护等常见支护结构类型及其适用条件。
- 通过对比分析，使学生了解各种支护结构的优缺点和适用范围。
2. 支护结构设计基本原理- 阐述了支护结构设计的基本原理，包括土压力计算、稳定性分析、结构内力计算等。
- 结合实际工程案例，讲解了支护结构设计的基本流程。
3. 支护结构设计计算方法- 详细介绍了锚杆支护、土钉墙支护、深基坑支护等常见支护结构的设计计算方法。
- 通过计算实例，使学生掌握支护结构设计计算的基本步骤。
4. 支护结构设计软件应用- 介绍了常用支护结构设计软件的功能和操作方法。
- 通过实际操作，使学生熟悉软件应用，提高设计效率。
四、实训过程1. 分组讨论- 将学生分成若干小组，每组负责一种支护结构的设计与计算。
- 小组成员分工合作，共同完成设计任务。
2. 查阅资料- 查阅相关设计规范、计算手册和工程案例，为设计提供理论依据。
3. 设计计算- 根据设计要求，进行支护结构设计计算，包括土压力计算、稳定性分析、结构内力计算等。
4. 软件应用- 利用支护结构设计软件进行辅助设计，提高设计效率。
5. 成果汇报- 各小组汇报设计成果，包括设计图纸、计算书和设计说明等。
五、实训成果1. 设计图纸- 各小组完成了支护结构设计图纸，包括锚杆布置图、土钉墙布置图、深基坑支护结构图等。
地下结构内容(1)
第一章：1，地下结构：在保留上部地层（上体或土层）的前提下，在开挖出能提供某种用途的地下空间内修筑的建筑结构物。
2，地下结构体系：在地层稳固的情况下—围岩本身就是承载结构。
地层自稳能力较强时，地下结构将不受或少受地层压力的荷载作用，否则地下结构将承受较大的荷载直至必须独立承受全部荷载作用。
周围地层（围岩）+地下结构＝地下结构体系。
3，衬砌的（或称为被覆）：除在坚固、完整而又不易风化的稳定岩层中可以只开成毛洞外，其他在所有地层中的坑道都需要修建支护结构，即衬砌。
它是在坑道内部修建的永久性支护结构。
4，地下结构的计算特性：（1）必须充分认识地质环境对地下结构设计的影响；（2）地下工程周围的地质体是工程材料、承载结构，同时又是产生荷载的来源；（3）地下结构施工因素和时间因素会极大地影响结构体系的安全性。
4）地下工程支护结构安全与否，既要考虑到支护结构能否承载，又要考虑围岩会不会失稳，这2种原因都能最终导致支护结构破坏；（5）地下工程支护结构设计的关键问题在于充分发挥围岩自承力。
5，支护上承受的荷载：与原岩应力，地质体强度、施工方法、施工流程（时间因素）、支护形式、结构形状等有关。
6，施工方法是确定断面形状的决定性因素：（1）矿山法——拱形（2）明挖法——一般是矩形，（3）盾构法——一般是圆形；7，地层（围岩）的作用：①地层既是承载结构的基本组成部分，②是形成荷载的主要来源③洞室周围的地层在很大程度上是地下结构体系中承载的主体。
④地下结构的安全度首先取决于地下结构周围的地层能否保持持续稳定，并且应充分利用和更好地发挥围岩的承载能力。
8，地下结构的形式：（1）按其使用目的（或由围岩的稳定性）：①防护型支护：封闭岩面，防止围岩质量的进一步恶化；②构造型支护：防止局部掉块或崩塌③承载型支护：轻型、中型及重型等⑵按支护作用机理分为：①刚性支护结构②柔性支护结构③复合式支护结构9，衬砌的按制造方式（指承重型）：①就地灌注整体式混凝土衬砌,用模板浇注混凝土衬砌，刚度较大；a，矿山法施工时常用拱形结构形式b，明挖法施工常用的结构形式是矩形框架，c，沉埋法（水下明挖法）常用的结构师预支型的②锚喷支护：柔性，能吸收围岩变形；③复合式衬砌：先柔后刚，先锚喷后模筑；④装配式衬砌：工厂预制，施工现场拼装。

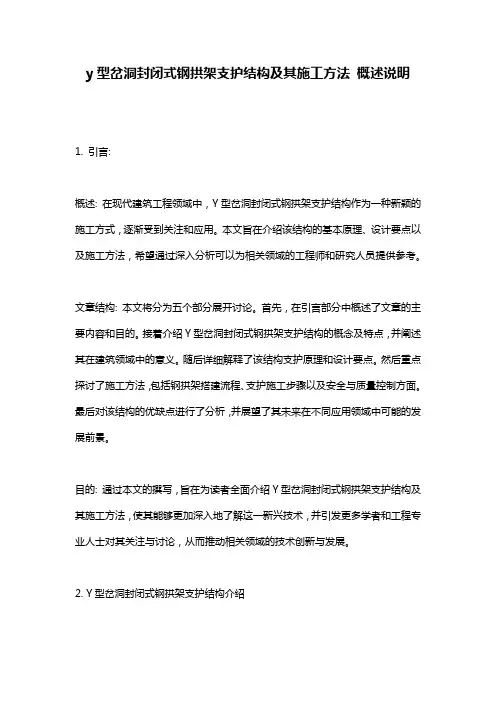

y型岔洞封闭式钢拱架支护结构及其施工方法_概述说明
y型岔洞封闭式钢拱架支护结构及其施工方法概述说明1. 引言:概述: 在现代建筑工程领域中，Y型岔洞封闭式钢拱架支护结构作为一种新颖的施工方式，逐渐受到关注和应用。
本文旨在介绍该结构的基本原理、设计要点以及施工方法，希望通过深入分析可以为相关领域的工程师和研究人员提供参考。
文章结构: 本文将分为五个部分展开讨论。
首先，在引言部分中概述了文章的主要内容和目的。
接着介绍Y型岔洞封闭式钢拱架支护结构的概念及特点，并阐述其在建筑领域中的意义。
随后详细解释了该结构支护原理和设计要点。
然后重点探讨了施工方法，包括钢拱架搭建流程、支护施工步骤以及安全与质量控制方面。
最后对该结构的优缺点进行了分析，并展望了其未来在不同应用领域中可能的发展前景。
目的: 通过本文的撰写，旨在为读者全面介绍Y型岔洞封闭式钢拱架支护结构及其施工方法，使其能够更加深入地了解这一新兴技术，并引发更多学者和工程专业人士对其关注与讨论，从而推动相关领域的技术创新与发展。
2. Y型岔洞封闭式钢拱架支护结构介绍2.1 Y型岔洞概念及特点:Y型岔洞是指在地下开挖工程中，隧道发生分支的情况。
这种情况需要采用合适的支护结构来确保施工安全和工程质量。
Y型岔洞的特点是受力情况复杂多变，对支护结构的要求较高。
2.2 封闭式钢拱架支护原理:封闭式钢拱架支护是一种有效的支护方式，其原理是利用钢拱架承载荷载，同时通过加固拱脚、填充背拱间隙等措施，形成一个整体稳定的结构系统。
封闭式设计旨在提高整体刚度和稳定性，确保隧道在施工和使用过程中不发生变形或破坏。
2.3 结构设计要点:在设计Y型岔洞封闭式钢拱架支护结构时，需要考虑以下要点：- 拱脚设置位置和数量- 钢拱架选材及截面形状- 背填料性质和填充方法- 过渡段设计及连接方式- 系统稳定性分析通过合理设计和布置，可以使Y型岔洞封闭式钢拱架支护结构具有良好的受力性能和稳定性,从而确保地下工程施工的顺利进行。
施工方法分析部分主要介绍了Y型岔洞封闭式钢拱架支护结构的具体施工过程。
地下工程组合支护机理探析
地下工程组合支护机理探析摘要：现代支护原理是组合支护选型的出发点，通过对单一支护原理的分析，来研究了组合支护作用的基本要求，可为组合支护的选型提供理论依据。
关键词：现代支护原理；组合支护；基本要求随着岩石力学的发展和锚喷支护技术的广泛应用，逐渐形成了以岩石力学理论为基础的，支护与围岩共同作用的现代支护原理，应用这一原理能充分发挥围岩的自承能力，从而获得极大的经济效益。
一、现代支护原理当前，地下工程建设中采用国际上广泛流行的新奥法，其核心是现代支护原理。
归纳起来，现代支护原理包含的主要观点有以下几个方面：（1）应建立支护与围岩共同作用承载体系。
把围岩与支护结构看成是由两种材料组合成的复合体，把围岩通过支护作用转化成为结构的一部分。
（2）充分发挥围岩的自承能力。
应降低围岩压力以改善支护的受力性能，一方面不能让围岩进入松动状态，以保持围岩的自承力；另一方面允许围岩进入一定程度的塑性状态，以使围岩自承能力得以最大程度的发挥。
因此，一方面要求采用快速支护，预先支护等手段限制围岩进入松动状态；另一方面却要求采用柔性支护手段允许围岩进入一定程度的塑性状态，达到经济支护之目的。
（3）尽量发挥支护材料本身的承载力。
柔性薄型支护、分次支护和封闭支护，以及深入到围岩内部进行加固的锚杆支护、注浆支护，都具有充分发挥材料承载力的效用。
我国铁道科学院铁建所曾进行过模拟试验，表明双层混凝土支护比同厚度单层支护承载力提高约20%-30%，因而分次支护更能发挥材料承载力。
（4）重视监控量测的反馈指导作用。
根据地下工程的特点和当前技术水平，借助现场监控量测手段指导施工，并由此决定最佳支护结构型式、参数和最佳的施工方法及施工时机。
（5）设计计算应反映实际。
现代支护原理要求按岩体的不同地质、力学特征，选择不同的支护型式、力学模型和相应的计算方法。
组合支护是由单一支护组合成的，所谓单一支护是指采用工艺相对独立的方法，对围岩进行加固的技术手段。
矿井支护的工作原理
矿井支护的工作原理
您好,矿井支护的工作原理我将尽可能详细地为您阐述:
1. 确保矿井围岩稳定
矿井支护的主要目的是保证矿井开采过程中,上方和两侧的围岩处于稳定状态,不会发生围岩塌方、岩突等危险情况,从而确保矿工的生命安全。
2. 提高矿井通道的承重能力
支护结构可以增强围岩的承载强度,使其能够承受自身重力压力和外来压力,提高矿井通道的稳定性。
3. 分担围岩压力
支护结构能够与围岩产生相互作用,让其承担部分围岩的应力,减小围岩的应变与损伤。
4. 改善围岩应力状态
合理支护可以优化围岩的应力分布状态,消除局部应力集中,减少破坏危险。
5. 增加围岩的结构强度
一些支护措施,如灌浆、炼结等,可以增加围岩自身的结构强度,提高其自身稳定性。
6. 结合围岩特性选择支护方式
根据不同围岩工程地质情况,选择合适型式的支护结构,发挥其优势。
7. 重视支护设计规范
严格按规范设计支护参数、施工步骤,确保支护质量。
8. 定期检查维护
对支护结构开展巡查监测,发现问题及时处理,确保支护功能有效发挥。
通过各种围岩支护措施,可以有效改善矿井地应力环境,保障矿山开采的安全。
这是矿井支护的基本工作原理。
第四章现代支护结构设计原理与方法
第四章现代⽀护结构设计原理与⽅法第四章现代⽀护结构设计原理与⽅法4.1、现代⽀护结构原理与结构类型1、现代⽀护结构原理①现代⽀护结构原理是建⽴在围岩与⽀护共同作⽤的基础上，即把围岩与⽀护看成是由2种材料组成的复合体，且把围岩通过岩体⽀承环作⽤成为结构体系的重要部分。
②充分发挥围岩⾃承能⼒是现代⽀护结构原理的⼀个基本观点，并由此降低围岩压⼒以改善⽀护的受⼒性能。
③现代⽀护结构原理的另⼀个⽀护原则是尽量发挥⽀护材料本⾝的承载⼒。
④根据地下⼯程的特点和当前技术⽔平。
现代⽀护结构原理主张凭借现场监控测试⼿段指导设计和施⼯。
⑤现代⽀护原理结构要求按岩体的不同地质和⼒学特征选⽤不同的⽀护⽅式、⼒学模型、相应的计算⽅法以及不同的施⼯⽅法。
2、理想⽀护结构的基本要求①必须能与周围岩体⼤⾯积地牢固接触，即保证⽀护⼀围岩体系作为⼀个统⼀的整体⼯作。
②要允许⽀护⼀围岩体系产⽣有限制的变形，以允分发挥围岩的承载能⼒，从⽽减少⽀护结构的作⽤，协调地发挥两者的共同作⽤。
③重视早期⽀护的作⽤，并使早期⽀护与后期⽀护相互配合，协调⼀致地⼯作，主动控制围岩的变形。
④必须保证⽀护结构架设及时。
⑤作为⽀护结构要根据围岩的动态(位移、应⼒等)，及时进⾏调整和修改，以适应不断变化的围岩状态。
3、⽀护结构类型按⽀护作⽤机理，⽬前采⽤的⽀护⼤致可以归纳为以下3类：(1)刚性⽀护结构这类⽀护结构通常具有⾜够⼤的刚性和断⾯尺⼨，⼀般⽤来承受强⼤的松动地压。
从构造上看，它有贴壁式结构和离壁式结构2种。
贴壁式结构使⽤泵送混凝⼟，可以和围岩保持紧密接触，但其防⽔和防潮的效果较差；离壁式结构围岩没有直接接触的保护和承载结构，⼀般容易出现事故。
(2)柔性⽀护结构既能及时地进⾏⽀护，限制围岩过⼤变形⾯出现松动，⼜允许围岩出现⼀定的变形，同时还能根据围岩的变化情况及时调整参数。
所以，它是适应现代⽀护原理的⽀护形式。
锚喷⽀护是⼀种主要的柔性⽀护类型。
锚喷⽀护主要有：a、锚杆⽀护;b、喷射混凝⼟⽀护;c、锚杆喷射混凝⼟⽀护;d、钢筋⽹喷射混凝⼟⽀护;e、锚杆钢⽀撑喷射混凝⼟⽀护;f、锚杆钢筋⽹喷射混凝⼟⽀护。
(完整版)第八章巷道维护原理和支护技术
1、试述采区巷道常用的支护形式答：与矿井基本巷道不同，采区巷道使用年限较短，受采动影响严重，这类巷道支护有其自身的特点，主要支护形式有：（1）巷道内基本支护：巷道开掘后即架设的金属或木材支架，是支护采区巷道最基本的支护结构物，服务于巷道期限的始终。
（2）巷道内加强支护：指在高压区域或处于移动支承压力影响时，当基本支护不能保证巷道稳定时，采用的加强支柱等。
包括临时性加强支护和永久性加强支护。
（3）巷旁支护：为保护巷道而专门设置的一种人工构筑物，如矸石带、木垛、密集支柱等，通常用在沿空留巷靠采空区一侧。
（4）围岩加固类支护：指采用锚杆支护或化学加固的方法保持和增加围岩的稳定性，利用巷道围岩的自承力来达到维护巷道的目的，有的作为巷道基本支护使用。
（5）巷道联合支护：采区在采动影响下，支架和围岩相互作用处于变化的过程中，企图以一次支护达到一劳永逸是很困难的，因此，许多矿井的采区巷道采用上述不同形式的支架联合支护。
2、绘图说明无煤柱护巷的基本原理由于巷道前方分为卸载区、支承压力区和稳压区，卸载区载荷小，并且为了避免支承压力的作用，对巷道进行无煤柱护巷，就是把巷道布置在卸载区，这样顶板对巷道压力小，支护比较容易，主要无煤柱护巷的形式是沿空留巷和沿空掘巷。
上区段工作面回采后，采空区上覆岩层垮落，老顶形成“O—X”破断。
随着工作面推进，老顶周期性破断，破断后的岩块沿工作面走向方向形成砌体梁结构，在工作面端头破断形成弧形三角板（图8-8）。
老顶岩层在直接顶岩层跨落后，一般在煤体内（是相对于采空区而言的）断裂、回转或弯曲下沉，在采空区内形成岩层承载结构。
沿工作面倾向，岩体A、岩块B、岩块C组成铰接结构，该结构的稳定性取决于采空区的充填程度和老顶岩层的断裂参数。
采空区上覆岩层移动稳定后，沿空巷道位居岩块B的下方。
岩体A为本区段工作面老顶岩层，岩块B为上区段工作面采空区靠煤体一侧的弧形三角板，岩块C为上区段工作面采空区垮落矸石上的断裂岩块（图8-8）。
