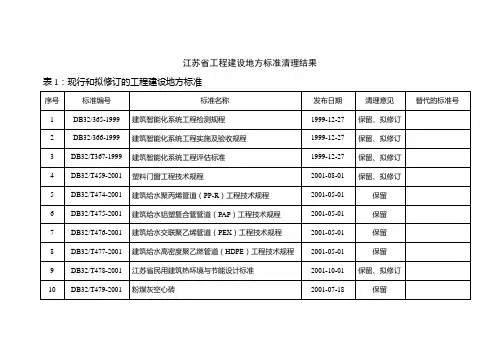

DB32／365-1999_建筑智能化系统工程检测规程

建筑智能化系统工程检测规程DB32/365-19991总则1.0.l为贯彻执行国家和江苏省关于建筑能化系统工程建设的有关规定，加强对建筑智能化系统工程的质量管理，适应智能建筑工程建设发展的需要，根据DB32/181，结合工程实践，特制定本规程。

l.0.2本规程适用于对建筑物或建筑群的建筑设备自动化系统（BAS）、通信网络系统（CNS）、办公自动化系统（OAS）、综合布线系统（GCS）、系统集成（SI）与电源、防雷、接地及电磁兼容的各项性能、功能的检验和测试。

1.0.3所以使用的产品、材料必须符合相应的国家标准、规范的规定及要求，并与产品技术手册、使用说明、工程合同规定的内容相符合。

1.0.4检测过程应由以下主要环节组成：1主要技术文件、资料的审查；2检测大纲编制、测试方案设计；3实施检测；4检测结果的评价。

1.0.5技术文件资料至少包括以下内容：1国家、省行业管理部门核准的有关产品的认证认可证书；2智能化系统各部分的功能要求书、工程合同、工程设计图、设计变更文件、施工记录、竣工图、调试报告、软硬件产品性能规格说明、操作手册；3系统自检记录、试运行记录、人员培训记录和考核成绩、运行管理制度等。

1.0.6检测大纲至少应包括以下内容：检测的目的、检测的依据、检测内容与方法、测试用仪器仪表、测试用例、检测步骤、检测数据记录与数据处理方法、检测人员组织安排、检测结果评判。

1.0.7检测项目应覆盖功能要求书、工程合同、设计要求书等文件规定的系统的性能范围。

1.0.8检测所用仪器仪表的性能应稳定可靠，准确度应优于被测对象的测量误差，并应经省级及省级以上法定计量部门检定合格后方能使用。

1.0.9检测要求：1检测前，智能化系统应已试运行3～6个月。

2检测单位必须具有省级以上（包括省级）授权的法定检测资格。

3检测过程应遵从先产品，后系统；先子系统，后集成系统的的顺序。

4要求定量检测的项目，在同一条件下每个点必须进行三次以上读值。

数据处理方法遵照GB4883的规定。

5要求定性检测的项目，判定应一致，是与否的结论应明确，无二义性。

l.0.10除特别要求外，被检测对象的抽样方法遵照GB10lll的规定。

1.0.11各子系统设计均应满足DB32／181及其它有关标准的要求。

1.0.12建筑智能化系统工程检测除执行本规程外，尚应符合国家和地方现行的各项有关标准和规范。

l.0.13引用标准附件A所包含的标准的条文，通过在本规程中引用而构成本规程的条文。

在本规程出版时，所示版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用引用标准最新版本的可能性。

2术语和符号2.0.14建筑智能化系统工程TheSystemEngineeringofBuildingIntellgentization，符号SEBI在建筑物内，增加建筑设备自动化系统、通信网络系统、办公自动化系统、综合布线系统以及这些系统的集成化管理系统，是集结构、系统、服务、管理于一体并达到最优化组合的向使用者提供节能、高效、舒适、便利、安全环境的系统工程。

2.0.15建筑设备自动化系统BuildingAutomationSystem，符号BAS将建筑物或建筑群内的冷热源、空调、给排水、变配电、照明、防火、保安、运输等设备和系统进行集中监视、控制和管理为目的而构成的一个综合系统。

2.0.16通信网络系统CommunicationNetworkSystem，符号CNS建筑物或建筑群内的语音、数据、图像传输的基础，同时与外部通信网络（如公用电话网、计算机互联网、数据通信网、综合业务数字网、卫星通信网及广播电视等）相连，并与世界各地互通信息。

2.0.17办公自动化系统OfficeAutomationSystem,符号OAS应用计算机技术、通信技术等先进技术和系统科学、行为科学等科学知识，不断使人们的办公业务借助于各种办公设备，并由这些办公设备与办公人员构成服务于某种办公目标的人机信息应用系统。

2.0.18综合布线系统GenericCablingSystem，符号GCS也称结构化布线。

是一个模块化的、灵活性极高的建筑物或建筑群内的信息传输网络。

它能连接语音、数据、图像的传输设备以及用于控制管理的设备装置。

2.0.19系统集成SystemIntegration，符号SI将建筑物或建筑群中的不同功能的子系统通过集成的方式，将它们在物理上和逻辑上连接在一起以实现综合信息、资源的共享及整体任务的协同工作。

3 建筑设备自动化系统（BAS）3.l一般规定3.1.l本章适用于对建筑设备运行管理系统、火灾报警与消防联动控制系统、公共安全技术防范系统的检测。

3.1.2检测的项目有不合格者应在整改后进行复检。

复检时，抽样数加倍，复检不合格则判该项目所在子系统不合格。

3.2建筑设备运行管理系统3.2.l硬件检测3.2.1.l抽样检测1每种类型传感器、执行器抽检5％，但不应少于10支。

总数少于10支时全部检测。

2现场DDC控制器抽检20%，但不应少于10台。

总数少于10台时全部检测。

3.2.1.2 DDC控制器的检测项目1数字量输入输出检测对DDC编程，在其中一个数字输入端接一个手动开关，当开关闭合时，指定的数字输出动作为合格。

2模拟量输入输出检测对DDC编程，在其中一个模拟输入端接一个温度传感器，并将系统设定值提高2。

C，在一个模拟输出端接一个电动调节阀，根据传感器温度的变化，电动调节阀按设计要求自动调节为合格。

3关闭系统工作站及网络控制器，DDC照常工作为合格。

4 DDC对等通信检测对一个控制新风机的DDC编程，将连接在系统内的其它任意一个DDC上的空气温度传感器作为此DDC的送风温度传感器，此DDC实现对该新风机的自动控制为合格。

3.2.1.3风阀驱动器、水阀驱动器的检测对联接风阀驱动器、水阀驱动器的DDC编程，在该DDC的一个模拟输入端接一个温度传感器，并将系统设定值提高和降低，在两种情况下，风阀驱动器、水阀驱动器均能按控制程序要求动作，有效行程在100％范围内为合格。

3.2.1.4室内外温湿度传感器的检测用手持温湿度测量仪，检测任意监控环境下的温湿度，测量仪测试值与系统工作站显示的室内外温湿度传感器检测值进行比较，当显示值的绝对误差低于室内温湿度控制精度时为合格。

3.2.1.5流量传感器的检测将安装在总供水管上或总回水管上的流量传感器的测量值与超声波流量计测得的流量值进行比较，当相对误差不大于5％时为合格。

3.2.16气体浓度传感器的检测用气体成份分析仪测量监控环境内被控气体成份的浓度，并与系统工作站显示的被控气体浓度比较，当相对误差不大于3％时为合格。

3.2.l.7电量变送器的检测用电量测量仪测量被监测系统的电量，测量仪测得的电量与系统工作站显示的电量变送器或智能电量仪表测得的值比较，当相对误差不大于3％时为合格。

3.2.1.液体开关或液位传感器的检测1根据液位开关所在高度，人为提高水位或降低水位，液位开关正常动作为合格。

2根据水箱或油箱当前液位，用与液位传感器测量精度相当刻度的直尺测量液位高度，直尺测量的液位高度值与系统工作站显示的液位传感器测得的值比较，当相对误差不大于2％时为合格。

3.2.1.9中央管理计算机可靠性检测1计算机在操作系统控制下，撤除或投入外围设备时，不应出错。

2系统电源切断及UPS供电试验，在此过程中系统数据不应丢失。

3.2.2软件测试3.2.2.l系统时间表设置检测临时编制一个系统时间表，使部分机电设备在指定时间进行自动启停控制，当指定的机电设备在指定时间自动启停为合格。

3.2.2.2数据交换检测系统软件能将系统所监视的实时测量数据，设备开关状态、报警数据以数据文件的格式存贮，其他在同一环境下运行的软件可共享此类数据为合格。

3.2.2.3图形编辑功能测试系统人机界面软件应具有丰富的图形库及灵活的空调、冷冻机房、锅炉房、给排水、供电、建筑结构平面等图形创建与编辑功能。

现场绘制一张空调布置平面图，能在系统工作站现场创建与编辑此图为合格。

3.2.2.4数据趋势曲线显示检测对于存贮的模拟量数据，能用趋势曲线来显示，且时间刻度及信号幅度均可任意设置为合格。

3.2.2.5报警检测选择部分报警点，人为将其设置成报警信号，系统工作站立即弹出报警信号所属系统模拟图或建筑结构平面图，并按系统设计所定义的声光报警，并在打印机上打印出与该报警信号有关的信息为合格。

3.2.2.6程序下载检测在系统工作站编制一个控制机电设备的程序并下载到下一个DDC，启动DDC后，该DDC按该程序要求运行为合格。

3.2.2.7控制参数设置检测在系统工作站将任意一台新风机的送风温度设置值改变，这台新风机按新的设置值运行为合格。

3.2.2.8机电设备遥控启停检测在系统工作站上调出任意一台机电设备模拟图，在图上作关闭或启动机电设备操作，该设备能按关闭或启动命令动作为合格。

3.2.2.9数据趋势曲线与直方图，机电设备运行状态与报警数据列表打印检测。

系统工作站按命令要求打印出数据趋势曲线或直方图、设备运行状态或故障报警数据列表为合格。

3.2.2.10机电设备通信接口联机检测在系统工作站上能显示出任意一台通过通信接口联机的机电设备内部运行参数，并发命令至该机电设备，该设备立即响应该命令为合格。

3.2.2.11子系统接口联机检测在系统工作站上能显示出任意一个通过智能接口联机的子系统的有关参数，并发命令（在该子系统允许发命令的情况下）至该子系统，该子系统立即响应该命令为合格。

3.2.2.12人机界面检测1人机接口界面应符合友好、汉化、图形化要求，图形切换流程清晰易懂。

界面切换的响应时间最大不大于3s，平均值不大于2s。

2在各级界面下，用2个检测用例进行非常规操作、误操作、快速操作，系统均能连续稳定、正常工作为合格。

3不同密级下对应操作权限的检测。

在不同密级下进行一次非法越权操作，系统对此操作均予以拒绝为合格。

3.2.3系统功能检测3.2.3.1系统开通率检测对照系统实施方案总I/O点数表，检测实际有效投入运行的I/O点数，有效投入运行的I/O点数达到100％时为合格。

3.2.3.2冷热源设备群控与冷冻机房设备联动控制检测在超过二台以上冷源设备运行的情况下，停运部分空调设备，系统能根据空调系统的负荷变化自动停运一台或多台冷源设备，并自动联动冷冻水泵、冷却水泵、冷却塔、碟阀等设备。

尔后，将停运的空调设备恢复运行，系统作与负荷减少过程相反的操作为合格。

热源设备的群控及联动检测与此过程相同。

3.2.3.3空调供回水压差自动控制检测在不改变冷冻机运行台数时，降低部分空调设备的负荷，系统通过调节旁通阀，保持集水器和分水器之间的压差稳定在设计允许范围内为合格。

3.2.3.4给排水监控检测将由系统监控的水池或水箱提升到上限水位或降低到下限水位，水位传感器正常动作并联动水泵排水或注水为合格。
