立杆标准
摄像机立杆监控立杆的cad设计图及接地解决方案道路摄像机立杆立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。
立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。
11．室外机箱结构为露天防雨箱设计。
机箱高度为0.8米，宽度为0.6米，厚度为0.45米。
箱体防护等级达到IP54防护等级。
需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米）。
12．室外机箱内需安装光端机和监控电源；其中光端机采用1V+1D（一路视频+一路反向数据）的单路光端机，具有FC/ST接口，传输距离：0―30KM；光学波长为1310/1550nm，频率响应5Hz～8MHz，视频格式兼容PAL、NTSC、SECAM，信噪比≥70dB，电压1Vp-p 75Ω，视频接口BNC，采用8位线性数字PCM编码；数据RS-232、RS-422、RS-485可选，误码率小于10-9 ；预留语音接口，具有网管功能。
并将机箱和立杆进行统一防雷接地。
13．前端设备防雷与接地众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
对于监控点来说遭到直接雷击破坏的可能性很小。
随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
监控立杆及操作台技术要求
室外球机立杆技术要求
一、立杆要求：
1、立杆壁厚3mm,下底部的管径150mm，上部管径105mm;
2、地座板厚16mm；
3、镀锌喷塑处理；
4、立杆高度为4米；
5、保证开孔处及立杆内能方便进行监控线缆穿线；
6、立杆应做防雷和接地；
7、其他尺寸见图纸
二、立杆基础要求：
立杆应做灌注基础，基础规格为600mm×600mm×800mm,基础罗栓为6-M32mm×500mmH,采用C30混凝土硷制而成，在硷制过程中要采用振动棒振动。
在基础硷制时，其最终高度比路面水平线低5-10CM用于恢复花草地等，使其与周围环境协调。
5工位平台式监控操作台技术要求
1、操作台整体尺寸长*深*高：3000*900*750，
2、5联操作台，每联配1个键盘托板，每联前后均配置门板，门板上开散热孔，方便散热及内部设备维护；
3、整体采用优质冷轧钢板焊接而成；主体框架、台面的厚度为1.5mm，门板、托板、内侧板、其他附件的厚度为1.2mm；
4、外表面磷化喷塑处理，颜色RAL7032\7035
5、具体尺寸见下面图纸
操作台整体示意图
操作台前部示意图。

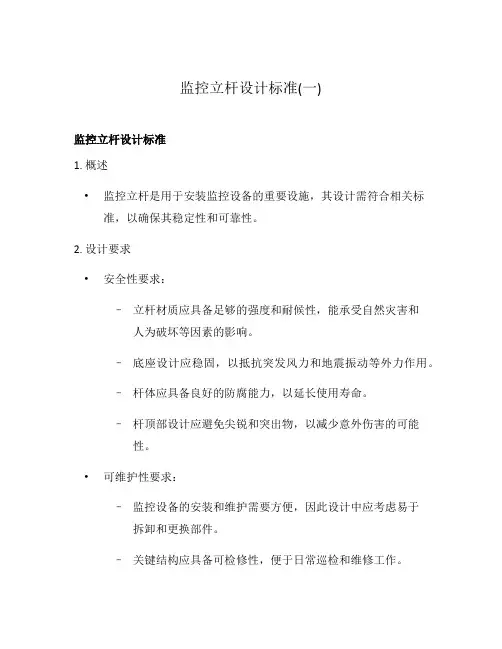

监控立杆设计标准(一)
监控立杆设计标准(一)监控立杆设计标准1. 概述•监控立杆是用于安装监控设备的重要设施，其设计需符合相关标准，以确保其稳定性和可靠性。
2. 设计要求•安全性要求：–立杆材质应具备足够的强度和耐候性，能承受自然灾害和人为破坏等因素的影响。
–底座设计应稳固，以抵抗突发风力和地震振动等外力作用。
–杆体应具备良好的防腐能力，以延长使用寿命。
–杆顶部设计应避免尖锐和突出物，以减少意外伤害的可能性。
•可维护性要求：–监控设备的安装和维护需要方便，因此设计中应考虑易于拆卸和更换部件。
–关键结构应具备可检修性，便于日常巡检和维修工作。
–底座和立杆连接处应设计可调整和固定的结构，以适应地面高度差异。
•美观性要求：–监控立杆是城市道路景观的一部分，因此需要与周围环境协调一致，符合城市美观的要求。
–杆体颜色应与周围建筑和环境相配合，避免产生视觉冲突。
•环境友好性要求：–立杆材质应符合环保要求，尽量选择可回收利用的材料。
–制造过程中应注意减少废弃物的产生，降低环境污染。
3. 设计标准•国家建筑标准《公路信号灯监控立杆设计标准》（CJJ/T 为监控立杆的设计提供了详细要求和技术规范。
•本标准涵盖了立杆的材料选用、结构设计、安装要求、质量检验等方面的内容，以保障其安全和可靠性。
•设计人员在进行监控立杆设计时，应参考并遵守该标准的规定，确保设计方案符合相关要求，并在实际施工过程中进行监控和验收。
4. 小结•监控立杆设计标准的制定，旨在提高立杆的安全性、可维护性和美观性，以及降低对环境的影响。
•遵守相关标准，在设计和施工过程中严格控制质量，可以有效提高监控立杆的使用寿命和性能，为城市安全监控系统的建设和运行提供强有力的保障。
以上是关于监控立杆设计标准的相关介绍，希望能对读者有所帮助。
监控立杆国家标准规范
监控立杆国家标准规范监控立杆是指在监控摄像头前方设置的立杆，用于固定和支撑监控设备，以便实现监控目标的有效拍摄和录像。
为了确保监控立杆的质量和使用效果，国家制定了监控立杆的国家标准规范，以下是对此规范的详细介绍。
一、立杆选材与尺寸1.1 立杆选用的材料应符合国家标准的要求，具有足够的强度和耐腐蚀性，确保立杆的使用寿命和稳定性。
1.2 立杆的尺寸应根据实际情况进行设计和确定，包括立杆的高度、直径、壁厚等，以确保立杆能够稳固地支撑监控设备，并适应各类天气条件的影响。
二、立杆的结构设计2.1 立杆应采用圆柱形状，并且具备足够的刚性和稳定性，以抵御外界环境因素的影响。
立杆的底部应有合适的加固措施，确保塌倒和摇晃的风险最小化。
2.2 立杆的顶部应设置合适的安装接口，以便安装监控摄像头和调整其方向。
同时，立杆上应设置合适的防护措施，避免恶意破坏和非法占用。
三、立杆的安装固定3.1 立杆的安装应遵循国家相关的规范和标准，确保立杆与地面的连接稳固可靠。
安装时应使用合适的固定件和连接件，并进行必要的加固工作。
3.2 立杆与地面的接触部分应设置防腐措施，以延长立杆的使用寿命，并减少腐蚀对立杆稳定性的影响。
四、立杆的维护与检修4.1 立杆应定期进行维护和检修，以确保其正常使用。
维护包括对立杆表面进行清洁和防锈处理，检修包括对立杆结构的完整性和稳定性进行检查。
4.2 立杆维护和检修时应采取相应的安全措施，避免发生事故。
维护和检修工作人员应具备相关的专业知识和经验，以确保工作的安全和有效进行。
五、立杆的使用环境要求5.1 立杆应根据具体的使用环境进行设计和选择。
例如，对于海滨地区或高山地区，立杆应具备耐腐蚀和抗风能力更强的特点。
5.2 立杆的使用环境应保持良好的通风和光照条件，并采取防雷措施，避免因雷电等天气原因造成的损坏和事故。
综上所述，监控立杆的国家标准规范主要包括选材与尺寸、结构设计、安装固定、维护与检修以及使用环境要求等方面。

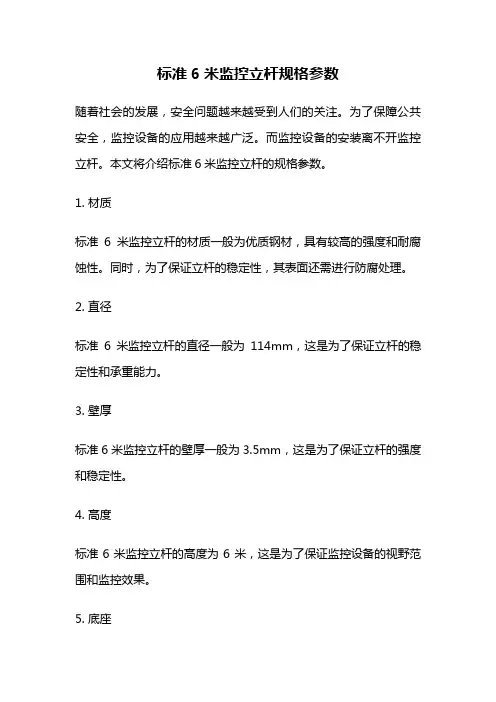

标准6米监控立杆规格参数
标准6米监控立杆规格参数
随着社会的发展，安全问题越来越受到人们的关注。
为了保障公共安全，监控设备的应用越来越广泛。
而监控设备的安装离不开监控立杆。
本文将介绍标准6米监控立杆的规格参数。
1. 材质
标准6米监控立杆的材质一般为优质钢材，具有较高的强度和耐腐蚀性。
同时，为了保证立杆的稳定性，其表面还需进行防腐处理。
2. 直径
标准6米监控立杆的直径一般为114mm，这是为了保证立杆的稳定性和承重能力。
3. 壁厚
标准6米监控立杆的壁厚一般为3.5mm，这是为了保证立杆的强度和稳定性。
4. 高度
标准6米监控立杆的高度为6米，这是为了保证监控设备的视野范围和监控效果。
5. 底座
标准6米监控立杆的底座一般为四角底座，这是为了保证立杆的稳定性和承重能力。
同时，底座还需进行防腐处理，以延长立杆的使用寿命。
6. 安装方式
标准6米监控立杆的安装方式一般为地埋式安装，这是为了保证立杆的稳定性和安全性。
在安装时，需要将立杆埋入地下一定深度，并进行固定，以保证立杆的稳定性。
7. 配件
标准6米监控立杆的配件一般包括立杆顶部的安装板、螺栓、螺母等，这些配件可以方便地安装监控设备，并保证设备的稳定性和安全性。
标准6米监控立杆的规格参数包括材质、直径、壁厚、高度、底座、安装方式和配件等。
这些参数的合理设计和选择，可以保证立杆的稳定性、承重能力和安全性，从而保障监控设备的正常运行和公共安全。
监控立杆基础标准
监控立杆基础标准监控立杆基础标准是指在建筑工程中，用于支撑监控设备的立杆基础的相关标准和要求。
监控设备在现代社会中扮演着重要的角色，它们可以用于监测建筑物的结构安全、环境变化等情况，因此其安装基础必须符合一定的标准，以确保设备的稳定性和可靠性。
本文将对监控立杆基础的标准进行详细介绍，以期为相关工程人员提供参考和指导。
首先，监控立杆基础的选址和布置需要符合相关规范要求。
选址应远离地下管线、电力设施等，避免对设备的正常使用造成影响。
布置时应考虑设备的使用范围和周围环境，确保设备能够发挥最佳效果。
其次，监控立杆基础的材料选择和施工要求也是至关重要的。
基础材料应选择优质混凝土，其配合比和强度等参数需符合相关标准。
施工时应保证基础的平整度和垂直度，避免因施工质量不达标而影响设备的使用效果。
另外，监控立杆基础的尺寸和固定方式也需要严格按照标准要求进行设计和施工。
基础的尺寸应根据设备的重量和使用环境等因素进行合理确定，以确保设备在使用过程中不会出现倾斜或不稳定的情况。
固定方式应选用可靠的螺栓连接或焊接等方式，确保设备与基础之间的连接牢固可靠。
最后，对监控立杆基础的验收和使用过程中的维护保养也是不可忽视的。
在基础施工完成后，需要进行验收和测试，确保基础符合相关标准要求。
在设备投入使用后，需要定期对基础进行检查和维护，及时发现并处理可能存在的问题，以确保设备的正常使用。
总之，监控立杆基础标准的制定和执行对于保障监控设备的稳定性和可靠性至关重要。
相关工程人员在进行基础设计和施工时，应严格按照相关标准要求进行，确保基础的质量和可靠性。
只有如此，才能保证监控设备能够发挥最佳效果，为建筑工程的安全和稳定提供有力保障。
监控立杆基础国家标准
监控立杆基础国家标准引言随着社会的进步和科技的发展，监控技术在现代社会中得到了广泛应用。
为了确保监控设备能够稳定安全地工作，监控系统的立杆基础需要遵循相应的国家标准。
本文将介绍监控立杆基础的国家标准，并对其中的要点进行详细解释。
1. 标准编号监控立杆基础的国家标准编号为：GB/T 28147-2011。
2. 标准范围该标准适用于城市道路、建筑物等公共场所安装的监控立杆基础。
3. 术语定义在本标准中，以下术语的定义适用：•监控立杆：指供监控设备安装的立杆结构。
•基础：指监控立杆的下部结构，用于固定立杆并分散载荷到地基。
4. 预制立杆基础4.1 材料预制立杆基础的材料应符合以下要求：•预制混凝土标号不低于C25；•钢筋应符合设计要求。
4.2 设计要求预制立杆基础的设计要求应包括以下内容：•承载能力计算；•施工加固方式。
4.3 施工要求预制立杆基础的施工要求应包括以下内容：•施工前需要进行地面处理，确保基础底部水平；•预制立杆基础应符合相应的尺寸和质量要求；•基础与立杆之间应设置合适的连接方式。
5. 现浇立杆基础5.1 材料现浇立杆基础的砼材料应符合以下要求：•砼标号不低于C30；•钢筋应符合设计要求。
5.2 设计要求现浇立杆基础的设计要求应包括以下内容：•考虑基础的承载能力和稳定性；•考虑基础与立杆之间的连接方式。
5.3 施工要求现浇立杆基础的施工要求应包括以下内容：•基础的施工过程中，应按设计要求进行钢筋布置和混凝土浇筑；•混凝土浇筑完成后，应及时进行养护。
6. 接地立杆基础的接地应符合相关电气安全标准要求，确保设备安全可靠地工作。
7. 结束语本文介绍了监控立杆基础的国家标准GB/T 28147-2011，包括预制立杆基础和现浇立杆基础的材料、设计要求和施工要求等内容。
遵守相应的国家标准，能够确保监控立杆基础的安全稳定，进而提高整个监控系统的工作效果和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控立杆标准文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
室外监控立杆制作及基础预置件要求
1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；
2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；
4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；
5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）
×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于。
8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
焊接材料
1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。
焊缝区咬肉深度不允许超过，累计总长不得超过焊缝总长的10%。
焊缝宽度小于20mm，焊角余高为~，角焊缝的焊角高度应为6mm~8mm，焊角尺寸不允许小于设计尺寸。
2、防腐处理采用热浸锌，在进行防腐处理前，应对钢构件进行有效的除锈，热浸锌厚度不小于85um，锌层应均匀，用硫酸铜液作浸蚀试验时，4次以上不露铁，锌层应与金属本体结合牢固，经锤击试验，锌层不剥离，不凸起。
浸锌完毕后应进行钝化处理，并且48h盐雾试验合格。
每100 m杆，其轴线测量的直线度误差不超过‰，杆全长直线误差不超过1‰。
监控立杆的预埋件基础施工
1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；
2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
3、每一根金属立杆都必须接地，其接地电阻小于４欧；各立杆基础具体数据视现场施工需要为准。
路口窨井施工
1、道路监控立杆一般只要求使用小规格窨井，为了设备安装方便窨井宜设置在监控杆附近；当地下水位不高时，窨井井底只铺砾石（沙子）垫层，以便雨天在窨井中积水渗入地下，但井壁下则须有混凝土基础垫层，井壁粉水泥沙浆；当地下水位很高时，窨井井底加一层10CM的混凝土垫层，井壁和井底要粉刷防水沙浆；
2、净尺寸500×500×600（长×宽×高），采用Mu10砖M5水泥沙浆240厚砌筑，盖板用双向配置C20砼预制板厚为60厚，标高同人行道面或绿化带，板面须光滑，设提孔，按国标制作盖板。
各窨井土建具体数据视现场施工需要为准。
