康明斯550KW柴油发电机组配置及技术参数
CUMMINS康明斯系列柴油发电机组参数
销售热线：137********（李辰）华动牌CUMMINS（康明斯）系列柴油发电机组：华东动力CUMMINS（康明斯）系列机组选用康明斯发动机。
华动与康明斯的合作已有近十年的历程，高可靠性，低使用成本的华动康明斯系列机组，赢得了如军队、交通工程系统、工矿企业等行业用户的钟爱。
康明斯公司创建于1919年，总部位于美国印第安纳州哥伦布市。
康明斯公司在全球137个国家和地区拥有680多家分销商，5000多个服务网点遍布世界各地，作为中国发动机行业最大的外国投资者，康明斯在中国拥有重庆康明斯发动机有限公司（生产M、N和K系列柴油机）及东风康明斯发动机有限公司（生产B、C和L系列柴油机）等制造企业，并以康明斯全球统一的质量标准生产。
通过华动及康明斯公司遍布全国的服务网，为用户提供了最快捷的服务保障。
华动牌柴油发电机组发电机采用英国独资无锡新时代斯坦福发电机和华动牌发电机英国独资无锡新时代斯坦福发电机简介：总部设在英国的新时代国际有限公司是世界交流发电机技术先导和首屈一指的生产商，交流4级5KW—3000KW发电机在世界市场上占有30%以上份额，在英国、印度、美国、印度尼西亚及中国的无锡设有生产厂，斯坦福交流发电机是在国际标准ISO9001要求中按多种国际认可标准完成。
斯坦福电机具有以下几点优越性能：1、四级无刷自励式、防滴漏结构（IP22防护等级）。
H级绝缘，为发电机在恶劣环境中运行提供保障。
2、定子是2/3节距绕制，能有效抑制输出电压的波形畸变，及减少磁场发热。
3、转子装配前经过动平衡，完美的阻尼器绕组帮助减少非恒定负荷下的电压偏差和热量。
4、励磁机转子的输出功率通过三相全波桥式整流器输给主机转子，该整流器由一浪涌抑制器保护，以免由诸如短路或者并联时相位失步而引起的冲击造成损坏。
5、自动电压调节器（AVR）具有保护发动机的自动减荷特性，允许一次性向发电机施加全载，稳态电压调整率可实现±0.5或±1%若选择永磁发电机励磁（PMG）系统，发电机具有输高电动机起动能力并对由非线性负载（如可控硅直流发动机、UPS等）产生的主机定子输出电压波形变具有抗扰性。
重庆康明斯柴油发电机参数表
FCG450 450 400 KTA19-G4 6L 159 159 18.9 14.5∶1 10Kpa 无辅助/7℃ 增压中冷 121 107 82 57 30 50 38 32
FCG505 505 450
FCG528
FCG550 550 500 KTAA19-G6A 6L 159 159 18.9 13.0∶1 10Kpa 增压中冷 149.5 127.8 95.2 63.9 35 50 38 32 121℃ 强制水冷 30 30 PT直喷 13.3 26.7 22 750 2054 584 13.3 26.7 22 750 2054 584
FCG66 66 60 6BT5.9-G2 6L
FCG88 88 80
FCG100 100 90 6BTA5.9-G2 6L 102 120 5.9 16.5∶1 10Kpa 无辅助/-12℃ 涡轮增压
FCG120 120 110 6BTAA5.9-G 6L 102 120 5.9 16.5:1 10Kpa 无辅助/-12℃ 增压,空空中冷
发电机组型号 40℃环境功率 发动机型号 结构 缸径 行程 排量 压缩比 排气背压 最低冷启动温度 吸气方式 100%负载燃油消耗 备用Kwe 常用Kwe
FCG22 22 20 4BT3.9G2 4L mm mm L
FCG33 33 30 4BT3.9G2 450 50 45 4BTA3.9G2 4L
0.24L/hr 0.24L/hr 121℃ 121℃ 强制水冷 强制水冷 带散热器/60.6L 带HX/49.2 5L/s PT直喷 PT直喷 13.5 13.5 27.1 27.1 22/8.5 22/8.5 418 425 375 395 1090 1126 980 1047 499 563 485 550 6550 6550
550kw玉柴柴油发电机组型号技术参数
550kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ550YC
机组功率（kw）550最大输出电流（A）990
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)195
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）3600*1500*1900重量（kg）3800
550kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC6TD900-D31
柴油机品牌广西玉柴柴油机功率（kw）665
冷却方式闭式水冷却启动方式24V直流电启动
气缸数6缸径行程（mm）152*180
气缸排列方式直列供油方式直喷
550kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-550
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压更多玉柴柴油发电机组请关注翼中动力。
柴油发电机组技术参数说明
柴油发电机组技术参数说明以下是柴油发电机组的技术参数说明：1.额定功率：柴油发电机组的额定功率是指在标准条件下，发电机组能够持续运行的最大功率。
通常以千瓦（KW）为单位进行表示。
额定功率直接影响着发电机组的输出能力，需要根据实际用电负荷来选择合适的额定功率。
2.额定电压：柴油发电机组的额定电压是指在额定功率下，发电机组所输出的电压。
常见的额定电压有220V、380V、400V等。
3.频率：柴油发电机组的频率是指发电机组所输出的电能的频率，通常以赫兹（HZ）为单位进行表示。
常见的频率有50HZ和60HZ，根据不同地区的电网标准而定。
4.相数：柴油发电机组的相数是指发电机组输出的电能的相数。
单相电能是指只有一个相的电能，常用于小功率设备。
三相电能是指有三个相的电能，常用于中大功率设备。
根据实际用电设备的要求，选择合适的相数。
5.功率因素：柴油发电机组的功率因素是指发电机组输出功率与视在功率之比。
视在功率是指发电机组输出的电流与电压的乘积，通常以千伏安（KVA）为单位进行表示。
功率因素影响着发电机组的电动机负载能力和发电效率，一般要求功率因素在0.8以上。
6.耗油率：柴油发电机组的耗油率是指发电机组每小时消耗的柴油的量。
耗油率直接影响着柴油发电机组的运行成本和使用效率，一般需要选择低耗油率的发电机组。
7.噪音：柴油发电机组的噪音是指运行时产生的噪音水平。
噪音是使用柴油发电机组时的一个重要考虑因素，特别是在住宅、商业办公楼等需要保持安静环境的场合。
8.冷却方式：柴油发电机组的冷却方式是指发电机组散热的方式。
常见的冷却方式有空冷和水冷两种。
空冷通常适用于小功率发电机组，水冷适用于大功率发电机组。
以上是柴油发电机组的一些常见的技术参数说明。
根据实际使用需求，选择合适的柴油发电机组，可以保证其稳定运行和高效节能。
在选择柴油发电机组时，需考虑到电压、频率、相数、额定功率、耗油率和噪音等因素，以满足实际的用电需求。

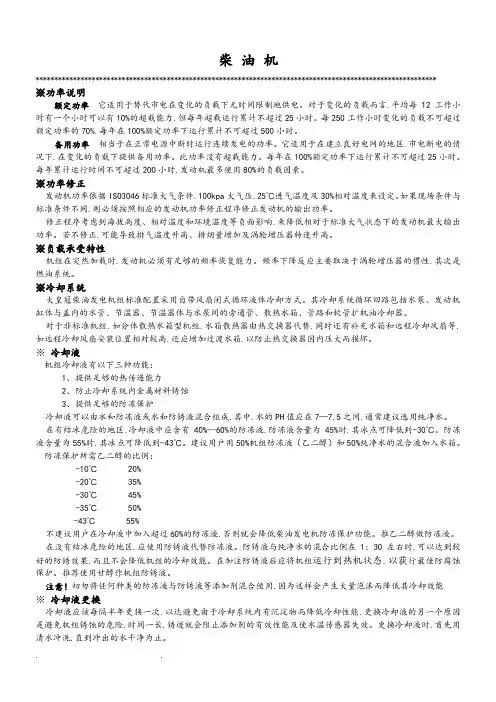

柴油发电机组技术参数说明
柴油机***********************************************************************************************************※功率说明额定功率它适用于替代市电在变化的负载下无时间限制地供电。
对于变化的负载而言.平均每12工作小时有一个小时可以有10%的超载能力.但每年超载运行累计不超过25小时。
每250工作小时变化的负载不可超过额定功率的70%.每年在100%额定功率下运行累计不可超过500小时。
备用功率相当于在正常电源中断时运行连续发电的功率。
它适用于在建立良好电网的地区.市电断电的情况下.在变化的负载下提供备用功率。
此功率没有超载能力。
每年在100%额定功率下运行累计不可超过25小时。
每年累计运行时间不可超过200小时.发动机最多使用80%的负载因素。
※功率修正发动机功率依据ISO3046标准大气条件.100kpa大气压.25℃进气温度及30%相对温度来设定。
如果现场条件与标准条件不同.则必须按照相应的发动机功率修正程序修正发动机的输出功率。
修正程序考虑到海拔高度、相对温度和环境温度等负面影响.来降低相对于标准大气状态下的发动机最大输出功率。
若不修正.可能导致排气温度升高、排烟量增加及涡轮增压器转速升高。
※负载承受特性机组在突然加载时.发动机必须有足够的频率恢复能力。
频率下降反应主要取决于涡轮增压器的惯性.其次是燃油系统。
※冷却系统大皇冠柴油发电机组标准配置采用自带风扇闭式循环液体冷却方式。
其冷却系统循环回路包括水泵、发动机缸体与盖内的水管、节温器、节温器体与水泵间的旁通管、散热水箱、管路和软管扩机油冷却器。
对于非标准机组.如分体散热水箱型机组.水箱散热器由热交换器代替.同时还有补充水箱和远程冷却风扇等.如远程冷却风扇安装位置相对较高.还应增加过渡水箱.以防止热交换器因内压大而损坏。
※冷却液机组冷却液有以下三种功能：1、提供足够的热传递能力2、防止冷却系统内金属材料锈蚀3、提供足够的防冻保护冷却液可以由水和防冻液或水和防锈液混合组成.其中.水的PH值应在7—7.5之间.通常建议选用纯净水。
最新500kw发电机组参数
发电机功率（KW）
500
稳态电压调整率
≤±1.0%
电压控制方式
AVR(SMAVC6307)
过载能力
1.5倍2分钟
短路能力
3倍2秒钟
冷却方式
自冷式
转子型式
凸极式
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
500kw发电机组参数
公司资质
500KW发电机组
►1、重庆康明斯 KTAA19-G6/550KW
►2、上柴股份 12V135BZLD1/555KW 12V135BZLD2/505KW
重庆康明斯KTAA19-G6
机组技术参数
输出功率（KW) 额定功率（KW 输出容量(KVA) 功率因数 频率(Hz) 输出电压(V) 输出电流(A) 机组尺寸：长*宽*高(mm) 机组净重(kg)
上柴股份 12V135BZLD1
12 V 135x155 16 16.5:1 82-93
10 闭式循环水冷
20.8
柴油机功率（KW）
550
额定转速（RPM)
1500
燃油规格、等级
中国0#（轻柴油）
燃油消耗率（ml/kw)
208
润滑油规格、等级
API-CD级以上
润滑油总容量（L)
57.4
最高润滑油温度（℃）
发电机功率（KW）
500
稳态电压调整率
≤±1.0%
电压控制方式
AVR(SMAVC6307)
过载能力
1.5倍2分钟
短路能力
3倍2秒钟
冷却方式
自冷式
转子型式
凸极式
上柴股份12V135BZLD1/550KW
机组技术参数
康明斯550KW柴油发电机组配置及技术参数
康明斯550KW柴油发电机组配置及技术参数配置：康明斯动力配无刷“百发”电机使用条件：海拔高度不超过2500米时，不降低功率。
环境温度：-25～+50℃室内使用通风条件良好无化学腐蚀性气体和无导电尘埃的场所一、康明斯BF-K550柴油发电机组基本配置：1.康明斯水冷柴油机2.24V直流电启动马达和充电发电机3.电子调速器4.单轴承发电机，级别H5.标准电压400/230V，50HZ6.励磁机/电压调整扭矩匹配7.燃油滤清器和机油滤清器、油水分离器8.机油放油阀9.常载空气滤清器10.附件提供消音器（9分贝）11.随机安装启动电池12.标准配置自动化数字控制系统※数字控制发动机转速※数字电压调节※模拟和数字交流输出仪表显示※电池监测系统※智能启动控制系统※先进的服务能力※网络通信功能13.底座与发动机和发电机之间采用减震连接14.操作保养手册15.标准配置标签二、发动机规格：1.康明斯KTA19-G6A发动机2.直列直接喷射3.缸数：6缸4.柴油机类型：水冷、四冲程5.吸气方式：涡轮增压、中冷6.结构特点：每缸两阀，铸缸曲轴，连杆，铸铁机体7.启动系统：24VCD负极接地、充电发电机额定电流35安培、在环境温度零度时的启动电流450安培8.燃油系统：24VCD停油电磁阀：燃油泵配旋装滤清器、燃油泵配机械调速器、配双层燃油管线和接头、标准油水分离器9.滤清器:干式空气配阻力指示器、旋装全流机油滤清器10.冷却系统:标准50度水箱、油冷器、放水阀三、发电机规格1.标定功率：550KW2.额定电流：990A3.额定频率：50HZ4.额定电压：400/2305.额定转速：1500/min6.功率因数：0.87.传动方式：高弹性柔驱动器8.励磁方式：无刷励磁9.防坠物设计10.H级绝缘，防护等级IP2211.IC 01冷却系统12.交流励磁机和旋转整流单元13.定子绕组带环氧涂层14.转子和励磁机绕阻采用绝缘油和防酸处理15.转子按照BS5625进行动平衡试验，结果满足2.5级免维护轴承16.励磁机绕阻经过防潮、防油、防酸三重处理17.输出绕组采用2/3节距绕制，有效改善谐波和并联特性四、机组技术参数1.机组型号：BF-K5502.额定功率：550KW3.额定电流：990A4.额定频率：50HZ5.额定电压：400/2306.额定转速：1500/min7.启动方式：电启动8.接线方式：三相四线9.发动机型号：KTA19-G6A10.缸数：6缸11.发动机形式：直列12.调速器类型：电子调速13.进气和冷却：增压14.缸径：159×15915.排气量：18.9L16.启动最低温度：无辅助启动设备/-4℃17.发动机净输出-常用：550KW18.发动机净输出-备用：610KW19.耗油：常用每小时180g/kw.20.机油容量：38L21.冷却液容量：90L22.排气温度460℃23.排气流量：493㎡/min24.最小进风面积：2.35㎡25.最小排风面积：2.15㎡26.尺寸(C*W*H)：3750×1980×236027.净重：4000㎏五、随机附件1.柴油机随机配件2.蓄电池2只3.消声器1套4.柴油机使用说明书1套5.发电机说明书1套。
康明斯500KW柴油发电机组型号KTAA19G6A技术规格参数资料
重庆康明斯500KW柴油发电机组技术规格参数资料翼中电站康明斯500KW柴油发电机组主要电气性能指标：
翼中电站康明斯500KW柴油发电机组说明：
1.翼中电站常规机组指电压400V，频率50Hz，保护型机组。
2.上述机组可根据用户需要，做成保护型手动并车、自动并车、自启动、自启动自切换等功能。
翼中电站康明斯系列柴油发电机组
翼中电站系列机组采用翼中康明斯系列电站柴油机作为动力，选配马拉松或麦格特系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。
质量保证：所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528（国标GB2820-97）进行生产和检测的厂家之一，翼中电站机组产品均已通过ISO9001国际质量体系认证，翼中电站机组平均无故障工作时间均超过2000小时，可确保满足客户的各种使用要求。
保修期：翼中电站柴油发电机组自交货之日起计算，一年或1000工作小时（以先到为准），一切因产品本身质量问题或原材料选用不当而致的机组故障，均由翼中电站负责。
美国康明斯500KW柴油发电机组主要技术数据
*以上参数仅供参考，如有更改恕不另行通知。
所有权归上海翼中电站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
康明斯550KW柴油发电机组配置及技术参数
配置：康明斯动力配无刷“百发”电机
使用条件：
海拔高度不超过2500米时，不降低功率。
环境温度：-25～+50℃
室内使用通风条件良好
无化学腐蚀性气体和无导电尘埃的场所
一、康明斯BF-K550柴油发电机组基本配置：
1.康明斯水冷柴油机
2.24V直流电启动马达和充电发电机
3.电子调速器
4.单轴承发电机，级别H
5.标准电压400/230V，50HZ
6.励磁机/电压调整扭矩匹配
7.燃油滤清器和机油滤清器、油水分离器
8.机油放油阀
9.常载空气滤清器
10.附件提供消音器（9分贝）
11.随机安装启动电池
12.标准配置自动化数字控制系统
※数字控制发动机转速
※数字电压调节
※模拟和数字交流输出仪表显示
※电池监测系统
※智能启动控制系统
※先进的服务能力
※网络通信功能
13.底座与发动机和发电机之间采用减震连接
14.操作保养手册
15.标准配置标签
二、发动机规格：
1.康明斯KTA19-G6A发动机
2.直列直接喷射
3.缸数：6缸
4.柴油机类型：水冷、四冲程
5.吸气方式：涡轮增压、中冷
6.结构特点：每缸两阀，铸缸曲轴，连杆，铸铁机体
7.启动系统：24VCD负极接地、充电发电机额定电流35安培、在环境温度零度时的启动电流450安培
8.燃油系统：24VCD停油电磁阀：燃油泵配旋装滤清器、燃油泵配机械调速器、配双层燃油管线和接头、标准油水分离器
9.滤清器:干式空气配阻力指示器、旋装全流机油滤清器
10.冷却系统:标准50度水箱、油冷器、放水阀
三、发电机规格
1.标定功率：550KW
2.额定电流：990A
3.额定频率：50HZ
4.额定电压：400/230
5.额定转速：1500/min
6.功率因数：0.8
7.传动方式：高弹性柔驱动器
8.励磁方式：无刷励磁
9.防坠物设计
10.H级绝缘，防护等级IP22
11.IC 01冷却系统
12.交流励磁机和旋转整流单元
13.定子绕组带环氧涂层
14.转子和励磁机绕阻采用绝缘油和防酸处理
15.转子按照BS5625进行动平衡试验，结果满足2.5级免维护轴承
16.励磁机绕阻经过防潮、防油、防酸三重处理
17.输出绕组采用2/3节距绕制，有效改善谐波和并联特性
四、机组技术参数
1.机组型号：BF-K550
2.额定功率：550KW
3.额定电流：990A
4.额定频率：50HZ
5.额定电压：400/230
6.额定转速：1500/min
7.启动方式：电启动
8.接线方式：三相四线
9.发动机型号：KTA19-G6A
10.缸数：6缸
11.发动机形式：直列
12.调速器类型：电子调速
13.进气和冷却：增压
14.缸径：159×159
15.排气量：18.9L
16.启动最低温度：无辅助启动设备/-4℃
17.发动机净输出-常用：550KW
18.发动机净输出-备用：610KW
19.耗油：常用每小时180g/kw.
20.机油容量：38L
21.冷却液容量：90L
22.排气温度460℃
23.排气流量：493㎡/min
24.最小进风面积：2.35㎡
25.最小排风面积：2.15㎡
26.尺寸(C*W*H)：3750×1980×2360
27.净重：4000㎏
五、随机附件
1.柴油机随机配件
2.蓄电池2只
3.消声器1套
4.柴油机使用说明书1套
5.发电机说明书1套。
