工作接地、防雷接地和保护接地的作用及接地安全要求——李银斌
保护接地与工作接地的概念
保护接地与工作接地的概念嘿，朋友！咱们今天来聊聊保护接地和工作接地这俩概念。
你知道吗，电这玩意儿，看不见摸不着，却像个调皮的小精灵，要是不小心没管着它，那可就容易出乱子。
这时候，保护接地和工作接地就像是两个忠诚的卫士，守护着咱们用电的安全和稳定。
先来说说保护接地。
这就好比是给电器设备穿上了一层“防护服”。
你想想，要是电器设备漏电了，那电流就像个小恶魔，到处乱窜，多危险呐！这时候保护接地就发挥作用啦，它能把这些危险的电流引到大地这个“大怀抱”里去，让咱们不被电到。
比如说家里的电冰箱、洗衣机，如果外壳带电了，有了保护接地，就能避免咱们不小心碰到外壳时被电得“一哆嗦”。
这是不是很神奇？再讲讲工作接地。
它呀，就像是电路中的“定海神针”。
在电力系统中，为了让各种设备能正常运行，就得有个稳定的参考电位，这就是工作接地的功劳啦。
好比是一个团队里的主心骨，有它在，大家心里就有底，工作就能有条不紊地进行。
比如变压器中性点的接地，就能保证三相电压的平衡，让电力传输稳稳当当的。
保护接地和工作接地虽然都和接地有关，但它们的作用可大不一样。
就像一双鞋子的左右脚，虽然都是脚的一部分，但是分工不同，少了哪只都不行。
你说，要是没有保护接地，咱们用电的时候得多提心吊胆呀，说不定哪天就被电个“外焦里嫩”。
要是没有工作接地，那电力系统岂不是乱了套，一会儿电压高，一会儿电压低，电器都得被折腾坏。
所以呀，了解保护接地和工作接地的概念可太重要啦！这能让咱们更好地用电，更安全地享受电带来的便利。
可别小看这两个概念，它们可是默默守护着咱们生活中的光明和便利呢！总之，保护接地保障咱们的人身安全，工作接地保证电力系统的稳定运行，它们都是咱们生活中不可或缺的好帮手。
保护接地和工作接地

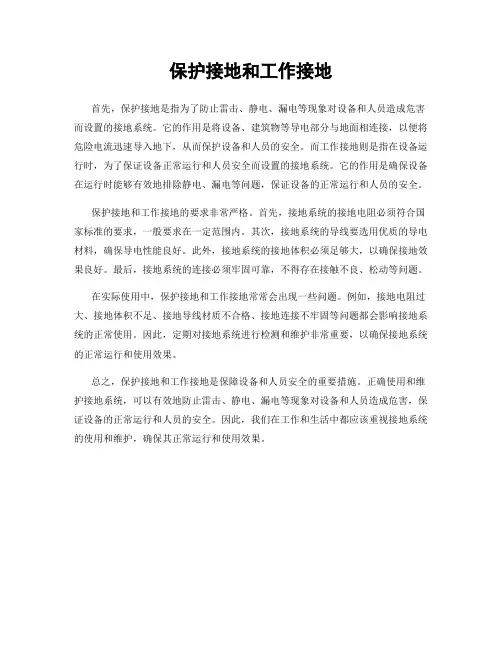

保护接地和工作接地
首先，保护接地是指为了防止雷击、静电、漏电等现象对设备和人员造成危害而设置的接地系统。
它的作用是将设备、建筑物等导电部分与地面相连接，以便将危险电流迅速导入地下，从而保护设备和人员的安全。
而工作接地则是指在设备运行时，为了保证设备正常运行和人员安全而设置的接地系统。
它的作用是确保设备在运行时能够有效地排除静电、漏电等问题，保证设备的正常运行和人员的安全。
保护接地和工作接地的要求非常严格。
首先，接地系统的接地电阻必须符合国家标准的要求，一般要求在一定范围内。
其次，接地系统的导线要选用优质的导电材料，确保导电性能良好。
此外，接地系统的接地体积必须足够大，以确保接地效果良好。
最后，接地系统的连接必须牢固可靠，不得存在接触不良、松动等问题。
在实际使用中，保护接地和工作接地常常会出现一些问题。
例如，接地电阻过大、接地体积不足、接地导线材质不合格、接地连接不牢固等问题都会影响接地系统的正常使用。
因此，定期对接地系统进行检测和维护非常重要，以确保接地系统的正常运行和使用效果。
总之，保护接地和工作接地是保障设备和人员安全的重要措施。
正确使用和维护接地系统，可以有效地防止雷击、静电、漏电等现象对设备和人员造成危害，保证设备的正常运行和人员的安全。
因此，我们在工作和生活中都应该重视接地系统的使用和维护，确保其正常运行和使用效果。
【解惑】工作接地、防雷接地、保护接地傻傻分不清楚？
【解惑】工作接地、防雷接地、保护接地傻傻分不清楚？接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。
可以分为工作接地、防雷接地和保护接地。
一、工作接地工作接地网示意图工作接地就是由电力系统运行需要而设置的（如中性点接地），因此在正常情况下就会有电流长期流过接地电极，但是只是几安培到几十安培的不平衡电流。
在系统发生接地故障时，会有上千安培的工作电流流过接地电极，然而该电流会被继电保护装置在0.05~0.1s内切除，即使是后备保护，动作一般也在1s以内。
二、防雷接地防雷接地是受到雷电袭击（直击、感应或线路引入）时，为防止造成损害的接地系统。
常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。
三、保护接地保护接地是为了防止设备因绝缘损坏带电而危及人身安全所设的接地，如电力设备的金属外壳、钢筋混凝土杆和金属杆塔。
保护接地只是在设备绝缘损坏的情况下才会有电流流过，其值可以在较大范围内变动。
四、接地安全要求（1）单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于400单台容量不超过100kVA。
或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10Ω，在土壤电阻率大于1000Ω·m的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到30Ω。
（2）TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Q。
在工作接地电阻值允许达到10Q的电力系统中，所有重复接地的等效电阻值不应大于10Q。
（3）在TN系统中，严禁将单独敷设的工作零线再做重复接地。
施工现场接地与防雷安全要求
施工现场接地与防雷安全要求施工现场的接地与防雷安全是建筑工地施工过程中必不可少的一环。
合理的接地与防雷安全措施可以有效地保护施工现场的人员和设备，预防雷击事故和电流泄漏，确保工地施工的顺利进行。
本文将从接地与防雷安全的意义、施工现场接地要求和防雷安全措施等方面进行详细介绍。
一、接地与防雷安全的意义1. 电气设备接地的意义：电气设备接地是指将设备的金属外壳或与电源连接的线路等部分通过导线连接到地面，使之与地面保持低电位。
通过接地可以将设备故障电流迅速引导到地下，预防触电事故的发生，保护人身安全。
2. 防雷安全的意义：防雷安全是指采取一系列措施，预防和减轻雷电对建筑物和设备的破坏和危害。
合理的防雷措施可以保护建筑物和设备免受雷击的危害，减少人员伤亡和财产损失。
二、施工现场接地要求1. 施工现场的总体接地要求：施工现场应建立完善的接地系统，确保设备的整体接地良好，以减少人员触电的风险。
接地系统应满足国家和行业的相关标准要求。
2. 施工设备的接地要求：施工现场的各种设备应进行接地，包括发电机、配电箱、电焊机等。
接地线应选用导电良好、耐腐蚀的铜线，并通过专用接地装置将设备接地。
接地导线的截面积应根据设备的功率和环境条件进行合理设计。
3. 工地地网的接地要求：施工现场应建立地网系统，将所有可导电的结构物和设备进行接地。
地网的接地导线应埋设在地下，导线的截面积应根据地网系统的设计要求进行确定。
地网系统应与施工现场的总接地系统相连，提供一条良好的接地路径。
4. 施工设备的绝缘和保护接地要求：施工设备的金属外壳应进行绝缘处理，以防止漏电事故的发生。
同时，还应建立可靠的保护接地系统，将设备接地，以提高安全性能。
三、防雷安全措施1. 建立防雷接地系统：施工现场应建立防雷接地系统，将建筑物和设备与地下的接地网相连接。
接地系统应根据建筑物和设备的特点进行设计，确保防雷接地效果良好。
2. 安装避雷针和避雷网：对高层建筑和设备进行避雷保护时，应合理设置避雷针和避雷网。
施工现场临时用电接地与防雷安全要求
施工现场临时用电接地与防雷安全要求在施工现场中，临时用电接地和防雷措施是十分关键的安全要求。
本文将介绍施工现场临时用电接地与防雷安全要求，包括接地原理、接地设备和防雷措施。
一、接地原理接地是指将电气设备的金属部分或者有导电路径的部分与地面建立导电连接，以确保安全地导入地下。
接地的主要作用是：1.保护人身安全：接地可以将人体对电流的接触电阻大大降低，减小电击伤害的可能。
2.保护设备安全：通过接地可以将设备上的故障电流迅速引入地下，避免电气设备的过电压和过电流损坏。
3.防止雷电侵害：合理的接地系统可以将雷击的电荷导入地下，减少雷击对设备和人身的伤害。
二、接地设备1. 接地体接地体是建立地面与鲁棒的接地设备之间的电气连接。
一般情况下，接地体要埋入到地下50cm以上，确保与地面的良好接触，并避免受到机械的影响。
接地体可以采用以下几种形式：•深埋式接地极：通过埋入地下几米的接地体，使其能与地壤、岩石等导电性好的介质充分接触，达到较低的接地电阻。
•构筑物接地：通过金属构造物与地下接地导管的连接，实现对建筑物的接地。
•自然接地：利用自然介质（如金属水管和电缆套管等）与大地之间的接触，将介质中的接地电阻降至较低的状态。
2. 接地线接地线是将接地体与电气设备之间建立连接的导线，通常采用低电阻的铜质或铝质导线。
接地线应该选择导电性好、抗氧化和抗腐蚀能力强的材料，并采取合理的敷设方式，避免与其他电气设备或金属构件交叉敷设。
三、防雷措施1. 防雷接地施工现场的防雷工作是很重要的，主要包括雷击接地装置的正确敷设和接地电阻的降低。
合理的防雷接地措施能够有效减少雷电对建筑物及其中的设备的危害。
2. 雷电防护装置雷电防护装置是为了避免雷电冲击电压过大而破坏电气设备的装置。
在施工现场中，可以采用避雷针、接闪器、过电压保护装置等装置。
这些装置能够迅速将过大的雷击冲击电压引入地下，保护电气设备的安全。
四、安全操作要求在施工现场，除了合理设置和使用临时用电接地设备和防雷措施外，还需要注意以下安全操作要求：1.使用合格的电气设备和接地线，避免使用劣质和损坏的设备。
电气自动化中电气接地及电气保护技术分析 宣彬彬
电气自动化中电气接地及电气保护技术分析宣彬彬摘要：防雷接地是一种过电压保护设备的接地，主要作用是防止雷电过电压损害电气设备或人体。
在应用中常见的有避雷针和避雷器的接地等。
工作接地是电力系统的某部位与大地的连接，能够确保电气设备或电力系统正常运行，常见的电力系统的中性点接地。
关键词：电子自动化；电气接地；电气保护电力系统在近年发展迅速，因此对电气设备的要求也越发的提高，将电力系统中的电气设备接地是一种最为原始也是应用最为广泛的安全措施。
电气设备接地技术的发展，对电气设备本身的运行和国家的财产以及人们的人身安全都有着重要的意义。
选择正确合理的电气设备接地技术是电气设备使用前需要完成的重要环节。
本文对电气自动化中电气接地及电气保护技术进行了分析。
1接地类型保护接地是指通过接地线将电气设备的金属外壳与大地进行连接。
若电气设备的绝缘发生损坏，保护接地能够使金属外壳对地电压降低到安全电压范围里，从而防止人体电击事故的发生。
常见的保护接地有：电气设备发的传动装备；照明器具、电压器、电击、移动或手持式用电器具以及其他电器的外壳和金属底座；控制、配电与保护用的台框架；室内、外配电装备的钢筋混凝土构架的钢筋、金属框架以及靠近带电位置的金属门与金属遮拦；交直流电力电缆的框架、电缆的金属保护层、终端盒与接线盒的金属外壳以及穿线的钢管等。
重复接地主要应用于低压配电系统的TN-C系统中，对中性线进行重复接地，若中性线发生故障，无法进行进行接地保护时，重复接地能够防止电击，保护设备不受损坏。
TN-C系统中的重复接地包括：四芯电缆的中性线；架空线路中的适当点与终端；对于大型车间中的中性线，可采用环形布置，同时展开多点重复接地；架空线路或电缆在车间或建筑物的进线位置。
屏蔽接地的主要作用是保护电气设备不受电磁的干扰。
屏蔽接地将电气电磁的干扰引至地下，防止外来电磁对电气设备的进行干扰。
防静电接地是防止静电对设备或人体的损害，常见的有把某些气体或液体的车辆或金属输送管道进行接地。
工作接地和保护接地
工作接地和保护接地
工作接地和保护接地是电气工程中非常重要的概念，它们在电气系统中起着至
关重要的作用。
工作接地是指将电气设备的金属外壳或其他可导电部分通过接地装置连接到大地，以保证设备在正常工作时不会对人体造成危害。
保护接地是指将电气系统中的中性点或其他导电部分通过接地装置连接到大地，以保护设备和人员免受接地故障电压的影响。
本文将对工作接地和保护接地的概念、作用以及相关注意事项进行介绍。
首先，工作接地和保护接地在电气系统中的作用非常重要。
工作接地可以有效
地将设备的金属外壳或其他可导电部分与大地连接，当设备发生漏电或接地故障时，可以迅速将故障电流通过接地导线引入大地，保护人员免受电击伤害。
同时，保护接地可以将系统中的中性点或其他导电部分与大地连接，当系统发生接地故障时，可以迅速将故障电流引入大地，避免对设备和人员造成危害。
其次，工作接地和保护接地需要注意的问题有很多。
首先，接地装置的选择和
安装需要符合相关的标准和规范，接地电阻需要符合规定的要求，确保接地系统的可靠性和安全性。
其次，接地导线的敷设和连接需要符合规范要求，避免接地导线接触不良或连接不牢固导致接地故障。
此外，定期对接地系统进行检测和维护也是非常重要的，及时发现和排除接地故障，确保接地系统的正常运行。
总之，工作接地和保护接地在电气系统中起着至关重要的作用，它们可以有效
地保护设备和人员免受接地故障的影响。
在实际工程中，我们需要重视工作接地和保护接地的设计和施工，确保接地系统的可靠性和安全性。
只有这样，我们才能有效地保障电气系统的安全运行，为人们的生活和生产提供可靠的电力保障。
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线；利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
1、接地种类——常见的接地种类有以下几项重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
2、重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。
保护接地重要应用在中性点不接地的供电系统中。
假如不采纳保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。
假如电气设备采纳了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避开了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能牢靠运行并保证测量和掌控精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是构成防雷措施的一部分，其作用是把雷电流引入大地。
建筑物和电气设备的防雷重要是用避雷器（包括避雷针、避雷带、避雷网和消雷装置等）。
避雷器的一端与被保护设备相接，另一端连接地装置。
当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。
此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课件回顾（思考题）
1. 工作接地的方式有哪几种？
答：工作接地方式有浮地、单点接地、多点接地和混合接地。
2. 什么是保护接地？
答：保护接地，是为防止电气装置的金属外壳、配电装置的构架和 线路杆塔等带电危及人身和设备安全而进行的接地。
3. 防雷接地的作用？
答：（1）防止雷击造成设备损害；（2）防止静电造成设备损害。
2. 防雷接地
防雷接地是受到雷电袭击（直击 、感应或线路引入）时，为防止 造成损害的接地系统。常有信号 （弱电）防雷地和电源（强电） 防雷地之分，区分的原因不仅仅 是因为要求接地电阻不同，而且 在工程实践中信号防雷地常附在 信号独立地上，和电源防雷地分
开建设。
一、概述
防雷接地装置
避雷针 避雷线 避雷带和避雷网
一、概述
工作接地的方式
（ 3 ） 多点接地。多点接地是指设备(或系统)中的各个接地都直接接到距 它最近的接地平面上，以便使接地线的长度为最短，接地平面可以是设备 的底板、专用接地线，也可以是设备的框架。 （ 4 ） 混合接地。混合接地是指对系统的各部分工作情况进行分析，只将 那些需要就近接地的点直接(或需要高频接地的点通过旁路电容)与接地平 面相连，而其余各点采用单点接地的办法。
一、概述
3. 保护接地
保护接地，是为防止电气装 置的金属外壳、配电装置的构架 和线路杆塔等带电危及人身和设 备安全而进行的接地。所谓保护 接地就是将正常情况下不带电， 而在绝缘材料损坏后或其他情况 下可能带电的电器金属部分(即与 带电部分相绝缘的金属结构部分) 。如电动机、变压器和配电装置 外壳和构架的接地。
答：两点。
目录
一
概述
二
三种接地方式的作用
三
接地安全要求
四
屏蔽接地
一、概述
一、概述
什么是接地？
接地指电力系统和电气装置的中性点、电气设备
的外露导电部分和装置外导电部分经由导体与大地相
连。可以分为：
1 工作接地
2 防雷接地
3 保护接地
1. 工作接地
工作接地是指将电力系统的某点（ 如中性点）直接接大地，或经消弧线圈 、电阻等与大地金属连接，如变压器、 互感器中性点接地等
三、接地安全要求
接地安全要求
（4）每一接地装置的接地线应采用2根及以上的导体，在不同点与接 地体做电气连接。不得采取铝导体做接地体或地下接地线。垂直接地 体宜采用角钢、管钢或光面圆钢，不得采用螺纹钢。接地可利用自然 接地体，但应保证其电气连接和热稳定。 （5）移动式发电机供电的用电设备，其金属外壳，或底座应与发电机 电源的接地装置有可靠的电气连接。 （6）移动式发电机系统接地应符合电力变压器系统接地的要求，下列 情况下不另做保护接零： 移动式发电机和用电设备固定在同一金属支架上，且给其他设备供电； 不超过2台的用电设备由专用的移动式发电机供电，供、用电设备间距 不超过50m，且供、用电设备间距的金属外壳之间有可靠的电气连接时。
在正常情况下就会有电流长期流过接地电极， 但是只是几安培到几十安培的不平衡电流。在系 统发生接地故障时，会有上千安培的工作电流流 过接地电极，然而该电流会被继电保护装置在 0.05~0.1s内切除，即使是后备保护，动作一般也 在1s以内。
一、概述
一、概述
工作接地的种类
(1)信号地 各传感器和信号源零电位的公共基准地线，信号弱，故对信号地要求较高。 (2)模拟地 模拟电路零电位的公共基准地线．模拟电路承担小信号放大和信号功率放大 ，包括低频和高频放大，模拟电路易被干扰又是干扰源。因此，对模拟地接 地点的选择和敷设要求较高。 (3)数字地 数字电路零电位的公共基准地线，数字电路工作在脉冲状态，如脉冲前后沿 较陡或频率较高时，易对模拟电路产生干扰，接地点选择和敷设要求较高。
三、接地安全要求
水力发电厂监控系统接地和防雷的要求（DL/T 5065）
（1）监控系统的逻辑地和模拟地采用工地方式还是浮空方式，应按照申报的技术要求 确定。 （2）监控系统应利用电厂的主接地网接地，不设计计算机系统的专业接地网。 （3）监控系统的各旁内应设与柜体绝缘、截面积不下于100mm2的接地铜排，盘柜内应与 接地网相连的各种功能地（工作地）应采用截面积不小于4mm2于多股铜导线连接到上述 铜排。 在盘柜外，沿着盘柜布置方向敷设截面100mm2的专用铜排，将该铜排首末端连接成环， 形成等电位接地网。等电位接地网应经由至少4根截面不下于50mm2的多股铜导线接入电 厂的主接地网。 各盘柜内的接地铜排应经由截面不下于50mm2的铜排分别音引至等电位接地网。 如果监控系统盘柜近旁设置有继电保护盘柜，则二者应共用合为一体的等电位接地网。 监控系统的各盘柜的保护地（即安全地或机壳地），应当与电厂的主接地网可靠连接。 公共接地铜排可与近旁的继电保护盘柜的公共接地铜排合用。 （4）监控系统应在可能遭受雷电侵入的部分设置防雷保护元件。防雷保护元件按三级 防雷网络设置，最后一级应将浪涌过电压限制在设备能安全承受的范围内。
一、概述
工作接地的种类
(4)电源地 电源零电位的公共基准地线，给系统各单元供电。因性质和参数差别大， 必须保证电源及受电单元稳定可靠。 (5)功率地 负载电路或功率驱动电路的零电位公共基准地线，电流大、电压高，干扰 大，必须与其他弱电地分别设置。 (6)屏蔽接地 屏蔽与接地应当配合使用，才能起到屏蔽作用，如静电屏蔽、交变电场屏 蔽
工作接地、防雷接地和保护接地 的作用及接地安全要求
白鹤滩电厂筹建处 李银斌
前言
该课件专业：自动专业
适用人员：自动专业维护检修人员和电站运行 人员
关键词：工作接地 防雷接地 保护接地 屏蔽 接地
前言
帮助员工了解：
1. 什么是工作接地、防雷接地和保护接地 2. 工作接地、防雷接地和保护接地的安全要求 3. 掌握常用的几种接地方法并应用于现场实际工作。
防雷接地的作用
（1）防止雷击造成设备损害； （2）防止静电造成设备损害。
保护接地的作用
防止电气装置的金属外壳、配电装置的构架和线路杆塔等 意外带电，危及人身和设备安全。
三、接地安全要求
ቤተ መጻሕፍቲ ባይዱ
三、接地安全要求
接地安全要求
（1）单台容量超过100KV或使用同一接地装置并联运行且总容量超过 100KVA的电力变压器或发电机的工作接地电阻值不得大于400单台容 量不超过100KVA，或使用同一接地装置并联运行且总容量不超过 100KVA的电力变压器或发电机的工作接地电阻值不得大于10120在土 壤电阻率大于1000nf~·m的地区，当达到上述接地电阻值有困难时，工 作接地电阻值可提高到3IX2。
（2）IN系统中的保护零线必须在配电室或总配电箱处做重复接 地外，还必须在盘点系统的中间处和末端处做重复接地。在TN 系统中，保护零线每一处重复接地装置的接地电阻值不应大于 10Ω。在工作接地电阻值允许达到10Ω的电力系统中，所有重 复接地的等效电阻值不应大于10Ω。 （3）在IN系统中，严禁将单独敷设的工作零线再做重复接地。
四、屏蔽接地
四、屏蔽接地
屏蔽接地
屏蔽接地是为了防止电场和电磁干扰，在屏蔽体与地或干扰源的金 属壳体之间所做的永久良好的电气连接称为屏蔽接地。
屏蔽接地方式
（1）单端接地。 （2）两端接地。
四、屏蔽接地
四、屏蔽接地
四、屏蔽接地
白鹤滩自动分部的执行标准。
（1）控制电缆和信号电缆的屏蔽层有且只有一个接地点； （2）电缆的屏蔽层应牢靠的固定在柜内等电位接地铜排上，无 等电位铜排的场所，电缆的屏蔽层应牢靠地固定在柜内等电位 铜排上。 （3）其他控制盘柜至LCU盘柜之间的电缆，其屏蔽层在LCU盘柜 内接等电位接地铜排。 （4）需接地的元件，应配置牢固可靠的接地线。 （5）QCTG 246 美丽机电建设导则 第3部分：二次线缆、电气 盘柜及柜内布线（试行）
一、概述
一、概述
保护接地 （分类）
接地保护 接零保护
两种保护方式的不同点： 保护原理不同； 适用范围不同； 线路结构不同。 接地保护适用于TT系统，接零保护适用于TN-C系统。
二、三种接地方式的作用
二、三种接地方式的作用
工作接地的作用
（1）减轻一相接地的危险性； （2）稳定系统的电位，限制电压不超过某一范围，减轻高压 窜入低压的危险。
4. 什么是屏蔽接地？
答：屏蔽接地是为了防止电场和电磁干扰，在屏蔽体与地或干扰源 的金属壳体之间所做的永久良好的电气连接称为屏蔽接地。
课件回顾（思考题）
5. 白鹤滩自动分部现场设备安装过程中，如何对接地 工作进行质量控制？
答：答案不唯一。
6. 自动分部所辖的控制电缆和信号电缆屏蔽层为何选 用单点接地的屏蔽方式？
一、概述
工作接地的方式
工作接地方式有浮地、单点接地、多点接地和混合接地。 （ 1 ） 浮地。工作地线与金属机箱绝缘，工作地线是浮置的，其目的是防 止外来共模噪声对内部电子线路的干扰。 （ 2 ） 单点接地。单点接地是指一个电路或设备中，只有一个物理点被定 义为接地参考点，而其他需要接地的点都被接到这一点上。如果一个系统 包含许多设备，则每个设备的“地”都是独立的，设备内部电路采用自己 的单点接地，然后整个系统的各个设备的‘‘地”，都连到系统唯一指定 的参考点上。设备内部电路的单点接地有串联、并联、串-并联混合接地3 种方式。
