发电设备可靠性评价规程 第6部分：风力发电机组
发电设备可靠性评价规程
发电设备可靠性评价规程
容量、电能和时间术语
降出力等效停运小时 E i D iTi
GMC
统计台年 UY PH UY PH
8760
8760
规程内容介绍
发电设备可靠性评价规程
加权平均的指标
加权平均非停小时
UOH *GMC GMC
各种次数一般不按容量加权
加权平均主要体现机组容量差异的影响
规程内容介绍
燃气轮机问题
燃气轮机发电设备可靠性指标
整套联合循环机组的时间术语定义
SHc 1 [ SHgi GMCgi SHs GMCs GMCc i (EGP _ IPDH EGU _ IUNDH ) GMCs]
常调整出力的情况。 机组处于停用状态的时间不参加统
计评价。
规程内容介绍
发电设备可靠性评价规程
状态转变的时间界线和时间记录的规定
运行转为备用或计划停运或1-4类非计 划停运以发电机与电网解列时间为界。
备用或1-4类非计划停运转为运行以 发电机并网时间为界。
计划停运或第5类非计划停运转为运 行以报复役前最近一次并网时间为界。
i1 规程内容介绍
燃气轮机发电设备可靠性指标
整套联合循环机组的时间术语定义 下面定义中所涉及的汽轮机组的各
项时间均指其综合记录中的时间。
燃气轮机问题
燃气轮机发电设备可靠性指标
整套联合循环机组的时间术语定义 运行小时（SH）——各单台机组运行小时 数按单台容量加权的平均值，同时考虑燃气轮 机不可用时对汽轮机组的影响。
燃气轮机问题
燃气轮机发电设备的状态
汽轮机的综合记录 不是实际发生的事件的记录 用于解决整套联合循环机组的指标问题 由计算机生成，以保证一致性 使整套联合循环机组指标计算可视化
风力发电设备可靠性评价规程
1 范围1.1 本规程规定了风力发电设备可靠性的统计办法和评价指标。
适用于我国境内的所有风力发电企业发电能力的可靠性评价。
1.2 风力发电设备的可靠性统计评价包括风电机组的可靠性统计评价和风电场的可靠性统计评价两部分。
1.3 风电机组的可靠性统计评价范围以风电机组出口主开关为界，包括风轮、传动变速系统、发电机系统、液压系统、偏航系统、控制系统、通讯系统以及相应的辅助系统。
1.4 风电场的可靠性统计评价范围包括风电场内的所有发电设备，除了风电机组外，还包括箱变、汇流线路、主变等，及其相应的附属、辅助设备，公用系统和设施。
2 基本要求2.1 本规程中指标评价所要求的各种基础数据报告，必须尊重科学、事实求是、严肃认真、全面而客观地反应风力发电设备的真实情况，做到准确、及时、完整。
2.2 与本规程配套使用的“风电设备可靠性管理信息系统”软件及相关代码，由中国电力企业联合会电力可靠性管理中心（以下简称“中心”）组织编制，全国统一使用。
3状态划分风电机组（以下简称机组）状态划分如下：运行(S)可用(A)调度停运备用备用(DR)(R)场内原因受累停运备用在使用受累停运备用(PRI)（ACT）(PR) 场外原因受累停运备用(PRO)计划停运不可用(U) (PO)非计划停运(UO)4 状态定义4.1 在使用（ACT）——机组处于要进行统计评价的状态。
在使用状态分为可用（A）和不可用（U）。
4.2 可用（A）——机组处于能够执行预定功能的状态，而不论其是否在运行，也不论其提供了多少出力。
可用状态分为运行（S）和备用（R）。
4.2.1 运行（S）——机组在电气上处于联接到电力系统的状态，或虽未联接到电力系统但在风速条件满足时，可以自动联接到电力系统的状态。
机组在运行状态时，可以是带出力运行，也可以是因风速过高或过低没有出力。
4.2.2 备用（R）——机组处于可用，但不在运行状态。
备用可分为调度停运备用（DR）和受累停运备用（PR）。
发电设备可靠性评价规程

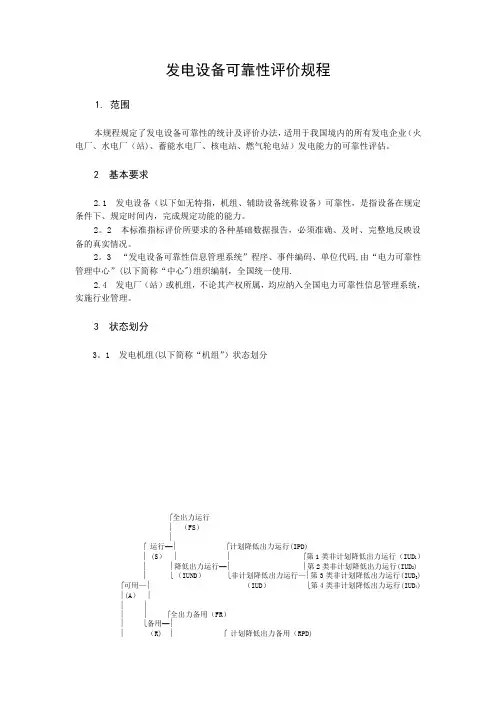

发电设备可靠性评价规程1. 范围本规程规定了发电设备可靠性的统计及评价办法，适用于我国境内的所有发电企业（火电厂、水电厂（站)、蓄能水电厂、核电站、燃气轮电站）发电能力的可靠性评估。
2 基本要求2.1 发电设备（以下如无特指，机组、辅助设备统称设备）可靠性，是指设备在规定条件下、规定时间内，完成规定功能的能力。
2。
2 本标准指标评价所要求的各种基础数据报告，必须准确、及时、完整地反映设备的真实情况。
2。
3 “发电设备可靠性信息管理系统”程序、事件编码、单位代码,由“电力可靠性管理中心”(以下简称“中心")组织编制，全国统一使用.2.4 发电厂（站）或机组，不论其产权所属，均应纳入全国电力可靠性信息管理系统，实施行业管理。
3 状态划分3。
1 发电机组(以下简称“机组”）状态划分⎧全出力运行∣（FS）∣⎧运行—∣⎧计划降低出力运行(IPD)∣ (S）∣∣⎧第1类非计划降低出力运行（IUD1）∣∣降低出力运行—∣∣第2类非计划降低出力运行(IUD2)∣⎩（IUND）⎩非计划降低出力运行—∣第3类非计划降低出力运行(IUD3) ⎧可用—∣（IUD）⎩第4类非计划降低出力运行(IUD4)∣(A）∣∣∣∣∣⎧全出力备用（FR）∣⎩备用—∣∣（R) ∣⎧计划降低出力备用（RPD)∣⎩降低出力备用—∣⎧第1类非计划降低出力备用(RUD1）∣ (RUND) ⎩非计划降低出力备用—∣第2类非计划降低出力备用(RUD2)∣（RUD) ∣第3类非计划降低出力备用(RUD3)∣⎩第4类非计划降低出力备用(RUD4）∣⎧在使用-∣∣(ACT) ∣∣∣∣∣⎧大修停运（PO1）∣∣⎧计划停运-∣小修停运（PO2)机∣∣∣ (PO）⎩节日检修和公用系统计划检修停运（PO3)组∣∣∣——∣⎩不可用-∣状∣（U）∣态∣∣⎧第1类非计划停运（UO1）⎫∣∣∣第2类非计划停运(UO2）∣—强迫停运（FO）∣⎩非计划停运-∣第3类非计划停运(UO3)⎭∣（UO）∣第4类非计划停运(UO4）∣⎩第5类非计划停运（UO5)∣∣∣∣∣⎩停用（IACT）3.2辅助设备的状态划分⎧运行(S)⎧可用（A)—∣∣⎩备用(R）辅助设备状态—∣⎧大修（PO1）∣⎧计划停运(PO)-∣小修(PO2)⎩不可用（U)—∣⎩定期维修（PO3）⎩非计划停运（UO）4 状态定义4。
风力发电设备可靠性评价规程(试行)讲解
1 范围1.1 本规程规定了风力发电设备可靠性的统计办法和评价指标。
适用于我国境内的所有风力发电企业发电能力的可靠性评价。
1.2 风力发电设备的可靠性统计评价包括风电机组的可靠性统计评价和风电场的可靠性统计评价两部分。
1.3 风电机组的可靠性统计评价范围以风电机组出口主开关为界，包括风轮、传动变速系统、发电机系统、液压系统、偏航系统、控制系统、通讯系统以及相应的辅助系统。
1.4 风电场的可靠性统计评价范围包括风电场内的所有发电设备，除了风电机组外，还包括箱变、汇流线路、主变等，及其相应的附属、辅助设备，公用系统和设施。
2 基本要求2.1 本规程中指标评价所要求的各种基础数据报告，必须尊重科学、事实求是、严肃认真、全面而客观地反应风力发电设备的真实情况，做到准确、及时、完整。
2.2 与本规程配套使用的“风电设备可靠性管理信息系统”软件及相关代码，由中国电力企业联合会电力可靠性管理中心（以下简称“中心”）组织编制，全国统一使用。
3状态划分风电机组（以下简称机组）状态划分如下：运行(S)可用(A)备用(DR)(R)场内原因受累停运备用在使用(PRI)（ACT）(PR) 场外原因受累停运备用(PRO)计划停运不可用(U) (PO)非计划停运(UO)4 状态定义4.1 在使用（ACT）——机组处于要进行统计评价的状态。
在使用状态分为可用（A）和不可用（U）。
4.2 可用（A）——机组处于能够执行预定功能的状态，而不论其是否在运行，也不论其提供了多少出力。
可用状态分为运行（S）和备用（R）。
4.2.1 运行（S）——机组在电气上处于联接到电力系统的状态，或虽未联接到电力系统但在风速条件满足时，可以自动联接到电力系统的状态。
机组在运行状态时，可以是带出力运行，也可以是因风速过高或过低没有出力。
4.2.2 备用（R）——机组处于可用，但不在运行状态。
备用可分为调度停运备用（DR）和受累停运备用（PR）。
4.2.2.1 调度停运备用（DR）——机组本身可用，但因电力系统需要，执行调度命令的停运状态。
风力发电设备可靠性评价规程

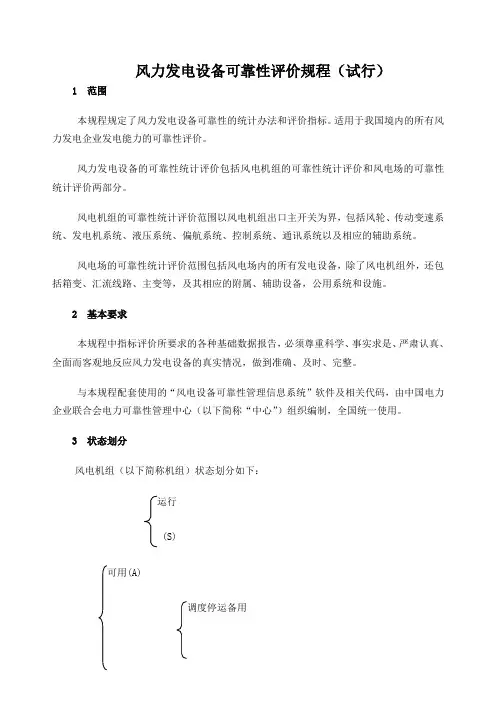

风力发电设备可靠性评价规程（试行）1 范围本规程规定了风力发电设备可靠性的统计办法和评价指标。
适用于我国境内的所有风力发电企业发电能力的可靠性评价。
风力发电设备的可靠性统计评价包括风电机组的可靠性统计评价和风电场的可靠性统计评价两部分。
风电机组的可靠性统计评价范围以风电机组出口主开关为界，包括风轮、传动变速系统、发电机系统、液压系统、偏航系统、控制系统、通讯系统以及相应的辅助系统。
风电场的可靠性统计评价范围包括风电场内的所有发电设备，除了风电机组外，还包括箱变、汇流线路、主变等，及其相应的附属、辅助设备，公用系统和设施。
2 基本要求本规程中指标评价所要求的各种基础数据报告，必须尊重科学、事实求是、严肃认真、全面而客观地反应风力发电设备的真实情况，做到准确、及时、完整。
与本规程配套使用的“风电设备可靠性管理信息系统”软件及相关代码，由中国电力企业联合会电力可靠性管理中心（以下简称“中心”）组织编制，全国统一使用。
3状态划分风电机组（以下简称机组）状态划分如下：运行(S)可用(A)调度停运备用备用 (DR)(R)场内原因受累停运备用在使用受累停运备用 (PRI)（ACT） (PR) 场外原因受累停运备用(PRO)计划停运不可用(U) (PO)非计划停运(UO)4 状态定义在使用（ACT）——机组处于要进行统计评价的状态。
在使用状态分为可用（A）和不可用（U）。
可用（A）——机组处于能够执行预定功能的状态，而不论其是否在运行，也不论其提供了多少出力。
可用状态分为运行（S）和备用（R）。
4.2.1 运行（S）——机组在电气上处于联接到电力系统的状态，或虽未联接到电力系统但在风速条件满足时，可以自动联接到电力系统的状态。
机组在运行状态时，可以是带出力运行，也可以是因风速过高或过低没有出力。
4.2.2 备用（R）——机组处于可用，但不在运行状态。
备用可分为调度停运备用（DR）和受累停运备用（PR）。
4.2.2.1 调度停运备用（DR）——机组本身可用，但因电力系统需要，执行调度命令的停运状态。
发电设备可靠性评价规程
发电设备可靠性评价规程第一章总则第一条为了确保发电设备的可靠性，提高其运行效率和安全性，拟定本规程。
第二条本规程适用于各类发电设备的可靠性评价，包括燃油发电机组、水电发电机组、风力发电机组等。
第三条发电设备在评价中应遵循科学、公正、客观、可行的原则，确保评价结果的可靠和有效。
第二章评价内容第四条发电设备可靠性评价内容应包括以下几个方面：1.设备的技术指标2.设备的寿命3.设备的故障率4.设备的维修和保养情况5.设备的在线监测数据6.设备的可操作性和安全性第五条评价内容应根据设备类型和使用环境的实际情况进行具体确定，不能泛用于所有设备。
第三章评价方法第六条发电设备可靠性评价应采用定量和定性相结合的方法，综合考虑各项指标。
第七条定量评价方法包括：1.设备的平均无故障运行时间（MTBF）的计算，采用统计学方法得出；2.设备的平均故障时间（MTTR）的计算，采用统计学方法得出；3.设备的可靠性指数（RI）的计算，采用可靠性工程方法得出。
第八条定性评价方法包括：1.对设备的维修记录和维修报告进行分析和评估；2.对设备的运行日志和操作记录进行分析和评估；3.对设备的在线监测数据进行分析和评估。
第九条评价方法应根据实际情况和经验进行选择，使评价结果更准确和有说服力。
第四章评价流程第十条发电设备可靠性评价应按照以下流程进行：1.收集设备的技术资料和运行记录；2.对设备的技术指标进行分析和评估；3.对设备的维修和保养情况进行分析和评估；4.对设备的在线监测数据进行分析和评估；5.根据评估结果，计算设备的可靠性指数和故障率；6.编写评估报告，并提出改进建议。
第五章评价标准第十一条发电设备可靠性评价应根据相关标准和规定，制定相应的评价标准。
第十二条评价标准应具有科学、合理、可操作性的特点，能够客观评估设备的可靠性。
第十三条评价标准应根据设备类型和使用环境的实际情况进行确定，不能一刀切。
第六章监督检查第十四条对发电设备可靠性评价的结果应进行监督检查，以确保其准确性和可靠性。
发电设备可靠性评价规程
可用 在使用
机组状态
不可用
停用
运行 备用 计划停运 非计划停运
规程内容介绍
发电设备可靠性评价规程
机组状态的划分和定义
运行
全出力 运行
降低出力 运行
计划降低出 力运行
非计划降低 出力运行
第一至第四
类非计划降 低出力运行
规程内容介绍
发电设备可靠性评价规程
机组状态的划分和定义
备用
全出力 备用
降低出 力备用
规程内容介绍
发电设备可靠性评价规程
容量、电能和时间术语 毛最大容量一般可取机组的额定铭牌
容量。 统计期间小时—设备处于在使用状
态的日历小时数。
规程内容介绍
燃气轮机发电设备的状态
●燃气轮机组的状态与常规机组定义相同
燃气轮机发电设备的状态
燃气轮机组的基本类型 基本负荷容量和修正容量 填写联合循环机组中汽轮机组含燃机影 响的。事件记录 整套联合循环机组的指标
发电设备可靠性评价规程
规程内容介绍
发电设备可靠性评价规程
范围和基本要求 状态的划分和定义 状态转变的时间界线和时间记录的规定 容量、电能和时间术语 状态填报的规定
规程内容介绍
发电设备可靠性评价规程
评价指标 统计评价范围 数据注册和事件编码 统计评价报告
规程内容介绍
发电设备可靠性评价规程
1998年《发电设备统计评价规程 （暂行）》 2001年《发电设备统计评价规程》 正式成为行业标准
概 述
发电设备可靠性评价规程
新的《发电设备统计评价规程》由 电力行业可靠性管理标准化技术委员 会提出、归口，并负责解释。
概 述
发电设备可靠性评价规程
《发电设备统计评价规程》 DL/T 793--2001
发电设备可靠性评价规程
发电设备可靠性评价规程1. 引言发电设备是电力系统的核心组成部分，其可靠性直接关系到电力供应的稳定性和可持续性。
为了评估发电设备的可靠性，制定一套科学合理的评价规程是必要的。
本文档旨在提供一套发电设备可靠性评价规程的基本原则和方法。
2. 规程目的本规程的主要目的是为发电设备的可靠性评价提供一套标准化的方法和程序，以便于对不同类型、规模和技术水平的发电设备进行客观、全面、系统的可靠性评估。
通过可靠性评价，可以识别设备的薄弱环节，制定相应的维护和改进措施，提高发电设备的可靠性指标。
3. 评价对象评价对象包括但不限于以下发电设备：•发电机组•蒸汽锅炉•燃气轮机•水轮机•其他特定类型的发电设备4. 评价指标发电设备可靠性评价的主要指标包括以下几个方面：4.1 故障指标•平均无故障时间（MTBF）•平均故障时间（MTTR）•故障率•故障间隔时间分布4.2 可用性指标•设备可用性•持续可用性•单次故障可用率•平均修复时间（MRT）4.3 维修水平指标•备件可用性率•平均备件更换时间（MTTR）•平均备件故障时间（MTBF）•装备更换情况5. 评价方法发电设备可靠性评价主要采用以下方法：5.1 数据收集和整理收集并整理发电设备的运行数据、维护记录、故障数据等，建立完整可靠性数据库。
5.2 故障统计分析通过统计发电设备的故障数据，分析故障类型、故障频次、故障时间分布等，找出频繁发生故障的部件或系统。
5.3 可靠性分析采用可靠性分析方法，计算发电设备的可靠性指标，如MTBF、MTTR、故障率等。
5.4 可用性评估计算发电设备的可用性指标，如设备可用性、持续可用性、故障可用性等。
5.5 维修水平评估评估发电设备的维修水平指标，如备件可用性率、备件更换时间、备件故障时间等。
6. 评价报告根据评价结果，编制发电设备可靠性评价报告，包括以下内容：•评价目的和背景•评价方法和过程•评价结果和分析•建议的维护和改进措施•其他相关信息和建议7. 更新和改进本规程将根据实际应用中的经验和反馈进行定期更新和改进，以适应不断发展的技术和需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电设备可靠性评价规程第6部分：风力发电机组Code of reliability evaluation for generating equipment
-Part 6: Wind turbine
DL /T 793.6—2019
前言
DL!f 793《发电设备可靠性评价规程》共分为9个部分：
—第1部分：通则；
－第2部分：燃煤机组；
—第3部分：水电机组；
—第4部分：抽水蓄能机组；
—第5部分：燃气轮发电机组；
第6部分：风力发电机组；
一一第7部分： 光伏发电机组；
第8部分：光热发电机组；
第9部分：储能电站。
本标准为 DL/T793 的第 6部分。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别这些专利的责任。
本标准由中国电力企业联合会提出。
本标准由电力行业可靠性管理标准化技术委员会 (DL/TC 31) 归 1-1 0
＂。
